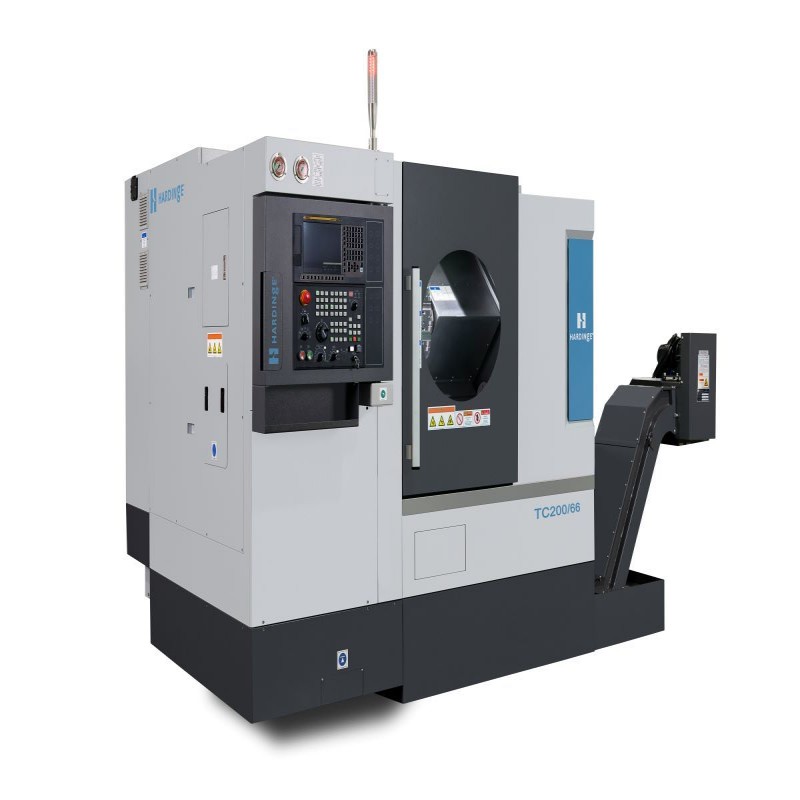

HARDINGE TC200/66 Автоматическая система токарного станка швейцарского типа

HARDINGE TC200/66 представляет собой значительную эволюцию в сфере технологии Точного токарного станка с ЧПУ, в частности в категории систем токарного станка швейцарского типа. Разработанная для производства сложных компонентов малого диаметра, эта машина интегрирует передовую жесткость, многоосные возможности и умные технологии производства для удовлетворения строгих требований современных высокоточных отраслей промышленности. Он является надежным решением для производителей в медицинском, аэрокосмическом и автомобильном секторах, где допуски имеют решающее значение, а эффективность производства имеет первостепенное значение. Сочетая наследие точной инженерии с современной цифровой интеграцией, TC200/66 решает весь спектр проблем, связанных с обработкой деликатных и сложных деталей из штангового запаса.

1.Обзор продукта и технологическое позиционирование

HARDINGE TC200/66 разработан как высокопроизводительный швейцарский токарный станок типа, конструкция, характеризующаяся своей системой направляющей бутушки, которая обеспечивает беспрецедентную поддержку штанга во время обработки. Эта фундаментальная особенность имеет решающее значение для достижения исключительной точности в деталях малого диаметра и высокого соотношения длины к диаметру, которые в противном случае отклонялись бы при резных силах. Машина построена вокруг тяжелой, минерально литой полимерной композитной базы, которая предлагает превосходные свойства амортизации вибрации - до десяти раз больше, чем традиционное литое железо - обеспечивая стабильные, беспрепятственные операции резки и превосходные поверхностные отделки.

Помимо своей основной механики, TC200/66 позиционирован как полная поворотная ячейка. Он часто включает в себя полностью закрытую рабочую зону, системы охлаждающей жидкости высокого давления и автоматизированные решения подачи штрих, облегчающие производственные операции по выключению огня. Его философия дизайна сосредоточена на обеспечении стабильной и точной платформы, которая может быть беспрепятственно интегрирована в автоматизированные производственные линии, что делает его стратегическим активом для производителей, стремящихся увеличить производство без ущерба для известной точности швейцарского токарного станка.

2.Основные технические характеристики и углубленный анализ

2.1 Усовершенствованная система руководства и шпинделя

Сердцем любого швейцарского токарного станка является его конфигурация направляющей бутушки и шпинделя, и TC200/66 превосходит в этом отношении. Он оснащен точно соответствующей направляющей бутушкой, которая удерживает штрих на расстоянии всего в миллиметрах от резкого инструмента. Эта близость резко снижает вибрацию части и давление инструмента, что позволяет достичь допусков на микроуровне и исключительных поверхностных отделок на материалах, начиная от медицинской нержавеющей стали до экзотических титановых сплавов. Главный шпиндель предназначен для высокоскоростной работы и соединен с мощным серводвигателем для последовательного крутящего момента и быстрого ускорения.

2.2 Многоосивая обработка и универсальная обработка инструментов

TC200/66 выходит за рамки основного поворота, работая в качестве многоосного поворотного центра. Как правило, он интегрирует живые станции оборудования, обратное рабочее шпиндель (субшпиндель) и часто способность Y-оси. Эта конфигурация позволяет полностью обрабатывать деталь в одной установке. Операции, такие как перекрестное бурение, фрезерование плоскостей или ключевых путей, и точная резьба могут быть выполнены на основном шпинделе, после чего часть автоматически передается на подшпиндель для обратной обработки. Эта философия "сделано в одном" резко сокращает время цикла, минимизирует ошибки обработки и устраняет необходимость вторичных операций. Машина может вмещать значительное количество инструментов, что позволяет огромную гибкость в обработке сложных деталей.

2.3 Структурная целостность и тепловая стабильность

Конструкция машины является ключевым фактором ее производительности. Использование полимерной бетонной основы обеспечивает исключительное поглощение вибраций, что имеет решающее значение для поддержания срока службы инструмента и точности деталей. Кроме того, TC200/66 разработан с учетом тепловой стабильности. Критические компоненты, такие как шпиндели и шариковые винты, часто оснащены системами охлаждения, которые поддерживают постоянную температуру, борясь с тепловым ростом, который может привести к размерному дрейфу во время длительных производственных циклов. Это гарантирует, что произведенная первая часть идентична тысячной, гарантируя последовательность партии.

3.Преимущества производительности и оперативные преимущества

3.1 Непревзойденная точность для требовательных отраслей промышленности

Основным преимуществом TC200/66 является его способность неоднократно держать невероятно жесткие допуски. Это делает его незаменимым для отраслей, где сбой компонентов не является вариантом. В медицинском секторе он используется для изготовления костных винтов, имплантируемых компонентов и сложных частей хирургического инструмента, где превосходная поверхностная отделка и биосовместимость имеют решающее значение. Аэрокосмическая промышленность использует свою способность обрабатывать высокопрочные, теплоустойчивые сплавы для компонентов топливных систем, корпусов датчиков и электрических соединений.

3.2 Повышение эффективности и рентабельности производства

Многоосная конструкция машины "сделано в одном" является значительным стимулятором производительности. Завершив все операции обработки в одном зажиме, он сокращает время нерезания, связанное с передачей деталей и повторной фиксацией. В сочетании с автоматизированным кормильным устройством, TC200/66 может работать без надзора в течение длительных периодов времени, максимизируя использование капитала и снижая затраты на рабочую силу на часть. Высокая жесткость машины также позволяет более агрессивным параметрам обработки, дальнейшее сокращение времени цикла и увеличение пропускной способности.

3.3 Плавность работы и умная интеграция

Современные версии TC200/66 оснащены функциями, которые упрощают работу и дают глубокое представление о производственном процессе. Удобные для пользователя системы управления ЧПУ, такие как системы Fanuc или Siemens, предлагают интуитивно понятное программирование и настройку. Кроме того, машина подготовлена для сред Индустрии 4.0, с возможностями дистанционного мониторинга, прогнозного обслуживания и сбора данных. Это позволяет анализировать производительность машины и износ инструмента в режиме реального времени, что позволяет активно планировать обслуживание и минимизировать незапланированные простои.

Расширенная перспектива: стратегическая роль токарных станков швейцарского типа в современном производстве

Понимание более широкого контекста того, где и почему использовать швейцарский токарный станок типа TC200/66, имеет решающее значение для принятия обоснованных решений по капитальным инвестициям.

1.Сильные стороны и критерии отбора, специфические для приложения

Решение инвестировать в швейцарский токарный станок часто обусловлено специфическими характеристиками деталей и объемами производства.

Идеальные профили частей: эти машины беспрецедентны для длинных, тонких валов, частей с сложными контурами и компонентов, требующих нескольких функций вне центра. Поддержка направляющей бутушки делает их единственным жизнеспособным вариантом для обработки деталей с соотношением длины к диаметру, которое было бы невозможно на обычном токарном станке без хвостового подставка.

Универсальность материала: Хотя отлично подходит для стандартных материалов, TC200/66 действительно блестит с трудными для обработки сплавами. Его стабильность и мощность хорошо подходят для титана, инконеля и других материалов, распространенных в медицинских и аэрокосмических приложениях, где срок службы инструмента и целостность части являются основными проблемами.

Экономическое обоснование: Более высокие первоначальные инвестиции в швейцарский токарный станок оправдываются снижением общих производственных затрат на часть для больших объемов. Устранение вторичных операций, снижение коэффициента отходов и снижение затрат на рабочую силу способствуют убедительной отдаче инвестиций со временем.

Выбор: Точный токарный станок с ЧПУ, такой как HARDINGE TC200/66, не просто станок; это всеобъемлющая стратегия производства для сложных, малых деталей диаметра. Это должен быть выбор по умолчанию, когда геометрия части, материал или объемные требования делают обычные поворотные центры менее эффективными или неспособными достичь желаемого качества.

2. сравнительный анализ: швейцарский тип против обычных токарных станков с ЧПУ

Хотя оба классифицируются как точные варианты токарного станка с ЧПУ, их рабочие принципы приводят к различным приложениям.

Традиционные токарные станки с ЧПУ: Эти машины используют фиксированную головную и часто хвостовую для поддержки. Они очень эффективны для более коротких, тупих частей и, как правило, проще настроить и программировать. Они представляют собой более низкую первоначальную стоимость и идеально подходят для широкого спектра поворотных задач общего назначения.

Швейцарские токарные станки типа (как TC200/66): С движущимся головным покрытием и направляющим валом, они превосходят в длинных, тонких частях. Их интегрированные живые инструменты и подшпиндель делают их более способными выполнять сложные детали в одной установке. Выбор очевиден: для простоты и стоимости менее сложных деталей достаточно обычного токарного станка; для максимальной сложности и эффективности на сложных малых деталях, швейцарский токарный станок превосходит.

Часто задаваемые вопросы (FAQ)

1. В чем основное механическое различие между токарным станком швейцарского типа и стандартным токарным станком с ЧПУ?

Основное различие заключается в движении головного крыла. В стандартном токарном станке заголовок фиксируется, и инструмент перемещается для выполнения разрезов. В швейцарском токарном станке типа, таком как TC200/66, головная кладка перемещает штрих в Z-направлении через стационарную направляющую бутушку, в то время как инструменты расположены радиально. Эта настройка обеспечивает прямую поддержку материала прямо в точке резания, что является основной причиной его превосходной производительности на тонких деталях.

2.Может ли TC200/66 выполнять операции, помимо поворота, такие как фрезерная?

Конечно. Это ключевая особенность современных машин, таких как TC200/66. Благодаря использованию моторизированных, "живых" станций инструментирования машина может выполнять фрезерные, буровые, перекрестные и разрезовые операции. В сочетании с осию Y она может мелить внецентровые особенности и сложные контуры. Это превращает его из простого токарного станка в высококомпактный и эффективный многозадачный обрабатывающий центр.

3.Какие отрасли промышленности получают наибольшую выгоду от этого типа точного токарного станка?

Основными бенефициарами являются отрасли, где миниатюризация компонентов, сложность и точность не являются предметом переговоров. Это включает промышленность медицинских устройств для имплантатов и хирургических инструментов, аэрокосмический сектор для датчиков и разъемов, автомобильную промышленность для высокопроизводительных компонентов впрыска топлива и электронную промышленность для разъемов и штифтов.

4.Как система направляющей бутушки способствует достижению такой высокой точности?

Руководящая щетка действует в качестве стабильного отдыха, расположенного крайне близко к действию резки. Полностью поддерживая сырье, он предотвращает его изгибание или вибрацию («трепетание») под силой резающего инструмента. Это устраняет отклонение, которое является основным источником неточности измерений и плохой отделки поверхности при обработке длинных, тонких частей. Эта поддерживаемая среда резки является секретом известной точности машины.

5. Подходит ли TC200/66 для среды рабочего магазина с высокой смесью и низким объемом?

Хотя его высокая производительность является очевидным преимуществом для больших объемов, TC200/66 также может быть настроен для производства высокой смеси. Функции, такие как быстрое изменение инструментов, интуитивно понятное управление ЧПУ с разговорным программированием и возможность хранения бесчисленных программ деталей, делают изменения настройки быстрее, чем можно ожидать. Для цеха работы, специализирующегося на сложных, малых партийных точных деталях, это может быть конкурентным дифференциатором.
