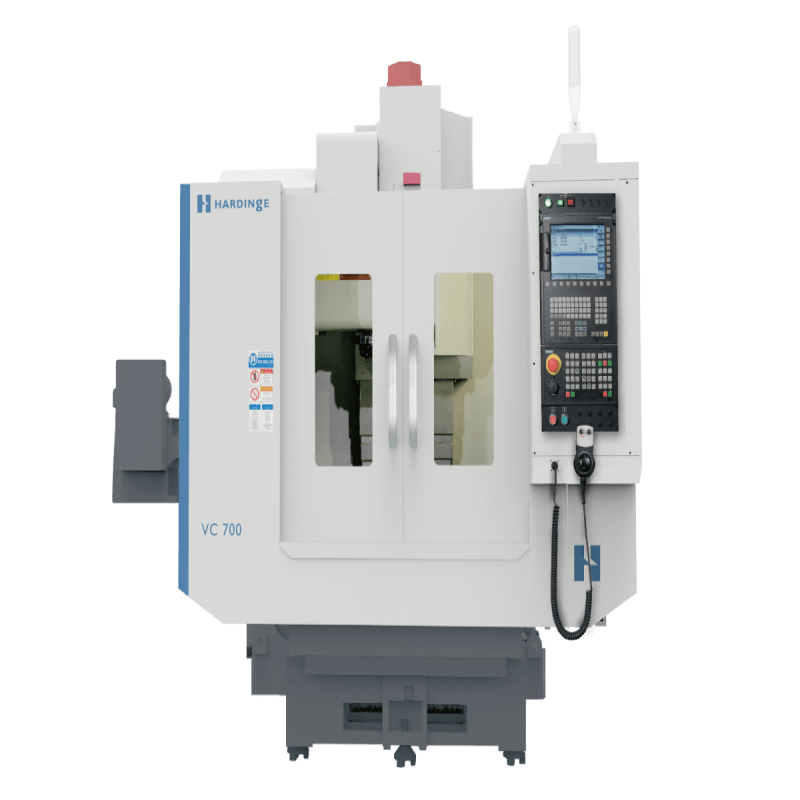

HARDINGE VC700 высокопроизводительный точный VMC обрабатывающий центр

HARDINGE VC700 является окончательным решением в мире точной обработки, воплощая в себе наследие американского инженерного совершенства, адаптированное к современным производственным требованиям. Этот Precision VMC тщательно разработан для обеспечения исключительной точности, надежной жесткости и замечательной эксплуатационной эффективности в компактном пространстве. Он разработан для машиностроений и производственных объектов, которые требуют бескомпромиссного качества для сложных деталей в различных отраслях промышленности, таких как аэрокосмическая, медицинская и точная оптика. VC700 – это не просто машина. это интегрированная система, где каждый компонент, от фундаментальных литьев до высокоскоростного шпинделя, оптимизирован для работы в гармонии, обеспечивая превосходные поверхностные отделки, жесткие допуски и долгосрочную надежность как для производства в больших объемах, так и для сложных, одноразовых компонентов.

1 Обзор продукта и основная технологическая философия

HARDINGE VC700 является высокопроизводительным вертикальным обрабатывающим центром, который представляет собой идеальное сочетание проверенных временем механических принципов и передовых производственных технологий. Философия дизайна Hardinge для серии VC сосредоточена на создании машин "правильного размера", предлагающих оптимальный баланс между щедрым рабочим конвертом и экономичным физическим присутствием на цехе. VC700 построен, чтобы обеспечить стабильную и амортизирующую вибрацию среду для точной резки, критическое требование для обработки закаленных сталей, экзотических сплавов и инженерных пластмасс с точностью на уровне микрона. Его интеграция с ведущими в отрасли системами управления ЧПУ, такими как Fanuc 0i MF Plus или Siemens 828D, делает его универсальным и интеллектуальным центром для любой высокоценной обработки.

2 Глубокие технические спецификации и показатели производительности

Возможности HARDINGE VMC четко определены его строгими техническими спецификациями. Машина имеет существенные перемещения оси 720 мм в оси X, 410 мм в оси Y и 430 мм в оси Z, обеспечивая универсальный рабочий куб. Рабочий стол измеряет 800 мм на 400 мм и имеет значительную нагрузку 300 кг, вмещая широкий диапазон размеров деталей и креплений. Критическим дифференциатором для любого Precision VMC является его точность, и VC700 калибрирован до впечатляющей точности позиционирования ≤0,008 мм и повторяемости ≤0,004 мм по всем линейным осям, как проверено в соответствии с международными стандартами, такими как ISO 230-2.

3 Критические особенности конструкции и конструктивные элементы

3.1 Безкомпромиссная конструктивная жесткость и тепловая стабильность

Основой производительности VC700 являются его сильно ребреные, высококачественные серые железные отливки для кровати и колонны. Этот материал выбран для его превосходных свойств, присущих амортизации, которые поглощают вибрационную энергию от резающих сил, что приводит к лучшей отделке поверхности и продленному сроку службы инструмента. Конструкционная конструкция дополнительно уточняется с помощью анализа конечных элементов (FEA) для оптимизации геометрии, обеспечивая максимальную жесткость и тепловую стабильность при различных рабочих нагрузках. Эта надежная основа позволяет VC700 выполнять тяжелую фрезеру так же эффективно, как и высокоскоростную отделку.

3.2 Высокопродуктивная система движения и управления

Точность движения достигается благодаря сочетанию высококачественных компонентов и конструкции прямого привода. Три линейных оси (X, Y, Z) приводятся в действие сервомоторами, подключенными непосредственно к 32 мм диаметра точных шариковых винтов класса C3. Это прямое соединение устраняет реакцию и обеспечивает высокочувствительное движение. Для руководства VC700 использует высококачественные линейные роликовые пути от известных производителей, таких как THK, которые предлагают высокую несущую способность и исключительную гладкость движения. Это сочетание обеспечивает быстрое, точное позиционирование и длительный срок службы без обслуживания.

3.4 Передовая технология шпинделя и инструментирования

В центре VC700 находится мощный и точно сбалансированный шпиндель. Стандартная конфигурация составляет 12 000 об/мин, тип BBT40 (Big Plus®), с моторизированной системой прямого привода, которая устраняет неэффективность и потенциальную вибрацию ременных приводов. Система двойного контакта конуса BBT40 является ключевой особенностью, где держатель инструмента взаимодействует с шпинделем как на конусе, так и на лице, в результате чего значительно улучшается жесткость и безопасность держания инструмента. Эта система значительно повышает стабильность обработки, позволяет более высокие скорости удаления металла и улучшает повторяемость оси Z. Автоматическая система выдуха очищает конус шпинделя перед каждой сменой инструмента, предотвращая загрязнители от влияния на точность сидения инструмента.

3.5 Интегрированные системы автоматизации и безопасности

Разработанный для бесперебойной работы, VC700 поставляется стандартно с надежным автоматическим переменником инструментов типа руки (ATC) с емкостью 20 станций. Это позволяет иметь разнообразный репертуар инструментов для сложных циклов обработки без ручного вмешательства. Безопасность оператора имеет первостепенное значение, имея взаимно заблокированную дверь безопасности с жестким механизмом блокировки, который предотвращает доступ, когда машина находится в цикле, обеспечивая безопасную рабочую среду.

4 Оперативные преимущества и преимущества применения в реальном мире

Тщательная инженерия HARDINGE VC700 приводит к прямым, ощутимым преимуществам для конечного пользователя. Исключительная жесткость и тепловая стабильность машины дают ей уникальную возможность обрабатывать широкий спектр материалов, от алюминия и нержавеющей стали до высокотемпературных сплавов. Это делает Hardinge VMC идеальным единоплатформенным решением для рабочих цехов, которые сталкиваются с разнообразной работой. Высокоскоростный шпиндель и быстрые скорости транзита минимизируют время нерезания, что приводит к более коротким временам цикла и увеличению пропускной способности. Кроме того, проверенная надежность и низкие требования к обслуживанию конструкции VC700 максимизируют время работы машины, обеспечивая лучшую отдачу от инвестиций и снижая общую стоимость владения на протяжении жизненного цикла машины.

5 различных сценариев применения и промышленных решений

Универсальность VC700 делает его ценным активом во многих высокотехнологичных секторах. В индустрии медицинских устройств его высокая точность и повторяемость необходимы для изготовления сложных компонентов хирургического инструмента, ортопедических имплантатов и деталей диагностического оборудования. Аэрокосмический сектор использует VC700 для производства надежных и надежных компонентов для топливных систем, приводов и корпусов авионики, где целостность материала и точность размеров являются неоспоримыми. Кроме того, машина идеально подходит для промышленности пресс-форм и штампов, где ее способность достичь отличной поверхностной отделки уменьшает необходимость ручной полировки, ускоряя время выхода на рынок для инъекционных пресс-форм и штампов.

Расширенная перспектива: Стратегическая ценность технологии Precision VMC

Инвестиции в машину, такую как HARDINGE VC700, являются стратегическим решением, которое влияет на возможности производителя, репутацию и результаты.

Роль точного VMC в современной цифровой фабрике

Precision VMC больше не является изолированным островом автоматизации. Такие машины, как VC700, предназначены для беспрепятственной интеграции в цифровую производственную экосистему. С помощью стандартных вариантов подключения, таких как Ethernet и USB, VC700 может легко подавать эксплуатационные данные в системы мониторинга по всему заводу, что позволяет анализировать производительность в режиме реального времени и планировать прогнозное обслуживание. Это соединение является первым шагом к созданию изготовительной ячейки, где машина может работать без надзора в течение длительного периода времени, резко увеличивая использование активов.

Принятие осознанного выбора: ключевые критерии отбора

При оценке вертикального обрабатывающего центра необходимо учитывать несколько факторов, выходящих за рамки основных спецификаций. Технология шпинделя (BT vs.BBT) имеет прямую корреляцию с достижимым качеством деталей и эффективностью обработки. Конструкция машины и качество ее линейных компонентов движения являются ведущими показателями ее долгосрочной точности и долговечности. Обслуживаемость, доступ к технической поддержке и доступность обучения также имеют решающее значение для поддержания максимальной производительности на протяжении многих лет. HARDINGE VC700 получает высокие оценки по всем этим направлениям, опираясь на глобальную сеть обслуживания и репутацию строительства машин, которые длится долгое время.

Часто задаваемые вопросы (FAQ)

Для каких конкретных отраслей Hardinge VC700 лучше всего подходит?

VC700 исключительно подходит для отраслей промышленности, где точность, надежность и превосходная отделка поверхности имеют первостепенное значение. Это включает в себя медицинский и стоматологический сектор для имплантатов и хирургических инструментов, аэрокосмическую промышленность для критических компонентов, автомобильный сектор для прототипирования и высокопроизводительных деталей, а также промышленность пресс-форм и штампов, где ее стабильность и точность сокращают время отделки.

Чем система шпинделя BBT40 отличается от стандартного BT40 и почему это важно?

Система BBT40 представляет собой двухконтактную конструкцию. В то время как стандартный держатель инструментов BT40 контактирует с шпинделем только на коничной поверхности, держатель BBT40 одновременно контактирует с коничной и поверхностью шпинделя. Это создает гораздо более жесткое соединение, минимизируя отклонение инструмента во время тяжелых разрезов и смягчения вибраций. Результатом является способность принимать более агрессивные разрезы, достичь лучшей поверхностной отделки и значительно улучшить срок службы инструмента и размерную последовательность, особенно в операциях фрезеры с оси Z.

Какие ключевые факторы способствуют известной долгосрочной точности VC700?

Несколько инженерных функций работают вместе, чтобы обеспечить долговечность точности. Использование высококачественных серых железных литьев обеспечивает присущее амортизацию вибраций и тепловую стабильность. Предварительно напряженные шариковые винты класса C3 и высокоточные линейные руководства сопротивляются износу и поддерживают выравнивание. Кроме того, прямой привод и система инструментирования BBT40 минимизируют потенциальные источники ошибок. Наконец, строгие процедуры калибровки и испытаний Hardinge на заводе установили высокий уровень точности, для которой машина построена.

Можно ли интегрировать VC700 в автоматизированную производственную ячейку?

Конечно. VC700 является отличным кандидатом для автоматизации. Его прочная конструкция и тепловая стабильность делают его подходящим для длительных, бесконтрольных циклов. Стандартный ATC может быть дополнен системой палетного бассейна или интегрирован с роботизированным погрузчиком для непрерывного производства. Система ЧПУ машины обеспечивает стандартные интерфейсы для связи с внешним оборудованием автоматизации, что делает ее гибкой и надежной инвестицией для магазинов, стремящихся масштабировать свои производственные возможности.
