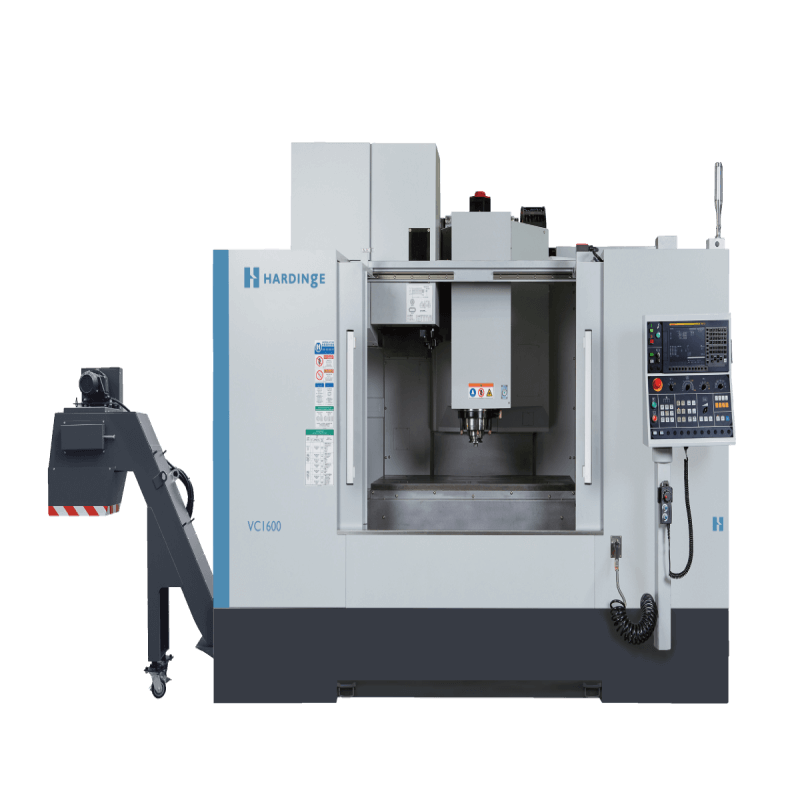

HARDINGE VC1600 Вертикальный обрабатывающий центр высокой точности VMC

HARDINGE VC1600 является главным примером инженерного совершенства в области высокоточного VMC (вертикального обрабатывающего центра). Этот надежный вертикальный обрабатывающий центр разработан для обеспечения исключительной точности, надежности и производительности для широкого спектра обрабатывающих задач, от сложного прототипирования до крупномасштабного производства. Разработанный и изготовленный компанией Hardinge, название, синонимом качества в промышленности станков, VC1600 сочетает в себе тяжелую конструкцию из чугуна с передовым управлением тепловой стабильностью, чтобы обеспечить последовательные результаты в самых требовательных средах цеха. Это идеальное решение для отраслей промышленности, где точность микронного уровня не поддается переговорам, включая аэрокосмическую, медицинскую, автомобильную и производство штампов / форм.

1 Обзор продукта и основная философия

HARDINGE VC1600 построен на основе бескомпромиссного качества и точности. Как высокоточный VMC, его основная цель проектирования заключается в достижении и поддержании жестких допусков в течение длительных производственных серий. Архитектура машины основана на жесткой, сильно ребреной чугунной раме, которая обеспечивает исключительные свойства амортизации, поглощает вибрации и обеспечивает стабильную платформу резки. Эта присущая стабильность имеет решающее значение для достижения тонких поверхностных отделок и продления срока службы инструмента.

Этот вертикальный обрабатывающий центр является частью более широкого семейства VMC от Hardinge, предназначенного для того, чтобы предложить масштабируемое решение для различных требований к рабочим конвертам. Модель VC1600, в частности, настроена для обработки более крупных деталей без жертвы точностью. Его философия дизайна сосредоточена на создании теплово стабильной и механически надежной среды для резки, которая является основой всей высокоточной обработки. Машина беспрепятственно интегрируется как в небольшие рабочие цехи, так и в крупномасштабные производственные ячейки, предлагая универсальность, необходимую для одноразовых работ и повторяющегося производства.

2 Подробные технические характеристики

Понимание возможностей VC1600 требует глубокого углубления в его технические параметры. Машина имеет значительные перемещения оси, с перемещением оси X в 1600 мм, перемещением оси Y в 700 мм и перемещением оси Z в 635 мм. Это обеспечивает щедрый рабочий конверт для широкого спектра деталей. Рабочий стол является ключевым компонентом, с размерами 1700 мм в длину и 700 мм в ширину, способным нести максимальную нагрузку 1500 кг.

Точность определяется количественно по показателям позиционирования и повторяемости машины. VC1600 может похвастаться впечатляющей точностью позиционирования 0,012 мм и повторяемостью 0,006 мм по всем линейным осям (X, Y, Z). Расстояние от носа шпинделя до стола варьируется от 133 мм до 768 мм, а центральная линия шпинделя к крышке направляющей оси Z имеет расстояние горла 725 мм, определяющее рабочее пространство. Эти спецификации совместно обеспечивают, что VC1600 может обрабатывать значительные, тяжелые детали при сохранении высокой точности, которой он известен.

3 Ключевые особенности дизайна и технологическая интеграция

3.1 Структурная целостность и тепловая стабильность

Приверженность точности VC1600 начинается с ее основания. Основа, колонна и головка машины изготовлены из высококачественного чугуна, которое предлагает превосходное амортизацию вибрации по сравнению со сварными стальными конструкциями. Кроме того, Hardinge использует передовые методы управления тепловой стабильностью. Это может включать в себя симметричные ребра, внутренние пути охлаждающей жидкости и контроль температуры окружающей среды для минимизации теплового роста критических компонентов. Управляя теплом, генерируемым шпинделем, приводами и окружающими условиями, VC1600 обеспечивает сохранение точности в течение длительных периодов работы.

3.2 Высокопродуктивная система шпинделя

В центре любого Vertical Machacing Center находится его шпиндель, и VC1600 обычно оснащен высокопроизводительным, точно сбалансированным шпиндельным блоком. Эти шпиндели предназначены для минимального радиального и осивого оттока, что является предпосылкой для высококачественной поверхностной отделки и продленного срока службы инструмента. Они часто поддерживаются угловыми контактными подшипниками большой емкости, упакованными жиром или охлаждаемыми маслом, которые обеспечивают жесткость, необходимую для удаления тяжелых материалов, а также скорость, необходимую для отделки легких сплавов. Интеграция системы охлаждения шпинделя помогает поддерживать постоянную температуру, еще больше повышая точность и защищая шпиндель от теплового повреждения.

3.3 Точные направляющие пути и приводные системы

Система движения VC1600 разработана для плавного, точного и свободного от трения движения. Машина использует затвержденные и заземленные линейные направляющие пути на всех трех осях. Эти направляющие пути предлагают высокую жесткость и отличные динамические характеристики, способствующие быстрому ускорению и замедлению машины с минимальной вибрацией. Движение приводится в действие высококрутящим моментом серводвигателями в сочетании с точными шариковыми винтами. Предварительно напряженные шариковые винты минимизируют удар и тепловое расширение, в то время как системы обратной связи, обычно масштабы высокого разрешения, обеспечивают управление закрытым циклом ЧПУ, обеспечивая путь инструмента точно следует запрограммированной траектории.

4 Преимущества производительности и применения

4.1 Непревзойденная точность и поверхностная отделка

Основным преимуществом HARDINGE VC1600 High Precision VMC является его способность производить детали с исключительной точностью измерений и превосходной отделкой поверхности. Сочетание жесткой структуры, термически стабильной конструкции, точного шпинделя и точной системы управления движением минимизирует ошибки от тревоги, вибрации и термического дрейфа. Это делает его особенно подходящим для обработки компонентов для медицинской промышленности, где целостность деталей имеет решающее значение, и аэрокосмического сектора, где сложные геометрии должны соблюдать жесткие допуски.

4.2 Повышение производительности и оперативной эффективности

Помимо точности, этот вертикальный обрабатывающий центр предназначен для производительности. Прочная конструкция машины позволяет агрессивным скоростям удаления металла, сокращая время цикла обрушения. Быстрые скорости перехода и быстрые механизмы смены инструмента еще больше минимизируют время нерезания. Эта высокая эффективность, в сочетании с надежностью машины, приводит к более низкой стоимости на часть и более быстрой отдаче от инвестиций, что является значительным преимуществом в конкурентных производственных условиях.

4.3 Высокая долговечность и долгосрочная рентабельность инвестиций

Инвестиции в VC1600 являются долгосрочной стратегией достижения передового уровня в производстве. Использование премиальных компонентов, таких как высококачественное чугуно, точные подшипники и затвержденные направляющие пути, обеспечивает длительный срок службы с минимальным ухудшением производительности. Эта долговечность приводит к снижению общей стоимости владения в течение срока службы машины. Репутация машины в плане надежности также означает меньше непредвиденных простоев, обеспечивая последовательное соблюдение графиков производства.

5 Применения в промышленности и случаи использования

HARDINGE VC1600 находит свое место в различных отраслях промышленности, которые требуют самого высокого уровня точности и надежности. В промышленности медицинских устройств он используется для обработки сложных компонентов для хирургических инструментов, имплантатов и диагностического оборудования из таких материалов, как титан и нержавеющая сталь. Аэрокосмический сектор использует эту машину для производства прочных деталей, в том числе для оборонных приложений, где целостность материала и точность имеют первостепенное значение.

Кроме того, автомобильная промышленность использует VC1600 для создания высокоточных компонентов, включая те, которые используются в двигателях и системах передачи передач, а также для прототипирования и производства штампов и пресс-форм. Его способность обрабатывать 1500 кг рабочей нагрузки также делает его подходящим для подшипниковой промышленности, где он может обрабатывать большие корпусы подшипников и гонки с необходимой точностью и поверхностной отделкой. Наконец, в секторах общей точной инженерии и электроники машина оценивается для производства установок, арматуры и компонентов для оборудования автоматизации с повторяемостью на уровне микрона.

Часто задаваемые вопросы (FAQ)

Для каких конкретных отраслей HARDINGE VC1600 лучше всего подходит?

HARDINGE VC1600 разработан для отраслей, где точность имеет решающее значение. Он исключительно подходит для промышленности медицинских устройств для обработки имплантатов и хирургических инструментов, аэрокосмического и оборонного секторов для компонентов высокой целостности и автомобильной промышленности для точных деталей и прототипирования. Его надежная рабочая нагрузка также делает его идеальным для подшипниковой промышленности и для производства сложных штампов и форм.

Как конструкция VC1600 способствует его высокой точности и точности?

Высокая точность VC1600 обусловлена многогранным подходом к проектированию. Его тяжелая, чугунная конструкция обеспечивает превосходное амортизацию вибрации. Ключом к его точности является управление тепловой стабильностью для минимизации искажений, вызванных теплом. Интеграция точных линейных направляющих путей и высококачественных шариковых винтов и приводных систем обеспечивает плавное, точное позиционирование. Все это поддерживается высокопроизводительным шпинделем с минимальным расходом, что имеет важное значение для достижения тонких поверхностных отделок и поддержания жестких допусков.

Какие ключевые факторы следует учитывать при интеграции VMC, такого как VC1600, в существующую мастерскую?

Интеграция VC1600 требует тщательного планирования. Во-первых, оцените потребности в энергии и убедитесь, что электроснабжение вашего объекта совместимо. Во-вторых, рассмотрите физическое пространство и необходимый фундамент, поскольку машина тяжелая и требует стабильной базы. В-третьих, оценивайте потребности в сжатом воздухе и охлаждающей жидкости. Наконец, планируйте обработку материалов - вам понадобится оборудование, такое как вилочные погрузчики или краны, способные безопасно и эффективно загрузить на стол 1500 кг деталей.

Можно ли интегрировать HARDINGE VC1600 в автоматизированные производственные системы?

Да, HARDINGE VC1600 является отличным кандидатом для интеграции в автоматизированные производственные ячейки. Его надежная конструкция и система управления ЧПУ предназначены для поддержки беспилотной работы или выключения огней. Машина может быть оснащена такими вариантами, как система смены паллет, чтобы позволить непрерывное производство, где одна деталь обрабатывается, в то время как другая устанавливается вне машины. Это делает его высокоэффективным для производственных сред с большим объемом, стремящихся максимизировать использование оборудования.

Какие системы управления обычно сочетаются с VC1600?

Хотя конкретная система управления может быть вопросом предпочтений клиентов, HARDINGE VMC часто сопровождаются высокопроизводительными системами ЧПУ ведущих производителей. Эти элементы управления выбираются за их мощность обработки, удобные для пользователя интерфейсы и передовые функции, такие как высокоскоростный прогноз для сглаживания сложных траекторий инструмента, процедуры тепловой компенсации и адаптивные возможности управления, которые могут оптимизировать параметры обработки в режиме реального времени для улучшения эффективности и срока службы инструмента.
