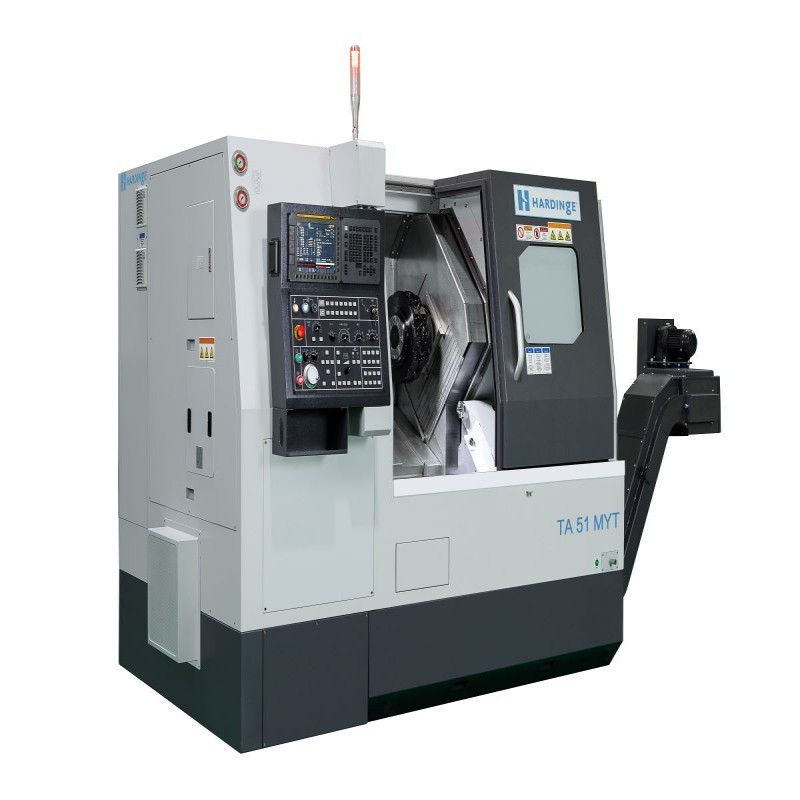

HARDINGE TA51 MYT высокоскоростный точный жесткий токарный станок с ЧПУ

1 Обзор продукта и философия дизайна

HARDINGE TA51 MYT представляет собой кульминацию десятилетий инженерных инноваций в области технологии высокоскоростного токарного станка с ЧПУ. Этот точный жесткий токарный станок основан на проверенной платформе CONQUEST, включающей передовые функции, которые делают его особенно подходящим для обработки сложных компонентов с чрезвычайно жесткими допусками. Будучи членом элитной семьи серии T Hardinge, эта машина воплощает в себе философию дизайна, сосредоточенную на достижении бескомпромиссной точности, сохраняя при этом исключительную надежность в требовательных производственных условиях. Благодаря своей надежной конструкции и сложным системам управления TA51 MYT удовлетворяет растущую потребность в производственном оборудовании, которое может справляться как с разработкой прототипов, так и с крупными сериями производства, не жертвуя точностью.

Hardinge разработала TA51 MYT специально для производителей, работающих в секторах, где преимущественное значение имеют точность на микроуровне и превосходная поверхностная отделка. Архитектура машины использует анализ конечных элементов для оптимизации структурной целостности и тепловой стабильности, критические факторы для поддержания точности во время длительных производственных циклов. Этот точный жесткий токарный станок включает в себя патентованные технологии, которые минимизируют вибрацию и эффективно рассеивают тепло, обеспечивая последовательную производительность даже при работе при максимальной рабочей мощности. Результатом является машина, способная производить компоненты с исключительной геометрической точностью и целостностью поверхности, часто устраняя необходимость вторичных отделочных операций.

TA51 MYT разработан с ориентированными на оператора функциями, которые упрощают рабочий процесс и повышают производительность. Его интуитивно понятный интерфейс и доступная рабочая зона сокращают время настройки и облегчают быстрые перемены, что делает его идеальным вариантом как для рабочих цехов с высокой смесью, так и для специализированных высокопроизводительных объектов. Благодаря возможностям, адаптированным для обработки широкого спектра материалов - от аэрокосмических сплавов до медицинских пластмасс - этот высокоскоростный токарный станок с ЧПУ предлагает производителям гибкость для использования различных рыночных возможностей без инвестирования в несколько специализированных машин.

2 Технические характеристики и показатели производительности

HARDINGE TA51 MYT демонстрирует впечатляющие технические возможности, которые ставят его в авангард технологии точного поворота. Машина оснащена мощным двигателем шпинделя мощностью 15 кВт, способным достигать 5000 об/мин, обеспечивая достаточную мощность и скорость как для обычных, так и для жестких поворотных приложений. С максимальной мощностью 51 мм (2 дюйма) и значительным перемещением по оси Х, этот точный жесткий поворотный токарный станок может вмещать разнообразный диапазон размеров деталей и геометрий. Щедрый рабочий конверт позволяет производителям обрабатывать компоненты с максимальным диаметром поворота до 313,7 мм и длиной до 648,5 мм, охватывающие большинство мелких и средних точных деталей.

Точность позиционирования представляет собой критический показатель производительности для любого точного обрабатывающего центра, и TA51 MYT превосходит в этом отношении исключительной разрешительностью управления и точностью повторения. Машина достигает замечательной точности управления позиционированием 0,0001 мм благодаря внедрению линейных масштабов и полноценных систем обратной связи с закрытым циклом. Этот исключительный уровень управления гарантирует, что путь инструмента точно следует запрограммированной траектории, в результате чего компоненты последовательно отвечают даже самым сложным размерным требованиям. Точность повторения машины достигает 0,00003 дюйма (0,762 микрона), гарантируя минимальное изменение частей во время производственных циклов.

TA51 MYT включает в себя сложную BMT55 (система монтажа блока инструмента) с 12 станциями, обеспечивающими быстрые и жесткие изменения инструмента при сохранении исключительной точности позиционирования. Эта система позволяет индексировать 1/2 станции соседних инструментов, эффективно создавая 24 программируемые позиции для повышенной гибкости в сложных операциях обработки. Конфигурация носа шпинделя A2-6 машины обеспечивает превосходную жесткость и точность вращения, с измерениями выхода не превышающими 0,4 микрона как в радиальном, так и в осивом направлениях. Эта исключительная точность шпинделя, в сочетании с жесткой системой инструментирования, позволяет TA51 MYT достичь поверхностной отделки 8 микродюймов или лучше, что является критическим требованием для многих точных компонентов в таких отраслях, как аэрокосмическое, медицинское и оптическое производство.

3 Основные технологии и характеристики системы

3.1 Передовая система шпинделя и привода

Сердцем любого точного центра поворота является его система шпинделя, а TA51 MYT включает в себя революционную технологию шпинделя, которая устанавливает новые стандарты точности и долговечности. В отличие от обычных конструкций, которые полагаются на приводы ремней или механизмы передач, этот высокоскоростный токарный станок с ЧПУ имеет двигатель прямого привода с интегрированными системами охлаждения, которые устраняют потери передачи энергии и минимизируют генерацию тепла. Этот инновационный подход обеспечивает последовательную доставку крутящего момента по всему диапазону скоростей, практически устраняя проблемы с вибрацией и обслуживанием, связанные с механическими компонентами привода. Собственное расположение подшипников шпинделя и точный механизм регулирования предварительной нагрузки работают вместе, чтобы обеспечить исключительную точность вращения, которая остается стабильной на протяжении длительных производственных серий.

Термическая стабильность представляет собой критическую проблему в приложениях точной обработки, и TA51 MYT решает это с помощью нескольких инженерных решений. Машина включает в себя симметрические каналы охлаждения в корпусе шпинделя и базовой структуре для поддержания постоянных температур во время работы. Кроме того, интегрированная система тепловой компенсации непрерывно отслеживает температурные градиенты по всей машине и осуществляет корректировки в режиме реального времени в положениях оси, обеспечивая точность измерений даже во время длительных циклов обработки. Этот всеобъемлющий подход к тепловому управлению позволяет TA51 MYT поддерживать допуски диаметра в пределах 0,00012 дюйма (3 микрона) после всего короткого периода нагрева, значительно сокращая непродуктивное время, одновременно улучшая последовательность качества.

3.2 Система управления и технология обратной связи

TA51 MYT использует сложную систему ЧПУ с экстраординарными возможностями разрешения, которые составляют основу для его точной обработки. Управление имеет замечательное разрешение 0,00001 дюйма (0,254 микрона), обеспечивая тонкую интерполяцию, необходимую для генерирования оптимальных путей инструмента и превосходных поверхностных отделок. Эта возможность высокого разрешения, в сочетании с передовой обработкой, позволяет машине поддерживать точный контроль скорости при перемещении сложных контуров, что приводит к улучшению точности измерений и сокращению времени цикла. Мощная платформа обработки системы легко обрабатывает сложные математические вычисления, необходимые для операций 3D-обработки и индивидуальных макропрограмм.

Системы точной обратной связи играют решающую роль в исключительной точности TA51 MYT, с высокоточными стеклянными вагами на оси X, обеспечивающими прямое измерение положения без кумулятивных ошибок, связанных с ротационными кодерами. Эта система управления полностью закрытым циклом непрерывно контролирует и корректирует фактическое положение компонентов машины, эффективно компенсируя потенциальные источники ошибок, такие как тепловое расширение, механический износ или реакция. Проверка испытания шаричной ленты машины подтверждает исключительную геометрическую точность, обеспечивая, что станок производит компоненты, которые верно соответствуют спецификациям конструкции. Эти всеобъемлющие системы измерения и компенсации работают вместе, чтобы обеспечить исключительную производительность позиционирования, которая определяет этот точный жесткий поворотный токарный станок.

4 Диапазон применения и совместимость материалов

HARDINGE TA51 MYT демонстрирует исключительную универсальность в широком спектре отраслей и приложений, особенно в секторах, требующих крайней точности и последовательного качества. Его возможности особенно ценны в аэрокосмической промышленности, где компоненты должны выдерживать экстремальные условия эксплуатации при сохранении точной стабильности размеров. Способность машины обрабатывать теплоустойчивые суперсплавы, титановые сплавы и другие сложные материалы делает ее идеальной для производства критически важных для полета компонентов, таких как детали топливной системы, гидравлические компоненты и аксессуары для двигателя. Аналогичным образом, в секторе медицинских устройств способность TA51 MYT поддерживать микроскопические допустимости и превосходные поверхностные отделки соответствует строгим требованиям к хирургическим инструментам, имплантируемым компонентам и диагностическому оборудованию.

Автомобильная промышленность представляет собой еще одну важную область применения, особенно для высокопроизводительных компонентов, где целостность материала и точность размеров напрямую влияют на надежность и эффективность. TA51 MYT отличается в производстве деталей трансмиссии, компонентов впрыска топлива и других критически важных систем, которые извлекают выгоду из точных возможностей твердого поворота машины. Кроме того, растущий сектор полупроводников и электроники использует этот высокоскоростный токарный станок с ЧПУ для производства точных креплений, компонентов вакуумных систем и частей соединения, которые требуют исключительной точности и тонкой поверхности, которую обеспечивает машина.

Определяющей прочностью TA51 MYT является его мастерство в жестких поворотных приложениях, где он обрабатывает предварительно теплообработанные материалы с значениями твердости до 62 HRC и выше. Эта возможность позволяет производителям во многих случаях устранить вторичные шлифовые операции, значительно сокращая время производства и затраты, сохраняя при этом сопоставимое или превосходное качество. Жесткая конструкция машины, тепловая стабильность и передовые системы инструментирования работают вместе, чтобы выдержать повышенные силы резки и температуры, связанные с твердым поворотом, производя компоненты с отличной целостностью поверхности и точностью измерений. От подшипниковых гонок и заготовков передач до гидравлических компонентов и вставок резающих инструментов, этот точный жесткий поворотный токарный станок поставляет готовые компоненты в одной установке, упрощая производственные процессы и ускоряя время выхода на рынок.

5 Оперативные преимущества и повышение производительности

5.1 Преимущества точности и качества поверхности

HARDINGE TA51 MYT обеспечивает исключительную геометрическую точность, которая непосредственно приводит к улучшению производительности и надежности изготовленных компонентов. Интегрированная конструкционная конструкция машины и передовые характеристики амортизации вибрации работают вместе, чтобы минимизировать динамическое отклонение во время операций по резке, обеспечивая, чтобы форма, профиль и позиционные допуски последовательно соответствовали спецификациям. Эта возможность особенно ценна для сложных компонентов с взаимосвязанными геометрическими особенностями, которые должны поддерживать точные отношения для правильной работы. Способность машины удерживать допуски диаметра в пределах 3 микронов после минимального времени нагрева значительно снижает коэффициенты отходов и нагрузки на проверку, одновременно улучшая общую последовательность качества.

Качество поверхностной отделки представляет собой еще одну область, в которой TA51 MYT демонстрирует четкие преимущества по сравнению с обычными токарными центрами. Оптимизированная механическая структура машины, в сочетании с ее точными возможностями управления движением, позволяет производить поверхностные отделки размером 8 микродюймов Ra или лучше без вторичных операций. Это исключительное качество поверхности является результатом исключительной жесткости машины, которая минимизирует вибрации, и ее сложной системы управления, которая поддерживает последовательные условия резки на протяжении всего процесса обработки. Полученные компоненты демонстрируют улучшенную устойчивость к усталости, улучшенные герметические возможности и превосходные характеристики износа - критические преимущества для применения в гидравлических системах, точных механизмах и высокопроизводительных сборах.

5.2 Интеграция автоматизации и эффективность производства

TA51 MYT разработан с комплексной готовностью к автоматизации, которая позволяет производителям внедрять гибкие производственные системы, адаптированные к их конкретным потребностям в объеме. Стандартизированные соединения интерфейса машины и возможности интеграции программируемого логического контроллера (ПЛК) упрощают включение роботизированной обработки деталей, систем погрузки порталов и удаления конвейерных деталей. Эта совместимость автоматизации позволяет производителям поддерживать последовательное качество, одновременно максимизируя использование оборудования во время производственных циклов выключения огня. Система быстрой смены инструментов машины и функции быстрой калибровки деталей еще больше повышают эксплуатационную эффективность, минимизируя время нерезания во время смены продукции.

Эффективность производства получает значительное внимание в конструкции TA51 MYT, с многочисленными функциями, способствующими сокращению времени цикла и улучшению общей эффективности оборудования (OEE). Высокоскоростные приводы оси машины и возможности быстрого ускорения минимизируют время позиционирования между операциями обработки, в то время как ее оптимизированная система управления чипами обеспечивает эффективное удаление шельфа во время бесперебойных производственных циклов. Передовая тепловая стабильность конструкции машины уменьшает необходимость циклов нагрева после запланированных или незапланированных остановок, что позволяет возобновить производство более быстро. Эти функции повышения эффективности в совокупности способствуют снижению затрат на часть и улучшению реагирования на производственные потребности, предоставляя производителям конкурентное преимущество на рынках, чувствительных к времени.

6 Технические дифференциаторы и конкурентные преимущества

По сравнению с обычными токарными станками с ЧПУ в своем классе, HARDINGE TA51 MYT демонстрирует несколько значительных технических преимуществ, которые оправдывают его позицию в качестве высокоточного твердотокарного станка. Монолитная базовая структура машины с оптимизированными риберными узорами и передовыми характеристиками амортизации обеспечивает исключительную стабильность против резающих сил, значительно уменьшая неточности, вызванные вибрацией, и позволяя более агрессивные параметры обработки. Этот прочный фундамент в сочетании с геометрией, оптимизированной для анализа конечных элементов, создает обрабатывающую платформу, которая поддерживает целостность выравнивания на протяжении всего рабочего диапазона, обеспечивая последовательную точность по всей рабочей оболочке.

TA51 MYT включает в свою систему шпинделя революционную технологию подшипников, которая обеспечивает исключительную точность вращения, увеличивая при этом интервалы обслуживания по сравнению с обычными конструкциями. Точно загруженные угловые контактные подшипники расположены в оптимизированной конфигурации, которая минимизирует осиевую и радиальную игру, эффективно распределяя нагрузки, генерируемые во время тяжелых операций резки. Это сложное расположение шпинделя, в сочетании с технологией двигателя прямого привода, устраняет ограничения точности и требования к обслуживанию, связанные с системами с приводом ремня, обеспечивая превосходную производительность как в высокоскоростной отделке, так и в жестких поворотных приложениях.

Особенной отличительной особенностью TA51 MYT является его всеобъемлющий пакет точности, который включает в себя несколько технологий, обычно встречающихся только в специализированных ультраточных машинах. Система обратной связи шкалы стекла высокого разрешения на оси Х обеспечивает прямое измерение положения, которое обоходит потенциальные источники ошибок, такие как износ свинцового винта или тепловое расширение. Эта исключительная метрологическая способность, в сочетании с сложной системой компенсации ошибок машины, которая учитывает отклонения от наклона, заясения и прямости, позволяет исключительную точность позиционирования, которая определяет этот высокоскоростный токарный станок ЧПУ. Эти интегрированные технологии, наряду с такими особенностями, как термосимметрическая конструкция базы и передовая система управления охлаждающей жидкостью, совместно создают TA51 MYT в качестве лидера в технологии точного тока, способной решать самые сложные производственные задачи.

7 Вывод

HARDINGE TA51 MYT представляет собой сложный синтез передовых производственных технологий, сочетающий исключительные возможности точности с практической эффективностью производства. Как высокоскоростный токарный станок с ЧПУ, специально разработанный для точных твердоторжных приложений, эта машина обеспечивает точность, надежность и универсальность, требуемые производителями, работающими на конкурентных глобальных рынках. Его прочная конструкция, сложные системы управления и функции повышения точности делают его особенно подходящим для приложений, где микроскопические допуски и превосходные поверхностные отделки являются необходимыми требованиями.

С возможностями, охватывающими от разработки прототипов до крупномасштабного производства, TA51 MYT предоставляет производителям гибкую платформу обработки, которая может адаптироваться к меняющимся требованиям к продукту и спросам рынка. Ознакомление машины с жесткими токарными операциями позволяет значительно консолидировать процесс, устраняя вторичные операции, в то время как ее совместимость с автоматизацией поддерживает эффективное производство в различных объемах производства. Для организаций, стремящихся улучшить свои возможности точной обработки при одновременном повышении эффективности производства, HARDINGE TA51 MYT предлагает всеобъемлющее решение, которое отвечает как нынешним требованиям, так и будущим вызовам в производстве точных компонентов.
