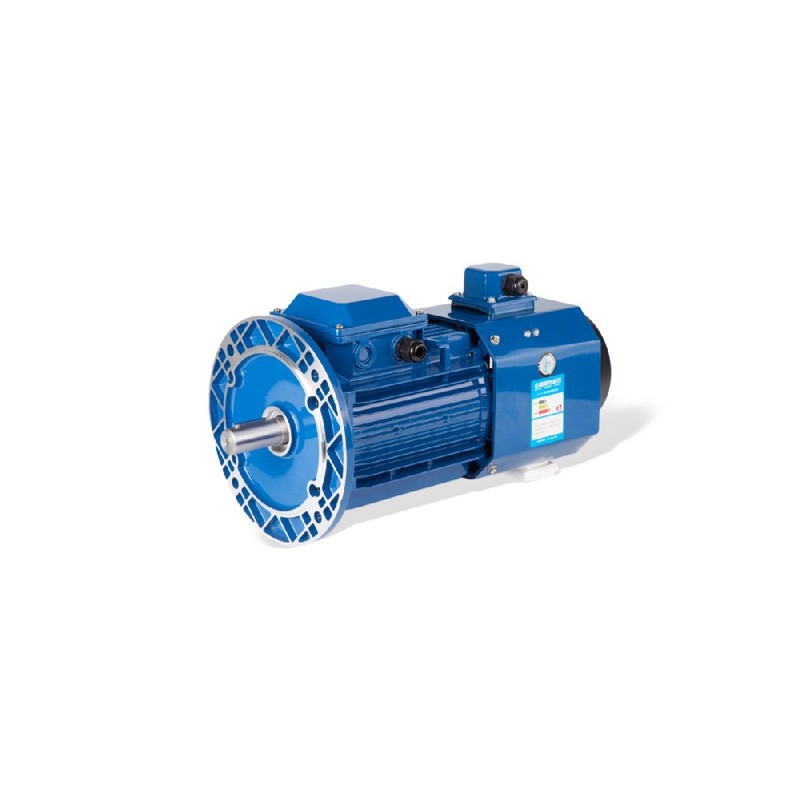

Трехфазный асинхронный электродвигатель переменной частоты в квадратном алюминиевом корпусе GESHI YVF2 работает в диапазоне мощности от 0.12 кВт до 7.5 кВт в габаритах от H63 до H132. Этот электродвигатель, разработанный для обеспечения постоянного крутящего момента в диапазоне от 5 Гц до 50 Гц и постоянной мощности от 50 Гц до 100 Гц, непосредственно интегрируется со стандартными преобразователями частоты с синусоидальной широтно-импульсной модуляцией. Он представляет собой надежное механическое и электрическое решение для промышленного оборудования, требующего регулирования скорости без потери крутящего момента на низких оборотах.
При проектировании регулируемых по скорости приводов производителями оборудования и инженерами предприятий критической задачей остается поиск электродвигателя, который сочетает в себе тепловую стабильность, малый вес и габаритную взаимозаменяемость. Стандартные асинхронные двигатели часто страдают от чрезмерного повышения температуры статора при непрерывной работе на низких частотах под тяжелыми нагрузками из-за снижения скорости внутреннего вентилятора охлаждения. Чтобы противостоять этому, современные применения преобразователей частоты требуют специализированных машин для работы с инверторами, отличающихся оптимизированной электромагнитной конструкцией и независимыми или улучшенными характеристиками тепловыделения. Данная серия алюминиевых электродвигателей учитывает эти ограничения за счет сочетания легкого квадратного корпуса с оптимизированной магнитной цепью, что обеспечивает стабильную генерацию магнитного потока в широком диапазоне регулирования скорости. Работая преимущественно на уровне приводов в архитектуре промышленной автоматизации, он преобразует выходные частоты инвертора в управляемое механическое вращение, сохраняя при этом точную синхронизацию с вышестоящими программируемыми логическими контроллерами и частотными преобразователями.
Технические характеристики
Номинальная мощность: 0.12 кВт - 7.5 кВт при 50 Гц
Габарит корпуса: H63 - H132 при температуре окружающей среды 20.0 °C
Диапазон регулирования скорости: 5.0 Гц - 100.0 Гц при постоянном крутящем моменте и мощности
Диапазон постоянного крутящего момента: 5.0 Гц - 50.0 Гц при номинальном токе
Диапазон постоянной мощности: 50.0 Гц - 100.0 Гц при номинальном напряжении
Конфигурации монтажа: B3, B5, B14, B35, B34 при стандартных размерах IEC
Класс изоляции: Класс F при температурном пороге 155.0 °C
Степень защиты корпуса: IP54 / IP55 по IEC 60034-5
Уровень энергоэффективности: IE1 при 400.0 В / 50 Гц
Совместимость с инвертором: Преобразователь частоты SPWM при 380.0 В
Системная интеграция и настройка оборудования
Интеграция электродвигателя в автоматизированную систему требует правильного электрического подключения и механического выравнивания во избежание преждевременного износа подшипников или гармонических помех. Силовые кабели должны иметь экранированные медные проводники для минимизации излучения электромагнитных помех в сторону чувствительных линий измерительных приборов в шкафу управления. Корпус электродвигателя должен иметь надежное низкоомное заземление, соединенное с главной шиной заземления системы, чтобы исключить высокочастотные токи утечки, создаваемые несущей частотой переключения широтно-импульсной модуляции. При подключении к выходным клеммам инвертора соблюдайте правильную последовательность чередования фаз для установки требуемого направления вращения перед запуском процедур идентификации системы. Механический монтаж на монтажные плиты в конфигурациях B3 или B5 требует точной проверки коллинеарности вала с помощью индикаторов часового типа во избежание радиальных нагрузок на внутренние подшипники ротора.
Надежность и экологическая устойчивость
Корпус из литого алюминия обеспечивает высокую теплопроводность, быстро передавая тепло от внутреннего статора окружающему воздуху и противостоя атмосферной коррозии во влажных производственных помещениях. Внутренние обмотки проходят обработку методом пропитки под вакуумным давлением изоляционным лаком класса F, защищая от проникновения влаги, воздействия химических паров и деградации от частичных разрядов при высоковольтных коммутационных переходных процессах. Стандартные уплотнения вала и клеммные коробки с прокладками обеспечивают степень защиты IP54 или IP55, предотвращая попадание воздушных частиц и брызг воды во время плановых процедур мойки. Разработанный для непрерывных режимов работы S1, встроенный вентилятор охлаждения поддерживает стабильный воздушный поток по всей внешней ребристой поверхности квадратного профиля даже при работе на пониженных скоростях, обеспечивая увеличенное среднее время на отказ в сложных условиях промышленной эксплуатации.
Руководство по выбору и альтернативные варианты
Выбор подходящего размера электродвигателя включает в себя оценку профиля крутящего момента нагрузки, ускорения рабочего цикла и максимальной рабочей частоты, требуемой приводимым в движение механическим оборудованием. Когда для вашего применения требуется компактная конструкция с высокой эффективностью теплоотвода, эта серия в алюминиевом корпусе обеспечивает оптимальное соответствие стандартным монтажным интерфейсам IEC. Для специализированных модернизаций или нестандартных габаритных компоновок компания Beijing Zhongping Technology обеспечивает локальную инженерно-техническую поддержку для помощи в подборе аналогов и прямом сопоставлении складских замен. Инженеры могут сопоставить существующие рабочие параметры, такие как номинальный ток, диаметр вала и размеры фланца, с альтернативными размерами корпусов, чтобы обеспечить бесшовную механическую взаимозаменяемость без перепроектирования существующих конструкций станины машины.
Часто задаваемые вопросы (FAQ)
1. Каковы текущие складские запасы на месте и сроки поставки этих электродвигателей?
Beijing Zhongping Technology поддерживает региональный складской запас для стандартных габаритов корпусов от H63 до H132, обеспечивая отправку в день заказа для срочных потребностей технического обслуживания оборудования.
2. Какие условия гарантии и процедуры возврата RMA распространяются на эту линейку продукции?
Все изделия включают 12-месячную гарантию на производственные дефекты, подкрепленную предпродажными электрическими испытаниями, с быстрой обработкой местной замены через каналы обслуживания Beijing Zhongping Technology.
3. Каковы точные рабочие диапазоны напряжения и частоты для этих электродвигателей?
Электродвигатели работают от стандартных трехфазных источников питания напряжением 380 В и частотой 50 Гц, рассчитанных на работу с переменной частотой от 5 Гц до 100 Гц в паре с подходящим инвертором SPWM.
4. Существуют ли особые требования к электромагнитной совместимости или экранированию силовых кабелей?
Линии питания, идущие от преобразователя частоты к клеммам электродвигателя, должны использовать бронированные или экранированные симметричные кабели для подавления высокочастотных электромагнитных помех.
5. Какие степени защиты окружающей среды и максимальные температуры окружающей среды поддерживаются?
Узел соответствует стандартам защиты от проникновения IP54 или IP55 и надежно работает при температуре окружающей среды от -15 °C до 40 °C в нормальных условиях.
6. Какие монтажные конфигурации доступны для прямой механической модернизации?
Серия поддерживает исполнение на лапах B3, фланцевое исполнение B5, исполнение с лицевым крепежом B14 и комбинированные конфигурации B35 или B34 для соответствия устаревшим схемам монтажных отверстий.
7. Какие регламентные работы рекомендуются для обеспечения длительного срока службы?
Регулярные осмотры должны включать проверку затяжки клеммной коробки, целостности провода заземления, чистоты ребер охлаждения и акустических характеристик подшипников во время плановых окон профилактического обслуживания.
8. Могут ли эти электродвигатели интегрироваться напрямую со стандартными приводами с векторным управлением без настройки пользовательских параметров?
Устройства эффективно работают со стандартными преобразователями частоты, хотя выполнение процедуры динамической или статической автонастройки двигателя на приводе обеспечивает оптимальную точность векторного управления магнитным потоком.
