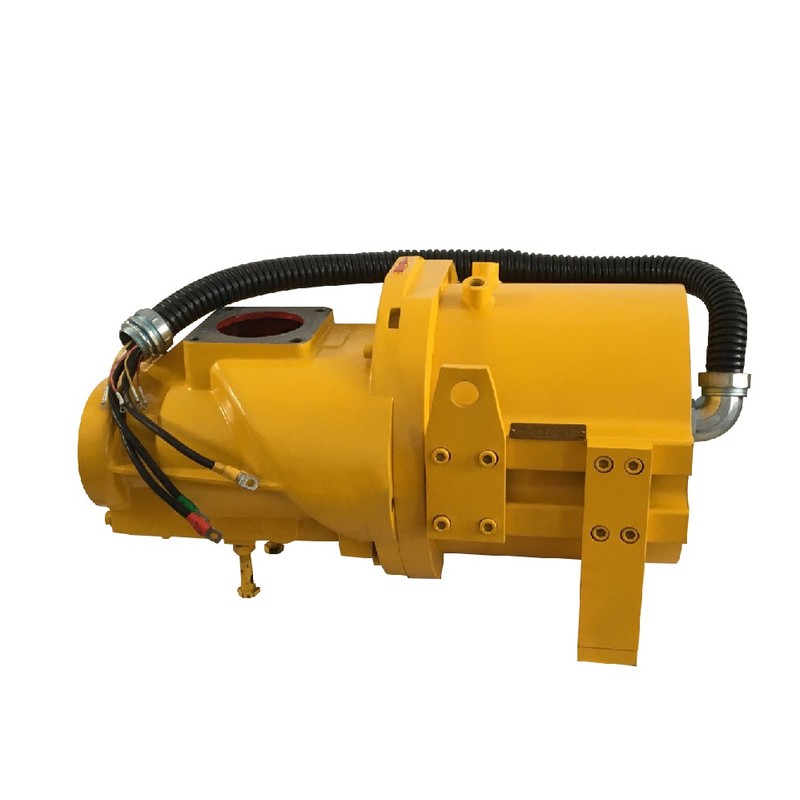

Постоянномагнитный синхронный электродвигатель GESHI GTK переменного тока обеспечивает прямой привод вращения для промышленных винтовых компрессоров, исключая механические потери при передаче. Этот электродвигатель TEFC поддерживает высокую эффективность работы в различных режимах нагрузки, одновременно уменьшая общие габариты механической части. Операторы предприятий используют этот узел для исключения проскальзывания ремней и снижения долгосрочных затрат на техническое обслуживание на компрессорных станциях непрерывного действия.
Введение в постоянномагнитный синхронный электродвигатель переменного тока
Промышленные системы сжатого воздуха часто страдает от падения эффективности и механического износа, связанных с традиционными асинхронными двигателями и ременными передачами. Когда предприятия требуют непрерывной подачи воздуха при колеблющихся нагрузках, стандартные двигатели испытывают деградацию производительности и повышенную тепловую нагрузку. Этот интегрированный блок решает данные эксплуатационные проблемы за счет использования конструкции постоянномагнитного синхронного электродвигателя переменного тока, соединенного напрямую с компрессорным блок-модулем через осевое валовое соединение. Такая конфигурация удаляет промежуточные компоненты, такие как шкивы, ремни и внешние подшипники, тем самым исключая проскальзывание механической передачи и сокращая время простоя на юстировку. Работая при стандартном напряжении 380 В в габаритах от H112 до H280, агрегат удовлетворяет различные требования к мощности от 5.5 кВт до 90 кВт. Управление тепловым режимом осуществляется с помощью двух различных конфигураций охлаждения: жидкостного варианта с циркуляцией воды или масла и варианта с воздушным охлаждением, оснащенного независимым осевым вентилятором. За счет интеграции ротора непосредственно на вал компрессора архитектура привода достигает высокой плотности мощности и стабильной передачи крутящего момента в стандартных промышленных циклах работы.
Технические характеристики
Номинальная мощность: 5.5 кВт - 90 кВт @ 380 В
Габарит рамы: H112 - H280 @ 380 В
Номинальное напряжение: 380 В @ 50 Гц
Тип монтажа: B3 @ Стандартное крепление на лапах
Степень защиты: IP54 @ IEC 60034-5
Класс изоляции: Класс F @ Предел повышения температуры 155 °C
Уровень эффективности: Эффективность Grade-2 @ Полная нагрузка
Способ охлаждения: С жидкостным охлаждением (вода/масло) или воздушным охлаждением (TEFC) @ Эксплуатация при температуре окружающей среды
Конфигурация привода: Осевой прямой привод @ Интеграция с винтовым компрессором
Системная интеграция и аппаратная настройка
Интеграция блока в существующие компрессорные рамы требует строгого соблюдения процедур электрического и механического выравнивания. В двигателе используется конфигурация с креплением на лапах B3, требующая надежного болтового крепления к жесткой монтажной плите для предотвращения резонанса во время фаз пуска с высоким крутящим моментом. Подключения питания должны использовать экранированные силовые кабели, проложенные через соответствующие кабельные ввода для поддержания рейтинга защиты IP54 от проникновения пыли и влаги. Надлежащее заземление корпуса двигателя является обязательным для устранения электромагнитных помех и предотвращения блуждающих токов, повреждающих внутренние магниты ротора или подшипниковые узлы. Для вариантов с жидкостным охлаждением скорость потока охлаждающей жидкости и температура жидкости должны быть откалиброваны перед вводом системы в эксплуатацию для обеспечения тепловой устойчивости обмоток статора. Проводка управления для термодатчиков и внешних устройств контроля должна быть изолирована от высоковольтных линий питания с использованием специального металлического рукава или раздельных кабельных лотков для сохранения целостности сигнала.
Надежность и долговечность в условиях окружающей среды
Долгосрочная стабильность работы в суровых промышленных условиях зависит от надежных механизмов тепловой и механической защиты. Двигатель достигает степени защиты IP54, защищая внутренние электрические компоненты от воздушных частиц и брызг воды. Изоляционные материалы класса F обеспечивают высокую термостойкость, позволяя обмоткам статора выдерживать повышенные рабочие температуры без ухудшения диэлектрической прочности. Исключение ремней и внешних передаточных подшипников уменьшает количество точек механических сбоев, увеличивая среднее время между отказами в течение непрерывных промышленных циклов работы. Управление температурным режимом посредством оптимизированной циркуляции жидкости или независимого охлаждения осевым вентилятором предотвращает появление локальных перегретых зон внутри узла постоянномагнитного ротора. Эти конструктивные особенности обеспечивают стабильную производительность при температурах окружающей среды, типичных для тяжелых производственных цехов и компрессорных помещений.
Руководство по выбору и альтернативные варианты
Выбор подходящего варианта двигателя требует оценки специфической инфраструктуры охлаждения и потребностей в мощности основного винтового компрессора. Предприятия с водяными системами замкнутого контура или контурами масляного охлаждения могут использовать версию с жидкостным охлаждением для высокоинтенсивного отвода тепла, в то время как стандартные установки для работы при температуре окружающей среды выигрывают от архитектуры воздушного охлаждения TEFC. 北京众平科技股份有限公司 предоставляет техническую поддержку и инженерные консультации, чтобы помочь отделам закупок с перекрестным выбором, сопоставляя конкретные размеры рам и номиналы мощности с требованиями существующего оборудования.
Часто задаваемые вопросы
1. Каковы стандартные сроки поставки и наличие местного склада для этих электродвигателей?
北京众平科技股份有限公司 поддерживает местные складские запасы стандартных номиналов мощности для обеспечения быстрой отгрузки и минимизации времени простоя предприятия.
2. Каковы условия гарантии на продукцию и процедура замены RMA?
На блоки распространяется стандартная 12-месячная заводская гарантия, подкрепленная проверкой качества перед отправкой и оптимизированными услугами местной замены через 北京众平科技股份有限公司.
3. Каковы спецификации электропитания и требования к заземлению для безопасной эксплуатации?
Двигатель работает при номинальном напряжении 380 В и требует надежного структурного заземления на главный корпус для рассеивания блуждающих токов и предотвращения помех от электрических шумов.
4. Какой метод охлаждения следует выбрать для работы в условиях высокой температуры окружающей среды?
Вариант с жидкостным охлаждением с использованием циркуляции воды или масла рекомендуется для сред с высокими температурами окружающей среды или ограниченными вентиляционными пространствами.
5. Какие проверки технического обслуживания требуются для варианта двигателя с воздушным охлаждением TEFC?
Периодический осмотр независимого осевого вентилятора охлаждения и очистка ребер охлаждения необходимы для поддержания беспрепятственного воздушного потока и предотвращения накопления тепла.
6. Как механизм осевого прямого привода влияет на плановое механическое обслуживание?
Отсутствие ремней и передаточных шкивов исключает необходимость периодической регулировки натяжения ремня и снижает частоту замены подшипников.
7. Какой класс защиты от проникновения обеспечивает корпус двигателя от загрязнений окружающей среды?
Устройство имеет степень защиты IP54, предотвращающую вредное скопление пыли и попадание водяных брызг во время нормальной промышленной эксплуатации.
8. Могут ли эти синхронные двигатели интегрироваться со стандартными преобразователями частоты?
Конструкция двигателя полностью совместима со стандартными приводами векторного управления, способными управлять постоянномагнитными синхронными машинами в указанном диапазоне мощности.
