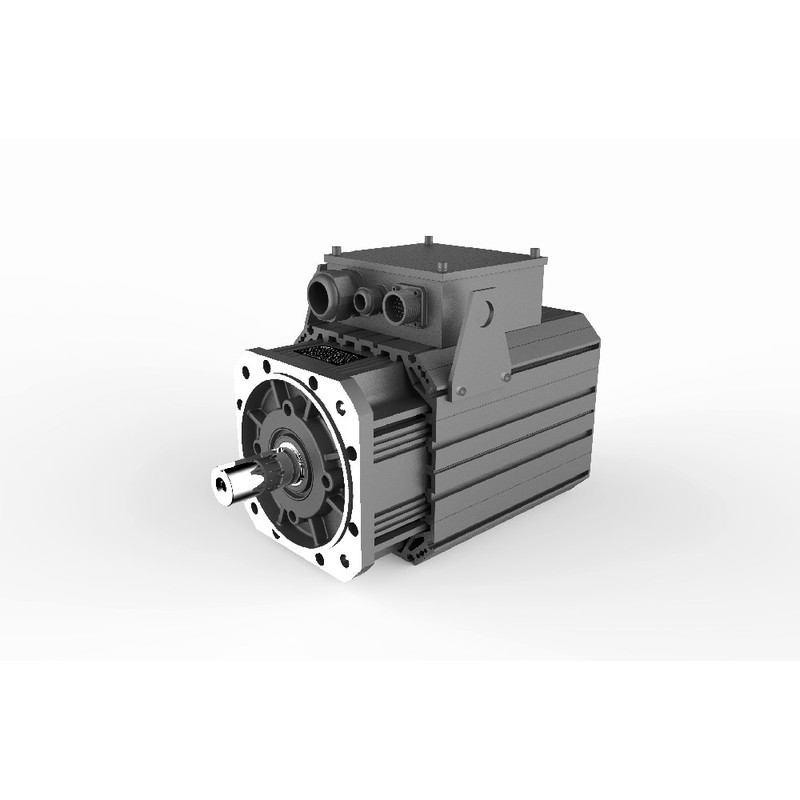

Современные многоосевые обрабатывающие центры с ЧПУ требуют надежных шпиндельных приводов, способных обеспечивать стабильный крутящий момент в широком диапазоне скоростей без возникновения механического резонанса. Шпиндельный серводвигатель серии GSZ, разработанный компанией Geshi, отвечает этим динамическим требованиям благодаря прецизионной электромагнитной конструкции и интеграции энкодера с замкнутым контуром.
Операции тяжелой резки часто страдают от пульсаций крутящего момента на малых оборотах, теплового дрейфа и механической вибрации в процессе интенсивного удаления материала. Серия GSZ решает эти проблемы путем сочетания оптимизированной топологии ротора с высокоточными устройствами обратной связи для поддержания точного контроля угловой скорости. Такая архитектура обеспечивает низкий уровень вибрации при непрерывной работе на различных промышленных фрезерных и токарных платформах.
Технические характеристики
Номинальная мощность: 5.5-30 кВт при 380 В переменного тока
Номинальная скорость: 750/1000/1500 об/мин при 380 В переменного тока
Обозначение флагманской модели: GSZ18-035-15-4-F при 380 В переменного тока
Номинальная мощность флагманской модели: 15 кВт при 1500 об/мин
Номинальное напряжение: 380 В переменного тока при 50/60 Гц
Класс защиты корпуса: IP54/IP55 при стандартных условиях эксплуатации
Класс изоляции: Класс F/H при номинальной тепловой нагрузке
Режим работы: S1 (продолжительный режим) при номинальной выходной мощности
Интерфейс обратной связи: Энкодер высокого разрешения с замкнутым контуром при комнатной температуре
Материал корпуса: Алюминиевый сплав с независимым осевым вентилятором при принудительном воздушном охлаждении
Системная интеграция и настройка аппаратного обеспечения
Интеграция мощных шпиндельных двигателей в современную архитектуру станков требует пристального внимания к электрическому экранированию и целостности сигналов. Линии обратной связи резолвера или энкодера высокого разрешения должны использовать экранированные витые пары в двойной оплетке для предотвращения электромагнитных помех, создаваемых соседними инверторами с широтно-импульсной модуляцией. Дренажные экраны сигналов должны быть надежно подключены к задней крышке корпуса двигателя и монтажной пластине шасси привода для устранения контуров заземления. Силовые кабельные линии должны прокладываться с соблюдением строгих расстояний разнесения от кабелей управления в кабельных каналах станка для минимизации емкостной связи и гармонических искажений.
Правильное подключение последовательности фаз между выходными клеммами инвертора и силовыми выводами двигателя является обязательным условием для обеспечения правильного направления вращения и стабильного выполнения векторного управления (field-oriented control). Независимый осевой вентилятор охлаждения требует выделенного однофазного или трехфазного вспомогательного питания в зависимости от конкретного типоразмера, что гарантирует работу принудительного воздушного потока до подачи высокой нагрузки. Инженеры по пусконаладке должны выполнить полную автонастройку параметров через интерфейс сервопривода для согласования сопротивления ротора, индуктивности статора и констант противо-ЭДС перед передачей оси в производственные циклы.
Надежность и долговечность в условиях окружающей среды
Условия непрерывной механической обработки подвергают компоненты привода воздействию смазочно-охлаждающих жидкостей, металлической пыли и повышенных температур окружающей среды, которые угрожают эксплуатационному ресурсу. Серия GSZ имеет конфигурацию алюминиевого корпуса с внешними ребрами теплоотвода в сочетании с независимым узлом осевого вентилятора, который поддерживает оптимальный тепловой баланс в режимах непрерывной работы S1. Такая система принудительной вентиляции предотвращает появление локальных точек перегрева на лобовых частях обмотки статора, защищая систему изоляции класса F или H от преждевременной тепловой деградации.
Классы защиты корпуса IP54 или IP55 обеспечивают надежную защиту от проникновения переносимого по воздуху тумана СОЖ и мелкодисперсной чугунной пыли, характерных для тяжелых производственных участков. Лабиринтные уплотнения вала предотвращают попадание жидкости вдоль вращающегося вала во внутренние узлы подшипников, снижая риск преждевременного механического выхода из строя. Эти конструктивные особенности в совокупности позволяют увеличить интервалы планового технического обслуживания и снизить уровень неожиданных простоев в рамках требовательных графиков промышленного производства.
Руководство по выбору и альтернативные варианты
Выбор подходящего шпиндельного привода требует тщательной оценки профилей крутящего момента резания, максимальных значений ускорения и требований к режиму работы конкретной архитектуры станка. В то время как флагманская модель GSZ18-035-15-4-F выдает 15 кВт при 1500 об/мин для универсальных фрезерных центров, инженеры могут выбирать из более широкого диапазона мощности от 5.5 кВт до 30 кВт и диапазонов скорости от 750 об/мин до 1500 об/мин для соответствия конкретным конструкциям картриджей шпинделя. Компания Beijing Zhongping Technology предоставляет всестороннюю инженерную поддержку и наличие местного складского запаса для помощи техническим группам в точном подборе аналогов и бесшовной замене моделей.
Часто задаваемые вопросы (FAQ)
1. Каковы типичные сроки поставки и наличие на складе региональной дистрибуции для шпиндельного двигателя GSZ18-035-15-4-F?
Наличие регионального складского запаса через Beijing Zhongping Technology обеспечивает доступность стандартных моделей для немедленной отгрузки, в то время как индивидуальные конфигурации требуют стандартных графиков заводской обработки.
2. Какая стандартная гарантия распространяется на эти промышленные серводвигатели при покупке?
На все изделия предоставляется стандартная 12-месячная эксплуатационная гарантия, покрывающая производственные дефекты и несоответствие материалов, начиная с даты отгрузки.
3. Как конфигурация энкодера с замкнутым контуром улучшает характеристики обработки на низких скоростях?
Энкодер высокого разрешения обеспечивает точную обратную связь по положению ротора для контроллера привода, задействуя алгоритмы коррекции в реальном времени, которые подавляют пульсации скорости на малых оборотах и повышают качество чистовой обработки поверхности.
4. Может ли серия GSZ работать в непрерывных режимах S1 без тепловой перегрузки?
Да, сочетание изоляции класса F/H, алюминиевого корпуса с оптимизированными ребрами теплоотвода и независимого осевого вентилятора поддерживает непрерывную работу S1 в пределах номинальных тепловых лимитов.
5. Какие требования к охлаждению предъявляются к независимому узлу осевого вентилятора?
Встроенный осевой вентилятор требует стабильного источника вспомогательного питания, соответствующего спецификациям двигателя, для обеспечения постоянного принудительного воздушного потока по ребрам внешнего корпуса во время работы.
6. Доступны ли альтернативные значения мощности в рамках той же серии механических габаритов?
Линейка продукции охватывает диапазон от 5.5 кВт до 30 кВт с номинальными скоростями 750 об/мин, 1000 об/мин и 1500 об/мин при 380 В переменного тока для удовлетворения разнообразных профилей механических нагрузок.
7. Какой уровень защиты от проникновения СОЖ и пыли обеспечивают эти двигатели?
Устройства имеют уровни защиты IP54 или IP55, защищая внутренние электрические компоненты от проникновения масляного тумана, влаги и мелкодисперсных металлических частиц.
8. Как следует прокладывать кабели обратной связи энкодера во избежание помех от электрических шумов?
Линии обратной связи должны использовать экранированные витые пары в двойной оплетке, прокладываемые отдельно от силовых кабелей высокого напряжения двигателя, с экранами, правильно заземленными с обоих концов в соответствии со стандартными правилами ЭМС.
