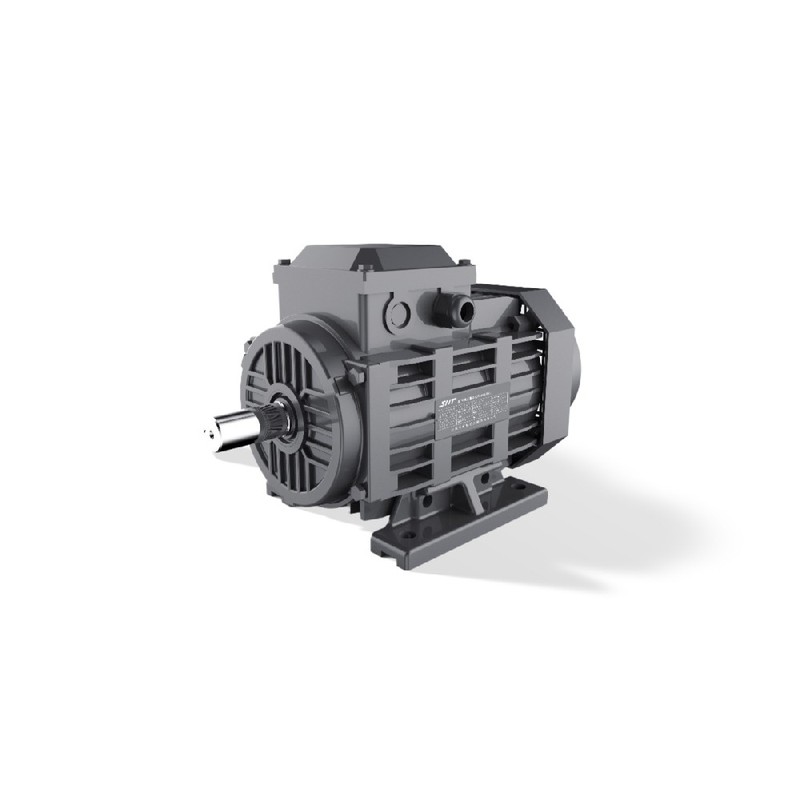

Современные операции автоматизированной обработки материалов и легкого промышленного оборудования часто сталкиваются с серьезными проблемами тепловыделения, когда стандартные асинхронные двигатели работают на пониженных оборотах под управлением частотных преобразователей. Непрерывная низкочастотная работа в диапазоне от 5 Гц до 20 Гц резко снижает производительность воздушного потока традиционных вентиляторов охлаждения на валу, что приводит к быстрому росту температуры обмотки и преждевременной термической деградации. Синхронный электродвигатель с постоянными магнитами и прямым пуском серии Geshi FTYP решает эти проблемы промышленной эффективности, сочетая возможность прямого пуска с высокоплотной структурой ротора на постоянных магнитах для габаритов от H80 до H160.
Традиционные асинхронные двигатели с инверторным приводом испытывают значительные пульсации крутящего момента и повышенные гармонические потери в стали, что усложняет точное регулирование скорости в упаковочных линиях и автоматизированном конвейерном оборудовании. Серия Geshi FTYP использует передовую оптимизацию электромагнитного проектирования для достижения классов энергоэффективности IE4 и IE5, сохраняя при этом характеристики прямого пуска от сети, сопоставимые со стандартными асинхронными двигателями. Такая архитектура исключает потери на возбуждение ротора, обеспечивая прирост эффективности на 5–10% по сравнению с эквивалентными асинхронными габаритами при сохранении стабильного крутящего момента на ступенях скорости 1500 об/мин, 1000 об/мин, 750 об/мин и 500 об/мин.
Технические характеристики
Номинальная мощность: 0.55 кВт при 50 Гц
Обозначение модели: FTYP-80M1-4 для габарита H80
Количество полюсов: 4-полюсный при 1500 об/мин
Класс энергоэффективности: IE4 при номинальной нагрузке
Степень защиты корпуса: IP55 по IEC 60034-5
Метод охлаждения: IC410 / IC416 при переменной скорости
Номинальное напряжение: 380 В, 3 фазы
Номинальная частота: 50 Гц в сети питания
Коэффициент мощности: 0.92 при полной нагрузке
Температура окружающей среды: от -15°C до 40°C при высоте <= 1000 м
Класс изоляции: Класс F при пределе превышения температуры 155°C
Конфигурация монтажа: B3 / B5 / B14 с опциями фланца и лап
Диапазон выходной скорости: 500 об/мин - 1500 об/мин для многополюсных конфигураций
Диапазон габаритов: H80 - H160 с корпусом из литого алюминия или чугуна
Интеграция в систему и настройка оборудования
Механический монтаж двигателей габаритов от H80 до H160 требует точного выравнивания вала и контроля допусков муфты во избежание нагрузок от радиальных усилий на внутренние подшипники. Техники должны надежно закреплять конфигурации с лапами (B3) или фланцевые варианты (B5 и B14) на жестких конструкционных основаниях для минимизации передачи вибрации во время работы с высокими динамическими нагрузками. Электрическое подключение требует использования экранированных многожильных кабелей, прокладываемых через кабельные вводы, соответствующие требованиям EMC, для подавления электромагнитных помех, создаваемых высокочастотными коммутационными импульсами инвертора.
Главная клеммная коробка вмещает компрессионные кабельные наконечники, обеспечивая соединения с низким сопротивлением для трехфазных обмоток статора. Заземление должно соответствовать промышленным стандартам безопасности с использованием выделенного защитного проводника заземления, закрепленного непосредственно на предназначенной для этого клемме заземления корпуса для устранения возможных контуров заземления. При сопряжении серии FTYP с частотно-регулируемыми приводами конфигурация параметров должна соответствовать характеристикам синхронного двигателя с постоянными магнитами: установка правильных пар полюсов, номинального тока и пределов напряжения во избежание неустойчивости векторного управления.
Надежность и устойчивость к воздействию окружающей среды
Условия эксплуатации в легкой промышленной автоматизации часто подвергают компоненты привода воздействию взвешенных в воздухе частиц, влаги и химических остатков. Серия FTYP имеет класс защиты от проникновения IP55, используя специальные уплотнения вала и прецизионно обработанные сопрягаемые поверхности для предотвращения проникновения пыли и струй воды в полость статора. Управление температурным режимом опирается на оптимизированную геометрию ребристого корпуса, которая способствует эффективному рассеиванию тепла, поддерживая температуру обмоток строго в пределах термических порохов класса F во время непрерывных циклов работы.
Для противостояния крутым фронтам нарастания напряжения и высоким выбросам dv/dt, создаваемым современными инверторами с широтно-импульсной модуляцией, обмотки статора включают в себя специальный обмоточный провод и многослойную изоляцию с пропиткой в вакууме под давлением. Этот надежный диэлектрический барьер предотвращает межвитковый пробой и явления частичных разрядов, продлевая срок службы. Процедуры планового технического обслуживания включают проверку надежности затяжки клемм, целостности уплотнений и мониторинг параметров вибрации подшипников для обеспечения высокого среднего времени наработки на отказ в условиях тяжелых промышленных графиков.
Руководство по выбору и альтернативные варианты
Выбор подходящего варианта двигателя требует тщательной оценки требуемой механической мощности, профилей рабочей скорости и доступного установочного пространства в приводимом в движение оборудовании. Базовый блок FTYP-80M1-4 выдает 0.55 кВт при 1500 об/мин в габарите H80, что делает его отлично подходящим для компактных конвейерных и легких позиционирующих задач. Инженеры, масштабирующие применения, могут выбирать большие габариты до H160, охватывающие выходную мощность до 15 кВт с многополюсными опциями вплоть до 500 об/мин.
При модернизации устаревших линий с фиксированной скоростью или со стандартным инверторным приводом технические группы должны сопоставлять требования к крутящему моменту и тепловые циклы с рабочими характеристиками синхронного двигателя на постоянных магнитах. Пекинская компания по технологиям Чжунпин (Beijing Zhongping Technology) предоставляет специализированную техническую поддержку, помогая инженерам с выбором аналогов, расчетами габаритов и проверкой наличия местной складской номенклатуры для упрощения бесшовной интеграции системы и минимизации времени простоя оборудования.
Часто задаваемые вопросы (FAQ)
1. В чем основное рабочее отличие между серией FTYP и стандартными асинхронными двигателями?
Серия FTYP использует постоянные магниты в конструкции ротора, что позволяет осуществлять прямой пуск от сети подобно асинхронному двигателю при работе на синхронной скорости с нулевыми потерями на возбуждение ротора и более высокой общей эффективностью.
2. Может ли модель FTYP-80M1-4 работать напрямую от стандартной электросети с фиксированной частотой?
Да, устройство предназначено для прямого пуска от сети общего пользования с достижением уровней эффективности IE4 во время установившегося режима работы.
3. Какие правила технического обслуживания и гарантийные обязательства распространяются на эти устройства?
На продукты распространяются стандартные гарантии производителя и протоколы проверки качества перед отгрузкой, осуществляемые через авторизованные каналы дистрибуции.
4. Как степень защиты корпуса IP55 защищает двигатель в запыленных средах?
Рейтинг IP55 ограничивает вредное накопление пыли и противостоит струям воды под низким давлением с любого направления, защищая внутренние обмотки и подшипники.
5. Какой класс изоляции используется для работы с индуцированными инвертором скачками напряжения?
Двигатель использует системы изоляции класса F со специальным обмоточным проводом для противостояния высоким нагрузкам dv/dt и тепловым нагрузкам.
6. Доступны ли несколько вариантов монтажа для габаритов от H80 до H160?
Да, конфигурации включают крепление на лапах B3, фланцевое крепление B5 и исполнение с передним лицом B14 для соответствия различным механическим компоновкам.
7. Каков типичный прирост эффективности этих двигателей с постоянными магнитами по сравнению со стандартными устройствами IE3?
Они обычно обеспечивают снижение потерь энергии на 5–10% в зависимости от профиля нагрузки и рабочей скорости.
8. Как следует настраивать параметры привода при использовании этих двигателей с инвертором?
Инверторы должны быть настроены на режим синхронного двигателя с постоянными магнитами с вводом точных номинальных значений тока, напряжения, частоты и пар полюсов двигателя для замкнутого или разомкнутого векторного управления.
