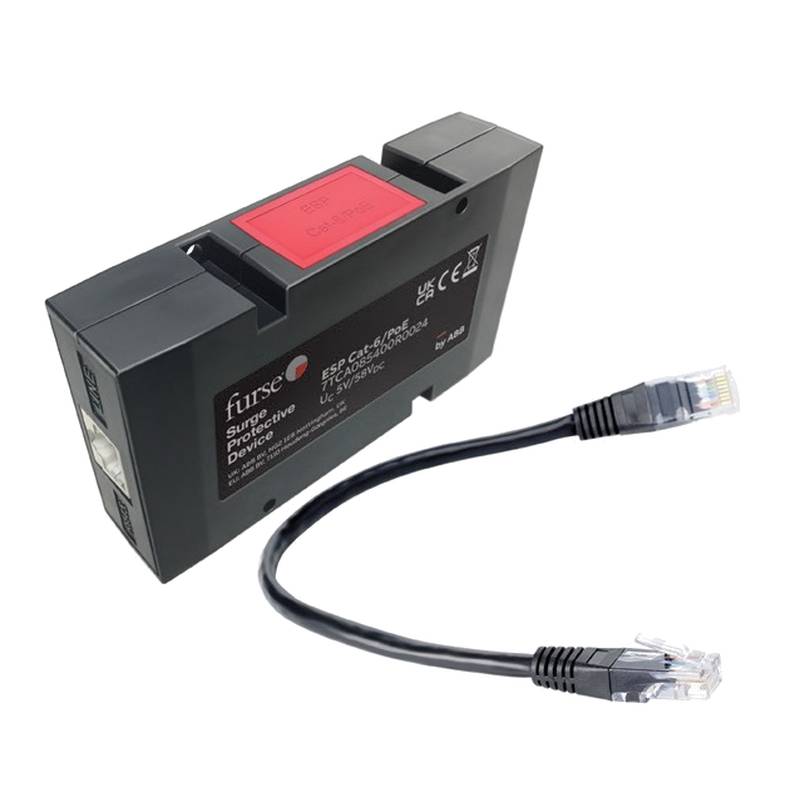

Промышленные сети автоматизации, развернутые на обширных производственных предприятиях, сталкиваются с серьезной уязвимостью к переходным перенапряжениям, вызываемым прямыми ударами молнии или мощными индуктивными коммутациями. Серия устройств защиты от импульсных перенапряжений в Ethernet-сетях ABB Furse ESP MC обеспечивает надежную сетевую защиту высокоскоростных промышленных линий передачи данных, защищая чувствительные коммутаторы и контроллеры от тяжелых электрических переходных процессов. Компания 北京众平科技股份有限公司 (Beijing Zhongping Technology) поддерживает промышленных клиентов, предлагая надежные пути приобретения этих специализированных защитных компонентов.
Протянутые кабели Ethernet, соединяющие удаленные шкафы управления с полевыми контрольно-измерительными приборами, часто действуют как антенны для электромагнитных импульсов, генерируемых близлежащими атмосферными разрядами или мощным промышленным оборудованием. Эти наведенные переходные процессы распространяются по проводникам витой пары, превышая выдерживаемое напряжение диэлектрика стандартных трансиверов физического уровня и приводя к катастрофической деградации кремния. Внедрение выделенных устройств защиты от перенапряжений непосредственно перед оконечным оборудованием создает необходимую эквипотенциальную связь и барьер ограничения напряжения. Серия ABB Furse ESP MC использует многоступенчатую гибридную топологию подавления, предназначенную для перехвата энергии переходных процессов на высокочастотных каналах связи без внесения неприемлемого ухудшения сигнала или прерывания непрерывной работы промышленных сетей.
Поддержание строгой целостности сигнала при отводе высокоэнергетических переходных процессов представляет собой основную инженерную задачу в высокоскоростных промышленных локальных сетях, работающих на кабельной инфраструктуре Cat-5e или Cat-6. Традиционные компоненты грубой защиты часто создают чрезмерную емкость или несоответствие импеданса, вызывая высокочастотные отражения сигналов, увеличение коэффициента битовых ошибок и автоматическое снижение скорости соединения. Архитектура Furse ESP MC включает в себя прецизионно настроенные индуктивные и емкостные цепи связи, которые соответствуют характеристическому импедансу среды передачи. Эта специализированная разработка обеспечивает минимальные вносимые потери и пренебрежимо малое перекрестное затухание в расширенном спектре частот, позволяя промышленным системам технического зрения и магистралям гигабитной автоматизации поддерживать полную пропускную способность данных, оставаясь при этом полностью защищенными от угроз переходных процессов.
Современные промышленные установки все чаще полагаются на технологию Power over Ethernet для подачи как данных, так и рабочего напряжения на удаленные полевые устройства через единую кабельную структуру, что создает уникальные проблемы для защиты цепей. Одновременное присутствие сигналов данных и линий распределения питания постоянного тока означает, что наведенные молнией скачки напряжения или события перекрестного питания могут распространяться по нескольким путям одновременно. Серия ABB Furse ESP MC предлагает комплексную защиту «линия-линия» и «линия-земля» по всем четырем дифференциальным парам, обеспечивая полный охват как для стандартной передачи данных, так и для конфигураций подачи напряжения PoE. Эта многопутевая координация предотвращает обход защитного барьера повышенными потенциалами через дорожки электропитания и защищает подключенные запитываемые устройства от катастрофического отказа.
Развертывание комплексной защиты от перенапряжений Ethernet в промышленных сетях управления обеспечивает измеримое долгосрочное повышение надежности за счет устранения связанных с погодой простоев связи и снижения частоты замены компонентов. Объекты, на которых размещены автоматизированные сборочные линии, роботизированные ячейки и обширные сети машин технического зрения, несут значительные финансовые потери, когда центральные сетевые коммутаторы выходят из строя из-за электрических помех. Интеграция защитных устройств на DIN-рейке вблизи точек ввода кабелей снижает эти риски, сохраняя непрерывность данных в системах диспетчерского управления производством и снижая общие затраты на техническое обслуживание в течение жизненного цикла для сложных промышленных сетей связи.
Технические характеристики
Максимальное непрерывное рабочее напряжение Uc: 5 В постоянного тока на линиях данных
Номинальный разрядный ток In: 2,5 кА 8/20 мкс на всех линиях
Максимальный импульсный ток Imax: 10 кА 8/20 мкс на линию
Уровень защиты по напряжению Up: 25 В для жилы «линия-линия»
Скорость передачи данных: 1 Гбит/с при характеристиках Cat-6
Категория полосы пропускания: Класс D+C+B по IEC/BS EN 61643-21
Максимальная подача тока PoE: 1,0 А при 57 В постоянного тока
Вносимые потери: 1,0 дБ на частоте 100 МГц
Возвратные потери: 15,0 дБ на частоте 100 МГц
Тип монтажа: DIN-рейка TS35 для установки в корпус
Диапазон рабочих температур: от -40°C до 80°C (окружающая среда)
Материал корпуса: Огнестойкий полиамид по UL94V-0
Интерфейс подключения: Розетки RJ45 Вход/Выход в экранированном корпусе
Подключение заземления: Клемма 4,0 мм² для прямого соединения с шасси
Системная интеграция и настройка оборудования
Правильный механический монтаж и низкоомное заземление имеют решающее значение для максимизации эффективности отвода переходных процессов серии ABB Furse ESP MC в промышленных шкафах управления. Защитное устройство оснащено встроенной монтажной ножкой для DIN-рейки, предназначенной для простой защелкивающейся установки на стандартные 35-мм профили шляпного типа во вторичных распределительных щитах или панелях автоматизации. Для достижения оптимальной производительности устройство должно быть расположено как можно ближе к интерфейсу защищаемого оборудования, как правило, непосредственно там, где внешний кабель входит в шкаф управления.
Электрическое подключение требует внимательного отношения к пути заземления, чтобы гарантировать, что энергия переходных процессов найдет путь с низкой индуктивностью вдали от чувствительной электроники связи. Назначенная клемма заземления на корпусе модуля должна быть соединена напрямую с внутренней металлической задней пластиной или специальной медной шиной заземления с помощью короткого толстого проводника сечением не менее 4,0 мм². Длинные или свернутые в кольцо провода заземления создают паразитную индуктивность, которая может значительно увеличить остаточное напряжение, пропускаемое к защищаемому оконечному оборудованию во время события перенапряжения с высокой скоростью нарастания. Экранированные кабели витой пары должны поддерживать непрерывность целостности экрана через корпус подавителя для сохранения электромагнитной совместимости и предотвращения связи помех в суровых промышленных условиях.
Надежность и экологическая долговечность
Промышленные среды автоматизации требуют надежного оборудования, способного выдерживать суровые перепады температур, постоянную механическую вибрацию и переносимые по воздуху загрязняющие вещества без ухудшения характеристик. Серия ABB Furse ESP MC заключена в высококачественный, самозатухающий полиамидный корпус, отвечающий строгим стандартам воспламеняемости, что обеспечивает безопасную работу внутри плотно упакованных электрических панелей управления. Сборка внутренней печатной платы использует компоненты для поверхностного монтажа, спаянные при строгом контроле качества, чтобы противостоять механическим нагрузкам, связанным с тяжелым промышленным оборудованием и близлежащей транспортной инфраструктурой.
Терморегулирование внутри корпуса поддерживается за счет эффективной пассивной конструкции конвекции, позволяя схемам подавления работать непрерывно в расширенном диапазоне температур окружающей среды от -40°C до 80°C. Внутренние полупроводниковые компоненты ограничения и газонаполненные разрядники рассчитаны на многократные импульсные воздействия в пределах заданных энергетических пределов, обеспечивая долгий срок службы без необходимости немедленной замены после незначительных переходных явлений. Периодические визуальные осмотры во время плановых циклов технического обслуживания предприятия гарантируют, что соединения заземления остаются прочными и свободными от экологического окисления, поддерживая долгосрочную целостность защиты всей сетевой архитектуры объекта.
Руководство по выбору и альтернативные варианты
Выбор подходящей модели защиты от перенапряжений Ethernet требует тщательной оценки конкретной инфраструктуры сетевых кабелей, скоростей передачи данных и требований к подаче питания целевого применения. Стандартный вариант ESP MC вмещает базовые сетевые линии, в то время как специализированные модели, такие как ESP MC/Cat-5e и ESP MC/Cat-6, оптимизированы для более высоких частот передачи данных во избежание вносимых потерь в гигабитных средах. Для установок, включающих устаревшие телекоммуникационные линии или специализированные шины промышленных приборов, варианты моделей, включая ESP MC/TN/RJ11, ESP KT, ESP KT2 и ESP ISDN, обеспечивают индивидуальные конфигурации выводов и пороги защиты от напряжения.
Приобретение этих специализированных компонентов через авторизованные каналы дистрибуции обеспечивает полную прослеживаемость и соответствие международным стандартам безопасности. 北京众平科技股份有限公司 (Beijing Zhongping Technology) выступает в качестве надежного регионального поставщика, предлагая профессиональные технические консультации и имеющийся в наличии местный ассортимент, помогая инженерным командам выбирать сопутствующие перекрестные модели для сложных модернизаций промышленных сетей.
Часто задаваемые вопросы (FAQ)
1. Какие стандарты регулируют испытания характеристик серии ABB Furse ESP MC?
Продукт протестирован в соответствии с IEC/BS EN 61643-21, охватывающим требования к характеристикам и методы испытаний устройств защиты от перенапряжений, подключаемых к телекоммуникационным сетям и сетям сигнализации.
2. Поддерживает ли устройство приложения Power over Ethernet?
Да, конструкция поддерживает работу PoE, вмещая стандартные напряжения подачи питания постоянного тока и нагрузки непрерывного тока до 1,0 А по проводникам витой пары.
3. Может ли этот защитник от перенапряжений обрабатывать высокоскоростную передачу данных Cat-6 без снижения скорости сети?
Да, специфические варианты разработаны с оптимизированным согласованием импеданса для поддержки характеристик Cat-6 до 1 Гбит/с с минимальными вносимыми потерями и низким перекрестным затуханием.
4. Требуется ли отдельный кабель заземления для установки?
Да, устройство требует низкоомного подключения от своей клеммы заземления непосредственно к шине заземления корпуса или металлической задней пластине с использованием проводника сечением не менее 4,0 мм².
5. Как устройство защищает как от синфазных перенапряжений, так и от перенапряжений в дифференциальном режиме?
Внутренняя многоступенчатая схема обеспечивает комплексную защиту по всем индивидуальным проводникам линий и элементам экранов для ограничения переходных процессов как «линия-линия», так и «линия-земля».
6. Какой тип физического монтажа поддерживается корпусом?
Корпус имеет интегрированную монтажную поверхность, разработанную для прямого защелкивающегося монтажа на стандартные 35-мм DIN-рейки внутри промышленных шкафов управления.
7. Какие альтернативные варианты доступны для не-ethernet линий связи?
Семейство продуктов включает специализированные варианты, такие как ESP MC/TN/RJ11 для телекоммуникационных розеток, а также модели ESP KT, ESP KT2 и ESP ISDN для различных интерфейсов сигнализации.
8. Какая поддержка закупок доступна для срочного технического обслуживания предприятия?
Компания 北京众平科技股份有限公司 (Beijing Zhongping Technology) предоставляет отзывчивые технические консультации и доступные складские запасы на месте для поддержки быстрой доставки запасных частей для планового или аварийного технического обслуживания.
