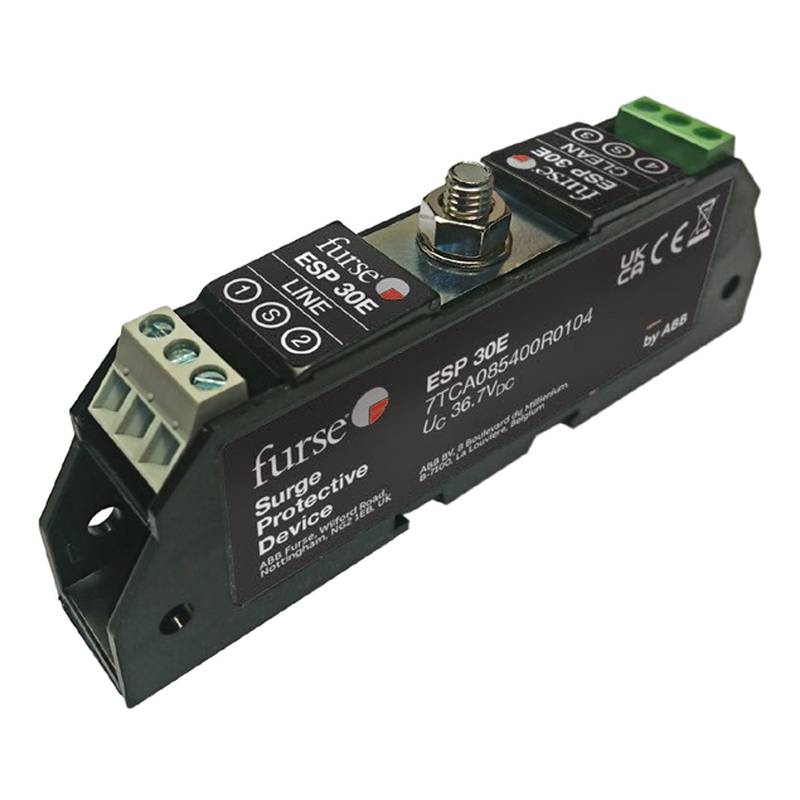

Устройство защиты сигнальных цепей Furse ESP 30E и сопутствующие варианты обеспечивают надежное подавление импульсных перенапряжений для измерительных цепей и контуров управления на 30 В. Разработанные в тонком корпусе шириной 7 мм для монтажа на DIN-рейку, эти устройства защищают чувствительную инфраструктуру автоматизации от вызванных молнией скачков напряжения без нарушения компоновки шкафов управления высокой плотности.
Промышленные измерительные сети и сети управления, развернутые на открытых производственных участках, нефтехимических заводах и объектах генерации электроэнергии, подвергаются серьезным экологическим электрическим угрозам. Длинные участки неэкранированных или плохо заземленных сигнальных кабелей часто действуют как антенны, улавливая высокоэнергетические электромагнитные импульсы и всплески переходных перенапряжений, создаваемые близлежащими ударами молнии или мощными индуктивными коммутациями. Когда эти высоковольтные скачки напряжения распространяются непосредственно в диспетчерскую, они легко превышают электрическую прочность изоляции чувствительных карт аналогового ввода, программируемых логических контроллеров и интерфейсов распределенных систем управления. Такие сбои приводят к катастрофическому разрушению карт, длительным простоям системы и дорогостоящему аварийному ремонту. Чтобы предотвратить эти уязвимости, устройства защиты от перенапряжения должны быть спроектированы так, чтобы безопасно отводить энергию импульса на землю, сохраняя при этом низкое внутреннее сопротивление для поддержания целостности сигнала. Устройство Furse ESP 30E и связанные с ним модели защиты контуров решают эти задачи, объединяя многоступенчатые схемы подавления переходных процессов с соответствием международным стандартам электрической защиты.
Технические характеристики
Номинальное рабочее напряжение: 30 В постоянного тока при 25°C
Максимальное непрерывное рабочее напряжение Uc: 34 В постоянного тока при 25°C
Максимальный ток нагрузки: 0,5 А при 45°C
Сопротивление контура на линию: 2,2 Ом при 20°C
Полоса пропускания: 1,0 МГц для системы 50 Ом
Внутреннее сопротивление линии: 4,4 Ом общая петля при 20°C
Максимальный разрядный ток In (8/20 мкс): 10 кА для формы волны 8/20 мкс
Испытательный ток молнии Iimp (10/350 мкс): 2,5 кА для формы волны 10/350 мкс
Уровень защиты по напряжению Up (между линиями): 45 В при скорости нарастания 1 кВ/мкс
Уровень защиты по напряжению Up (линия-земля): 650 В при скорости нарастания 1 кВ/мкс
Емкость между линиями: 1,0 нФ при 1 кГц
Емкость линия-земля: 60 пФ при 1 кГц
Диапазон температур: от -40°C до +80°C рабочий
Тип монтажа: DIN-рейка TS35 для стандартной рейки 35 мм
Ширина модуля: 7,0 мм в корпусе с узким профилем
Степень защиты корпуса: IP20 по IEC 60529
Соответствие стандартам испытаний: IEC/BS EN 61643-21, протестировано по классу D+C+B
Системная интеграция и аппаратная настройка
Интеграция устройств защиты сигнальных цепей в существующие контуры управления требует внимательного отношения к физическому монтажу, топологии проводки и непрерывности заземления. Ширина модулей ESP 30E и SL30, составляющая 7 мм, позволяет инженерам максимизировать использование пространства на рейках внутри тесных распределительных шкафов и приборных клеммных коробок. Монтаж на DIN-рейку обеспечивает надежную механическую фиксацию и одновременно создает прямой путь с низким импедансом к монтажной рейке, которая должна быть соединена с центральной шиной опорного заземления с помощью толстого медного проводника. Полевая проводка от двухпроводных передатчиков, таких как контуры 4-20 мА или датчики RTD, подключается непосредственно к входным клеммам, в то время как защищенные выходные линии направляются дальше к картам аналогового ввода распределенной системы управления (DCS) или программируемого логического контроллера (PLC). Для передачи всех аналоговых сигналов следует использовать экранированные витые пары, чтобы минимизировать наводки электромагнитных помех. Экран кабеля должен быть правильно подключен к назначенному заземляющему контакту основания защитного устройства, гарантируя, что емкостные шумы отводятся от измерительной цепи без создания нежелательных контуров заземления, которые могут привести к дрейфу сигнала или ошибкам смещения измерений.
Надежность и устойчивость к воздействию окружающей среды
Суровые промышленные условия требуют оборудования, которое сохраняет функциональную стабильность в условиях экстремальных тепловых, механических и электрических нагрузок. Материалы корпуса, используемые в серии Furse ESP, изготовлены из высококачественных самозатухающих инженерных полимеров, соответствующих строгим стандартам воспламеняемости, что защищает внутренние компоненты от локального нагрева и физических воздействий. Технология полупроводниковых лавинных диодов и мощные газонаполненные разрядники работают в тандеме, поглощая повторяющиеся скачки переходной энергии без преждевременной деградации или теплового разгона. Компоновка внутренней печатной платы минимизирует паразитные индуктивность и емкость, гарантируя, что элементы подавления срабатывают быстро в течение наносекунд после возникновения перенапряжения. Кроме того, прочные точки механического соединения противостоят ослаблению, вызванному непрерывной вибрацией установки от близлежащего вращающегося оборудования, насосов и компрессоров. Этот высокий уровень физической и электрической устойчивости продлевает срок службы защитных модулей, уменьшая частоту замен компонентов во время плановых остановов предприятия.
Руководство по выбору и альтернативные варианты
Выбор правильного варианта защиты контура строго зависит от электрических характеристик полевых приборов. Стандартные модели ESP 30E и SL30 подходят для общих двухпроводных контуров управления на 30 В, в то время как специализированные ESP SL30L/4-20 оптимизированы специально для токовых контуров 4-20 мА с питанием для минимизации падения напряжения во время включения. Для схем измерения температуры с использованием трехпроводных термопреобразователей сопротивления варианты ESP RTD и ESP SL RTD обеспечивают сбалансированную защиту по всем трем жилам для предотвращения ошибок измерения, вызванных неравномерным изменением сопротивления линий. Компания北京众平科技股份有限公司 (Beijing Zhongping Technology) предоставляет всестороннюю инженерную поддержку, помогая местным промышленным клиентам изучать схемы соединений трубопроводов и приборов, оценивать требования к импедансу контуров и выбирать подходящие перекрестные артикулы для модернизации существующих систем управления. Технический персонал может оказать помощь в определении точного наличия на складе для срочных требований по обслуживанию оборудования и планового расширения объектов.
Часто задаваемые вопросы (FAQ)
1. Каков типичный срок поставки стандартных складских заказов?
Стандартные складские позиции обычно обрабатываются и отправляются в течение одного-двух рабочих дней с местных распределительных складов.
2. Какая гарантия распространяется на эти устройства защиты сигнальных цепей?
Все поставляемые изделия включают в себя комплексную 12-месячную гарантию производителя, покрывающую дефекты материалов и заводское исполнение.
3. Как ширина 7 мм влияет на конструкцию панели управления?
Ультратонкий профиль 7 мм позволяет осуществлять монтаж высокой плотности на стандартные DIN-рейки, существенно сокращая линейное пространство на панели, необходимое для многоканальной защиты контуров.
4. Можно ли устанавливать эти защитные устройства на находящиеся под напряжением токовые контуры 4-20 мА?
Да, штекерные варианты позволяют извлекать и заменять отдельные защитные модули из основания без прерывания потока тока или отключения полевой проводки.
5. Вносят ли эти устройства измеримое сопротивление в схемы RTD?
Внутреннее последовательное сопротивление строго минимизировано, но инженеры должны учитывать указанное сопротивление контура при расчете общих допусков цепи для высокоточных измерений температуры.
6. Какой стандарт регулирует протоколы испытаний для этих устройств защиты от перенапряжения?
Все устройства проходят строгие испытания в соответствии со стандартами IEC/BS EN 61643-21, охватывающими рабочие параметры производительности классов D, C и B.
7. Как достигается правильное заземление для модулей, устанавливаемых на DIN-рейку?
Заземление устанавливается автоматически через проводящую монтажную ножку на должным образом соединенную DIN-рейку TS35, подключенную к главной шине заземления системы.
8. Доступны ли сменные модули отдельно без изменения базового клеммного блока?
Да, штекерная архитектура позволяет обслуживающему персоналу заменять деградированные модули защиты, оставляя постоянное основание проводки закрепленным на рейке.
