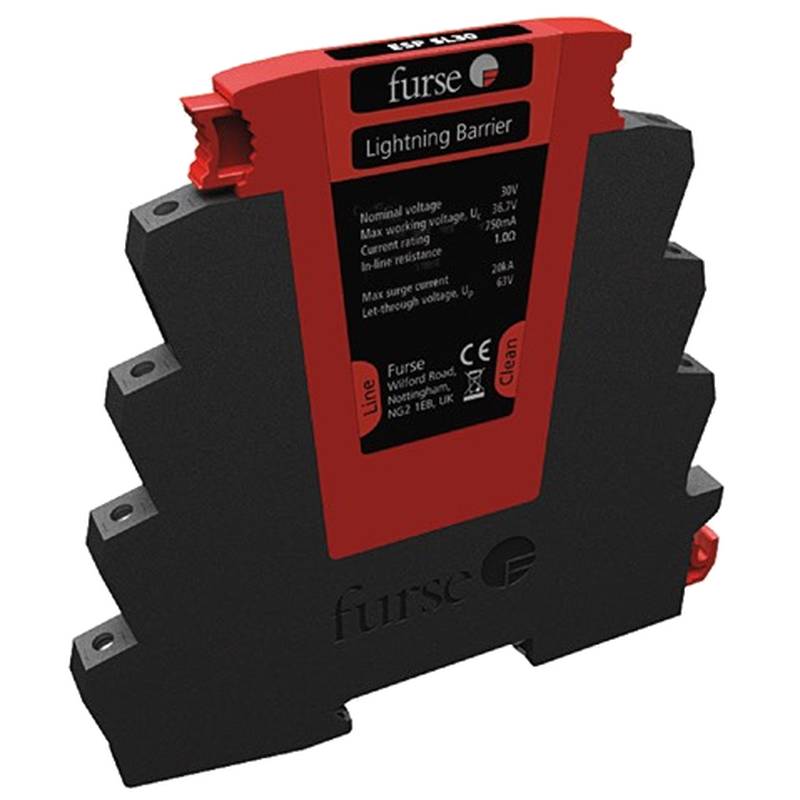

Устройства защиты от импульсных перенапряжений Furse ESP SL15X и ESP SL30X обеспечивают искробезопасную защиту от перенапряжений для линий передачи данных, сигнальных и коммуникационных линий, работающих во взрывоопасных зонах. Сертифицированные по стандартам ATEX и IEC, эти устройства защищают чувствительные цепи измерительного оборудования от молниевых электромагнитных импульсов без ущерба для взрывобезопасности.
Полевые приборы, установленные во взрывоопасных средах, постоянно подвергаются рискам со стороны молниевых электромагнитных импульсов и коммутационных переходных процессов, наводимых в длинных сигнальных линиях. Когда высокоэнергетические выбросы распространяются в зоны Zone 1 или Zone 2, они могут генерировать высокие напряжения или тепловые дуги, которые ставят под угрозу целостность взрывоопасной зоны. Устройства защиты от перенапряжений Furse ESP SL15X и ESP SL30X разработаны специально для минимизации этих угроз путем безопасного отвода импульсных токов на землю при сохранении строгой электрической изоляции. Одобренные для использования в рамках строгих стандартов ATEX и IEC, эти защитные устройства объединяют многоступенчатую гибридную схему защиты, сочетающую быстродействующие полупроводниковые компоненты с мощными газонаполненными разрядниками. Такая конструкция гарантирует, что остаточное напряжение остается исключительно низким, защищая хрупкие электронные входные каскады промышленных датчиков, расходомеров и интерфейсов последовательной связи от катастрофического выхода из строя.
Технические характеристики
Номинальное напряжение: 15 V @ ESP SL15X
Номинальное напряжение: 30 V @ ESP SL30X
Максимальное рабочее напряжение Uc: 16.7 VDC @ ESP SL15X
Максимальное рабочее напряжение Uc: 36.7 VDC @ ESP SL30X
Номинальный ток: 750 mA @ Сигнальная линия
Последовательное сопротивление: 1.0 Ω @ На линию ± 10%
Пропускная способность: 45 MHz @ -3 dB 50 Ω Система
Максимальный ток разряда: 20 kA @ 8 / 20 μs Форма волны
Остаточное напряжение Up: 63 V @ 1 kV / μs Тест
Диапазон температуры окружающей среды: -40°C - +80°C @ Рабочая
Тип монтажа: DIN-рейка Top Hat @ 35 mm
Код заказа ABB: 7TCA085400R0065 @ ESP SL15X
Код заказа ABB: 7TCA085400R0071 @ ESP SL30X
Системная интеграция и аппаратная настройка
Правильная установка устройств ESP SL15X и ESP SL30X требует внимательного отношения к компоновке шкафа и непрерывности заземления в инфраструктуре взрывоопасной зоны. Монтажники должны устанавливать защитное устройство на стандартную 35-миллиметровую DIN-рейку как можно ближе к защищаемому оборудованию или на границе ввода сигнальных кабелей в корпус управления. Интегрированное основание для DIN-рейки обеспечивает надежную механическую фиксацию и устанавливает низкоомное заземляющее соединение. Клеммы проводки рассчитаны на подключение проводников сечением до 4 мм², что позволяет надежно оконцовывать многожильные провода с помощью наконечников или использовать конфигурации с двумя проводами. Экранированные витые пары кабелей должны иметь внешние экраны, надежно подключенные к назначенным клеммам заземления или изолированным основаниям экранов (например, варианты с исполнением /I) для предотвращения образования контуров заземления и эффективного подавления электромагнитных помех.
Надежность и устойчивость к воздействию окружающей среды
Разработанные для суровых промышленных условий, эти модули защиты от перенапряжений обеспечивают высокую эксплуатационную надежность и длительные межсервисные интервалы в экстремальных условиях. Компактный корпус Slim Line оптимизирует пространство на DIN-рейке внутри переполненных взрывозащищенных шкафов управления без ущерба для способности рассеивания тепла. Вставная модульная архитектура отделяет электронный модуль от основания, позволяя обслуживающему персоналу безопасно заменять вставные элементы. Коррозионностойкие клеммные колодки и прочные внутренние компоненты обеспечивают стабильную работу при широких колебаниях температуры и высоком уровне влажности, типичных для уличных нефтехимических установок и морских платформ.
Руководство по выбору и альтернативные варианты
Выбор правильной модели зависит от рабочего напряжения цепи и специфических требований классификации взрывоопасных зон. Модель ESP SL15X (7TCA085400R0065) подходит для цепей 15 В, в то время как ESP SL30X (7TCA085400R0071) соответствует измерительным контурам 30 В, таким как стандартные токовые петли 4-20 мА с поддержкой связи HART. Для приложений, требующих визуальной индикации состояния, варианты со встроенными светодиодами, такие как ESP SL15XL и ESP SL30XL, обеспечивают мгновенную обратную связь о работе. При закупке этих специализированных компонентов компания 北京众平科技股份有限公司 (Beijing Zhongping Technology) поддерживает надежные региональные каналы, чтобы помогать инженерам с подбором аналогов, технической документацией и поставкой оригинальной заводской продукции.
Часто задаваемые вопросы (FAQ)
1. В чем основное отличие между моделями ESP SL15X и ESP SL30X?
Модель ESP SL15X рассчитана на номинальные системы 15 В с максимальным рабочим напряжением 16,7 В постоянного тока (VDC), в то время как ESP SL30X рассчитана на номинальные системы 30 В с максимальным рабочим напряжением 36,7 В постоянного тока (VDC).
2. Сертифицированы ли эти устройства для использования во взрывоопасных средах?
Да, обе модели искробезопасны и одобрены для применения во взрывоопасных зонах в соответствии со стандартами ATEX и IEC.
3. Могут ли специалисты по обслуживанию заменять модуль защиты без переподключения проводов?
Да, штекерная конструкция позволяет заменять верхний модуль защиты с базового основания без отключения полевой проводки или нарушения соединений заземления.
4. Каков максимальный номинальный непрерывный ток для этих устройств защиты сигнальных линий?
Оба устройства поддерживают максимальный номинальный ток сигнала 750 мА.
5. Как последовательное сопротивление влияет на точность измерений в контуре?
Низкое последовательное сопротивление 1,0 Ом на линию вызывает минимальное падение напряжения, гарантируя, что целостность измерений остается неизменной в аналоговых и цифровых контурах.
6. Какова пропускная способность (полоса пропускания) этих устройств защиты от перенапряжений?
Устройства обеспечивают полосу пропускания -3 дБ на частоте 45 МГц в системе 50 Ом, что делает их пригодными для высокоскоростных приложений передачи данных.
7. Как устройства заземляются во время установки?
Заземление удобно осуществляется через встроенный зажимной механизм основания DIN-рейки или с помощью выделенных клемм заземления, связанных с опорной точкой системы.
8. Какой размер провода поддерживается клеммными колодками?
Клеммы принимают сечения проводников до 4 мм², вмещая одножильные или многожильные провода с наконечниками.
9. Каковы сроки поставки и условия гарантии при заказе через 北京众平科技股份有限公司 (Beijing Zhongping Technology)?
北京众平科技股份有限公司 (Beijing Zhongping Technology) предоставляет подлинные оригинальные заводские изделия, подкрепленные стандартной 12-месячной гарантией качества и оперативной местной технической поддержкой.
10. Доступны ли сменные основания, если монтажная клеммная база получит повреждения?
Да, сменные основания, такие как ESP SLX/B и варианты с изолированным экраном, доступны для замены при техническом обслуживании.
