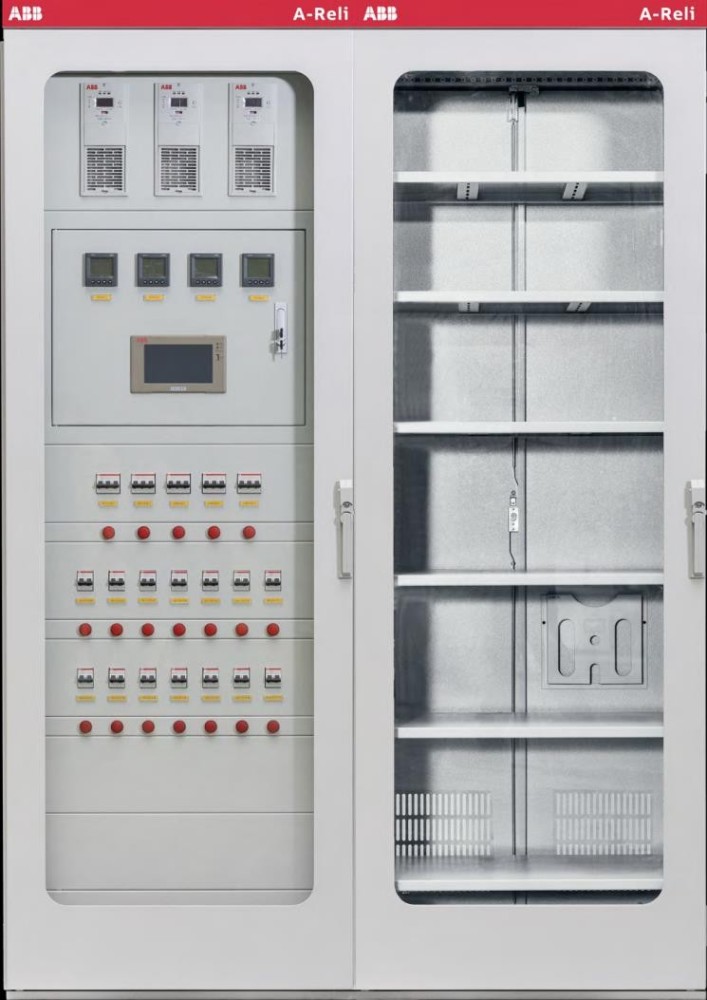

Микропроцессорная система постоянного тока серии ABB A-Reli 220В 100Ач обеспечивает надежное питание для работы и управления высоковольтным распределительным устройством и релейной защитой на электрических подстанциях и промышленных объектах. Данный модульный блок объединяет в себе высокочастотное выпрямление, интеллектуальный контроль аккумуляторных батарей и мониторинг с помощью цветного сенсорного экрана, что гарантирует бесперебойное вспомогательное электроснабжение в сложных промышленных условиях.
Современные электрические подстанции, электростанции и электрифицированные железные дороги в значительной степени зависят от бесперебойного вспомогательного постоянного тока, необходимого для срабатывания высоковольтных выключателей и управления схемами релейной защиты. Главной инженерной задачей на таких объектах является смягчение последствий просадок напряжения, электрических помех и деградации аккумуляторов при сбоях в энергосистеме. Система питания ABB A-Reli 100AH/220V устраняет эти уязвимости за счет передовой высокочастотной коммутационной архитектуры и мониторинга батарей в реальном времени. Модули выпрямителей используют технологию резонансного мягкого переключения LLC по мостовой схеме с пассивной коррекцией коэффициента мощности для оптимизации эффективности преобразования и подавления электромагнитных помех. Тем временем 32-разрядный процессор ARM9, работающий под управлением графического интерфейса LINUX, управляет ядром системы, обеспечивая локальное взаимодействие и удаленную связь через верхние компьютеры для эффективного выполнения функций дистанционного измерения, сигнализации, регулирования и управления.
Технические характеристики
Номинальное входное напряжение переменного тока: 380 В перем. тока ± 15% при 50 Гц
Номинальное выходное напряжение постоянного тока: 220 В пост. тока при непрерывной работе
Номинальная емкость: 100 Ач при 10-часовом режиме разряда
Топология модуля выпрямителя: Высокочастотное мостовое резонансное мягкое переключение (Full-Bridge LLC Resonant Soft-Switching)
Коэффициент мощности: >= 0.92 при номинальной нагрузке
Интерфейс связи: RS485 / Ethernet по протоколу Modbus
Диапазон рабочих температур: -10°C - 50°C в условиях закрытых помещений
Сопротивление изоляции: >= 10 МОм при испытательном напряжении 500 В пост. тока
Интеграция системы и аппаратная настройка
Развертывание системы ABB A-Reli 100AH/220V требует тщательного внимания к физическому размещению, прокладке кабелей и заземлению внутри шкафа управления. Для всех линий связи RS485, соединяющих блок мониторинга с верхней диспетчерской системой управления и сбора данных (SCADA), необходимо использовать экранированные витые пары, чтобы предотвратить повреждение данных из-за переходных высоковольтных коммутационных перенапряжений. Кабели распределения питания, соединяющие выход выпрямителя с шиной управления (KM) и шиной включения (HM), должны иметь сечение, рассчитанное в соответствии с максимальным током непрерывной нагрузки и допустимыми ограничениями падения напряжения. Надлежащее заземление рамы шкафа с использованием медной шины с низким импедансом имеет важное значение для создания надежной опорной плоскости, подавления синфазных электрических помех и защиты чувствительных полупроводниковых компонентов от электростатического разряда.
Надежность и устойчивость к воздействию окружающей среды
Условия работы на промышленных подстанциях подвергают силовую электронику тепловым нагрузкам, воздействию воздушных частиц пыли и колебаниям влажности. Система ABB A-Reli включает в себя надежные стратегии терморегулирования, объединяющие принудительное воздушное охлаждение в модулях выпрямителей высокой мощности с путями естественной конвекции для пассивных узлов, что позволяет поддерживать рабочие температуры в пределах безопасных проектных допусков. Аппаратное обеспечение внутреннего контроля изоляции непрерывно оценивает токи утечки на землю на шине постоянного тока, выдавая предварительные предупреждения до того, как незначительное ухудшение изоляции перерастет в общесистемное замыкание на землю. Кроме того, модульная компоновка позволяет техническим специалистам производить горячую замену отдельных модулей выпрямителей во время планового технического обслуживания, сводя к минимуму время восстановления и поддерживая непрерывную эксплуатационную готовность.
Руководство по выбору и альтернативные варианты
Выбор подходящей емкости системы постоянного тока включает расчет совокупной непрерывной нагрузки всех диспетчерских приборов, сигнальных ламп и аварийного освещения, а также требований к мгновенным токам отключения и включения мощных выключателей. Инженеры должны оценить, соответствует ли конфигурация 220В 100Ач расчетам времени резервного питания от батарей объекта. Для установок, требующих более низких уровней рабочего напряжения, доступен альтернативный вариант серии 110В, соответствующий конкретным номиналам катушек распределительных устройств. Компания 北京众平科技股份有限公司 предоставляет экспертную техническую поддержку, помогая инженерным группам выполнять перекрестный выбор, расчеты профиля нагрузки и подбор локализованных запасных частей для оптимизации процесса системной интеграции.
Часто задаваемые вопросы (FAQ)
1. Каков стандартный срок поставки и гарантийная политика для данного оборудования?
Стандартный график поставки зависит от спецификаций конфигурации и региональной логистики, а на оборудование предоставляется полная 12-месячная гарантия производителя, покрывающая конструктивные и эксплуатационные дефекты.
2. Предоставляет ли компания 北京众平科技股份有限公司 услуги по предпродажному осмотру?
Да, техническая верификация и проверки качества перед отгрузкой проводятся для обеспечения соответствия параметров системы инженерным заказам до отправки.
3. Какие протоколы связи поддерживаются панелью мониторинга?
Система использует стандартные промышленные интерфейсы RS485, работающие по протоколам Modbus, для бесшовной интеграции с платформами SCADA или DCS уровня предприятия.
4. Могут ли модули выпрямителей работать в конфигурации с параллельным резервированием?
Да, несколько высокочастотных модулей выпрямителей поддерживают конфигурации с активным распределением тока для обеспечения резервирования N+1 для критических нагрузок подстанции.
5. Как модуль контроля батарей следит за отдельными элементами?
Модуль непрерывно измеряет напряжение отдельного элемента, внутреннее сопротивление и параметры температуры окружающей среды для обнаружения ранних признаков сульфатации пластин или высыхания.
6. Каково назначение понижающего модуля в панели постоянного тока?
Понижающий модуль регулирует напряжение, подаваемое на шину управления, компенсируя повышенное напряжение шины во время циклов выравнивающего заряда аккумулятора.
7. Подходит ли система для полностью необслуживаемых подстанций?
Да, встроенные функции «четырех теле» (телеизмерение, телесигнализация, телерегулирование и телеуправление) позволяют осуществлять комплексный дистанционный надзор без необходимости постоянного присутствия персонала на месте.
8. Какие процедуры технического обслуживания требуются для выпрямителей с мягким переключением?
Плановое обслуживание ограничивается периодическим удалением пыли с вентиляторов охлаждения, проверкой момента затяжки клемм и проверкой файлов журналов на предмет любых зарегистрированных тепловых или вольтамперных аномалий.
