Введение

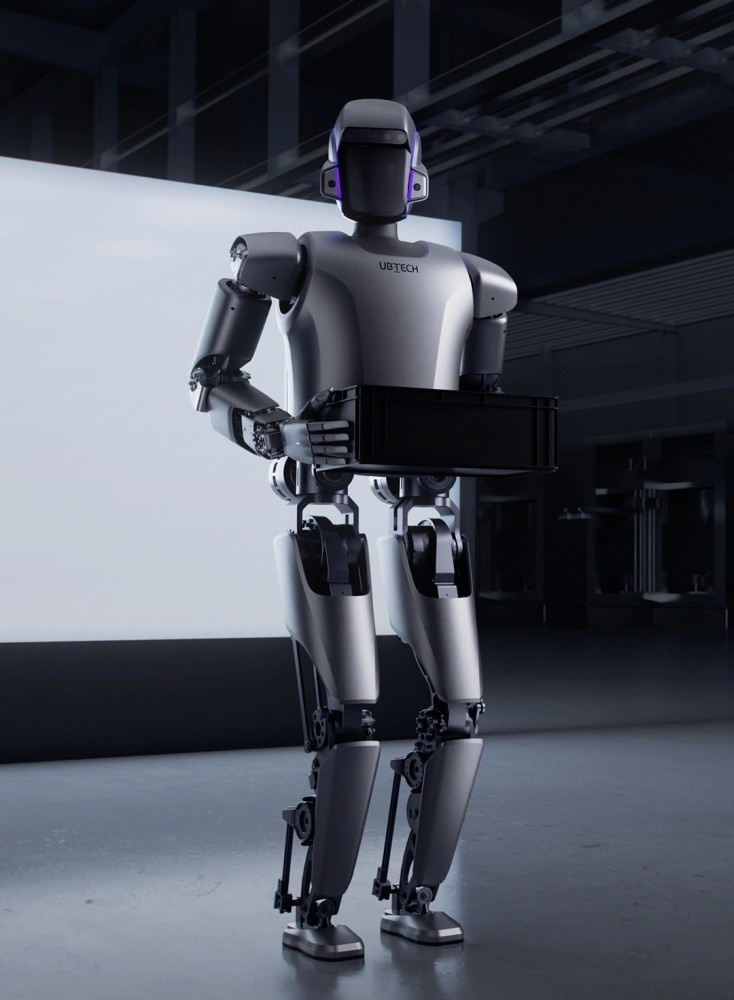

Модернизация ручной сборки или рабочего места контроля качества под гуманоидную робототехнику обычно заставляет инженерные команды идти на болезненный компромисс: развернуть колесный кобот, который неспособен перемещаться по неровным полам или преодолевать препятствия в виде конвейеров, либо пойти на полную перепланировку стоимостью в шесть значных цифр до того, как будет отгружена хотя бы одна единица. Промышленный гуманоидный робот UBTECH Walker S1 разрешает это противоречие. Имея рост 172 см, вес 76 kg, подтвержденную полезную нагрузку при ходьбе 15 kg и 41 степень свободы, Walker S1 прошел многоэтапные заводские испытания на предприятиях BYD, Audi-FAW, Zeekr и Foxconn, где он повысил эффективность сортировки на 120% и сократил время обработки на складе на 40%. Компания Beijing Zhongping Technology поставляет устройства Walker S1 со складов в регионах с полным предпродажным контролем качества (QC), проверкой размеров и 12-месячной гарантией на интеграцию, охватывающей модули суставов и управляющую электронику. Для инженеров предприятий, оценивающих внедрение гуманоидных роботов на существующих линиях, S1 предлагает двуногую платформу, которая вписывается в рабочие места, спроектированные для людей, без демонтажа инфраструктуры.

Технические характеристики

Высота: 172 cm (в вертикальном положении, ±2 cm)

Вес: 76 kg (включая аккумуляторный блок)

Полезная нагрузка (ходьба): 15 kg (стабильная походка сохраняется при номинальной нагрузке)

Степени свободы: 41 DOF (всего тела; 6 на руку с массивом тактильных датчиков)

Максимальный крутящий момент сустава: 250 N·m (интегрированные поворотные шарнирные приводы)

Химический состав аккумулятора: Литий-железо-фосфатный, 54.6 V / 10 Ah / 3.6 kg

Время автономной работы: ~2.0–2.5 часа (комплексный промышленный рабочий цикл)

Время зарядки: ~2 часа (стандартное зарядное устройство, 0–100%)

Скорость ходьбы: 3 km/h (максимальная постоянная)

Задержка визуального распознавания: <70 ms (сквозной конвейер восприятия)

Операционная точность: Миллиметровый уровень (задачи сборки и контроля)

Точность навигационного позиционирования: 10 cm (глобальная); 1 cm (прецизионная стыковка)

Адаптация к местности: максимальная высота ступени/неровной поверхности 3 cm

Интерфейсы связи: Wi-Fi 802.11 a/b/g/n (2.4/5 GHz), Ethernet RJ45, шина реального времени EtherCAT

Степень защиты: IP54 (устойчивость к пыли и брызгам для промышленных сред)

H2-1: Миграция устаревшего оборудования и & размерная совместимость

Модернизация гуманоидной платформы на линии, изначально разработанной для фиксированной автоматизации или ручного труда, прежде всего требует проверки размеров (аудита). Рост Walker S1 (172 cm) помещает его рабочие органы в зону эргономического доступа стандартных сборочных верстаков (высота рабочей поверхности 900–1,100 mm), что означает, что существующие высоты оснастки обычно не требуют модификации. Распределение массы 76 kg — сосредоточенной в туловище и тазовом узле — создает профиль нагрузки на пол, сопоставимый с стоящим оператором-человеком, поэтому фальшпол, рассчитанный на 250 kg/m², принимает устройство без усиления. Там, где возникает размерный конфликт, дело касается радиуса поворота: двуногая походка S1 требует примерно 800 mm свободного бокового пространства во время маневров поворота, и это ограничение отсутствует у колесных коботов на базе AGV. Инженеры предприятия, планирующие переход от подвесной декартовой системы, должны учитывать это, переместив напольную оснастку или кабельные лотки, которые попадают в зону поворота.

Поведение рукопожатия (квитирования) со старыми PLC также меняется во время миграции. Бортовой контроллер Walker S1 внутренне работает под управлением ROS 2, обмениваясь данными через промежуточное ПО DDS, в то время как PLC типичной автомобильной линии ожидает детерминированный ввод-вывод по PROFINET или EtherNet/IP. Обязателен шлюз преобразования протоколов — S1 не поддерживает Profinet «из коробки». Компания Beijing Zhongping Technology предварительно настраивает каждое устройство с проверенным периферийным шлюзом (edge gateway), который отображает данные топиков ROS 2 в регистры Modbus TCP или OPC UA, поэтому PLC видит робота как стандартное устройство удаленного ввода-вывода, а не как чужеродный узел ИИ. Это сохраняет существующую архитектуру защитной блокировки без переписывания логики релейных схем с нуля. Для предприятий, заменяющих старые шарнирные манипуляторы, усилия по интеграции сосредоточены на переобучении точек пути, а не на реинжиниринге топологии цепи безопасности.

H2-2: Протоколы шин, согласование интерфейсов и & эргономика проводки

Граница связи между Walker S1 и инфраструктурой завода — это то место, где буксует большинство проектов модернизации. Внутренняя структура данных робота (ROS 2 поверх DDS) публикует состояния суставов, результаты восприятия и навигационные позы с частотой от 10 Hz до 1 kHz, что представляет собой профиль данных, принципиально несовместимый с циклами сканирования стандартного PLC (10–100 ms). Для решения требуется архитектурный уровень, а не замена проводки. Контейнеризированный промышленный периферийный шлюз располагается между портом Ethernet робота и заводской сетью, нормализуя топики ROS 2 в информационные модели OPC UA с одной стороны и блоки регистров Modbus TCP с другой. Затем PLC потребляет только те дискретные сигналы, которые ему нужны («деталь присутствует», «цикл завершен», «ошибка активна»), в то время как робот сохраняет автономию в планировании траекторий и обходе препятствий. Эта многоуровневая модель управления предотвращает превращение PLC в узкое место для цикла логического вывода ИИ робота.

Эргономика проводки на S1 отдает предпочтение философии развертывания с одним кабелем. Вход питания и трафик данных используют общий объединенный кабель, когда робот работает в проводном режиме; для автономной работы аккумуляторный блок 54.6 V поддерживает полносистемное время работы без внешних кабелей. Полевые инсталляции должны подводить кабель Ethernet к промышленному коммутатору на DIN-рейке, расположенному в пределах 3 метров от исходного положения стыковки робота, удерживая кабельную трассу вне зоны поворота двуногого робота. Для интеграции в шкаф на DIN-рейке периферийный шлюз занимает 4 стандартных места модулей; тепловая нагрузка от шлюза плюс зарядная станция робота добавляют примерно 150 W к корпусу, что обычно не требует дополнительной принудительной вентиляции в шкафу 600×600 mm. Инженеры предприятия, вводящие в эксплуатацию первое устройство S1, должны заложить в бюджет одну полную смену на настройку шлюза, сопоставление пространства имен OPC UA и проверку тегов PLC до того, как робот перейдет в режим производственного квитирования.

H2-3: Проверка на месте, тестирование и & передача в эксплуатацию

Ввод гуманоидного робота в эксплуатацию на действующей линии следует поэтапной последовательности проверки, которая отличается от традиционных рабочих процессов с подвесными пультами обучения роботов. Первый этап проверки — размерный и кинематический: при включенном, но неподвижном S1 инженеры должны убедиться, что конфигурация с 41 степенью свободы достигает каждого целевого положения рабочего места без сигналов тревоги по пределам суставов, а грузоподъемность 15 kg охватывает самую тяжелую деталь в списке задач станции с запасом не менее 20%. Второй этап — целостность связи: 30-минутная приработка моста OPC UA / Modbus с имитированными производственными сигналами подтверждает, что робот подтверждает биты квитирования PLC в пределах указанного окна сквозной задержки ≤100 ms. Сбои на этом этапе почти всегда связаны с конфигурацией VLAN или правилами брандмауэра, блокирующими многоадресную рассылку обнаружения DDS, а не с аппаратным обеспечением робота.

Фаза передачи в эксплуатацию начинается с режима теневой работы (shadow-mode): S1 выполняет последовательность задач, в то время как существующий процесс (ручной или автоматизированный) работает параллельно, без физической связи между роботом и изделием. Это подтверждает время цикла, точность достижения целей и поведение при восстановлении после сбоев без риска для производственного выпуска. Компания Beijing Zhongping Technology предоставляет контрольный список ввода в эксплуатацию, охватывающий 22 проверочные точки, полученные на основе развертывания Walker S1 на автомобильных предприятиях, включая работоспособность циклов аккумулятора, калибровку нулевого положения суставов и задержку отклика на аварийную остановку. Только после того, как данные теневого режима подтвердят, что робот соответствует целевым показателям времени цикла, команда интеграции передает полномочия по выполнению задач S1 и отключает устаревший процесс. После передачи в эксплуатацию 72-часовой тест непрерывной работы с периодической выборкой крутящего момента на наиболее нагруженных суставах устанавливает базовый интервал технического обслуживания для этого конкретного рабочего места.

Часто задаваемые вопросы (FAQ)

Q1: Может ли Walker S1 заменить старый 6-осевой шарнирный робот на существующем постаменте без изменения пола?

Walker S1 — это мобильная двуногая платформа, а не манипулятор на постаменте, поэтому прямая физическая замена фиксированного шарнирного робота требует перепроектирования распределения задач: S1 приближается к рабочему месту пешком и выполняет задачу из положения стоя. Его рост 172 cm и полезная нагрузка 15 kg покрывают зоны досягаемости и нагрузки большинства 6-осевых манипуляторов класса 10–20 kg, но радиус поворота 800 mm должен быть учтен в планировке пола. Компания Beijing Zhongping Technology предоставляет аудит совместимости рабочего места, который сопоставляет траекторию приближения и зону поворота S1 с вашим существующим постаментом и схемой оснастки до подтверждения любого заказа.

Q2: Как Walker S1 справляется с условиями высокой запыленности или масляного тумана, типичными для обрабатывающих ячеек?

S1 имеет класс защиты от проникновения IP54, который устойчив к проникновению пыли и воздействию брызг, но не рассчитан на погружение или непрерывное насыщение масляным туманом. Для сред, превышающих условия IP54, требуется дополнительный герметичный корпус или защитный жилет с избыточным давлением, а интервалы смазки шарнирных модулей должны быть сокращены со стандартного 1500-часового цикла до 800 часов. Компания Beijing Zhongping Technology поставляет комплект уплотнений для суставов и может предварительно установить пакет защиты окружающей среды перед отгрузкой для внедрения в обрабатывающие ячейки.

Q3: Каковы минимальный объем заказа и стандартный срок выполнения для Walker S1 через Zhongping?

Минимальный объем заказа (MOQ) составляет 1 единицу для оценочных заказов и 3 единицы для ценовых уровней производственного развертывания, при этом скидки за объем применяются от 5 единиц и выше. Единицы со склада в регионах отгружаются в течение 10–15 рабочих дней; нестандартные конфигурации с предварительно установленными пакетами интеграции требуют срока поставки 4–6 недель. Компания Beijing Zhongping Technology поддерживает постоянный запас суставных модулей, аккумуляторных блоков и плат управления для поддержки как оценочных, так и производственных заказов без ожидания распределения с завода.

Q4: Поддерживает ли Walker S1 OPC UA «из коробки» или шлюз требуется всегда?

Внутренняя архитектура S1 — это ROS 2 поверх DDS; OPC UA не является родным протоколом на контроллере робота. Каждое развертывание требует шлюза протоколов для преобразования данных топиков ROS 2 в OPC UA или Modbus TCP для использования PLC. Компания Beijing Zhongping Technology поставляет предварительно настроенный периферийный шлюз с каждым устройством, включая проверенную карту пространств имен OPC UA для стандартных рукопожатий промышленных задач, что исключает индивидуальные работы по интеграции, которые обычно занимают 2–3 инженерных дня на одного робота.

Q5: Каковы критические интервалы профилактического обслуживания для Walker S1 при непрерывной работе?

Суставы с волновыми редукторами требуют пополнения консистентной смазки каждые 1500 часов работы и полной замены смазки через 5000 часов; аккумуляторные блоки демонстрируют измеримое снижение емкости после 12–18 месяцев интенсивного ежедневного циклирования, а замена рекомендуется при 70% от первоначальной емкости. Выборочная проверка крутящего момента суставов каждые 500 hours выявляет износ подшипников до того, как он проявится в виде дрейфа позиционирования. Компания Beijing Zhongping Technology включает шаблон графика технического обслуживания в комплект каждого устройства и держит на складе все расходные материалы для отправки на следующий день в течение гарантийного срока.

Q6: Как время автономной работы аккумулятора Walker S1 согласуется со стандартными 8-часовыми сменными графиками?

S1 обеспечивает примерно 2.0–2.5 часа автономной работы при комплексной нагрузке за заряд, с циклом перезарядки 2 часа. Для односменного развертывания это требует либо смены аккумулятора в середине смены (блок заменяется в полевых условиях), либо планирования задач робота так, чтобы они укладывались в 2-часовое окно с перерывом на подзарядку. Компания Beijing Zhongping Technology рекомендует конфигурацию с заменой аккумулятора для предприятий, эксплуатирующих S1 в течение полной 8-часовой смены, и поставляет второй аккумуляторный блок и внешнее зарядное устройство в составе стандартного интеграционного комплекта.

Q7: каким стандартам соответствия безопасности отвечает Walker S1 для совместной работы рядом с работниками-людьми?

Архитектура безопасности S1 включает 360° мультимодальное восприятие с использованием RGB-D камер для мониторинга окружающей среды со временем отклика на аварийную остановку менее 100 ms. Платформа разработана в соответствии с требованиями ISO для безопасности промышленных роботов, с обработкой отказоустойчивых входов со стороны управления. Компания Beijing Zhongping Technology предоставляет шаблон оценки рисков для конкретной площадки и проверяет, что защитные расстояния зоны развертывания и логика блокировки соответствуют требованиям охраны труда и техники безопасности (EHS) предприятия перед вводом в эксплуатацию.

Q8: Может ли Walker S1 перемещаться между несколькими рабочими местами на одной производственной линии без направляющих рельсов или напольных меток?

Да — S1 использует двухэтапный семантический VSLAM для навигации, достигая точности глобального позиционирования 10 cm и прецизионной стыковки 1 cm на рабочих местах без необходимости использования магнитной ленты, QR-кодов или светоотражающих меток на полу. Робот строит и поддерживает семантическую карту производственного цеха, отличая постоянное оборудование от временных препятствий, таких как вилочные погрузчики и паллеты. Компания Beijing Zhongping Technology выполняет первоначальное создание SLAM-карты во время ввода в эксплуатацию и обучает команду технического обслуживания предприятия процедурам обновления карт при изменениях планировки.

Q9: Какие запасные части предприятию следует иметь на складе для первого года эксплуатации Walker S1?

Наиболее быстро изнашиваемыми расходными материалами являются аккумуляторный блок (ожидаемый срок службы 12–18 месяцев при интенсивном циклировании), комплекты смазки волновых редукторов (интервал обслуживания 1500 часов) и массивы тактильных датчиков кончиков пальцев (подвержены износу при повторяющихся задачах захвата). Сами суставные модули рассчитаны на 15 000–30 000 часов непрерывной работы при номинальной нагрузке, что относит их к категории ежегодной или двухгодичной замены. Компания Beijing Zhongping Technology рекомендует исходный комплект запасных частей, содержащий один аккумуляторный блок, два комплекта смазки и один комплект датчиков кончиков пальцев на каждую развернутую единицу.

Q10: Как Walker S1 реагирует на внезапные изменения нагрузки или заклинивание деталей во время манипуляционной задачи?

Управление движением всего тела S1 использует обучаемые адаптивные алгоритмы, которые регулируют крутящий момент суставов в реальном времени на основе обратной связи по усилию от тактильных датчиков кончиков пальцев и датчиков силы/момента на запястье. Когда заклинивание детали превышает запрограммированный порог усилия, робот выполняет контролируемую последовательность отвода назад и выдает код ошибки на PLC, а не форсирует сустав и не рискует повредить редуктор. Компания Beijing Zhongping Technology настраивает пороговые значения реагирования на ошибки во время ввода в эксплуатацию на основе конкретных деталей и оснастки на вашем рабочем месте, а также документирует сопоставление кодов ошибок для вашей команды обслуживания.
