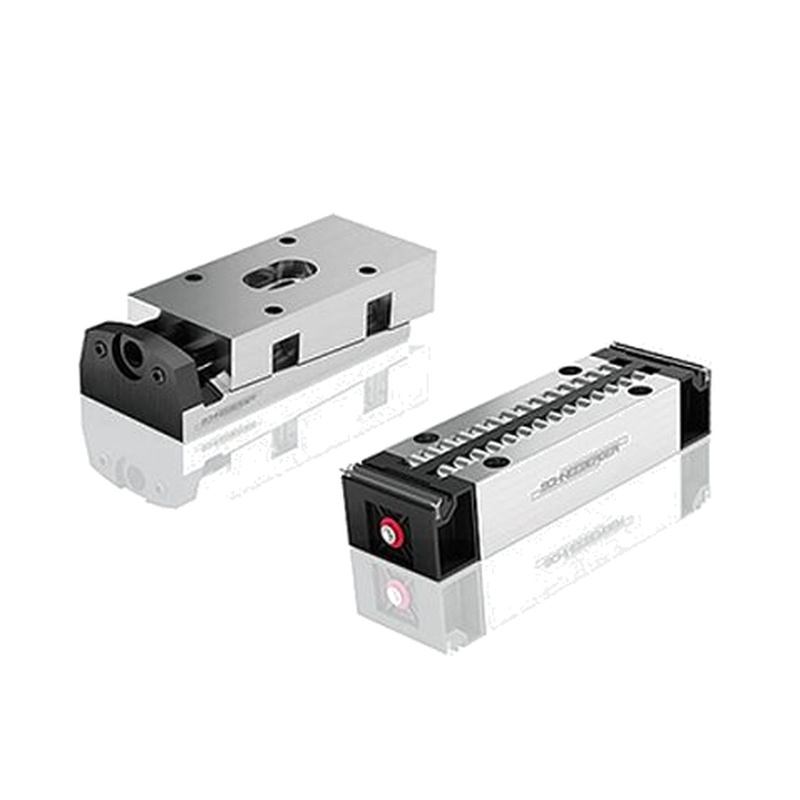

Точная монорельсовая система Schneeberger MR W 55-B-G2-V2 обеспечивает беспрецедентную нагрузочную способность для тяжелой промышленной автоматизации. С шириной рельса 55 мм, средней G2
предварительная нагрузка, и уплотнения с тремя губами V2, он обрабатывает динамические нагрузки до 63,7 кН на скоростях 6 м / с. Разработано для применений высокой жесткости, таких как портальные мельницы, машины для лития под впрыском, и
шлифовки лопасти турбины, он поддерживает повторяемость ±0.001мм при экстремальных силах.
Параметры продукта
Значение параметра
Ширина рельса 55 мм
Класс предзагрузки G2 (средняя предзагрузка)
Тип уплотнения V2 (защита IP69K)
Динамическая нагрузка (C) 63,7 кН
Статическая нагрузка (C) ₀)98.0 kN
Максимальная скорость 6 м/с
Повторяемость ±0.001 мм
Рабочая температура-30°C до +120°C
Материал Корпус-закаленная сталь (HRC 60±2)
Критические преимущества
1. Экстремальная производительность нагрузки
98.0 Статическая нагрузка кН поддерживает промышленные штамповые прессы мощностью более 100 тонн. Запатентованная геометрия ролика минимизирует концентрацию напряжения при высоком ускорении.
2. Усовершенствованная защита от загрязнения
Уплотнители V2 выдерживают стирку под давлением 100 бар при пищевой переработке. Исключение частиц в наномасштабе (& amp; lt; 0,2 мкм) соответствует стандартам чистой комнаты класса 3 ISO.
3. Термическая компенсация
Коэффициент теплового расширения (± 0,5 мкм / м · К) почти нулевый обеспечивает точность в клетках литья под давлением. Специальный сплав поддерживает твердость выше 100°C.
Промышленные приложения
Аэрокосмическая:Титановые фрезеры, требующие стабильности на микронном уровне
Автомобиль: 1500-тонная позиционирование тормозного инструмента
Энергия: Системы профилирования лопастей гидравлических турбин
Тяжелые машины: портальные краны с 20m+spans
Установка& амп; Техническое обслуживание
Протокол монтажа
Достигнуть монтажа поверхности flatness≤0.005mm/m.Torque болты M12 до 45Nm в диагональной последовательности. Проверьте выравнивание с лазерными трекерами 0,01 мм/м.
Управление смазкой
Используйте Schneeberger Optigrease GR-300 каждые 200 км. В влажных условиях применяйте ежемесячно. Полностью очистить старый жир перед пересмазкой.
Критические меры предосторожности
Никогда не ударяйте сборки вагонов - предварительно загруженные ролики повреждают необратимо. Всегда используйте антистатическое оборудование. Избегайте тепловых ударов & амп; gt; 20°C/мин.
1. Как ширина 55 мм повышает жесткость по сравнению с меньшими рельсами?
Повышенная ширина рельса обеспечивает на 70% более высокое сопротивление нагрузке момента по сравнению с 45-мм моделями. Это предотвращает угольное отклонение во время асимметрической нагрузки в бурении с ЧПУ
мельницы. Четырехточечная конструкция контактного ролика еще больше повышает жесткость при ускорениях 50G.
2. Какие чистящие средства безопасны для уплотнений V2 в фармацевтическом применении?
Используйте изопропиловый спирт (концентрация 70%) или ферментальные очистители. Избегайте растворов на основе хлора, разрушающих фторополимерные губы. После очистки, проверьте уплотнения с обнаружением ультрафиолетовых ламп
микро-трещины. Всегда пересмазывайте после процедур очистки.
3. Могут ли эти рельсы работать в криогенных условиях ниже -30 ° C?
Да, с специальными смазочными материалами, такими как Krytox GPL-207. Предварительное охлаждение компонентов постепенно перед операцией. Термическое сокращение требует
Рекалибрация систем позиционирования.
4. Как диагностировать преждевременный износ роликов в сценариях высокой нагрузки?
Проведение анализа вибрации для обнаружения частот выше 8 кГц. Проверьте гоночные полосы с помощью испытаний магнитных частиц на микропиттинг. Проверьте, что давление смазки достигает всех внутренних
каналы. Перегрузка вызывает герцианское напряжение, превышающее 4000 МПа.
5. Какая подготовка поверхности предотвращает гальваническую коррозию на алюминиевых рамах?
Нанесите 200 мкм анодированное покрытие с пропитанием PTFE. Используйте диэлектрические дистанционеры между рельсом/рамой. Поддерживайте воздушный разрыв 0,5 мм вокруг точек монтажа. Никогда не смешивайте стальные крепления
с алюминиевыми основаниями.
6. Доступны ли взрывоопасные версии для опасных районов?
Сертифицированные ATEX модели оснащены искростойкими сплавами и проводящим жиром. Статическое рассеивание & амп; lt;10⁶ Ом предотвращает зажигание. Требует заземления каждые 1,5 м через медные плетины.
7. Как рассчитать срок службы при переменных нагрузках?
Применить измененную формулу ISO 281:L ₁₀ₘ= (С/П) ³×f ₁×f₂×f₃. Включите факторы ударной нагрузки с использованием правила Майнера. Программное обеспечение SL-Cal Schneeberger автоматизирует расчеты для сложных задач
циклы.
8. Можно ли заменить вагоны без удаления железных дорог?
Да, используя комплект Schneeberger CAR-TOOL-55. Требует окончательного прозора 50 мм. После установки, запустить цикл прорыва 20 км ниже 0,5 м / с. Значения крутящего момента должны быть повторно проверены после
замена.
9. Какие инструменты выравнивания обеспечивают многорельсовый параллелизм?
Используйте автоколлиматоры с разрешением 0,5 дуговой секунды. Для & амп; gt; 4м расстояния, используют лазерные интерферометры. Толерант шима должен быть в пределах 0,002 мм на метр. Термический рост
Компенсация имеет решающее значение.
10. Как работают уплотнения V2 в среде абразивных частиц?
Проверено по стандартам ISO 12103-1 A4 для пыли. Интегрированные скребки выбрасывают& амп; gt; 98% 60μm grit.Combine с внешним мехом для расширенной защиты в операциях литья песка.
Проверяйте чистильники ежеквартально.
