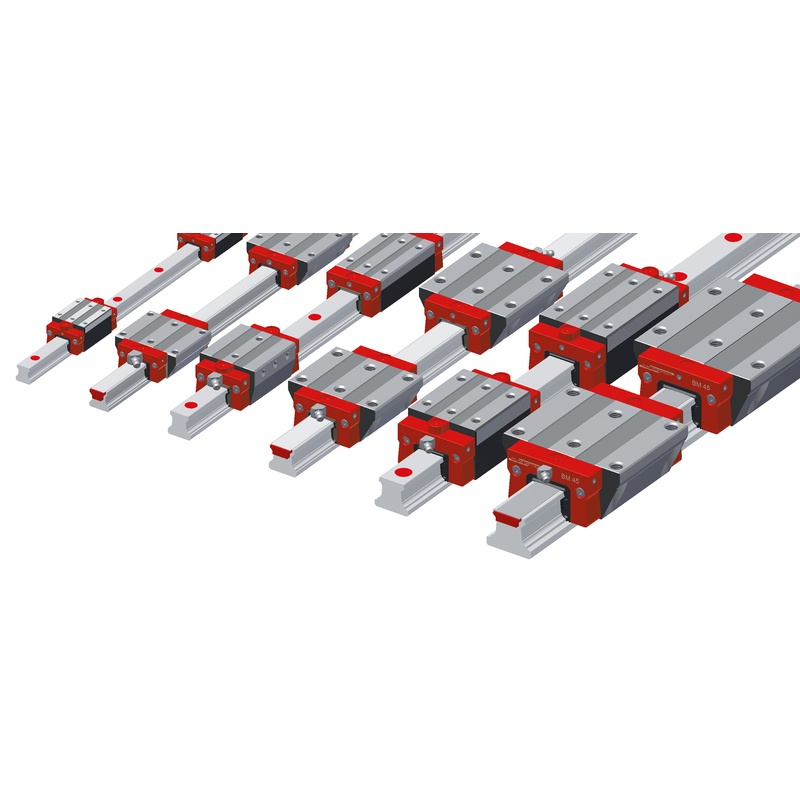

Линейный модуль SCHNEEBERGER BM W 20-B-G2-V2 обеспечивает высокую точность с жестким профилем 20 мм и шаровой винтовым приводом. Разработано для динамических нагрузок 500N
и повторяемость ± 0,005 мм, он превосходит в автоматизации ЧПУ и роботизированной обработке. С упроченными стальными направляющими и защитой IP54, он выдерживает металлические чипы / охлаждающие жидкости в суровых
промышленных сред.
Параметры продукта
Значение параметра
Ширина модуля 20 мм
Тип привода Шеричный винт (класс C5)
Max.Stroke Длина 1500 мм
Макс. скорость 1,2 м/с
Повторяемость ±0,005 мм
Динамическая нагрузка 500 Н
Статическая нагрузка 1500 Н
Винтовый свинец 5/10/20 мм
Твердость 200 Н/мкм
Класс защиты IP54
Ключевые особенности & amp; амп; Преимущества
Жесткость промышленного класса
Двойные предварительно загруженные направляющие пути выдерживают нагрузки момента 15 Нм. Идеально подходит для позиционирования фрезерного крепления.
Нульовый шариковый винт
Загрузочные винты класса C5 поддерживают точность после 10 000 + км путешествия. Предварительная нагрузка регулируемая с помощью комплектов дистанционеров.
Интегрированная безопасность
Вход STO (Safe Torque Off) позволяет соблюдать требования безопасности PLd категории 3 для совместных элементов.
Термическая стабильность
Композитная конструкция алюминия-стали минимизирует тепловый рост (0,003 мм / ° С). Доступны дополнительные холодильные куртки.
Сценарии применения
ЧПУ переменчики инструментов: 24/7 позиционирование интерфейса шпинделя
Автоматизация пресса: обработка штамповки в штамповых линиях
Координатные измерительные машины: точное выравнивание головки зонда
Установка& амп; Примечания об использовании
Протокол монтажа
Мелить монтажную поверхность к & amp; амп; lt; плоскость 5 мкм на 100 мм
Крещущий момент болтов M5 до 4,5 Нм в крестовом узоре
Лазерно-выравнивающий винтовый параллелизм в пределах 0,02 мм/м
Требования к техническому обслуживанию
Пересмазка винта каждые 300 часов (жир SCHNEEBERGER EP2)
Проверьте чистильники ежеквартально на проникновение частиц
Монитор предварительной нагрузки через изменение крутящего момента (& amp; amp; lt; 10% базовая линия)
Критические предупреждения
⚠️ Никогда не поднимайте вагоном - используйте профильные поднимающие клапаны
⚠️ Избегайте конденсации: предварительное нагревание до окружающей среды + 5 ° C в холодных запусках
⚠️ Чувствительная к ESD: Земля через специальный терминал GND
1. Как оптимизировать срок службы шаричного винта в высоконагрузочных приложениях?
Держите осиевые нагрузки ниже 80% динамической мощности. Поддерживайте толщину & amp; смазочной пленки; амп; gt; 0,1 мкм. Используйте программное обеспечение SRA SCHNEEBERGER для анализа распределения нагрузки. План вибрации
Анализ каждые 2000 часов.
2. Могу ли я использовать этот модуль в вертикальных обрабатывающих центрах?
Да, монтаж оси Z поддерживает полезные нагрузки 35 кг. Всегда включайте системы контрбаланса. Проверьте, что крутящий момент тормоза двигателя превышает момент полезной нагрузки в 1,5 раза. Уплотнительный винт заканчивается против
проникновение охлаждающей жидкости.
3. Какие контроллеры достигают точности ± 0,005 мм?
Пара с приводами EtherCAT (например, Beckhoff AX8000). Реализуйте полностью закрытую петлю с линейными масштабами 0,1 мкм. Компенсация теплового дрейфа через интегрированные датчики.
4. Как справиться с загрязнением чипов в обрабатывающих клетках?
Установите дополнительные стальные скребки (P / N: SCR-20B). Маршрут очистки воздуха через профильные каналы. Восточный модуль≥15°от горизонтального для облегчения падения мусора.
5. Возможна ли регулировка предварительной нагрузки шарового винта?
Да, через дистанционные комплекты (PK-20B). Требуется ключ крутящего момента 50Нм и индикатор циферблата. Целевая 5 мкм осиевая игра после 100 км пробега.
6. Какие характеристики двигателя соответствуют производительности 20-B-G2-V2?
Выберите серво 400W + с 24-битными кодерами. Сохранение соотношения инерции 3:1. Используйте адаптер MA-20B SCHNEEBERGER для прямого соединения.
7. Как восстановить точность после аварии?
Во-первых, проверьте прямоту винта с измерителем толерантности 0,01 мм / м. Заменить перевозку, если удар превышает 300N. Перекалибрируйте домашнее положение с помощью механической кропки.
8. Поддерживает ли он многоосные конфигурации портала?
Да, с копланарными пластинами выравнивания (CP-20). Синхронизация с помощью перекрестного управления. Ошибка Max.sync: 0,02 мм над путешествием 1 м.
9. Какие интервалы смазки применяются при переработке пищевых продуктов?
Смары NSF H1 требуют 150-часовых циклов. Чистые остатки с помощью растворителей пищевого качества. Еженедельно проверять рост микробов в влажных условиях.
10. Как интегрировать функции безопасности STO?
Провод двухканальных сигналов к штифтам 12/13.Test еженедельно через симулированную потерю мощности. Валидация требует PLd-сертифицированных реле безопасности.
