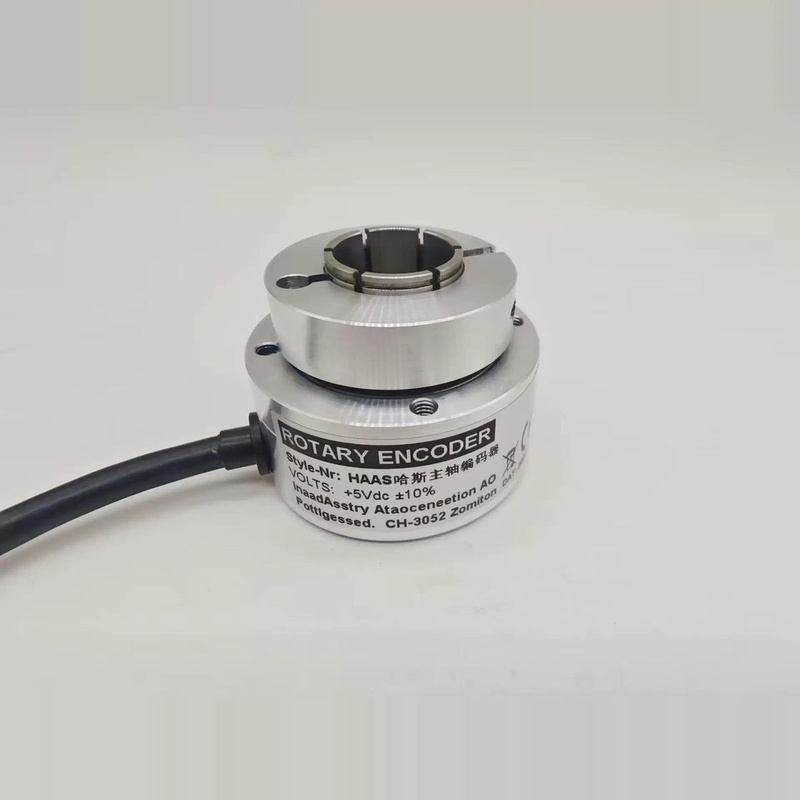

HAAS 93-1902/4096CPR/30-5840 Кодер шпинделя с ЧПУ высокого разрешения

HAAS 93-1902/4096CPR/30-5840 является важным компонентом в экосистеме ЧПУ HAAS, специально разработанной в качестве высокопроизводительного кодера шпинделя. Это устройство имеет первостепенное значение для закрытого цикла управления шпинделем станка-инструмента, обеспечивая точное контроль и поддержание скорости вращения и углового положения. С разрешением 4096 импульсов на оборот (CPR), этот кодер с ЧПУ обеспечивает мелкозернистую обратную связь, необходимую для передовых операций обработки, таких как жесткое зажигание, ориентация шпинделя для смены инструмента и синхронизированное контурирование оси С. Его надежная конструкция адаптирована для того, чтобы выдерживать суровые условия машинных цехов, имея дело с загрязнителями, такими как охлаждающая жидкость, масляный туман и металлические частицы, обеспечивая при этом

1.Обзор продукта и интеграция системы

Шпиндельный кодер в основном является сенсорным устройством, которое преобразует механическое движение вращающегося вала в электрический сигнал. Модель HAAS 93-1902 выполняет эту задачу с высокой верностью, действуя в качестве "глаз" шпинделя для системы управления машиной. В отличие от линейных кодеров, которые измеряют прямое движение, этот ротационный кодер предназначен для мониторинга поворотного вращения шпинделя. В системе ЧПУ HAAS обратная связь от этого кодера непрерывно передается в основной блок управления. Это создает систему закрытого цикла, где командуемая скорость шпинделя (например, 5000 об/мин) постоянно сравнивается с фактической измеренной скоростью. Если возникает какое-либо отклонение из-за изменения нагрузки, система управления мгновенно компенсирует, регулируя крутящий момент двигателя, тем самым поддерживая установленную скорость в различных условиях резки. Эта интеграция имеет жизненно важное значение для таких процессов, как жесткое зажигание, где вращение шпинделя должно быть идеально синхронизировано с подачей оси Z для точного резания нитей.

2.Технические характеристики и характеристики производительности

Идентификация и способность этого кодера определяются его специфическим кодом модели. 93-1902 - это номер основной части HAAS, идентифицирующий его как подлинный компонент OEM, предназначенный для беспрепятственной совместимости. Спецификация 4096 CPR является ключевым показателем производительности, указывающим разрешение кодера. Это большое количество импульсов означает, что система управления получает 4096 различных цифровых сигналов за каждый отдельный оборот шпинделя. Это приводит к угловому разрешению менее 0,1 градуса, что позволяет исключительно точно управлять положением. Это высокое разрешение позволяет точно ориентировать шпиндель, где шпиндель должен остановиться в точном, повторяемом угловом положении для автоматической смены инструмента. Сегмент 30-5840 номера модели часто относится к конкретным деталям конфигурации, которые могут включать тип выходного сигнала и физическую длину кабеля и интерфейс. Эта конкретная модель предназначена для взаимодействия непосредственно с системами управления HAAS, обеспечивая совместимость с подключением и воспроизведением и надежную целостность сигнала без необходимости внешних преобразователей сигнала.

3.Основные особенности дизайна и конструкции

Продолжительность кодера HAAS 93-1902 является результатом его специальной конструкции для требовательных промышленных условий. Корпус обычно изготовлен из прочных материалов, таких как обрабатываемый алюминий или затвержденный полимер, предлагая смесь легкого веса и устойчивости к физическому удару и коррозии. Критическое значение для его работы имеет вал и подшипник. Эти компоненты разработаны для высокоскоростной работы и герметизированы, чтобы предотвратить проникновение охлаждающей жидкости, масла и мелкой абразивной пыли, которые являются общими загрязнителями в обрабатывающем центре. Эта прочная уплотнение имеет важное значение для достижения длительного срока службы и предотвращения преждевременного сбоя. Технология датчика внутри часто основана на оптической системе, включающей стеклянный или металлический диск с чрезвычайно тонкими решетками. Источник света (светодиод) и фотодетектор с обеих сторон этого диска работают вместе, чтобы генерировать электрические импульсы, когда диск вращается с шпинделем. Эта оптическая конструкция предпочитается своей высокой точностью, низким трением и отличным откликом на высокие скорости.

4.Области применения и оперативные преимущества

Основное применение этого кодера ЧПУ заключается в обеспечении передовых функций шпинделя, которые необходимы для современной, эффективной обработки. Для жесткого крана кодер обеспечивает вращение шпинделя и линейное спуск крана в часть идеально синхронизированы, предотвращая разрыв крана или снятие нитей. В ориентации шпинделя он обеспечивает точную обратную связь, необходимую для остановки шпинделя в определенном угольном месте, что имеет решающее значение для автоматических сменителей инструментов, чтобы правильно захватывать и освобождать инструменты. Кроме того, когда управление HAAS оснащено возможностью C-оси, этот кодер высокого разрешения позволяет шпинделю функционировать в качестве точного вращающегося стола, что позволяет выполнять сложные операции контурирования, такие как фрезерные шестиугольники или бурение отверстий на круге болтов без необходимости отдельной вращающейся оси. Оперативные преимущества существенные. Он напрямую повышает точность обработки и повторяемость, снижает скорость отхода, обеспечивая, что такие процессы, как крачка, выполняются правильно, и увеличивает общее время работы оборудования, обеспечивая надежную, бесплатную эксплуатацию. Использование подлинного кодера HAAS, такого как 93-1902, гарантирует оптимальную связь с управлением машиной, устраняя проблемы совместимости и обеспечивая выполнение всех передовых функций, как это предусмотрено производителем.

Расширенная перспектива: критическая роль кодеров в обработке ЧПУ

Понимание более широкого контекста устройств обратной связи разъясняет, почему компонент, такой как HAAS 93-1902, незаменим для автоматизированного производства.

1. цикл обратной связи: открытые против закрытых систем

При управлении движением система открытого цикла работает без обратной связи; Команда отправляется двигателю (например, шаговому двигателю) с предположением, что она была выполнена. Это просто и экономически эффективно, но подвержено ошибкам, если двигатель пропускает шаги из-за перегрузки. Напротив, практически все современные станки с ЧПУ, включая мельницы и токарные станки HAAS, работают по принципу закрытого цикла для критических ос и шпинделя. Шпиндельный кодер является фундаментальной частью этого закрытого цикла. Он обеспечивает проверку в режиме реального времени того, что шпиндель выполняет команды. Если управление обнаруживает несоответствие между командованным состоянием и обратной связи от кодера, оно может генерировать тревогу, остановить программу или активно исправить ошибку, таким образом защищая машину, инструмент и часть от повреждения.

2. сравнительный анализ: кодер шпинделя против кодера сервомотора

Хотя оба являются ротационными кодерами, кодер шпинделя и кодер серводвигателя часто имеют разные приоритеты конструкции. Серво-кодер, обычно прикрепленный к сервомоторам, приводящим оси X, Y и Z, требует чрезвычайно высокого разрешения (часто в диапазоне миллионов счетов на оборот) для достижения точного позиционирования и плавного движения на очень низких скоростях. Однако кодер шпинделя оптимизирован для высокоскоростной работы. Его разрешение, хотя все еще высокое (например, 4096 CPR), сбалансировано с необходимостью надежного генерирования и обработки сигналов при очень высоких оборотах в минуту (например, 10 000 оборотов в минуту или более). Его основными функциями являются регулирование скорости и угловое позиционирование, а не ультратонкое микропозиционирование. Кроме того, кодеры шпинделя часто построены с более надежной уплотнением для обработки прямого воздействия на обрабатывающую среду, которая обычно более жестка на шпинделе по сравнению с шариковыми винтовыми приводами линейных ос.

3. Установка, устранение неполадок и обслуживание

Правильная установка является ключом к долговечности и точности кодера шпинделя. Он должен быть установлен с точной выравниванием к валу шпинделя, чтобы предотвратить износ подшипника и утечку сигнала. Монтаж также должен быть безопасным, чтобы противостоять вибрации. С точки зрения устранения неполадок симптомы неисправного кодера могут включать колебания скорости шпинделя, сигналы тревоги, связанные с "потерей синхронизации шпинделя" или "ошибкой ориентации" и неточной нитью. Техническое обслуживание, как правило, минимальное, но должно включать в себя сохранение окружающей области чистотой и периодическое осмотрение устройства на предмет физического повреждения или накопленного мусора, который может нарушить пломбы. Кабель и разъем также являются общими точками сбоя и должны проверяться на целостность.

Часто задаваемые вопросы (FAQ)

Что означает разрешение 4096 CPR для моих операций по обработке?

Разрешение 4096 CPR означает, что система управления получает 4096 дискретных частей позиционной информации за каждый отдельный оборот шпинделя. Этот высокий уровень детализации имеет решающее значение для точных задач. Для ориентации шпинделя он позволяет управлению остановить шпиндель в пределах доли градуса для надежных изменений инструмента. В жестком кране, он обеспечивает вращающееся положение шпинделя идеально заблокировано к положению оси Z, предотвращая слом крана и обеспечивая высококачественные нити. Для простого управления скоростью он обеспечивает очень стабильный и точный сигнал обратной связи скорости.

Можно ли этот кодер использовать в качестве замены на машинах, не являющихся HAAS?

Хотя технически это ротационный кодер, который выходит стандартные квадратные волновые сигналы (вероятно, с дифференциальными каналами A, B и Index), он специально калибрирован и настроен как подлинная часть HAAS OEM. Использование его на другой марке машины с ЧПУ потребует проверки электрической совместимости (напряжение, тип сигнала), физической совместимости монтажа и обеспечения соответствия разрешения требованиям иностранной системы управления. Для оптимальной и гарантированной производительности на машине HAAS настоятельно рекомендуется оригинальная часть HAAS 93-1902.

Каковы наиболее распространенные признаки отказа кодера шпинделя?

Наиболее распространенными симптомами являются тревоги, связанные с шпинделем, на экране управления, такие как "потеря синхронизации шпинделя" или "ошибка ориентации шпинделя". Вы также можете наблюдать, как шпиндель работает с неправильной скоростью, колебается скоростью при постоянной нагрузке или не останавливается в правильном положении для смены инструмента. В таких процессах, как жесткое зажигание, неисправный кодер обычно вызывает сломанные краны или плохо сформированные нити из-за потери синхронизации.

Как окружающая среда внутри машины с ЧПУ влияет на срок службы кодера?

Среда машинного цеха является одной из самых суровых для электронных компонентов. Кодер постоянно подвергается вибрации от шпинделя и резающих сил, колебаний температуры и всепроникающих загрязнителей, таких как туман охлаждающей жидкости, смазочное масло и мелкие металлические чипы. HAAS 93-1902 построен для сопротивления этим факторам с герметическими корпусами и подшипниками, но экстремальное воздействие или прямое проникновение жидкости все еще может привести к преждевременному сбою. Правильное обслуживание машины, включая контроль загрязнения охлаждающей жидкости и сохранение чистой области шпинделя, напрямую способствует более длительному сроку службы кодера.

Требуется ли профессиональная калибровка после замены этого кодера?

В большинстве случаев на машине HAAS простая замена кодера подлинной частью не требует ручной калибровки в традиционном смысле. Однако после установки часто необходимо выполнить процедуру настройки "Ориентация шпинделя" через программное обеспечение управления машиной. Эта процедура учит управляющему точной связи между индексным импульсом кодера (который указывает на один полный оборот) и физическим положением шпинделя. Этот шаг имеет решающее значение для обеспечения того, чтобы изменения инструмента происходили надежно и точно.
