HAAS 93-32-4300E Промышленная система управления материнской платой с ЧПУ

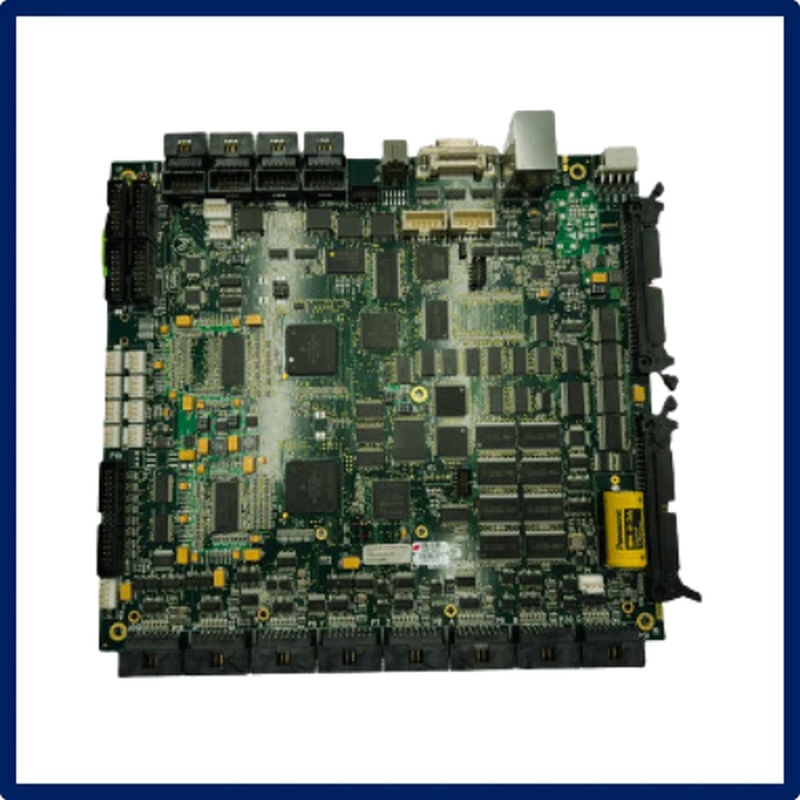

HAAS 93-32-4300E представляет собой критически важный компонент в экосистеме HAAS Automation, служащую специализированной материнской платой с ЧПУ, которая формирует вычислительное сердце их компьютерных систем цифрового управления. Как надежная промышленная материнская плата, она разработана для того, чтобы выдерживать сложные условия производственных сред, обеспечивая при этом обработочную мощность, необходимую для задач точной обработки. HAAS Automation, признанный крупным производителем станков в западном мире, проектирует и производит полную линию вертикальных обработочных центров с ЧПУ, горизонтальных обработочных центров, токарных станков с ЧПУ и ротационных продуктов, при этом эта материнская плата играет фундаментальную роль в их работе и надежности.

1.Обзор продукта и интеграция системы

Материнская плата 93-32-4300E с ЧПУ является неотъемлемой частью общей архитектуры управления HAAS, которая известна тем, что специально оптимизирована для станков HAAS. В отличие от систем, которые полагаются на общие промышленные компьютеры, HAAS разрабатывает и создает собственную систему ЧПУ, включая как аппаратное, так и программное обеспечение, создавая тесно интегрированную и высоко оптимизированную платформу. Эта специфическая промышленная материнская плата отвечает за размещение основных процессоров системы и облегчение связи между различными субкомпонентами, такими как плата управления серводвигателем, плата входа / выхода (I / O) и векторные системы привода. Его философия проектирования уделяет приоритет надежности и беспрепятственной совместимости в рамках ЧПУ HAAS, обеспечивая, чтобы все компоненты работали совместно для достижения точного управления движением и эффективных операций обработки. Этот интегрированный подход приводит к "мощной, надежной системе управления", которая проста в использовании и полностью соответствует станку.

2.Техническая архитектура и дизайн

Архитектура материнской платы с ЧПУ HAAS 93-32-4300E построена вокруг высокопроизводительной, патентованной вычислительной технологии. Система управления HAAS, частью которой является эта материнская плата, известно, что использует тройные 32-битные процессоры от Motorola. Эта многопроцессорная настройка является краеугольным камнем ее производительности, позволяя системе обрабатывать сложные вычислительные нагрузки с замечательной эффективностью. Один процессор посвящен управлению пользовательским интерфейсом и общими операциями системы, в то время как другие имеют задачу управления движением в режиме реального времени, что позволяет системе выполнять расчеты серво-циклы с впечатляющей скоростью 4000 раз в секунду для каждого двигателя в многоосной настройке.

Ключевой особенностью этой промышленной материнской платы является использование батарейной статической оперативной памяти (SRAM) для хранения программ. Эта технология имеет решающее значение для промышленных приложений, поскольку она обеспечивает нелетющую память, которая сохраняет данные мгновенно и постоянно, даже когда основное питание отключено. Это значительное преимущество по сравнению с динамической оперативной памятью, используемой в стандартных ПК, которая теряет свои данные при потере мощности. Дизайн материнской платы также поддерживает расширенные варианты памяти, позволяющие до 16 МБ выделенного хранилища программ для обработки больших файлов или архивных задач непосредственно на машине. Кроме того, система интегрирует различные периферийные устройства хранения, включая дискетки, подключение Ethernet и хранение на жестком диске до 20 ГБ, все из которых управляются через эту центральную плату.

3.Преимущества производительности и надежности

Преимущества производительности материнской платы с ЧПУ HAAS 93-32-4300E непосредственно связаны с ее надежной технической архитектурой. Тройная 32-битная конфигурация процессора обеспечивает необработанную вычислительную мощность, необходимую для передовых функций ЧПУ. Это включает в себя выполнение сложных программ G-кода со скоростью до 1000 блоков в секунду и управление сложными расчетами серво-петли, которые имеют решающее значение для плавного и точного движения оси. Эта высокоскоростная обработка необходима для современных стратегий обработки, которые включают сложные 3D-контуры и высокие скорости подачи.

С точки зрения надежности, эта промышленная материнская плата предназначена для непрерывной работы в мастерской среде. Использование промышленных компонентов и архитектуры закрытой системы, которая не зависит от общих контроллеров ПК или сторонних поставщиков ПК, обеспечивает исключительную стабильность и долговечность. Этот подход "сфокусированной, закрытой системы" означает, что каждый аспект аппаратного и программного обеспечения адаптирован и проверен для конкретных требований обработки ЧПУ, минимизируя конфликты и максимизируя время работы. Дизайн материнской платы также включает в себя всеобъемлющие диагностические возможности, позволяющие техникам быстро выявлять и решать проблемы, связанные с серводвигателями, приводами оси и другими критически важными подсистемами, как указано подробными кодами ошибок для неисправностей оси и неисправностей привода, задокументированными в учебных материалах HAAS.

4.Применение и оперативный контекст

Материнская плата с ЧПУ HAAS 93-32-4300E используется во всем спектре станков HAAS. Это включает их вертикальные обрабатывающие центры (VMC), горизонтальные обрабатывающие центры (HMC), токарные станки с ЧПУ и 5-осивые фрезеры. В каждом из этих приложений материнская плата служит центральной нервной системой, координируя все, от движения оси и управления шпинделем до вспомогательных функций, таких как охлаждающая жидкость и сменители инструментов. Его роль заключается в переводе программ деталей в точные физические движения, обеспечивая точность и повторяемость при изготовлении деталей из различных материалов.

Операционно система, поддерживаемая этой материнской платой, предназначена для удобства пользователя. Управление HAAS постоянно оценивается как очень удобное для пользователя, с стандартизированным макетом клавиатуры и интуитивно понятным программным обеспечением, которое направляет операторов через операции обработки. Принцип заключается в том, что как только вы узнаете один контроль HAAS, каждая машина HAAS становится знакомой, что значительно уменьшает кривую обучения и повышает производительность. Программное обеспечение управления обеспечивает доступ на одном экране к критически важным функциям и включает в себя полезные утилиты, такие как графический сухой ход, передовые карманные фрезерные циклы и шаблоны бурения болтовых отверстий, все это работает на вычислительных ресурсах центральной материнской платы.

Расширенная перспектива: роль промышленной материнской платы в современных системах ЧПУ

Понимание более широкого контекста материнской платы с ЧПУ HAAS 93-32-4300E требует признания критической роли, которую играют такие специализированные промышленные материнские платы в передовом производстве.

1.The спины закрытой, оптимизированной системы

Ключевым отличителем подхода HAAS является его закрытая, патентованная система управления. В этой архитектуре промышленная материнская плата не является общим готовым компонентом, а индивидуально разработанным элементом, который идеально гармонизируется с механическими компонентами машины и программным обеспечением управления. Эта интеграция позволяет глубокую оптимизацию, где мощность обработки, возможности ввода / вывода и ответ в режиме реального времени материнской платы все тонко настроены для конкретных задач обработки ЧПУ. Это приводит к превосходной производительности и надежности по сравнению с системами с открытой архитектурой, которые могут использовать стандартные промышленные ПК, которые могут подвергаться проблемам совместимости и менее предсказуемому поведению. Дизайн материнской платы, сосредоточенный на специальных задачах процессора и батарейной памяти, является прямым ответом на потребность в детерминистской, безопасной работе в промышленной среде.

2.Обеспечение долгосрочной целостности и обслуживания системы

Дизайн материнской платы с ЧПУ HAAS также отражает большой акцент на долгосрочной целостности системы и простоте обслуживания. Использование батарейной статической оперативной памяти для хранения программ является хорошим примером этой философии. Это гарантирует, что важные параметры машины, компенсации и сохраненные программы не теряются во время отключений электроэнергии, что является критическим требованием для поддержания непрерывности производства и предотвращения дорогостоящих ошибок. Кроме того, приверженность компании обеспечению всеобъемлющей поддержки основывается на таких надежных основных компонентах. Наличие запасных частей, включая аккумуляторные комплекты, такие как 93-32-4306, которые предназначены для простой установки, подчеркивает удобный для обслуживания дизайн всей системы, с материнской платой в ее ядре.

Часто задаваемые вопросы (FAQ)

1.Какова основная функция доски HAAS 93-32-4300E в системе ЧПУ?

HAAS 93-32-4300E функционирует в качестве основной материнской платы с ЧПУ, действующей в качестве центральной вычислительной платформы системы управления. Он размещает несколько 32-битных процессоров, управляет памятью и координирует связь между всеми другими компонентами системы, такими как сервоприводы, модули ввода / вывода и периферические устройства хранения, для выполнения программ обработки с высокой точностью и надежностью.

Почему система управления HAAS использует три процессора?

Тройная 32-битная архитектура процессора предназначена для распределения вычислительной нагрузки для оптимальной производительности. Один процессор обрабатывает пользовательский интерфейс и управление системой, в то время как другие два предназначены для управления движением в режиме реального времени, выполняя расчеты серво-циклы со скоростью 4000 раз в секунду для каждого двигателя. Это обеспечивает плавное, точное движение оси и быстрое выполнение программы, что имеет решающее значение для сложных задач обработки.

3.Как сохраняются данные и память программы во время потери электроэнергии?

Промышленная материнская плата использует батарейную статическую оперативную память (SRAM) для хранения критических данных. В отличие от стандартной компьютерной памяти, SRAM не летит и сохраняет свое содержание без постоянного питания, при условии, что резервная батарея функционирует. Это гарантирует, что программы деталей, параметры машины и смещения инструмента сохраняются на неопределенное время, даже во время неожиданных сбоев питания.

4.Каковы общие признаки потенциальной проблемы с материнской платой ЧПУ?

Проблемы могут проявляться различными способами, включая неудачу загрузки, потерю параметров машины или программ, ошибки связи с приводами и устройствами ввода / вывода и нестабильную производительность оси или шпинделя. Комплексный центр сигнализации и сообщений системы часто предоставляет конкретные коды ошибок, которые могут помочь диагностировать проблемы, связанные с материнской платой или ее подключенными подсистемами.

5.Можно ли расширить память или возможности этой материнской платы?

Да, система, поддерживаемая материнской платой 93-32-4300E с ЧПУ, предлагает варианты расширенной памяти, позволяющую до 16 МБ выделенного хранилища программ. Кроме того, система может быть настроена с различными периферийными устройствами хранения, такими как жесткие диски (до 20 ГБ) и подключение Ethernet, которые управляются через материнскую плату, для обработки больших файлов и упрощения передачи данных.
