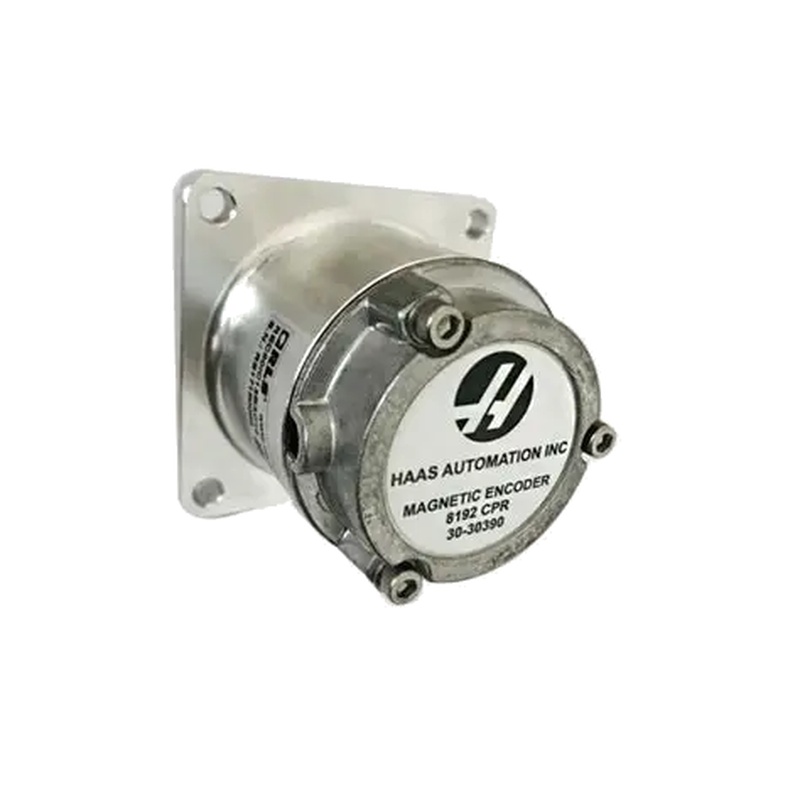

HAAS 93-0447A/8192CPR/30-30390 Точность кодирования шпинделя ЧПУ

HAAS 93-0447A/8192CPR/30-30390 является высокопроизводительным кодером шпинделя ЧПУ, предназначенным для обеспечения исключительной точности и надежности в требовательных средах обработки компьютерного цифрового управления (ЧПУ). Эта конкретная модель с замечательным разрешением 8192 циклов на оборот (CPR) обеспечивает точную обратную связь, необходимую для передовых производственных процессов. Он служит критическим сенсорным компонентом на шпинделах станков с ЧПУ, преобразуя физическое вращение в электрические сигналы, которые использует система управления для мониторинга и поддержания точной скорости, положения и направления шпинделя. Его конструкция ориентирована на обеспечение высококачественной поверхностной отделки, точной резьбы и жестких операций, что делает его незаменимым компонентом для современных обрабатывающих центров.

1.Обзор продукта и основная функциональность

Основная роль кодера HAAS 93-0447A заключается в обеспечении обратной связи в закрытом цикле к системе ЧПУ. В типичной установке машины Haas кодер устанавливается непосредственно на двигатель шпинделя или вал. По мере вращения шпинделя кодер генерирует серию высокочастотных импульсов, соответствующих угловому положению и скорости вала. Эти данные в реальном времени непрерывно подаются обратно в контроллер, который сравнивает фактическую производительность шпинделя с указанными значениями. Это позволяет немедленные корректирующие действия, обеспечивая, что шпиндель поддерживает запрограммированную скорость при различных условиях нагрузки, что имеет решающее значение для таких операций, как тяжелое фрезерование или высокоскоростная отделка.

Этот кодер с высоким разрешением особенно важен для функций, требующих точного углового позиционирования, таких как ориентация шпинделя для смены инструмента. В автоматических переменниках инструментов шпиндель должен останавливаться в точном угловом положении, чтобы позволить точно освободить или схватить держатель инструмента. Разрешение 8192 CPR этой модели позволяет эту точную остановку, тем самым защищая механизм смены инструмента от повреждения и минимизируя время нерезания.

2.Технические спецификации и ключевые особенности

HAAS 93-0447A характеризуется высокой мощностью разрешения и прочной конструкцией. Особенной спецификацией является его 8192 CPR, что означает количество дискретных позиций, которые он может обнаружить в течение одного оборота шпинделя. Это высокое количество импульсов приводит к крайне тонкой гранулярности в обратной связи позиции, что позволяет осуществлять превосходный контроль над процессом обработки.

Ключевые технические атрибуты и особенности включают:

Высокое разрешение: способность CPR 8192 позволяет чрезвычайно точно регулировать скорость и контролировать положение, что имеет важное значение для обработки с высокой толерантностью и сложных контуров.

Прочное строительство: построено для того, чтобы выдержать суровые условия машинного цеха, включая воздействие охлаждающей жидкости, металлических чипов и постоянной вибрации. Многие современные кодеры шпинделя Haas имеют бесконтактную конструкцию, которая устраняет физический износ, повышает долговечность и уменьшает потребности в обслуживании.

Выход дифференциального сигнала: обычно он выходит дифференциальные сигналы (такие как A, A, B, B). Эта конфигурация очень устойчива к электрическому шуму, который распространен в промышленных средах с мощными двигателями и приводами, обеспечивая целостность данных в течение более длительных кабельных проходов.

Интегрированная система монтажа: кодер предназначен для беспрепятственной интеграции с шпиндельными сборами Haas, обеспечивая правильное выравнивание и механическое соединение, что имеет жизненно важное значение для точности сигнала.

3.Операционный принцип и внутренняя технология

Кодер HAAS 93-0447A работает по оптическому принципу для достижения высокого разрешения. Внутри кодера светодиод (светодиод) проецирует свет через стеклянный диск, известный как ретикула, которая имеет радиальный узор очень тонких линий. На другой стороне диска массив фотодатчиков обнаруживает чередующийся образец света и темноты, когда диск вращается со шпинделем.

Это обнаружение генерирует первичные сигналы синусовой волны. Эти аналоговые сигналы затем обрабатываются внутренне электроникой кодера для преобразования в цифровые квадратные волновые выходы (каналы A и B), которые понимают управление ЧПУ. Фазное отношение между каналами А и В - который канал ведет другой - определяет направление вращения шпинделя (в часовой или противочасовой стороне). Высокая плотность линий на стеклянном диске позволяет этому кодеру достичь его разрешения CPR 8192, обеспечивая системе ЧПУ очень подробную картину движения шпинделя.

Преимущества 4.Performance в применениях CNC

Использование кодера высокого разрешения, такого как HAAS 93-0447A, приносит несколько ощутимых преимуществ для обработки с ЧПУ.

Улучшенная поверхностная отделка и точность измерений: обеспечивая вращение шпинделя с точной командованной скоростью без колебаний, кодер помогает предотвратить дефекты, такие как знаки тревоги или непоследовательные текстуры поверхности. Это приводит к превосходному качеству деталей и снижает потребность в вторичных отделочных операциях.

Надежное жесткое зажигание и резьбовка: для жесткого зажигания вращающееся положение шпинделя должно быть идеально синхронизировано с линейным подачей оси Z. Точная обратная связь от этого кодера делает эту синхронизацию возможной, что приводит к точным и чистым ниткам.

Улучшенная надежность процесса и время работы: Точное управление шпинделем минимизирует напряжение и слом инструмента. Кроме того, роль кодера в надежной смене инструмента предотвращает дорогостоящие аварии и простоя машины, тем самым увеличивая общую эффективность оборудования (OEE).

Расширенная перспектива: критическая роль кодеров в современных системах ЧПУ

Понимание более широкого контекста технологии кодировки и ее реализации помогает оценить ценность компонента, такого как HAAS 93-0447A.

1.The спины закрытого цикла управления

В машинах с ЧПУ система управления движением в основном является системой закрытого цикла. Кодер шпинделя ЧПУ является ключевым компонентом в этой петле, действуя в качестве "глаз" для контроллера. Без этой обратной связи система будет работать в открытом цикле, слепо предполагая, что двигатель следовал его команде, что недостаточно для точной обработки. Обратная связь кодера позволяет в режиме реального времени компенсировать изменения нагрузки, тепловое расширение и механическое скольжение, обеспечивая, что окончательная обрабатываемая часть соответствует намерению цифрового проектирования.

2.Установка, калибровка и обслуживание лучших практик

Высокая производительность кодера зависит от его правильной установки и обслуживания. Правильное выравнивание имеет первостепенное значение; Даже небольшое радиальное истощение или неправильный осевой разрыв между головкой чтения и вагой могут привести к ошибкам сигнала и вызвать тревогу. Во время установки часто рекомендуются такие методы, как использование индикатора набора для проверки расхода.

Обслуживание, как правило, минимально для бесконтактных кодеров, но акцент должен быть сделан на предотвращении физического повреждения и загрязнения. Кабель кодера и его соединения являются общими точками сбоя. Важно обеспечить, чтобы кабели надежно закреплялись от движущихся частей, таких как шпиндельные ремни, чтобы предотвратить износ. Кроме того, проверка того, что головка чтения кодера должным образом заземлена на литье машины, является стандартным шагом устранения неполадок для решения проблем с перерывными сигналами. Для машин, находящихся в особенно сложных условиях, обеспечение установки правильных ферритных фильтров на кодирующих и векторных приводных кабелях также является известной практикой для поддержания целостности сигнала.

Часто задаваемые вопросы (FAQ)

1.Что означает "8192 CPR" для кодера шпинделя?

CPR означает "циклы на революцию". 8192 CPR означает, что кодер генерирует 8192 различных цифровых импульсов для каждого поворота шпинделя. Это высокое разрешение обеспечивает управление ЧПУ чрезвычайно мелкозернистыми данными о положении и скорости шпинделя, что непосредственно связано с точностью операций обработки, особенно тех, которые требуют синхронизированного движения, таких как жесткое нажатие.

2.Может неисправный кодер шпинделя вызвать проблемы сменителя инструмента?

Конечно. Неисправный или неправильно выравниваемый кодер может не обеспечить правильную позиционную обратную связь для ориентации шпинделя. Если шпиндель не останавливается под точным углом, требуемым заменителем инструмента, процесс обмена инструментом может сбиться, что потенциально приводит к падению инструмента или столкновению между инструментом и механизмом заменителя, что приводит к повреждению машины и значительному времени простоя.

3.Каковы общие симптомы неудачи кодера шпинделя?

Частые симптомы включают неспособность ориентировать шпиндель для смены инструмента, непоследовательные скорости шпинделя под нагрузкой, появление конкретных сигналов тревоги, связанных с шпинделем (например, ошибки связи или чрезмерная ошибка серво), и двигатель шпинделя не вращается, когда нагрузочный измеритель показывает максимальное значение. Проблемы с перерывами часто могут быть связаны с кабельными соединениями или заземлением.

4.Как неконтактный кодер отличается от кодеров старого стиля?

Традиционные кодеры могут использовать физические контакты, такие как щетки, которые склонны к износу. Безконтактный кодер, как и многие современные кодеры шпинделя Haas, использует оптические или магнитные принципы для чтения положения без физического контакта. Эта конструкция устраняет механический износ, предлагает более высокую надежность, более быстрые рабочие скорости и большую устойчивость к загрязнению, что приводит к более длительному сроку службы.

5. Почему правильное заземление для кодера так важно?

Правильное заземление головки чтения кодера на литье машины имеет решающее значение для электрической шумности. Незаземленный или плохо заземленный кодер может действовать как антенна, подбирая электрический шум от двигателей и приводов. Этот шум может повредить деликатные сигналы обратной связи, что приводит к нерегулярному поведению шпинделя, ошибкам данных и постоянным тревогам.
