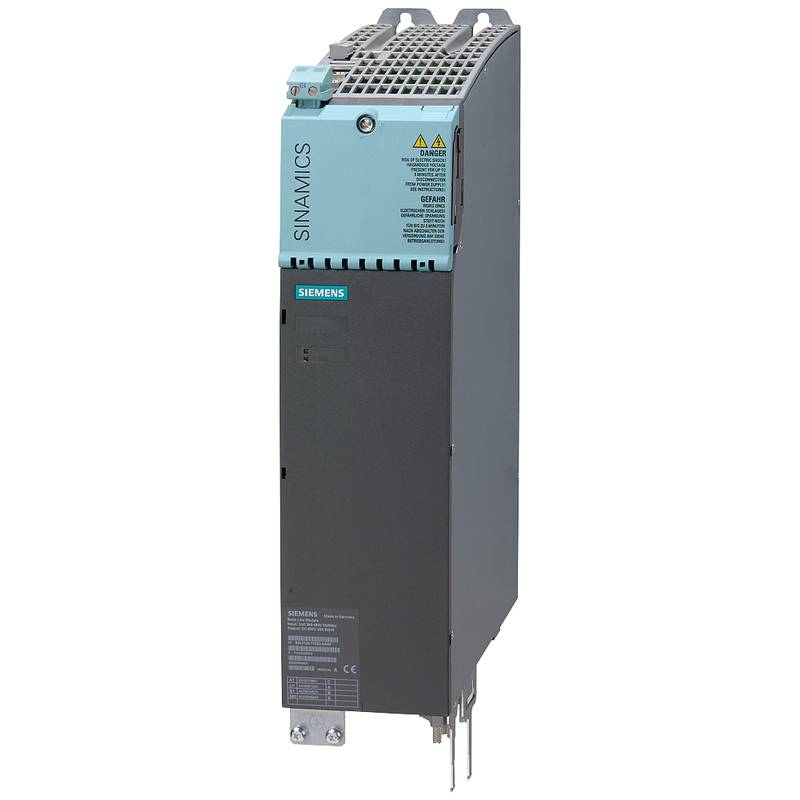

Siemens SINAMICS S120 6SL3130-1TE22-0AA0: Окончательное руководство по экономически эффективному модулю питания с размером книги
1.Обзор продукта и техническая проверка
Прежде всего, я могу подтвердить, что предоставленные технические спецификации для Siemens 6SL3130-1TE22-0AA0 полностью точны и соответствуют стандартной конструкции семейства SINAMICS S120. Этот продукт действительно является Basic Line Module (BLM) и quintessential пример Booksize Power Module, разработанный для оптимизированной стоимости и надежного преобразования мощности в промышленных многоприводных системах.
Этот модуль служит основным источником питания постоянного тока в системе привода SINAMICS S120. Он получает стандартный трехфазный переменный ток (3AC 380-480V, 50/60Hz) из сети и преобразует его в стабильное напряжение шины постоянного тока 600V. С номинальным током постоянного тока 34 А и соответствующей мощностью 20 кВт этот модуль мощности booksize обеспечивает необходимую мощность для подачи одного или нескольких модулей двигателя ниже потока, которые управляют отдельными осями машины.
Его ценностное предложение основано на трех столпах: исключительная экономическая эффективность для применений без регенеративного тормоза, компактный и экономичный дизайн для модульной сборки шкаф, а также присущая надежность и простота его технологии исправления.
2.Deep Dive: Основная технология и оперативные принципы
В отличие от своих более продвинутых братьев и сестер, модуля Active Line (ALM) или модуля Smart Line (SLM), модуль Basic Line (BLM) работает по простому принципу одного квадранта.
Преобразование мощности и компоненты: ядро этого модуля питания размером книги состоит из неконтролируемого или полуконтролируемого исправителя, обычно использующего технологию диода или тиристора, в сочетании с банком конденсаторов связи постоянного тока и интегрированной предзарядной схемой. Его основная функция является чисто однонаправленной: он преобразует входящее переменное питание в постоянное питание для системы и не может обратить этот поток энергии вспять.
Нерегулируемая связь постоянного тока: определяющей технической характеристикой модуля базовой линии (BLM) является его нерегулируемое напряжение связи постоянного тока. Выходное напряжение не активно поддерживается на фиксированном уровне, но варьируется пропорционально входному напряжению переменного тока, обычно с коэффициентом примерно 1,35. Это означает, что если линия питания колебается, напряжение шины постоянного тока также колебается, что является критическим соображением для общей конструкции системы.
Тепловое управление и дизайн: как модуль питания booksize, он предназначен для монтажа высокой плотности. Он использует внутреннее воздушное охлаждение для эффективного рассеивания тепла в пределах контрольного шкафа. Его стандартизированная, узкая ширина позволяет монтировать рядом несколько блоков, как BLM, так и другие компоненты книжного размера, такие как модули двигателя, создавая чистый, модульный и масштабируемый макет, который оптимизирует использование пространства панели.
3.Ключевые характеристики производительности и ценность приложения
Специфические варианты конструкции модуля Basic Line Module (BLM) приводят к ясным эксплуатационным преимуществам и экономическим выгодам для правильных приложений.
Поток энергии и потребность системы: поскольку модуль базовой линии (BLM) является нерегенеративным, одноквадратным устройством, он не может подавать тормозную энергию от двигателей обратно в сеть. Поэтому любая энергия замедления или ремонтной нагрузки, генерируемая подключенными приводами, должна рассеиваться в другом месте. Это делает внешний тормозный блок и тормозный сопротивление абсолютно обязательным компонентом системы для любого применения, связанного с частым тормозом или высокими инерционными нагрузками. Этот резистор преобразует кинетическую энергию в тепло, которое должно безопасно управляться.
Оптимизировано для экономичных, непрерывных приложений: Основным преимуществом этого модуля питания booksize является его низкая первоначальная инвестиционная стоимость по сравнению с ALM или SLM. Это идеальный выбор для применений, где:
Машина работает в основном в стабильном состоянии, двигательном состоянии с редкими остановками (например, определенные типы насосов, вентиляторов или конвейерных секций).
Потенциал восстановления энергии через регенерацию низок, что делает более высокую стоимость регенеративного модуля необоснованной.
Приложение не критически чувствительно к незначительным колебаниям напряжения шины постоянного тока.
Интегрированная диагностика и безопасность: Несмотря на свою основную функциональность питания, модуль полностью интегрирован в цифровую экосистему SINAMICS S120 через интерфейс DRIVE-CLiQ. Это позволяет центральному блоку управления (CU) автоматически идентифицировать модуль, контролировать его состояние (температура, неисправности) и реализовать общесистемные функции безопасности, такие как безопасное отключение крутящего момента (STO), которое может быть маршрутизировано через модуль к подключенным приводам.
4. сравнительный анализ: понимание ваших выборов модуля питания
Критическим аспектом проектирования системы является выбор соответствующего типа модуля питания. SINAMICS S120 предлагает четкую иерархию для соответствия потребностям в производительности с бюджетными ограничениями.
Модуль основной линии (BLM-Эта модель): Самая экономичная точка входа. Он не регенерирует и имеет нерегулируемое постоянное соединение. Он идеально подходит для применений, связанных с затратами, где торможение редко и стабильное напряжение постоянного тока не является строгим требованием.
Модуль умной линии (SLM): средняя земля, энергосберегающее решение. В то время как его связь постоянного тока также нерегулируется, она регенеративная, что означает, что она может подавать тормозную энергию обратно в сеть. Это устраняет необходимость в тормозном сопротивлении и снижает общие затраты на энергию, что делает ее идеальной для приложений с частыми циклами запуска и остановки.
Модуль активной линии (ALM): Высокопродуктивный вариант. Он обеспечивает как регенерацию, так и идеально регулируемое напряжение связи постоянного тока (например, постоянное 600 В). Это обеспечивает максимальную стабильность производительности двигателя независимо от условий сети и предлагает почти идеальную коррекцию коэффициента мощности. Это важно для высокодинамичных, высокоточных приложений, таких как шпиндели станков.
Этот модуль питания размером книги, BLM, устанавливает свою роль, являясь выбором по умолчанию для максимизации простоты и минимизации первоначальных затрат в надежных системах непрерывной работы.
Системная интеграция и основные дополнительные компоненты
Интеграция 6SL3130-1TE22-0AA0 в функциональную приводную систему требует тщательного планирования за пределами самого модуля.
Необходимая тормозная схема: Как подчеркивалось, соответствующая тормозная установка (например, из серии Siemens 6SL3100) и тормозный сопротивление правильного размера не являются дополнительными аксессуарами; Они являются основными компонентами безопасности и функциональности. Номинальная мощность сопротивления и рабочий цикл должны рассчитываться на основе общей инерции и тормозного профиля всех подключенных ос.
Кондиционирование на стороне линии: хотя сам модуль компактен, надлежащая интеграция системы часто требует дополнительных компонентов на стороне линии для обеспечения надежности и электромагнитной совместимости (ЭМС). Реактор или фильтр входной линии может потребоваться для сглаживания волновой формы тока, уменьшения гармонического искажения в сети питания и защиты модуля от переходных напряжений на стороне линии.
Управление и конфигурация: BLM работает под командованием центрального блока управления SINAMICS (например, CU320-2). Вся система, включая модуль Basic Line (BLM), его тормозный блок и все модули двигателя, настроена и введена в эксплуатацию с помощью инженерного программного обеспечения Siemens, такого как SINAMICS StartDrive в рамках TIA Portal.
Часто задаваемые вопросы (FAQ)
Каково самое большое ограничение модуля Basic Line по сравнению с SLM или ALM?
Наиболее значительным ограничением является его неспособность регенерировать тормозную энергию. Вся энергия замедления должна рассеиваться в виде тепла через внешний тормозный сопротивление, что приводит к потере энергии и дополнительной тепловой нагрузке в шкафе управления. В отличие от этого, SLM и ALM могут подавать эту энергию обратно в сеть, улучшая общую эффективность системы.
2.Как "нерегулируемое" напряжение связи постоянного тока влияет на производительность моей машины?
Нерегулируемая связь постоянного тока означает, что напряжение, подаваемое в модули двигателя, напрямую связано с напряжением сети. Падение напряжения линии вызовет пропорциональное падение шины постоянного тока и доступного напряжения и крутящего момента двигателя. Для надежных приложений, таких как конвейеры или насосы, это обычно приемлемо. Для высокоточных процессов, требующих непоколебимого крутящего момента, необходима стабильная шина ALM.
3.Может это 20kW BLM поставить более одного модуля двигателя?
Конечно. Это фундаментальная сила общей архитектуры шины постоянного тока. Этот модуль питания размером книги устанавливает шину постоянного тока мощностью 20 кВт, 600 В. Вы можете подключить любую комбинацию модулей двигателя SINAMICS S120 (например, один модуль мощностью 10 кВт, один модуль мощностью 5 кВт и один модуль мощностью 3 кВт), если их совокупная непрерывная потребность в мощности не превышает мощности BLM 20 кВт, учитывая профиль нагрузки системы.
Используется ли интерфейс DRIVE-CLiQ на BLM для активного управления исправлением?
Нет. Интерфейс DRIVE-CLiQ на модуле базовой линии (BLM) в первую очередь используется для идентификации, мониторинга и связи безопасности. Он позволяет блоку управления автоматически обнаруживать модуль, читать его параметры, контролировать его здоровье (температура, неисправности) и проходить через команды безопасности. Фактический процесс исправления является пассивным и неконтролируемым.
5.Каковы ключевые моменты обслуживания системы, построенной вокруг этого BLM?
Техническое обслуживание сосредоточено на профилактических мерах. Убедитесь, что пути охлаждения для стека модуля питания booksize являются беспрепятственными и чистыми. Наиболее важным внешним компонентом является тормозное сопротивление; регулярно проверять это чисто, имеет свободный поток воздуха, и не показывает признаков перегрева или повреждения. Регулярно отслеживайте температуру модуля и журналы неисправностей через систему управления для прогнозируемого технического обслуживания.
