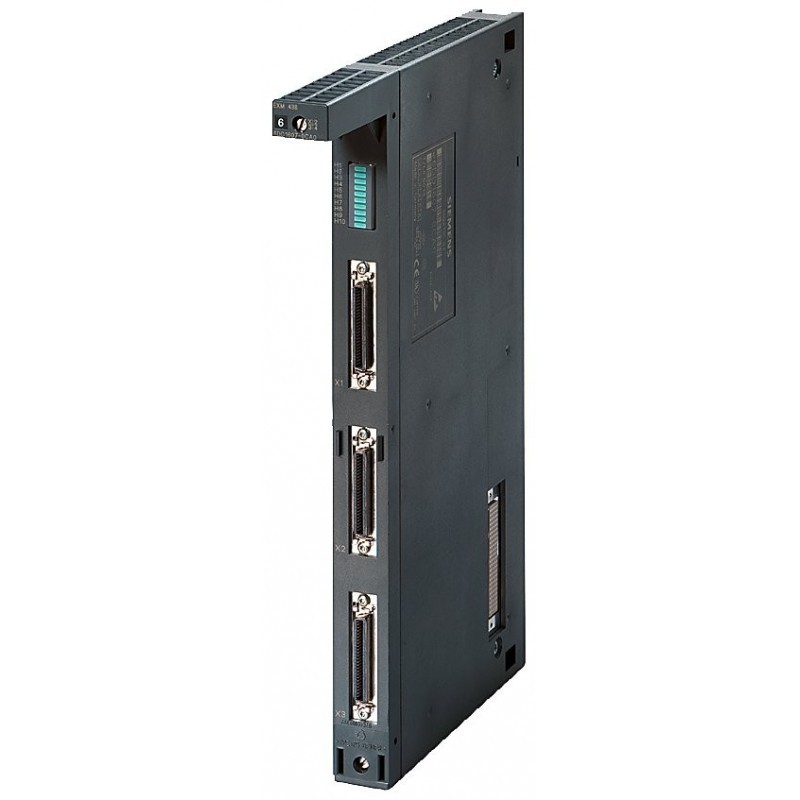

Номер заказа Siemens 6DD1607-0AA2 является специфическим вариантом прикладного модуля SIMATIC S7-400 FM458-1 DP. В отличие от стандартного процессора, это специализированный высокоскоростный функциональный модуль, разработанный для разгрузки и обработки критически важных для времени, вычислительно интенсивных задач в системе ПЛК S7-400. Этот модуль отличается в сценариях, когда стандартное время сканирования процессора сокращается, действуя в качестве специального процессора для сложного управления закрытым циклом, высокоскоростного подсчета и сложного управления движением.
1.Обзор продукта и архитектура системы
FM458-1 DP является краеугольным модулем для реализации высокопроизводительных решений автоматизации в рамках SIMATIC S7-400. Платформа S7-400 известна как мощное семейство PLC, предназначенное для средних и высоких требований производительности, характеризующееся модульной конструкцией, мощной шиной задней площадки и поддержкой операций с несколькими процессорами. В рамках этой системы FM458-1 DP занимает уникальную нишу.
Его основной функцией является облегчение центрального процессора от тяжелых вычислительных нагрузок. В то время как основной процессор S7-400 обрабатывает последовательную логику, связь и управление системой, FM458-1 DP может выполнять специальные высокоскоростные алгоритмы. Он подключается непосредственно к задней площадке S7-400 и имеет интегрированный интерфейс PROFIBUS-DP, позволяющий ему действовать в качестве мастера или раба в высокоскоростной сети DP для прямой связи с приводами, вводом / выводом и другими полевыми устройствами. Эта архитектура идеально подходит для многопроцессорных вычислений, где сложные задачи разбиваются на технологии, такие как управление открытым циклом, вычисление или связь, и назначаются различным специализированным процессорам.
2.Технические спецификации и дизайн аппаратного обеспечения
Модуль предназначен для надежности в промышленных условиях и требует одного слота в стойке S7-400. Его аппаратное обеспечение разработано для детерминистической работы с низкой задержкой.
Основные электрические и производительные данные:
Источник питания: Он работает на 5 В постоянного тока системы, с типичным потреблением тока 1,5 А и максимум 3 А. Он также требует источника питания 24 В постоянного тока для своих интегрированных цифровых входов.
Обработка и память: Для сохранения критических параметров и данных модуль оснащен буферированной SRAM и поддерживает резервную батарею с максимальным резервным током 15 мкА. Он включает в себя аппаратные часы (часы реального времени) с разрешением 500 мс.
Высокоскоростный ввод/вывод: Ключевой особенностью является его встроенный цифровой канал ввода. Он обеспечивает 8 цифровых входов через специальный разъем (X2), принимающий сигнал постоянного тока 24 В. Эти входы разработаны для сверхбыстрого ответа, с задержкой входа от "0" до "1" всего 5 микросекунд (µs), что имеет решающее значение для захвата высокоскоростных сигналов кодера или точных триггеров событий.
Физические характеристики: модуль имеет значительный вес около 1000 граммов, что отражает его прочную конструкцию.
Интегрированная коммуникация и диагностика:
Встроенный интерфейс PROFIBUS-DP поддерживает передовые функции, такие как равное расстояние (для точного времени шины) и прямой обмен данными (DX), что позволяет быструю связь между контроллерами. Комплексные сигнализационные и диагностические функции интегрированы, что позволяет подробный мониторинг системы и устранение неисправностей.
3.Основные особенности и преимущества приложения
FM458-1 DP превращает стандартный ПЛК S7-400 в платформу, способную решать самые сложные задачи управления. Его преимущества реализуются в нескольких ключевых областях:
Детерминистическое, высокоскоростное выполнение цикла управления: специальный процессор модуля и быстрый ввод/вывод позволяют выполнять алгоритмы управления с чрезвычайно короткими и предсказуемыми временами цикла. Это важно для таких приложений, как точное управление движением, управление турбиной или управление напряжением в обработке сети, где нестабильность может возникнуть в миллисекундах.
Разгрузка сложных математических функций: он может выполнять сложные, процессороемкие вычисления, такие как координатные преобразования для робототехники, усовершенствованное управление PID с подачей вперед или прогнозное управление на основе модели, не влияя на производительность основного процессора. Это сохраняет общую способность системы реагировать на другие задачи.
Прямая высокоскоростная полевая связь: Используя интегрированную магистральную возможность PROFIBUS-DP, FM458-1 DP может общаться непосредственно с сетью приводов (например, SINAMICS) и устройств ввода/вывода. Это создает короткий, быстрый путь цикла управления, который обходит центральный процессор, значительно снижая задержку для приложений управления движением.
Фонд для заказных, оптимизированных решений: Инженеры могут программировать модуль с высокоспециализированным, оптимизированным кодом для конкретной функции машины. Это контрастирует с использованием процессора общего назначения для всего, что позволяет более эффективному и мощному общему дизайну системы.
4.Основные области применения
Этот модуль используется в отраслях, где производительность, точность и надежность не являются предметом переговоров.
Комплексные системы управления движением: это идеально подходит для многоосного скоординированного движения в машинах, таких как печатные прессы, упаковочные машины и конвертирующие линии. Он может обрабатывать электронную передачу, профилирование кулачки и сложные задачи интерполяции.
Высокоскоростный контроль процесса: В таких отраслях, как пластмассы (литье под впрыском), резина или волокна, где быстрый, закрытый контроль температуры, давления и положения имеет решающее значение для качества продукции.
Испытательный стенд и контроль моделирующей платформы: Используется для управления динамическими испытательными стендами для двигателей, турбин или компонентов транспортного средства, где требуется сбор данных в режиме реального времени и выход высокочастотного управления.
Специализированная автоматизация машин: Любая заказная машина с уникальным, вычислительно тяжелым алгоритмом управления, таким как передовые системы взвешивания, оптимизация пути лазерной резки или сложные монтажные станции, может извлечь выгоду из выделенной обработочной мощности FM458-1 DP.
Сравнительный контекст и системная интеграция
Чтобы оценить роль FM458-1 DP, полезно понять иерархию обработки управления.
Стандартный процессор S7-400: выполняет основную пользовательскую программу, обрабатывает сети связи (например, промышленный Ethernet для HMI и ИТ-подключения) и управляет системными ресурсами. Это «менеджер» системы автоматизации.
Модуль приложения FM458-1 DP: "специалист" или "сопроцессор". Он запрограммирован с специальной функцией для конкретной высокоскоростной задачи. Он работает параллельно с процессором, обмениваясь необходимыми данными через заднюю площадку и/или PROFIBUS.
Модули технологии (например, счетчики, позиционирование): Другие модули S7-400, такие как счетчик FM450-1 или модуль позиционирования FM451, обрабатывают специальные аппаратные функции, но, как правило, более ограничены в программируемости, чем универсальный, управляемый программным обеспечением FM458-1 DP.
Интеграция: FM458-1 DP выбирается, когда требуемая скорость управления или вычислительная сложность превышает удобные возможности стандартного цикла процессора. Это позволяет архитекторам систем реализовать распределенную модель обработки в рамках одной стойки контроллера, что приводит к более чистым, более эффективным и более производительным конструкциям машин.
Часто задаваемые вопросы (FAQ)
Чем программирование FM458-1 DP отличается от программирования стандартного процессора S7-400?
FM458-1 DP программируется с использованием конкретных пакетов программирования от Siemens, таких как язык CFC (Continuous Function Chart) в рамках инженерной системы SIMATIC. CFC идеально подходит для представления непрерывных процессов управления с блоками функций. Программа, разработанная для FM458-1 DP, является специальным "приложением", которое работает независимо от модуля, в то время как стандартный процессор запрограммирован на таких языках, как Ladder Logic (LAD) или Structured Text (ST) для общей логики и последовательности.
2. Для чего используются сверхбыстрые цифровые входы 5µs?
Эти входы предназначены для прямого захвата высокочастотных сигналов. Основным применением является подключение инкриментальных кодеров высокого разрешения для обратной связи по положению в системах управления движением. Время ответа 5 мкс гарантирует, что даже при очень высоких скоростях двигателя не пропускаются импульсы кодера, что имеет решающее значение для поддержания точного контроля положения и расчета точной скорости.
3.Может ли FM458-1 DP работать без центрального процессора S7-400?
Нет, не может. FM458-1 DP представляет собой функциональный модуль, который требует наличия центрального процессора S7-400 в одной стойке. Процессор обрабатывает запуск системы, инициализует модули и управляет общей координацией программы и связью с устройствами программирования (PG) и человеко-машинными интерфейсами (HMI). FM458-1 DP является зависимым, хотя и очень мощным компонентом системы управления процессором.
4.Какие типы алгоритмов управления этот модуль лучше всего подходит?
Он отличается в выполнении детерминистических алгоритмов, которые требуют быстрого, регулярного выполнения. Это включает в себя:
Расширенный контроль PID: многоцикл, каскад или PID с комплексной компенсацией feedforward и мертвого времени.
State-Space Controllers: используется в многопеременных системах управления.
Математические модели: запуск моделей в реальном времени или моделей процессов для предсказывающего управления.
Планирование траектории движения: расчет сложных, гладких путей для скоординированного многоосного движения.
5.Как главная возможность PROFIBUS-DP повышает свою производительность в управлении движением?
В типичной настройке управления движением FM458-1 DP может быть настроен в качестве мастера DP для сети сервоприводов. Это позволяет ему отправлять установленные точки (положение, скорость, крутящий момент) и получать фактические значения непосредственно в фиксированном высокоскоростном цикле автобуса (эквидистанция). Это создает тесно синхронизированную "шину движения", минимизируя тревогу связи и обеспечивая одновременное обновление всех ос, что имеет основополагающее значение для точного скоординированного движения.
