1.Обзор продукта и архитектура системы

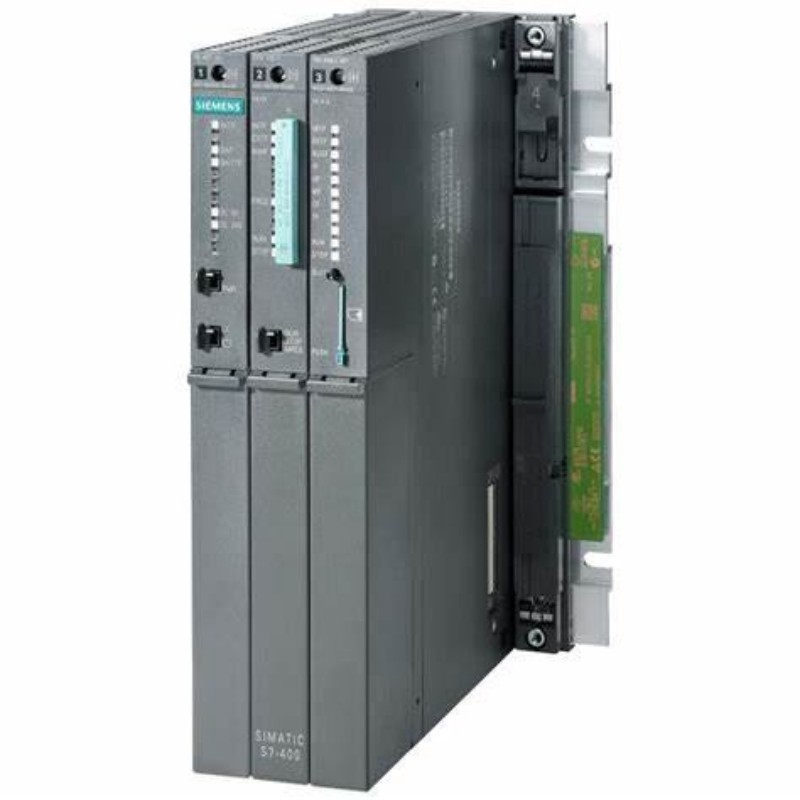

EXM 438-1 не является стандартным модулем ввода/вывода PLC; это специализированный, плагинный цифровой аналоговый модуль расширения, предназначенный исключительно для базового модуля FM458-1 DP в семье SIMATIC S7-400. Его основной функцией является связь FM458-1 DP - процессора, оптимизированного для вычислительно-интенсивных, критически важных для времени алгоритмов управления - с физическим миром датчиков и приводов.
Эта архитектура предназначена для скорости. EXM 438-1 подключается к FM458-1 DP через специальную внутреннюю шину, обойдя стандартную заднюю площадку SIMATIC. Это прямое соединение позволяет процессору приложения читать и записывать данные ввода/вывода с минимальной задержкой, поддерживая время цикла, начинающееся от 100 микросекунд. В этой настройке стандартная стойка S7-400 в основном обеспечивает питание, в то время как весь высокоскоростный обмен данными происходит непосредственно между FM458-1 DP и EXM 438-1.
2.Детальные технические спецификации и возможности ввода/вывода
EXM 438-1 разработан для обработки широкого спектра сигналов, необходимых для усовершенствованного управления, особенно в движении и серво-приложениях.
Аналоговый ввод/вывод: модуль обеспечивает высокоточные аналоговые интерфейсы. Он включает в себя 5 дифференциальных аналоговых входов с диапазоном ±10V и 12-битным разрешением. Для выхода он имеет 8 аналоговыходов: четыре с 16-битным разрешением и четыре с 12-битным разрешением, все с диапазоном выхода ±10V и индивидуальной защитой от короткого замыкания. Время преобразования исключительно быстро, до 2 микросекунд для 16-битных выходов.
Цифровой ввод/вывод и интеграция кодера: для дискретной и позиционной обратной связи модуль предлагает 16 цифровых входов и 8 цифровых выходов. Особенностью является прямая поддержка широкого спектра кодеров. Он может подключить до 12 кодеров одновременно: восемь инкриментальных кодеров (с возможностью синхронизации) и четыре абсолютных кодера, поддерживающих интерфейсы SSI или EnDat. Это устраняет необходимость в отдельных модулях интерфейса кодера.
Сила, изоляция и физический дизайн: модуль требует как 5V DC (от задней площадки) и 24V DC (снабжен внешним источником) для работы. Критические каналы ввода/вывода имеют электрическую изоляцию для повышения стабильности системы и шумности. Разработанный в качестве однослотного модуля, он работает без вентилятора в условиях до 40 ° C и имеет вес примерно 1 кг.
3.Основные функциональные преимущества
Конструкция EXM 438-1 отражает несколько ключевых преимуществ для сложных задач автоматизации.
Детерминистическая, высокоскоростная производительность: прямое внутреннее подключение шины к FM458-1 DP обеспечивает предсказуемое время обновления ввода/вывода в пределах миллисекунд. Этот детерминизм имеет важное значение для закрытого цикла управления высокодинамичными процессами, такими как синхронизация нескольких ос в печатной машине или контроль напряжения на прокатной машине.
Упрощенная конфигурация системы: Инженеры настраивают EXM 438-1 не с помощью традиционной лестничной логики, а с помощью инструмента диаграммы непрерывных функций (CFC) в среде STEP 7. Этот графический подход, основанный на блоках функций, часто более интуитивно понятен для реализации сложных алгоритмов управления, упрощения инженерного процесса.
Сокращение оборудования: интегрируя аналоговый ввод/вывод, цифровой ввод/вывод и обширные интерфейсы кодера в один модуль, EXM 438-1 значительно сокращает количество компонентов, необходимых в шкафе управления. Эта консолидация экономит пространство, упрощает проводку и улучшает общую надежность системы.
4.Основные области применения
Этот модуль используется в отраслях, где скорость и точность управления не являются предметом переговоров.
Высокодинамичное управление движением: идеально подходит для сложных машин, таких как упаковочные роботы, станки с ЧПУ и оборудование для производства текстиля, где несколько ос должны быть скоординированы с крайней точностью и скоростью.
Усовершенствованное управление процессом: Подходит для быстрых циклов управления процессом, таких как управление основными приводами в бумажных заводах, станциях прокатки и обмотки металла или испытательных стендах для двигателей и турбин.
Высокопродуктивные решения на заказ: служит основой ввода / вывода для специализированных систем, построенных вокруг FM458-1 DP, где стандартное время сканирования PLC недостаточно.
Часто задаваемые вопросы (FAQ)
В чем главное различие между модулем 6DD1607-0AA2 и модулем EXM 438-1?
6DD1607-0AA2 является номером статьи для прикладного модуля FM458-1 DP, который является центральным блоком обработки для высокоскоростных задач управления. EXM 438-1 представляет собой отдельный специальный модуль расширения ввода/вывода (часто заказываемый под номером статьи 6DD1607-0CA1), который подключается непосредственно к FM458-1 DP для обеспечения сверхбыстрых аналоговых, цифровых и кодирующих интерфейсов.
Можно ли использовать модуль EXM 438-1 со стандартным процессором S7-400 без DP FM458-1?
Нет, не может. EXM 438-1 функционально и физически предназначен для работы только с базовым модулем FM458-1 DP. Его прямое внутреннее шиновое соединение не совместимо со стандартной шиной ввода/вывода обычного процессора S7-400.
Какое программное обеспечение требуется для программирования и настройки системы с помощью EXM 438-1?
Конфигурация осуществляется в рамках инженерной системы Siemens STEP 7, в частности, с помощью редактора диаграммы непрерывных функций (CFC). Система FM458-1 DP также может потребовать пакета программного обеспечения D7-SYS для расширенных функциональных блоков и оптимизированных операционных систем.
Как EXM 438-1 обрабатывает сигналы кодера?
Модуль обеспечивает специальную схему для подключения смеси инкриментальных и абсолютных кодеров. Он поддерживает симметрические и асимметрические сигналы инкриментальных кодеров и абсолютные кодеры с интерфейсами SSI или EnDat, напрямую поставляя необходимые сигналы мощности и часов.
Каковы экологические спецификации для надежной работы?
Модуль предназначен для промышленных сред. Он может работать при температуре окружающей среды от 0 ° C до 40 ° C без вентилятора воздуха. Если температура превышает 40°С, установка вентилятора необходима для обеспечения надежной работы.
