Введение в пластины соединения щита модуля двигателя

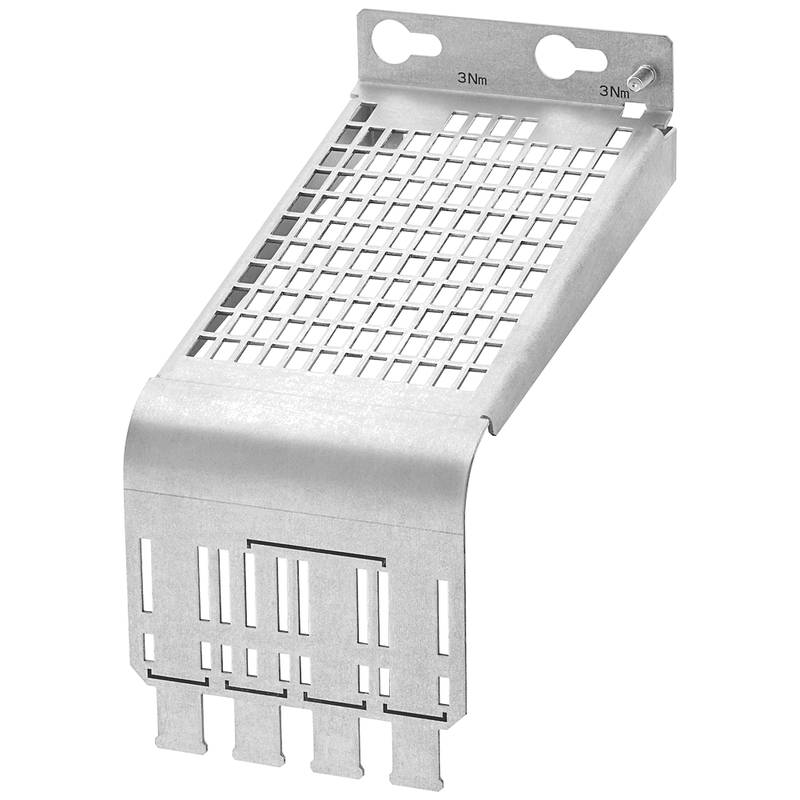

В электрически шумной среде современной промышленной автоматизации целостность сигналов управления движением имеет первостепенное значение. Siemens 6SL3162-1AD00-0AA0 является специализированной пластиной соединения щита модуля двигателя, критическим компонентом в архитектуре системы привода SINAMICS S120. Эта щитовая пластина ЭМК разработана для обеспечения надежной точки заземления с низким импедансом для защитных слоев двигателя и обратных кабелей. Его основной функцией является отвлечение высокочастотных токов помех от чувствительной электроники, обеспечивая тем самым электромагнитную совместимость (ЭМС) и рабочую стабильность всей системы привода. Эффективно уменьшая электромагнитные помехи (ЭМИ), эта пластина защищает от повреждения данных, неисправностей связи и неправильного поведения двигателя, которые являются общими проблемами в установках с несколькими приводами, переключающими источниками питания и сложными проводными узлами.
Техническая справка и проверка точности
Обзор предоставленных результатов поиска не непосредственно подтверждает конкретные детали модели 6SL3162-1AD00-0AA0 в качестве щитовой пластины для модулей двигателей с внутренним охлаждением шириной 100 мм, 45А/60А. Результаты поиска относятся к другим комплектам приключений Siemens, таким как 6SL3162-1AF00-0AA1 для модулей шириной 150 мм и 6SL3162-1AH01-0AA0 для модулей шириной 200 мм. Поэтому точные размерные и текущие спецификации для варианта-1AD00 должны быть проверены по официальным руководствам или листам данных Siemens SINAMICS S120. Нижеследующий технический обзор основан на стандартных принципах конструкции и функциях таких EMC-щитовых пластин в экосистеме Siemens.
Основная философия дизайна и функция
Императивность EMC в приводных системах
Промышленные настройки часто описываются как "минное поле электромагнитных помех". Устройства, такие как приводы переменной частоты (VFD), переключающие источники питания и реле, генерируют значительный проводимый и излучаемый шум. Высокая частота переключения SINAMICS S120, хотя необходима для точного управления двигателем, может быть мощным источником помех. Без надлежащего управления этот шум может соединяться с кабелями сигнала и обратной связи, что приводит к ухудшению производительности системы. Основная функция пластины соединения щита модуля двигателя заключается в создании "чистой земли" - централизованной высококачественной точки заземления, которая действует в качестве раковины для этого помехи, прежде чем она может нарушить работу системы.
Высокая эффективность защиты и целостность соединения
В отличие от импровизированных методов заземления, эта специальная пластина предназначена для оптимальной производительности EMC щитовой пластины.
Дизайн с низкой индукционностью: пластина изготовлена из высокопроводящего металла, обычно оцинкованной стали или алюминия, и спроектирована с широкой, плоской площадью поверхности. Эта геометрия минимизирует паразитическую индуктивность, которая имеет решающее значение для эффективного смещения высокочастотного шума (распространенного в приводных системах) на землю.
Безопасное и долговечное соединение: он имеет несколько точно спроектированных точек зажима или терминалов, предназначенных для размещения стандартных щитовых плетений или фольги из PROFIBUS, DRIVE-CLiQ и электрических кабелей двигателя. Эти зажимы обеспечивают газонепроницаемое, коррозионостойкое соединение, которое поддерживает последовательный путь с низким импедансом на протяжении всего срока службы продукта, намного превосходящее винтовые терминалы или соединения "пигхвостов", которые могут действовать в качестве антенн на высоких частотах.
Интегрированная конструкция системы: Пластина механически и электрически спроектирована для монтажа непосредственно на модуль двигателя SINAMICS S120 booksize или его крепкую рельсу. Это обеспечивает максимально короткий путь между кабельным щитом и системой заземления привода, что является ключевым фактором эффективного высокочастотного подавления шума.
Подробные характеристики и спецификации
Физический и материальный состав
Пластина EMC является точным металлическим компонентом. Его размеры адаптированы для соответствия стандартному формальному фактору размера книги сопутствующего модуля двигателя 45A/60A, обеспечивая беспрепятственное вписывание в макет шкафа управления. Базовый материал выбирается для отличной проводимости и коррозионной устойчивости, часто с обработкой поверхности, такой как цинково-никельовое покрытие, чтобы предотвратить окисление и поддерживать стабильные электрические свойства в влажных промышленных условиях. Зажимы соединения изготовлены из пружиновых, коррозионостойких сплавов для поддержания постоянного давления на кабельные щиты.
Электрические и ЭМК параметры производительности
Основным показателем производительности пластины соединения щита является его импеданс передачи - мера того, насколько эффективно она передает ток помех на землю. Хорошо разработанная пластина, такая как блок Siemens, демонстрирует крайне низкую импеданс передачи в широком частотном спектре (от кГц до ГГц). Эта производительность напрямую приводит к высокой эффективности экранирования, которая может уменьшить излучение от кабельного пакета и улучшить иммунитет к внешнему шуму. Централизуя соединения щита, пластина также помогает управлять токами общего режима, предотвращая их циркуляцию между различными устройствами и создание земных петель, которые являются частым источником искажения аналогового сигнала и ошибок связи.
Системная интеграция и архитектура установки
Роль в топологии SINAMICS S120
В полной системе SINAMICS S120 пластина соединения щита модуля двигателя является жизненно важным звеном в целостной стратегии ЭМК. Он взаимодействует между экранированными кабелями и металлическим корпусом модуля двигателя, который сам подключен к заземленной монтажной пластине шкафа управления. Это создает эффект "клетки Фарадея" вокруг чувствительной электроники, содержащей внутренне генерированный шум и блокирующий внешние помехи. Он работает в согласии с другими мерами ЭМК, такими как использование ферритных ядров на кабелях, надлежащее заземление шкафа и установка фильтров RFI на основном источнике питания, чтобы обеспечить, чтобы вся система соответствовала международным стандартам ЭМК, таким как IEC 61800-3.
Лучшие методы установки и руководства по проводке
Правильная установка не является предметом переговоров для достижения обещанной производительности ЭМК. Наилучшая практика включает:
Подготовка кабельных щитов: плетина щита должна быть обрезана, расчесена и аккуратно сложена назад, чтобы создать твердую, 360-градусную контактную поверхность под зажимом.
Прямые и короткие соединения: каждый кабельный щит должен быть подключен непосредственно к пластине. Дейзи-цепные щиты от одного кабеля к другому строго запрещены, поскольку это ставит под угрозу целостность заземления для всех нижеследующих кабелей.
Специальный заземливающий ремень: сама пластина должна быть подключена к центральной точке заземления шкафа (звездная точка) или монтажной пластине с помощью короткого, широкого, плетеного медного заземливающего ремня. Этот ремень должен иметь площадь поверхности, достаточную для обработки высокочастотных токов шума.
Разделение кабелей питания и сигнала: во время размещения шкафа кабели с щитами, подключенными к этой пластине (мощность двигателя, обратная связь), должны быть маршрутизированы отдельно от незащитенных кабелей питания переменного тока и других источников шума для минимизации индуктивного соединения.
Специфические преимущества и сценарии
Обеспечение точности в чувствительных приложениях
Использование этой специальной пластины имеет решающее значение в приложениях, где целостность сигнала напрямую влияет на качество или безопасность.
Высокоскоростные и точные машины: в упаковке, печати или машинах с ЧПУ даже незначительный шум сигнала обратной связи может вызвать волну скорости или ошибки позиционирования. Прочное щитовое соединение гарантирует, что сигналы кодера или разрешателя остаются нетронутыми.
Многоосные и роботизированные системы: Эти системы имеют плотные кабельные пучки, которые несут как высокомощные, так и низкосигнальные токи. Централизованное окончание щита на щитовой пластине ЭМК предотвращает перекрестный разговор между осями, что может привести к синхронизированным ошибкам движения или неисправностям связи в общих сетях, таких как PROFINET.
Системы в электрически шумных средах: Установки вблизи сварочного оборудования, крупных двигателей или радиопередателей подвергаются интенсивному внешнему ЭМИ. Правильно реализованная система заземления щита является первой линией обороны в иммунизации системы привода от такого окружающего шума.
Экономические и оперативные преимущества
Инвестиции в надлежащую систему соединения щита дают значительную прибыль:
Сниженное время простоя: устраняя неисправности, связанные с помехами, и спорадические ошибки, это увеличивает доступность машины и производительность.
Быстрая ввода в эксплуатацию: заранее определенные, простые в использовании точки соединения упрощают проводку и сокращают время, потраченное на отладку проблем ЭМК во время запуска системы.
Обеспечение соответствия: Он обеспечивает проверяемый и стандартизированный метод для выполнения строгих правил ЭМК, избегая дорогостоящей переработки или сертификационных сбоев.
Сравнение с альтернативными методами защиты
По сравнению с общими терминальными блоками или заземлением шасси
Использование стандартного DIN-рельсового терминала или просто закрепление щита под винтом против стены шкафа является обычной, но неисправной практикой. Эти методы часто приводят к высокоиндуктивной точке соединения, которая неэффективна на высоких частотах. Пластина щита Siemens EMC предлагает специально построенное решение с низким импедансом с зажимами, предназначенными специально для окончания щита, обеспечивая значительно превосходную производительность.
По сравнению с "Свиной хвостом" соединения
"Пиггхайл" - это короткая провода, припаянная или зажимаемая к кабельному щиту, а затем подключенная к терминалу. Эта практика сильно не рекомендуется в инженерии ЭМК, потому что провод с хвостом действует в качестве индуктора на высоких частотах, эффективно изолируя щит от земли для самого шума, который он предназначен для подавления. 360-градусное соединение зажима специальной пластины полностью устраняет эту индуктивную слабость.
Сценарии установки
Развертывание новой системы: для новых конструкций шкафа управления интеграция этих пластин с самого начала является наиболее эффективной и экономически эффективной стратегией, обеспечивающей чистую, соответствующую установку.
Обновление системы и устранение неисправностей: в существующих системах, страдающих от необъяснимых неисправностей или проблем с шумом, модернизация этих пластин часто является наиболее целенаправленным и эффективным решением для решения постоянных проблем ЭМК.
Часто задаваемые вопросы (FAQ)
Почему нужна специальная пластинка? Не могу я просто подключить кабельный щит к ближайшему винту на модуле двигателя?
Нет. Случайное винтовое соединение не гарантирует газонепроницаемый, низкий импеданс или коррозионостойкий контакт. Что еще более важно, корпус модуля двигателя может не быть напрямую соединен с центральной безопасной землей (PE) с путью, подходящей для высокочастотного шума. Пластина соединения щита модуля двигателя обеспечивает специальный инженерный интерфейс, разработанный специально для этой цели, обеспечивая надежный и эффективный путь к земле по всему спектру частот, вызывающему озабоченность.
Значит ли использование этой щитовой пластины EMC, что я могу игнорировать другие правила маршрутизации кабелей и заземления?
Конечно нет. Плита щита является одним, хотя и критическим, компонентом в полной стратегии защиты от ЭМК. Он должен использоваться в сочетании с надлежащей практикой: с использованием высококачественных, симметрично построенных экранированных кабелей; маршрутизация кабелей питания и сигнала в отдельных подносах или с достаточным разделением; и обеспечивая общий шкаф управления имеет низкоимпедансную систему заземления "звездной точки". Пластина является оптимальной конечной точкой для щита, но она не компенсирует плохое качество кабеля или общую конструкцию шкафа.
Как подключить несколько щитовых проводов к одному зажиму на пластине?
Зажимы на щитовых пластинах Siemens обычно предназначены для размещения одного кабельного щита на зажим для обеспечения надлежащего давления и контакта. Для нескольких кабелей вы должны использовать несколько доступных зажимов на пластине. Не соединяйте несколько щитовых плетин в один зажим, если только в документации пластины прямо не указано, что конкретный зажим предназначен для этой цели, так как это может привести к ненадежному соединению некоторых кабелей.
Может ли эта пластина помочь с такими проблемами, как потеря связи кодера или дрейф аналогового сигнала?
Да, это классические симптомы электромагнитных помех. Шумовое соединение с кабелями обратной связи или аналоговыми сигналами является основной причиной таких проблем. Предоставляя отличную высокочастотную почву для щитов этих кабелей, щитовая пластина EMC может резко уменьшить или устранить это проникновение шума, тем самым решая нестабильность связи и проблемы дрейфа сигнала.
В чем главное различие между этим аксессуаром и функциональным заземлением системы привода?
Это различие имеет решающее значение. Функциональное заземление (соединение терминала PE привода) для электрической безопасности, предназначенное для обработки токов неисправности на частоте сети (50/60 Гц). Пластина EMC-щита и ее соединения являются частью высокочастотной системы заземления, предназначенной для обработки шумных токов в диапазоне от кГц до МГц. Они служат взаимодополняющим, но технически разным целям. Оба должны быть правильно реализованы для безопасной и надежной системы.
