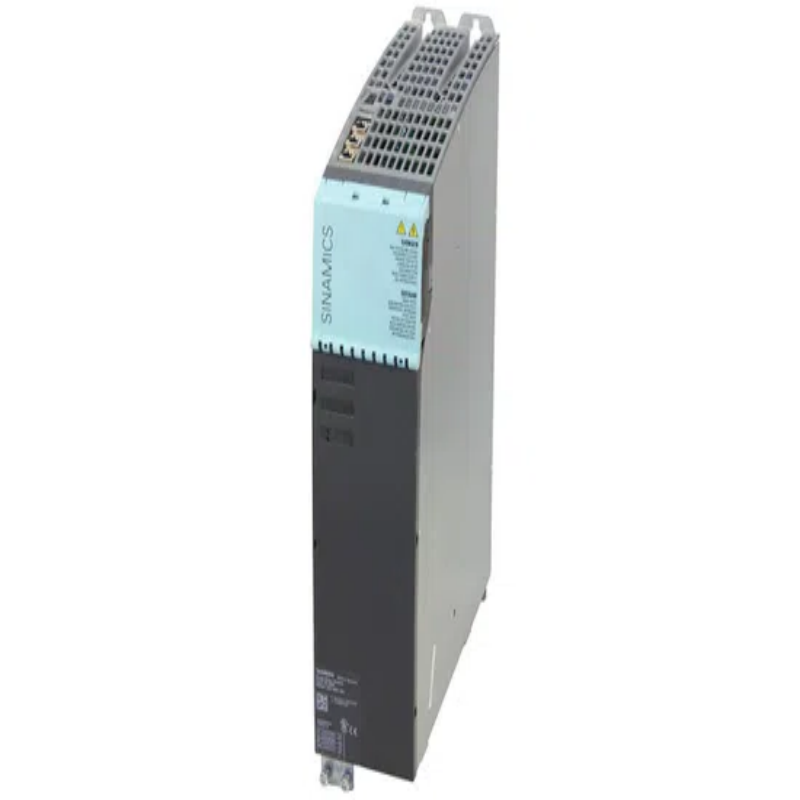

Siemens 6SL3130-7TE21-6AA3 представляет собой модуль Active Line Module (ALM) из известной системы привода SINAMICS S120. Этот 16 кВт модуль питания в формате книги - это больше, чем просто исправитель - это высокоточный преобразователь регенеративной мощности, который служит интеллектуальным электрическим ядром сложных многоосных систем автоматизации.
Он обеспечивает стабильное, регулируемое напряжение шины постоянного тока, обеспечивая при этом восстановление энергии в сеть, обеспечивая беспрецедентную производительность и эффективность для приложений, начиная от высокодинамичных станков до точных систем упаковки. Ниже приводится подробное рассмотрение этой модели ALM, а также представление о более широкой роли и критериях выбора модулей мощности в промышленной автоматизации.
Ядро продукта: технические спецификации и функциональная анатомия
В своей основе 6SL3130-7TE21-6AA3 преобразует трехфазное переменное питание в точно регулируемое напряжение шины постоянного тока для питания модулей двигателя ниже потока.
Ключевые технические данные
Номер статьи: 6SL3130-7TE21-6AA3
Тип продукта: модуль активной линии SINAMICS S120 (ALM)
Входное напряжение: 3 AC 380-480 В, 50/60 Гц
Выходная мощность: 16 кВт
Выход тока постоянного тока: 27 А
Регулируемое напряжение связи постоянного тока: 600 В постоянного тока
Метод охлаждения: внутреннее воздушное охлаждение
Дизайн: Размер книги
Коммуникация: интегрированный интерфейс DRIVE-CLiQ
Основные особенности и компоненты
Активное исправление на основе IGBT: в отличие от основных диодных мостов, он использует IGBT (биполярные транзисторы с изолированными воротами) для двустороннего потока энергии. Это позволяет ему действовать в качестве исправителя во время движения двигателя и инвертора для подачи энергии обратно в сетку во время торможения двигателя.
Стабильное напряжение связи постоянного тока: поддерживает постоянное напряжение шины постоянного тока (например, 600 В) независимо от колебаний питания сетью. Это отделяет напряжение двигателя от напряжения питания, обеспечивая последовательную производительность для всех подключенных приводов.
Интегрированная системная связь: полностью интегрирована в экосистему S120 через DRIVE-CLiQ. Этот цифровой интерфейс позволяет автоматическую конфигурацию, всеобъемлющую диагностику и обмен данными в режиме реального времени с управляющим CU (Control Unit).
Комплексная безопасность и защита: включает в себя интерфейсы для подключения кабельных щитов (кабелей питания и сигнала) для поддержки надлежащих практик ЭМК. Он также имеет интегрированные функции безопасности (например, безопасный крутящий момент выключения / STO через специальные терминалы).
Преимущества производительности: почему выбрать этот ALM?
Технологический дизайн 6SL3130-7TE21-6AA3 обеспечивает важные преимущества на месте:
Исключительное качество мощности: производит почти синусоидальный входный ток, что приводит к высокому коэффициенту мощности (cos φ ≈ 1). Это минимизирует реактивную мощность и гармонические искажения в сети питания, часто устраняя необходимость внешних блоков коррекции коэффициента мощности и избегая штрафов за коммунальное обслуживание.
Энергоэффективность и экономия затрат: регенерирует тормозную энергию непосредственно в электросеть станции, снижая потребление энергии и выработку тепла. Это особенно ценно для приложений с частыми циклами запуска-остановки или высокими инерционными нагрузками, снижающими эксплуатационные затраты и снижающими углеродный след.
Максимальное качество процесса и время работы: стабильное напряжение шины постоянного тока гарантирует, что модули двигателя обеспечивают полный крутящий момент даже при низких скоростях, не затрагивая снижения напряжения линии. Это имеет решающее значение для высокоточной обработки, синхронизированного движения и стабильности процесса, уменьшения производственных дефектов и незапланированных простоев.
Интеграция и типичные приложения
Этот модуль обычно управляется центральным блоком (например, CU320-2) или интегрирован в среду автоматизации SIMATIC/SINUMERIK. Это краеугольный камень архитектуры SINAMICS S120 «Общая шина постоянного тока», где один ALM может поставлять несколько модулей двигателя (серво или векторное управление) на одной шине постоянного тока.
Основные области применения
Инструментные станки: обработочные центры с ЧПУ, токарные станки и шлифовки, требующие высокой динамической реакции и точности.
Упаковочные машины: роботы и сервоприводные оси в машинах для наполнения, паллетизации и упаковки.
Обработка материалов: высокоскоростные портальные роботы, автоматизированные системы хранения и извлечения (AS/RS).
Испытательные скамейки: симуляторы и динамометры, требующие возможностей двигателя и регенерации.
За пределами модели: понимание модулей питания в промышленной автоматизации
Для принятия обоснованных решений важно контекстуализировать модуль Active Line в линейке модулей питания Siemens и уточнить ключевые соображения проектирования системы.
Спектр модуля питания: ALM против SLM против BLM
SINAMICS S120 предлагает три основных типа модулей питания, каждый из которых адаптирован к различным потребностям в производительности и стоимости:
1.1 Модуль активной линии (ALM)
Напряжение связи постоянного тока: регулируется (например, 600В)
Энергическая обратная связь: Да (регенеративный)
Технология: активный фронт-энд на основе IGBT
Коэффициент мощности входа: ~1 (отличный)
Типичный случай использования: высокоточные, динамичные, энергосберегающие приложения (например, машины с ЧПУ, высокоскоростные роботы).
1.2 Модуль умной линии (SLM)
Напряжение связи постоянного тока: нерегулируемое (~1,35 x входное напряжение)
Энергическая обратная связь: Да (регенеративный)
Технология: на основе IGBT
Коэффициент мощности входа: & gt;0,96 (очень хорошо)
Типичный случай использования: приложения, требующие восстановления энергии, но переносящие колебания напряжения связи постоянного тока (например, некоторые упаковочные машины).
1.3 Основный модуль линии (BLM)
Напряжение связи постоянного тока: нерегулируемое (~1,35 x входное напряжение)
Энергетическая обратная связь: Нет (не регенеративный)
Технология: на основе диода/тиристора
Коэффициент мощности входа: Зависит от реактора линии
Типичный случай использования: чувствительные к затратам приложения с редким тормозом (например, насосы, вентиляторы). Требуется тормозный сопротивление для рассеяния тормозной энергии.
1.4 Как выбрать
Выберите ALM: когда вам нужно стабильное напряжение связи постоянного тока, отличное качество питания и максимальное восстановление энергии (критически важно для точности или динамических задач).
Выберите SLM: когда восстановление энергии является ключевым, но колебание напряжения связи постоянного тока приемлемо (балансирует производительность и стоимость).
Выберите BLM: Для простых, бюджетных приложений с минимальным тормозом (не требуется восстановление энергии).
2. Критические соображения для проектирования системы
Интеграция ALM требует внимания к трем ключевым деталям:
Обязательный модуль активного интерфейса (AIM): AIM должен быть установлен между сетью и ALM. Он интегрирует фильтр линии, схему предзарядки и мониторинг напряжения линии, необходимый для соблюдения ЭМК и безопасной работы.
Охлаждение и пространство: конструкция размера книги позволяет компактную, бок о бок монтажу в управляющих шкафах. Обеспечить адекватный поток воздуха и соответствие диапазону температур окружающей среды (0-40 ° C без деградации), чтобы избежать перегрева.
Конфигурация системы: вся приводная система (ALM, модули двигателей, двигатели) настроена через программное обеспечение Siemens SINAMICS Startdrive (в рамках портала TIA), обеспечивая беспрепятственную интеграцию.
Часто задаваемые вопросы (FAQ)
1. Как ALM экономит энергию по сравнению с основным источником питания?
ALM регенерирует тормозную энергию: во время торможения двигатели действуют в качестве генераторов. Основные модули (BLM) тратят эту энергию в виде тепла через резисторы, но ALM обратят ее обратно в сеть. Эта переработанная энергия питания другого оборудования, сокращая общее потребление электроэнергии, особенно для частых приложений запуска и остановки.
2. Действительно ли регулируемое напряжение постоянного тока от ALM важно?
Да, для высокопроизводительных задач. Стабильная шина постоянного тока обеспечивает, чтобы модули двигателя обеспечивали полный крутящий момент на всех скоростях, не затрагивая колебаний сети или тяжелых нагрузок. Это предотвращает проблемы с производительностью во время снижения напряжения, что имеет решающее значение для точной обработки или синхронизированного движения.
3. Мое приложение не тормозит часто. Нужен ли мне ALM?
Если экономия энергии не является ключом, сосредоточьтесь на других преимуществах ALM: твердое напряжение шины постоянного тока (для стабильности процесса) и почти идеальный коэффициент мощности (защищает электрические системы от гармоник). Если это не имеет значения, то SLM или BLM являются более экономически эффективными.
4. Какой ключевой компонент я должен добавить для использования этого ALM?
Вам нужен модуль активного интерфейса (AIM) между сетевым питанием и ALM. Это не обязательно, он обеспечивает фильтр линии и предзарядную схему, необходимые для безопасной работы, соответствующей EMC.
5. Может ли это 16 кВт ALM мощность смешанных двигательных модулей?
Да, через общий автобус DC. ALM обеспечивает непрерывную мощность 16 кВт; Вы можете подключить любую комбинацию модулей двигателя S120 (например, 10 кВт + два 3 кВт), если общая потребность не превышает 16 кВт (с учетом пиковых нагрузок).
6. Каковы ключевые моменты обслуживания ALM?
Сосредоточьтесь на предотвращении: держите охлаждающие плавники/вентиляторы чистыми (избегайте перегрева), проверяйте плотность подключения к электроэнергии во время простоя и используйте диагностику DRIVE-CLiQ для отслеживания рабочих часов, температур и неисправностей для прогнозного обслуживания.
