SIEMENS 7MB2355-0AG16-3AA1-ZT23 высокоточный инфракрасный анализатор газа

Обзор

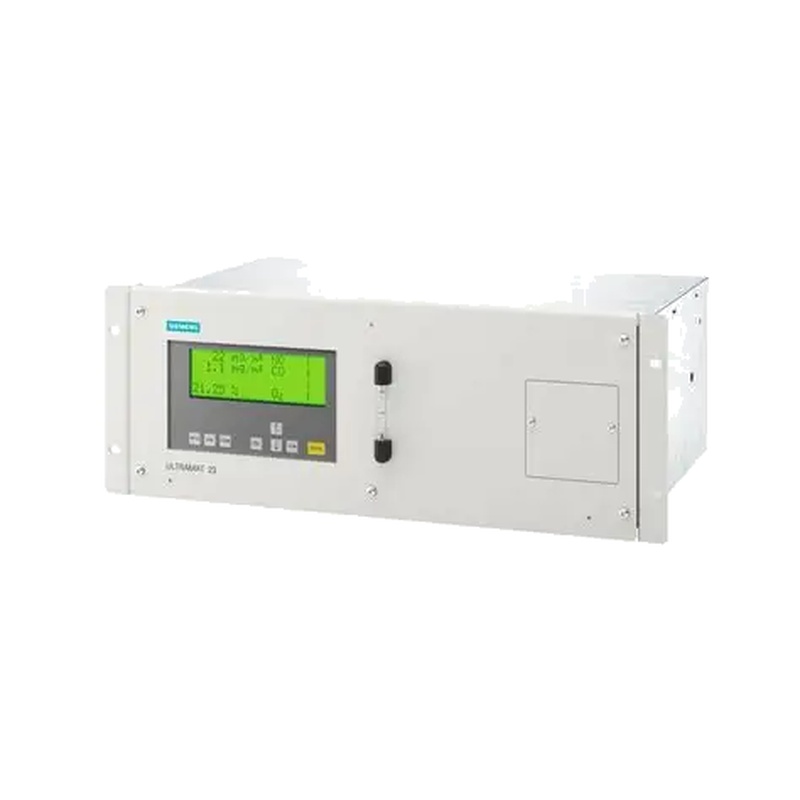

Siemens Ultramat 23 (в частности, модель 7MB2355-0AG16-3AA1-ZT23) служит эталоном в анализе промышленных газов для мониторинга выбросов. Этот надежный, одобренный TÜV 19-дюймовый стойковый анализатор разработан для одновременного измерения концентрации одного инфракрасного чувствительного газа (например, CO, SO) ₂, NO) и кислород (O) ₂).

Это важный инструмент для отраслей, обязанных соблюдать строгие экологические правила, предоставляя надежные и точные данные для оптимизации процессов и регулирующей отчетности. Интегрируя инфракрасные (NDIR) и электрохимические технологии в один компактный блок, он предлагает экономически эффективное и упрощенное решение для систем непрерывного мониторинга выбросов (CEMS).

Ключевые особенности & амп; Функциональные характеристики

Двухтехнологичный дизайн: основная сила модели заключается в сочетании недисперсивного инфракрасного (NDIR) (для измерения CO, SO) ₂, или NO) и отдельную электрохимическую ячейку (для концентрации кислорода), обеспечивающую два критических измерения с одного прибора.

Сертификация TÜV по EN15267: Официальное одобрение в соответствии с европейским стандартом EN15267 имеет первостепенное значение для мониторинга выбросов, предусмотренного законом. Эта сертификация проверяет, что анализатор соответствует строгим критериям обеспечения качества для производительности и надежности.

19-дюймовый блок для легкой интеграции: Разработанный в качестве стандартного 19-дюймового модуля стойки (высота 3U), он упрощает установку в шкафы управления или убежища для анализаторов. Этот модульный подход облегчает обслуживание, замену и интеграцию системы.

Гибкие диапазоны измерения: анализатор поддерживает широкий спектр конфигурируемых диапазонов измерения IR, калибрируемых от минимальных (например, CO: 0-200 мг/м³) до максимальных (например, CO: 0-1250 мг/м³), что позволяет адаптировать их к конкретным требованиям приложения.

Внешняя обработка проб газа: Этот вариант поставляется без внутреннего насоса, что обеспечивает гибкость для систем, использующих внешнюю кондиционирование проб газа. Газовые соединения 6 мм, совместимые со стандартными трубами.

Технические характеристики & амп; Спецификации

Производительность 7MB2355-0AG16-3AA1-ZT1 определяется высокой точностью и стабильностью, что имеет решающее значение для мониторинга соответствия.

Основная производительность измерения

ИК измерение: оптическая скамейка NDIR очень стабильна, устойчива к загрязнению и обеспечивает отличную долгосрочную точность с низким дрейфом. Это обеспечивает последовательное чтение даже в требовательных промышленных условиях.

Измерение кислорода: Электрохимический О ₂ клетка обеспечивает надежный, экономически эффективный метод измерения остаточного кислорода. Это имеет жизненно важное значение для расчета концентраций загрязнителей, нормализованных до стандарта О. ₂ уровень (как требуется большинством экологических учреждений).

Интерфейс & амп; Контроль

Блок включает в себя программное обеспечение оператора и документацию на английском языке. Он обычно характеризуется:

стандартные аналоговые выходы (4-20 мА) для передачи значений концентрации;

Цифровые интерфейсы (например, RS232) для конфигурации и регистрации данных.

Таблица подробных спецификаций

Название продукта Анализатор газа Siemens Ultramat 23

Номер модели 7MB2355-0AG16-3AA1-ZT23

Технология NDIR (для 1 газа) + Электрохимическая (для O ₂)

Отверждение TÜV сертифицировано по EN15267

Монтаж 19" подключаемого блока (высота 3U)

Источник питания AC 230 В, 50 Гц

Газовые соединения 6 мм

Внутренний насос № (требует внешней системы проб газа)

ИК измеримые газы CO, SO ₂, Нет

Пример диапазонов ИК CO: мин. 0-200 мг/м³, макс. 0-1250 мг/м³

O₂ Технология Электрохимическая клетка

Основные приложения & амп; Случаи использования

Основным применением анализатора является непрерывный мониторинг выбросов (CEM), что делает его незаменимым для отраслей с регулируемыми процессами сгорания:

Заводы сжигания отходов: точно контролирует CO и O ₂ концентрации для обеспечения полного сгорания и контроля за выбросом вредных загрязнителей.

Производство электроэнергии: используется на угольных, нефтяных или газовых электростанциях для мониторинга выбросов дымовых газов, обеспечивая соблюдение национальных и международных ограничений выбросов.

Цемент и амп; Вапневые печи: Мониторинг выбросов из высокоабразивных, пыльных процессных газов, требующих надежного кондиционирования газа образца вверх по течению.

Химические и амп; Нефтехимическая промышленность: отслеживает уровни выбросов от различных тепловых процессов и нагревателей.

Материал & амп; Строительство

Ultramat 23 построен для долговечности в суровых условиях:

Корпус: прочная стальная конструкция обеспечивает защиту от EMI/RFI.

Путь пробы газа: коррозионостойкие материалы (например, нержавеющая сталь) используются для деталей, контактирующих с измеренным газом, что позволяет сопротивляться агрессивным компонентам дымовых газов (в сочетании с надлежащим кондиционированием).

Резюме преимуществ продукта

Соблюдение нормативных положений: сертификация TÜV EN15267 делает его юридически признанным инструментом для отчетности о выбросах, обеспечивая защиту данных.

Интегрированное решение: измеряет два ключевых параметра (ИК газ + О ₂) в одном устройстве, уменьшая площадь и стоимость по сравнению с двумя отдельными анализаторами.

Высокая надежность & амп; Низкое обслуживание: проверенная технология NDIR Siemens обеспечивает стабильную работу с минимальными потребностями в калибровке, снижая затраты на жизненный цикл.

Гибкость конфигурации: Широкие диапазоны измерений IR позволяют использовать один и тот же анализатор в разных приложениях и уровнях концентрации.

Часто задаваемые вопросы

1. Какое значение имеет сертификация TÜV EN15267?

Эта сертификация является обязательной для мониторинга выбросов во многих регионах. Он обеспечивает независимую проверку производительности, стабильности и точности анализатора, гарантируя, что отчеты о выбросах являются юридически обоснованными и надежными.

2. Почему в этой модели отсутствует внутренний газовый насос для проб?

Эта конструкция обеспечивает гибкость для сложных систем: она позволяет использовать внешние, более мощные насосы (для тяжения газа на большие расстояния) и позволяет агрессивное кондиционирование газа образца (фильтрация, охлаждение) до того, как газ достигнет анализатора, защищая блок и сокращая техническое обслуживание.

3. Почему одновременно О ₂ Важно ли измерение?

O₂ измерение позволяет нормализовать концентрации загрязнителей (например, СО) до стандартного исходного уровня (как это требуется законом), корректируя разбавление избытком воздуха. Он также предоставляет жизненно важные данные для оптимизации эффективности сгорания и безопасности.

4. Как я выбираю правильный диапазон измерения IR?

Выберите диапазон, где нормальное рабочее значение падает между 50-80% от шкалы для оптимального разрешения. Узкие диапазоны (например, 0-200 мг/м³) обеспечивают большую точность, в то время как широкие диапазоны (например, 0-1250 мг/м³) обеспечивают буфер безопасности для эксплуатационных сбоев (избегая потери данных из-за чрезмерного диапазона).

5. Каковы преимущества технологии NDIR?

NDIR очень специфичен для целевых газов (минимизирует перекрестную чувствительность) и предлагает исключительную долгосрочную стабильность с очень низким дрейфом. Это увеличивает интервалы между необходимыми калибровками, что делает его идеальным для надежного, непрерывного мониторинга выбросов в суровых промышленных условиях.

6. Какие отрасли обычно используют этот анализатор?

Он используется в первую очередь в отраслях, в которых процессы сжигания регулируются экологическими нормами, включая установки для сжигания отходов, установки для производства электроэнергии, цементные/вапневые печи и химическую промышленность.
