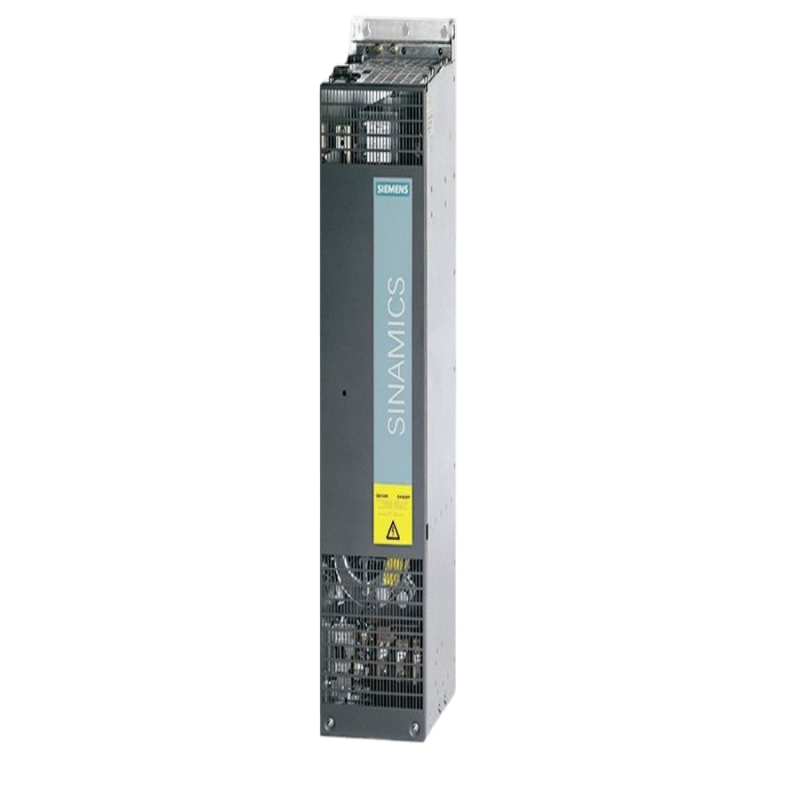

В промышленной автоматизации высокомощные приводы требуют строгой стабильности, эффективности и управления энергией от систем питания. Модуль Siemens SINAMICS S120 Active Line (ALM) - конкретно шасси типа 6SL3330-7TE32-1AA3 - разработан для удовлетворения этих требовательных потребностей. Это высокопроизводительное решение не только обеспечивает чистое, стабильное напряжение шины постоянного тока для многоосных приводных систем: оно активно регенерирует тормозную энергию обратно в сеть завода. Эта двойная возможность повышает качество процесса и значительно снижает эксплуатационные затраты, что делает его идеальным источником энергии для экологически чистого, эффективного производства тяжелых грузов.
1. Основная позиционирование продукта & амп; Анализ технических спецификаций
Как член семейства SINAMICS S120, предназначенного для сценариев высокой мощности, основная миссия 6SL3330-7TE32-1AA3 - эффективное преобразование электрической энергии. В отличие от своих компактных коллег размером книги, он имеет конструкцию типа шасси - самостоятельный силовый блок, который требует монтажа в управляющем шкафе или стойке. Эта конструкция обеспечивает гораздо превосходное рассеивание тепла и поддерживает гораздо более высокую номинальную мощность.
1.1 Основная технология & амп; Параметры производительности
Модель продукта: 6SL3330-7TE32-1AA3
Тип модуля: Модуль активной линии (ALM)
Форма конструкции: Тип шасси
Входное напряжение: 3-фазное переменное 380-480 В ± 10%, 50/60 Гц
Выходная мощность: 132 кВт (при входе переменного тока 400 В)
Номинальный выходный ток: 209 А
Регулируемое напряжение связи постоянного тока: 600 В постоянного тока (номинальное)
Метод охлаждения: Принудительное воздушное охлаждение
Ключевая технология: активный фронт-энд IGBT, полная регенеративная работа
1.2 Интерпретация ключевых особенностей
Полная обратная связь по регенеративной энергии
В отличие от базовых линионных модулей, которые рассеивают тормозную энергию в виде тепла, этот ALM использует активную технологию IGBT для двустороннего потока энергии. Во время замедления двигателя или ремонтных нагрузок он может полностью и эффективно подавать генерируемую регенеративную энергию обратно в заводскую сеть, где он питан другое оборудование. Это приводит к значительной экономии энергии, особенно для приложений с частыми циклами запуска и остановки (например, тяжелые краны, центрифуги, испытательные стенды).
Стабильная связь постоянного тока & амп; Высокое качество электроэнергии
Модуль поддерживает высокостабильное напряжение связи постоянного тока, иммунитет к колебаниям сети. Это создает идеальную рабочую среду для всех подключенных модулей двигателя, гарантируя, что они обеспечивают полный крутящий момент даже во время снижения напряжения линии. Для производственных процессов высокого уровня (например, точной прокатки, крупных станков), это гарантирует стабильность процесса и последовательность продукта. Кроме того, его почти синусоидальный входный ток поддерживает коэффициент мощности на стороне линии близок к 1,0, устраняя необходимость в внешних конденсаторах коррекции коэффициента мощности и резко снижая загрязнение гармоничной сети.
Принудительное воздушное охлаждение & амп; Системная интеграция
Учитывая высокую плотность мощности, модуль использует воздушное охлаждение для эффективного рассеивания тепла, обеспечивая надежность при тяжелых нагрузках. Он беспрепятственно интегрируется в систему управления SINAMICS S120 (например, с блоком управления CU320-2) через интерфейс DRIVE-CLiQ, что позволяет автоматическую конфигурацию, всеобъемлющий мониторинг состояния и диагностику неисправностей в режиме реального времени.
2. Сценарии применения и амп; Ценностное предложение
Этот 132 кВт ALM является предпочтительным выбором для тяжелых промышленных приложений, где его ценность сияет в сложных условиях эксплуатации:
2.1 Обработка тяжелых материалов
В портовых контейнерных кранах, больших портальных кранах или шахтных подъемниках частое подъем и опущение генерируют огромную регенеративную энергию. ALM перерабатывает эту энергию, сокращая общее потребление энергии и избегая высоких температур, вызванных тормозными сопротивлениями.
2.2 Большое центробежное оборудование & амп; Испытательные платформы
Для больших мельничных приводов (производство цемента), компрессоров (нефтехимические заводы) или динамометров шасси (автомобильная промышленность), где приводные системы нуждаются в быстром замедлении, способность регенерации ALM напрямую снижает затраты на электроэнергию и улучшает динамическую реакцию системы.
2.3 Обеспечение стабильности процессной промышленности
В промышленности непрерывного производства (например, бумага, металлургия) колебания напряжения могут привести к остановкам производственной линии или лому продукции. Стабильная связь постоянного тока ALM действует в качестве «буфера», изолируя приводную систему от нарушений сети. Это значительно повышает общую эффективность оборудования (OEE) и эксплуатационную надежность всей производственной линии.
Глубокое расширение: выбор и планирование системы для модулей питания типа шасси
Выбор высокомощных компонентов привода требует не только рассмотрения спецификаций модели, но и разработки всей архитектуры системы привода.
1. Почему выбрать конструкцию типа шасси на этом уровне мощности?
Когда мощность системы привода превышает ~90 кВт, конструкция типа шасси превосходит модели книжного размера:
Модули Booksize устанавливаются бок о бок и имеют общий охлаждающий канал, который ограничивает емкость рассеивания тепла.
Модули типа шасси являются автономными силовыми агрегатами с специализированными, более мощными системами воздушного охлаждения. Это обеспечивает более высокую эффективность охлаждения, поддерживает большую мощность одного блока и предлагает более гибкие варианты макета.
2. Ключевые соображения для проектирования системы
Интеграция высокомощного ALM, такого как 6SL3330-7TE32-1AA3, требует тщательного планирования на уровне системы:
Основный периферический компонент (AIM)
Этот ALM должен быть сопровожден соответствующим модулем активного интерфейса (AIM). AIM интегрирует реактор входной линии, схему предзарядки и фильтр ЭМК - все это имеет решающее значение для безопасного запуска ALM, стабильной работы и соответствия стандартам электромагнитной совместимости.
Всеобъемлющая защита & амп; Координация
Согласно местным электрическим кодам, соответствующие выключатели или защитники должны быть установлены на стороне линии питания для обеспечения защиты от короткого замыкания и перегрузки. Кроме того, заземление и экранирование системы должны строго следовать инструкциям по установке Siemens для обеспечения шумности и безопасности персонала.
Инженерия & амп; Инструменты ввода в эксплуатацию
Вся приводная система S120 (включая эту ALM) настроена, параметризирована и введена в эксплуатацию с помощью программного обеспечения Siemens SINAMICS Startdrive в рамках платформы TIA Portal. Эта интегрированная инженерная среда упрощает ввод в эксплуатацию и обеспечивает последовательные общесистемные параметры.
Часто задаваемые вопросы (FAQ)
1. В чем главное различие между этим 132 кВт ALM и ALM booksize?
Ключевые различия в номинальной мощности, охлаждении и конструкции:
Booksize ALM: меньшая мощность, внутреннее воздушное охлаждение (в зависимости от системных каналов), компактный для многоосной монтажа бок о бок.
Этот тип шасси ALM: 132 кВт высокой мощности, независимого принудительного воздушного охлаждения, самостоятельного блока в стиле шкафа - превосходный для тяжелых, высокомощных приложений.
Да, но это требует детального проектирования системы. Как правило, один главный ALM обрабатывает мощность базовой нагрузки и регенерацию для общей шины постоянного тока. Редко несколько ALM настроены для различных сегментов линии (требуется сложная координация). Более распространенный подход: один высокомощный ALM поставляет несколько модулей двигателя через линии или область.
3. Возникает ли регенерация энергии заводской электросети?
Нет — хорошо разработанный ALM улучшает качество сети. Его коэффициент мощности единства и синусоидальный входный ток уменьшают гармоники. Возобновленная энергия – это чистая мощность 50/60 Гц, которую могут использовать другие нагрузки на том же трансформаторе, облегчая нагрузку сети. Убедитесь, что мощность короткого замыкания сети может принять обратную связь.
4. Как поддерживать систему воздушного охлаждения в суровых условиях?
Система охлаждения имеет заменные воздушные фильтры — регулярная чистка является ключом. В пыльных условиях сократите интервалы очистки или используйте самоочищающиеся фильтры. Мониторинг состояния вентилятора и температурных сигналов для прогнозного обслуживания, избегая перегрева.
5. Может ли этот модуль работать с сторонними двигателями/приводами?
Теоретически, его связь постоянного тока может питать устройства, зависящие от постоянного тока. На практике используйте его в экосистеме SINAMICS S120 — только тогда вы сможете получить доступ к полной защите, скоординированному управлению и диагностике через DRIVE-CLiQ/Startdrive. Интеграция третьих сторон теряет эти преимущества и создает риски.
