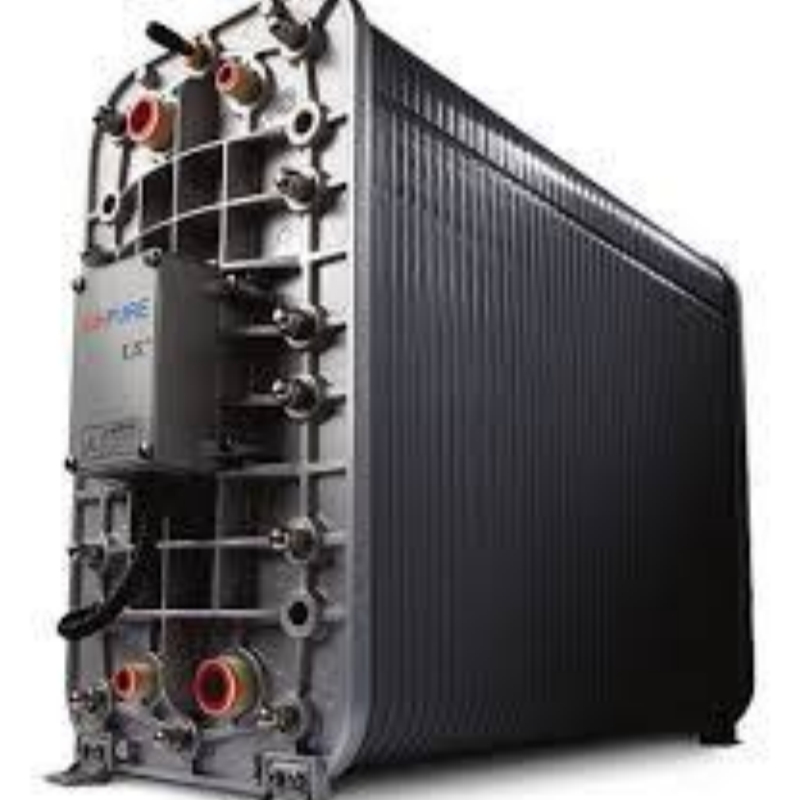

IONPURE EWT-CDISGBD CEDI система электродеионизации для водоподготовки АЭС с реакторами типа PWR

　　IONPURE EWT-CDISGBD — это модуль непрерывного электродеионизации, разработанный для водоподготовки на электростанциях, применяющий системы электродеионизации, адаптированные для установки с продувкой парогенератора (SGBD) в производстве электроники. Работая непрерывно при температуре 60°C и давлении 7 бар, он заменяет одноразовые ионообменные смолы ядерного класса, обеспечивая получение воды с проводимостью ниже 0,1 мкСм/см при 90–95% рекуперации и устойчивость к ингибиторам коррозии и восстановителям, используемым в PWR.

　　Что такое модуль CEDI для продувки парогенератора АЭС?

　　Модуль CEDI для продувки парогенератора АЭС — это электрохимическая установка для очистки воды, которая удаляет ионные загрязнители из продувочной воды парогенератора, чтобы ее можно было повторно использовать в основном конденсаторе или сбрасывать в пределах экологических норм. В отличие от традиционных смешанных деминерализаторов, потребляющих смолу ядерного класса, он непрерывно регенерируется с помощью постоянного электрического потенциала, устраняя необходимость в работе с химикатами и образовании твердых радиоактивных отходов.

　　Этот продукт специально разработан для водоподготовки вторичного контура реактора типа PWR (с водой под давлением). Он устойчив к повышенным температурам (до 60°C) и химическим добавкам — таким как аммиак, этаноламин и гидразин — обычно используемым для контроля pH и удаления кислорода в паровых циклах PWR, условия, которые деградируют стандартные модули CEDI электронного класса.

　　Ключевые характеристики

　　Тип продукта: Модуль непрерывной электродеионизации для SGBD

　　Модель: IONPURE EWT-CDISGBD

　　Максимальная температура непрерывной эксплуатации: 60°C (140°F)

　　Максимальное рабочее давление: 7 бар (100 psi)

　　Типичная проводимость получаемой воды: <0,1 мкСм/см

　　Рекуперация воды: 90–95%

　　Диапазон рабочего напряжения: 0–375 В постоянного тока

　　Диапазон рабочего тока: 1,0–10,0 А

　　Максимальная проводимость питающей воды: <25 мкСм/см (пермеат обратного осмоса)

　　Диапазон давления питающей воды: 1,4–7 бар (20–100 psi)

　　Диапазон температур питающей воды: 5–60°C (41–140°F)

　　Стойкость к свободному хлору: <0,02 ppm (в виде Cl₂)

　　Жесткость питающей воды (в виде CaCO₃): <1,0 ppm

　　Содержание кремнезема в питающей воде (SiO₂): <1,0 ppm

　　Технология уплотнения: Двойное О-образное кольцо, герметичная конструкция

　　Контур концентрата: Не требуется (без впрыска соли, без рециркуляции концентрата)

　　Размеры модуля (Д×Диаметр): 695,5 мм × 574,2 мм (согласно техническому описанию производителя)

　　Сертификаты: CE, производственное предприятие сертифицировано по ISO 9001:2015 и ISO 14001:2015

　　Химическая совместимость: Устойчив к аммиаку, этаноламину, морфолину и гидразину в типичных концентрациях вторичного контура PWR

　　Технические особенности

　　Запатентованная функция мгновенного нагрева горячей водой исключает необходимость постепенного повышения температуры. Модуль начинает работу непосредственно с продувочной водой температурой 60°C без медленного прогрева. Обычные модули требуют постепенного нагрева для предотвращения термического шока и повреждения прокладок; данная конструкция устраняет это ограничение, позволяя немедленно перезапустить систему после остановки и сокращая время процедуры для оператора.

　　Уплотнение двойным О-образным кольцом обеспечивает гарантированную герметичность при полном давлении и температуре. Каждый межсекционный стык имеет двойные эластомерные уплотнения, что предотвращает перекрестное проникновение между разбавляющей и концентрирующей камерами даже при термических циклах. Это критически важно для непрерывной обработки SGBD, поскольку утечка может поставить под угрозу качество питающей воды основного конденсатора.

　　Не требуется впрыск соли или рециркуляция концентрата. В отличие от многих систем CEDI, EWT-CDISGBD работает без контура впрыска рассола или насоса рециркуляции концентрата. Электродные камеры работают за счет проводимости самой продувочной воды, что упрощает гидравлическую схему, сокращает количество вспомогательного оборудования и уменьшает занимаемую площадь.

　　Подтверждена химическая стойкость к кондиционирующим агентам PWR. Мембрана и ионообменная смола модуля подобраны таким образом, чтобы выдерживать непрерывное воздействие аммиака (до 10 ppm в виде N), этаноламина, морфолина и остатков гидразина. Частый вопрос заключается в том, вызывают ли эти химикаты необратимое загрязнение — испытания подтверждают стабильное качество получаемой воды при непрерывной эксплуатации без снижения ионообменной емкости после 4000 часов в условиях химического воздействия.

　　Непрерывная высокотемпературная эксплуатация напрямую соответствует условиям SGBD. Модуль непрерывно работает при 60°C без охлаждения потока продувки перед ним. Это исключает затраты энергии, капитальные затраты на теплообменник и необходимость в пространстве для охлаждения всего потока продувки перед обработкой — значительное преимущество компоновки установки в загруженных зонах вспомогательных помещений.

　　Применения

　　Обработка продувочной воды парогенераторов PWR для повторного использования: Очищает продувочную воду парогенераторов для снижения содержания растворенных солей и взвешенных продуктов коррозии, обеспечивая возможность непрерывного повторного использования в конденсаторе основного конденсатора. Исключает потребление и утилизацию ионообменной смолы ядерного класса, которая должна обрабатываться как твердые радиоактивные отходы.

　　Замена нерегенерируемых ионообменных сосудов в системах ядерного баланса: Прямая замена одноразовых смешанных деминерализаторов в блоке обработки продувочной воды, сокращающая годовые затраты на закупку смолы и минимизирующая обработку отработанной смолы и требования к хранению радиоактивных отходов.

　　Очистка конденсата при высоких температурах на тепловых и когенерационных установках: Применимо к промышленным паровым котлам, где температура возвращаемого конденсата превышает стандартные пределы CEDI в 45°C. Модуль, рассчитанный на 60°C, очищает горячий конденсат без охлаждения, снижая потребление пара установкой и повышая общий коэффициент полезного действия.

　　Восстановление аммонизированных сточных вод из дренажей вторичного контура: Обрабатывает низкопроводящие сточные воды, содержащие аммиак и гидразин из линий отбора проб и дренажей, восстанавливая воду для повторного использования вместо направления в систему жидких радиоактивных отходов.

　　Рекомендации по выбору

　　Подходящие применения:

　　Системы вторичного контура PWR, где температура продувки парогенератора постоянно превышает 40°C и требуется прямое повторное использование в конденсаторе — модуль поддерживает производительность при 60°C без предварительного охлаждения

　　Установки, стремящиеся устранить затраты на утилизацию ядерно-чистой смолы за пределами площадки и сократить объем радиоактивных отходов — окупаемость обычно достигается в течение 2–3 топливных циклов эксплуатации

　　Модернизация существующих блоков деминерализации продувочной воды, где доступное пространство ограничено, а гидравлическая простота отсутствия контура рециркуляции концентрата минимизирует переделку трубопроводов

　　Программы по поддержанию химического баланса вторичного контура с использованием аммиака или этаноламина для контроля pH и гидразина для поглощения кислорода, где химическая стойкость CEDI позволяет избежать дорогостоящей предварительной обработки

　　Не рекомендуется для:

　　Применений, требующих ультрачистой воды с удельным сопротивлением выше 18 МОм·см и уровнями кремнезема и бора на уровне ppt, таких как производство полупроводниковых пластин. EWT-CDISGBD обеспечивает продукт с проводимостью <0,1 мкСм/см, подходящий для химии энергетического цикла, но не соответствует требованиям к очистке для электронной промышленности. Для сверхчистой воды для микроэлектроники выбирайте модули IONPURE VNX55-EX.

　　Очистка пермеата обратного осмоса при низких температурах (обычно 20–35°C) без химических добавок. Хотя модуль будет функционировать, его возможности по термостойкости и химической устойчивости будут использоваться не полностью. Стандартные модули серии LX или IP-LXM обеспечивают эквивалентную производительность при более низкой стоимости для обычных применений.

　　Питающая вода с жесткостью выше 1,0 ppm или содержанием кремнезема выше 1,0 ppm. Отложение солей жесткости при 60°C может необратимо повредить мембраны; необходимо поддерживать надлежащую предварительную обработку с помощью обратного осмоса и умягчения.

　　Часто задаваемые вопросы

　　1. Как EWT-CDISGBD снижает эксплуатационные расходы по сравнению с ионообменной смолой ядерного класса?

　　Модуль исключает периодическую покупку, обработку и утилизацию нерегенерируемой ионообменной смолы ядерного класса. Общая стоимость владения обычно на 40–60% ниже в течение пятилетнего периода, благодаря отсутствию замены смолы, сокращению обработки радиоактивных отходов и минимальному вмешательству оператора. Точная экономия зависит от расхода продувки и химического состава.

　　2. Какова цена и ценовой диапазон мембранного стека CEDI EWT-CDISGBD?

　　Стоимость модуля EWT-CDISGBD обычно составляет от 55 000 до 85 000 долларов США за единицу, в зависимости от объема проекта и вспомогательного оборудования. Цены колеблются из-за обменных курсов, тарифов и корректировок на заводе. Для получения точного предложения и условий поставки обращайтесь напрямую в Beijing Zhongping Technology.

　　3. Может ли модуль EWT-CDISGBD запускаться на горячей продувочной воде без процедуры прогрева?

　　Да. Запатентованная конструкция мгновенного нагрева позволяет прямой запуск с продувочной водой при полной температуре 60°C без постепенного нагрева. Не требуется время выдержки для прогрева или ограничение скорости нарастания температуры, что значительно сокращает время запуска после стабилизации химии парогенератора.

　　4. Какая предварительная обработка или качество питающей воды необходимы перед EWT-CDISGBD?

　　Питающая вода должна проходить предварительную фильтрацию и однопроходный обратный осмос для достижения проводимости ниже 25 мкСм/см, жесткости ниже 1,0 ppm, содержания кремнезема ниже 1,0 ppm и свободного хлора ниже 0,02 ppm. Типичная конфигурация предварительной фильтрации SGBD включает фильтр с обратной промывкой и картриджный фильтр перед мембраной обратного осмоса.

　　5. Устойчив ли модуль EWT-CDISGBD к аммиаку и гидразину, используемым в химии вторичного контура PWR?

　　Да. Мембраны и ионообменные смолы модуля специально разработаны для выдерживания непрерывного воздействия аммиака до 10 ppm, этаноламина и гидразина до 100 ppb без снижения производительности или необратимого загрязнения. Это было подтверждено в ходе длительных испытаний, превышающих 4000 часов в условиях, соответствующих реальной химии.

　　6. Каково время доставки и срок изготовления модуля EWT-CDISGBD?

　　Стандартный срок изготовления составляет от 10 до 14 недель с завода. Для срочных поставок, критичных к графику останова, Beijing Zhongping Technology может организовать ускоренное производство по запросу.

　　7. Предлагаете ли вы пробное использование, пилотное тестирование или демонстрацию производительности на месте перед покупкой?

　　Мы организуем заводские приемочные испытания или, для квалифицированных проектов, пилотное тестирование на месте с использованием одномодульной установки, работающей на части потока реальной продувочной воды. Это подтверждает качество получаемой воды, термическую стабильность и химическую совместимость с конкретной химией воды установки перед принятием решения о полномасштабном внедрении.

　　8. Какие сертификаты или квалификации ядерного класса имеет EWT-CDISGBD?

　　Модуль имеет маркировку CE и производится в соответствии с сертифицированной системой менеджмента качества ISO 9001:2015 и ISO 14001:2015. Для ядерных применений модуль может поставляться с сертифицированным отчетом об испытаниях материалов и сертификатом функциональных испытаний в соответствии со спецификацией заказчика.

　　9. Каков ожидаемый срок службы EWT-CDISGBD при эксплуатации в режиме продувки парогенератора PWR?

　　Ожидаемый срок службы составляет от 5 до 7 лет при непрерывной эксплуатации при 60°C с надлежащей предварительной обработкой. Срок службы определяется постепенным отложением солей на мембране и необратимым органическим загрязнением; мы рекомендуем ежегодный мониторинг напряжения и профилирование проводимости для оценки оставшегося срока службы. Доступны услуги по восстановлению и пересборке.
