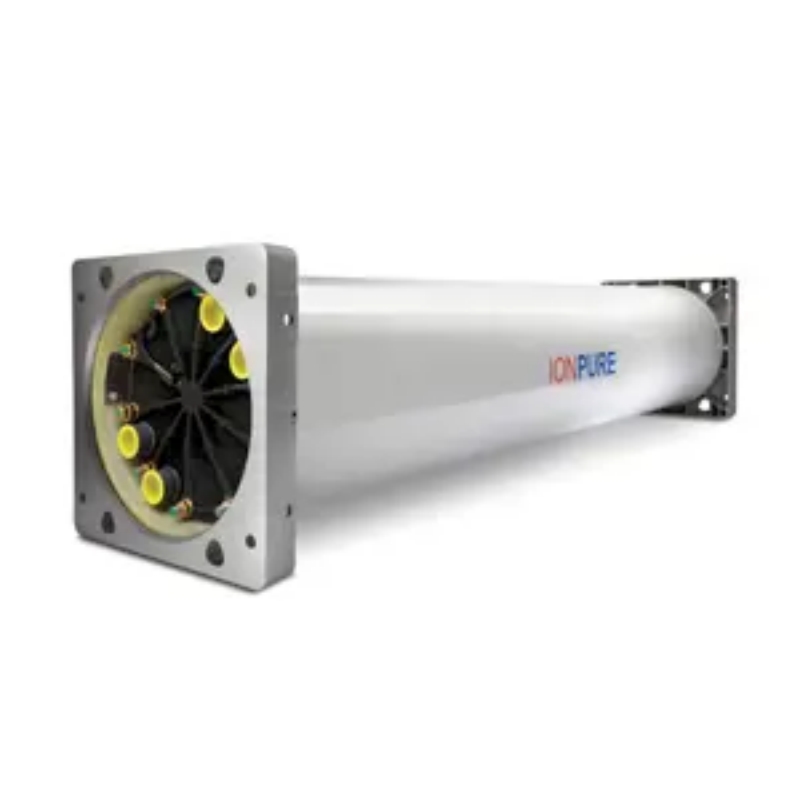

Ionpure VNX55-EX - это модуль CEDI (непрерывная электродеионизация) высокого потока для систем воды ультравысокой чистоты, разработанный специально для микроэлектроники и изготовления полупроводников. Номинальный для номинального потока продукта 12,5 м³/ч (55 гмин), он обеспечивает сопротивление 18 МΩ·см withamp; gt; 99% кремниевый диоксид и удаление бора, работая без кислоты / кислотных химических веществ и достигая восстановления воды 95-97,5%.
Что такое модуль EDI для очистки воды?
Модуль EDI - это электрохимическое устройство для очистки воды, которое удаляет ионизируемые загрязнители из проницаемости RO с помощью ионообменных мембран, смешанных смол и электрического потенциала постоянного тока. Он заменяет обычную деионизацию смешанной кровати, устраняя необходимость химической регенерации.
Модули непрерывной электродеионизации классифицируются по мощности потока: небольшие лабораторные блоки (обычно 1 м³/ч), средние промышленные блоки и модули высокого потока для центральных установок. VNX55-EX относится к категории высокого потока, предназначенной для крупномасштабного производства ультрачистой воды в заводах микроэлектроники, где последовательное качество воды 18 МΩ · см и контроль кремния / бора не поддаются переговорам.
Ключевые спецификации
Номинальный поток продукта: 12,5 м³/ч (55 гмин)
Водостойкость продукта: 18 МΩ · см (гарантировано)
Кремний диоксид (SiO) ₂) Удаление: amp; gt; 99%
Удаление бора: амп; gt; 99%
Натрий (Na) ⁺) Удаление: amp; gt;99.9%
Хлорид (Cl) ⁻) Удаление: amp; gt;99.9%
Восстановление воды: 95-97,5%
Диапазон рабочего напряжения: 0-300 VDC
Диапазон рабочего тока: 2,0-13,2 А
Максимальная водопроводность корма: амп; lt;10µS/см
Диапазон давления воды корма: 2.1-7 бар (30-100 пси)
Диапазон температуры воды корма: 20-45 ° C (68-113 ° F)
Максимальная температура окружающей среды: 45 ° C (113 ° F)
Остаточная свободная толерантность хлора: амп; lt; 0,02 ppm (как Cl) ₂)
Твердость воды корма (как CaCO ₃): амп; lt; 0,1 ppm
Кремний кремний кормовой воды (SiO) ₂): амп; lt; 0,5 ppm
Размеры модуля (диаметр х длина): 44,45 см х 213,3 см (17,5 дюйма х 84 дюйма)
Тип соединения: 50 мм соединения фланцевого полипропилена (PP)
Сертификаты: CE маркирован, ISO 9001: 2015 и ISO 14001: 2015 (сертификаты предприятия производителя)
Концентрат и уплотнение отделения электрода: конструкция уплотнения через порт
Технические моменты
Безхимическая эксплуатация устраняет инфраструктуру регенерации. VNX55-EX использует постоянное питание и мембранную миграцию ионов для непрерывной регенерации смешанной смолы. Частым вопросом является то, требует ли модуль кислотного или кастического инъекции - нет. Нет нейтрализационных резервуаров, химического хранения или систем очистки отходов, что уменьшает площадь объекта и сложность эксплуатации по сравнению с обычными смешанными полировщиками.
95-97,5% скорость восстановления минимизирует сброс сточных вод. Высокое восстановление воды достигается путем рециркуляции концентрата и электродных потоков, отправляя только небольшое кровотечение к дренажу. В ультрачистых водных установках, обрабатывающих 100 м³/ч проникновения RO, это приводит к отходу 2,5-5 м³/ч, что значительно снижает спрос на питательную воду и затраты на удаление по сравнению с системами ионного обмена, которые требуют периодической полнопартийной регенерации.
Процессное уплотнение уплотнения предотвращает внешнюю утечку. Технология двойного О-кольца и проходящей уплотнения на каждом концентрационном канале устраняет утечки между отделениями, которые могут со временем ухудшить качество воды продукта. Эта конструкция имеет решающее значение для поддержания сопротивления 18 МΩ·см в циклах полирования микроэлектроники.
Интегрированная электрическая разъемная коробка упрощает полевую проводку. Каждый модуль включает в себя предварительно завершенную разъемную коробку с установленными на заводе электрическими кабелями, уменьшая труд установки и предотвращая неправильное разведение полярности электрода.
Усиленное удаление кремния и бора направлено на спецификации микроэлектроники. Гарантированный amp; gt; 99% удаление как кремния, так и бора превосходит типичные характеристики смешанной кровати, решая два самых сложных слабо ионизированных вида, которые вызывают дефекты пластинки в производстве полупроводников.
Приложения
Окончательная полировка изготовления полупроводниковых пластин: производит ультрачистую воду 18 МΩ · см для промывания пластин и погружения литографии. Темп; gt; удаление 99% бора предотвращает загрязнение допингом p-типа, и удаление кремниевого диоксида защищает оптику от кремниевых отложений.
Производство микроэлектроники и плоских дисплеев: поставляет высокочистую процессную воду на производственные линии TFT-LCD, OLED и микро-LED, где ионные остатки должны сохраняться ниже уровня частей на триллион.
Производство электроэнергии и состав питательной воды для котлов: устраняет ионный обмен смешанным кроватью на электростанциях комбинированного цикла, обеспечивая питательную воду с проводимостью под 0,1 мкС / см для котлов высокого давления, избегая при этом опасной обработки химических веществ.
Фармацевтическая очищенная вода и предварительная обработка воды для инъекций: хотя окончательная компендиальная вода требует дистилляции или обратного осмоза плюс полировки, VNX55-EX служит непрерывной стадией деионизации, которая поддерживает; lt;1.3µS/см проводность на USPamp; lt; 645 ампер; gt; вверх по потоку WFI, уменьшая масштабирование дистилляции и потребление энергии.
Центральные ультрачистые водные установки для высокотехнологичных промышленных парков: Параллельные конфигурации нескольких модулей VNX55-EX доставляют более 228 м³/ч (1000 гмин) 18 МΩ·см воды из одной полированной системы воды, снижая затраты на кубический метр воды по сравнению с распределенными полировщиками в месте использования.
Руководство по выбору
Подходящие приложения:
Потребности в воде высокой чистоты, начинающиеся с 5 м³/ч и увеличивающиеся выше 50 м³/ч, где один модуль 12,5 м³/ч или параллельные банки заменяют несколько сосудов с смешанным кроватью без химических веществ
Входящее качество проникновения RO последовательно≤10µS/см, свободный хлорный усилитель; lt; 0,02 ppm, и температура поддерживается между 20-45 ° C - типичная для предварительной обработки RO двойного прохода
Проекты, в которых устранение опасных кислотных/раздражающих химических веществ, системы нейтрализации и замена смолы является приоритетом безопасности или затрат
микроэлектронные и полупроводниковые установки, требующие проверенного кремния; lt;0,5 ppb и боронамп; lt; 50 ppt в воде продукта
Не рекомендуется для:
Проводимость подачной воды превышает 10 мкС/см (например, однопроходящая RO непосредственно на соленой воде с высоким TDS). Установите вторичный RO или смягчитель / дегазатор вверх, или выберите модуль CEDI, признанный для более высокой проводности подачи, такой как Ionpure VNX30-CDIT.
Температура воды ниже 15°C в течение длительного периода времени. Низкая температура увеличивает вязкость воды и уменьшает ионную мобильность, что приводит к падению сопротивления продукта ниже гарантированного 18 МΩ · см. В сценариях холодного подачи пластинный теплообменник, использующий воду для отопления объекта, должен предварительно нагреть RO-проникновение для усилителя; gt; 20°C.
Очень небольшая полировка, когда один модуль превышает требуемый поток. Работа модуля мощностью 12,5 м³/ч при скорости свертывания менее 20% может привести к неравномерному распределению потока и локализованному истощению смолы. Для потоков ниже 2,5 м³/ч следует рассмотреть более мелкие модули Ionpure, такие как серии LX или IP-LXM.
Часто задаваемые вопросы
1.Какое сопротивление или качество воды гарантирует VNX55-EX?
Модуль гарантирует сопротивление продукту воде 18 МΩ·см, когда подача воды соответствует требуемым условиям входа. Типичная измеренная производительность при номинальном потоке составляет 17,5-18,2 МΩ·см, с кремниевым диоксидом ниже 0,5 ppb и бором ниже 50 ppb.
2.Какой ожидаемый срок службы модуля CEDI VNX55-EX?
Модуль предназначен для минимального срока службы 7 лет в нормальных условиях эксплуатации с последовательным качеством питательной воды. Многие установки достигают 8-10 лет до того, как требуется ремонт завода. Мы рекомендуем периодические тенденции производительности напряжения и сопротивления продукта для прогнозирования окончания срока службы.
3.Сколько стоит VNX55-EX и каков ценовый диапазон?
VNX55-EX обычно варьируется от 28 000 до 45 000 долларов США за модуль, в зависимости от размера проекта, конфигурации и регионального распределения. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной котировки с условиями доставки, свяжитесь с Beijing Zhongping Technology напрямую.
4.Do вы предлагаете испытание, аренду или пилотное испытание договоренности перед полной покупкой?
Мы организуем пилотные испытания с использованием предварительно настроенного скользя с одним модулем VNX55-EX на объекте заказчика. Это подтверждает качество воды продукции и уровень восстановления в реальных условиях питательной воды до принятия капитальных обязательств. Свяжитесь с Beijing Zhongping Technology, чтобы запланировать пилотное испытание.
5.Каковы сроки доставки и сроки поставки для VNX55-EX?
Стандартное время доставки ex-factory составляет от 8 до 10 недель. Ускоренная доставка может быть доступна для срочных сроков проекта. Авторизированные дистрибьюторы с региональными запасами могут сократить время поставки до 4 недель.
6.Какие условия оплаты и варианты финансирования доступны?
Мы принимаем безотзывный аккредитив (L / C на взгляд), банковский перевод (T / T), и для квалифицированных покупателей, отсроченные условия оплаты после оценки кредита. Для многоблоковых капитальных проектов Beijing Zhongping Technology может структурировать графики платежей на основе вех.
7.Какое качество предварительной обработки или питательной воды требуется до VNX55-EX?
Кормовая вода должна быть RO проникает с проводимостью; lt; 10µS/см, температура 20-45°C, свободный хлорный усилитель; lt; 0,02 ppm, твердость samp; lt; 0,1 ppm, и кремниевые амп; lt;0,5 ppm. Двухпроходящий обратный осмос с УФ-дехлорированием и теплообменом является стандартной конфигурацией предварительной обработки.
8.Может ли VNX55-EX работать с перерывами или в режиме горячего режима ожидания?
Модуль может быть размещен в режиме ожидания рециркуляции до 72 часов без потока воды, если поддерживается низкое напряжение течения (обычно 0,5-1 А), чтобы предотвратить биозагрязнение и ионное истощение. Запуск от длительного выключения требует последовательности очистки.
Каковы текущие эксплуатационные расходы или расходные материалы для VNX55-EX?
Нет кислотных, кастических, или смолы замены расходных материалов. Единственная эксплуатационная стоимость - это потребление электроэнергии постоянного тока, обычно 0,1-0,3 кВт/ч на кубический метр воды продукта, плюс небольшой поток отбросной воды. Рутинное обслуживание ограничивается ежегодным осмотром уплотнений и электрических соединений.
10.Is установка и ввод в эксплуатацию поддержки доступны, и что он включает?
Мы обеспечиваем заводскую поддержку ввода в эксплуатацию и запуска для первой установки модуля на каждом объекте. Это включает в себя тестирование целостности, калибровку источника питания и обучение оператора. Расширенные соглашения об обслуживании, охватывающие ежегодные медицинские проверки и устранение неполадок на месте, доступны у Beijing Zhongping Technology.
