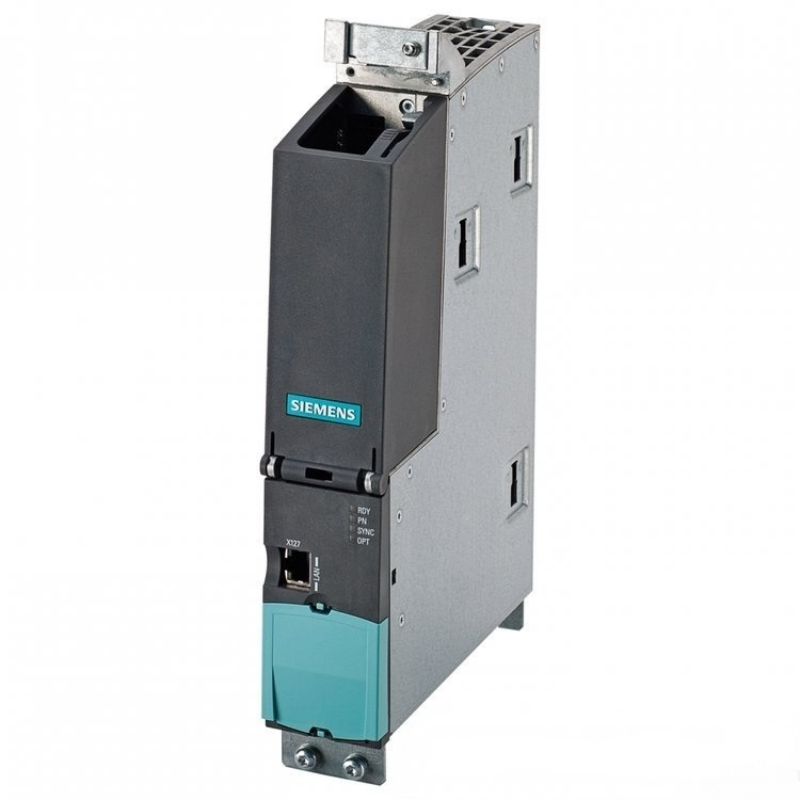

Siemens 6SL3320-1TE32-1AA3 Модуль с одним двигателем для установки шасси: высокомощное решение привода для требовательных промышленных приложений
Siemens 6SL3320-1TE32-1AA3 является надежным модулем двигателя для установки шасси в известной системе привода SINAMICS S120. Эта конкретная модель разработана как модуль единого двигателя, предназначенный для обеспечения точного и мощного управления для высоковостребованных промышленных двигателей. С значительным выходным током 210 А и конструкцией в стиле шасси он построен для приложений, где надежность, плотность мощности и беспрепятственная интеграция в общую систему шины постоянного тока имеют первостепенное значение. Этот модуль идеально подходит для тяжелых задач в таких секторах, как обработка материалов, обработка металлов и крупномасштабная автоматизация, и является примером приверженности Siemens производительности и долговечности в промышленном управлении движением.
1. Обзор продукта & амп; Системная интеграция
6SL3320-1TE32-1AA3 функционирует в качестве ключевого компонента архитектуры "общей шины постоянного тока" SINAMICS S120. В этой системе центральный блок питания (например, модуль Basic, Smart или Active Line) обеспечивает стабильную шину постоянного тока 600 В, из которой этот модуль с одним двигателем получает энергию для привода одного двигателя.
Эта архитектура очень эффективна для многоприводных систем, поскольку позволяет централизованное управление мощностью и регенерацию тормозной энергии с других ос. Модуль работает под командованием отдельного блока управления Siemens (например, CU320-2), в котором размещается интеллект управления движением. Коммуникация между блоком управления и модулем двигателя облегчается через интегрированный интерфейс DRIVE-CLiQ, позволяющий автоматическую конфигурацию, диагностику в режиме реального времени и скоординированное управление движением по всей системе.
2. Подробные технические характеристики
В таблице ниже приводятся основные технические параметры модуля 6SL3320-1TE32-1AA3, подчеркивая его возможности в качестве высокомощного компонента привода:
Номер статьи 6SL3320-1TE32-1AA3
Тип продукта SINAMICS S120 Модуль с одним двигателем
Конструкция монтажа шасси, внутреннее воздушное охлаждение
Входное напряжение 600 В DC
Выходное напряжение 3 AC 400 В
Номинальный выходный ток 210 А
Коммуникация DRIVE-CLiQ
Функции безопасности Поддержка расширенной безопасности Интегрированные функции
Чистый вес 88.000 кг
Страна происхождения Германия
3. Основные особенности & амп; Преимущества дизайна
6SL3320-1TE32-1AA3 интегрирует ключевые функции, которые делают его надежным и умным выбором для высокомощных приводов:
Высокомощное одноосное управление: как специальный модуль с одним двигателем, он обеспечивает сконцентрированную производительность для одного высокомощного двигателя. Это упрощает логику управления и диагностику для конкретной оси, что делает ввод в эксплуатацию и устранение неисправностей более простыми, чем общие системы привода.
Пробильная конструкция монтажа шасси: разработана для долговечности и рассеивания тепла в суровых промышленных условиях. Его прочный металлический корпус и интегрированная внутренняя система воздушного охлаждения справляются с значительным теплом, генерируемым непрерывным током 210 А, обеспечивая эксплуатационную стабильность и долговечность.
Комплексная безопасность и амп; Диагностика: Поддерживает всеобъемлющие функции Siemens "Safety Integrated" (например, безопасное отключение крутящего момента / STO). Интерфейс DRIVE-CLiQ обеспечивает доступ в режиме реального времени к эксплуатационным данным (выходный ток, температура модуля, коды неисправностей) для прогнозного обслуживания и быстрого устранения неисправностей.
Оптимизированная производительность через DRIVE-CLiQ: цифровое соединение DRIVE-CLiQ позволяет автоматически идентифицировать модуль и распознавать параметры блоком управления. Эта функция "plug-and-play" сокращает время ввода в эксплуатацию и обеспечивает оптимальную конфигурацию системы.
4. Производительность и амп; Преимущества применения
Конструкция этого модуля, установленная на шасси, обеспечивает прямую ценность для машиностроителей и конечных пользователей в тяжелой промышленности:
Превосходная мощность для требовательных нагрузок: с выходом 210 А он приводит большие двигатели для тяжелых машин - идеально подходит для больших конвейерных приводов, дробителей, экструдеров и основных ос крупных станков, где необходим высокий крутящий момент и мощность.
Повышенная надежность системы: конструкция типа шасси и внутреннее охлаждение выдерживают электрические/механические напряжения непрерывной высокомощной работы, увеличивая общее время работы системы и уменьшая критические сбои процесса.
Упрощенная конструкция многоосной системы: в рамках общей системы шины постоянного тока индивидуальные высокомощные модули с одним двигателем обеспечивают чистую, масштабируемую архитектуру. Дизайнеры могут соответствовать компонентам привода потребностям в мощности каждой оси, оптимизируя общую стоимость системы и производительность.
5. Расширенная перспектива: выбор и амп; Применение высокомощных модулей мотора для установки шасси
Понимание сценариев применения и логики выбора высокомощных модулей двигателей для установки шасси имеет решающее значение для оптимального проектирования системы промышленной автоматизации.
5.1 Идеальные сценарии применения
Этот модуль отличается в промышленных сценариях, требующих высокой мощности и прочности:
Обработка тяжелых материалов: Управление приводами в портовых кранах, больших подъемниках, горнодобывающих конвейерах и автоматизированных системах хранения / извлечения (AS / RS) - приложения, требующие высокого стартового и пикового крутящего момента.
Процессная промышленность: приводит основные процессные двигатели в металлообработке (например, прокатные заводы), производстве цемента и производстве пластмасс (например, экструдеры, машины для литья под впрыском), которые работают при постоянных тяжелых нагрузках.
Большие испытательные скамейки & амп; Симуляторы: в сочетании с регенеративными линийными модулями (ALM / SLM) он обеспечивает эффективное решение для динамометров и испытательного оборудования, требующего высокомощного двигателя / регенерации.
5.2 Booksize vs. Модули мотора для установки шасси
Выбор между этими двумя является основополагающим решением по проектированию, основанным на требованиях к мощности и охлаждению:
Аспект
Модули двигателя Booksize
Модули мотора для установки шасси (эта модель)
Диапазон мощности Низкая до средней мощности Высокая мощность (обычно выше ~90 кВт)
Фактор формы Компактный, стандартизированный для монтажа шкафа высокой плотности Большая, самостоятельная сборка
Система охлаждения Опирается на поток воздуха на уровне системы Специальное внутреннее охлаждение (независимо от потока воздуха шкафа)
Способ монтажа бок о бок на рельсах монтажа внутри шкафов управления Прямая монтажа на шасси/заднюю пластину (гибкая механическая конструкция)
Максимальное количество ос в компактных шкафах для приложений с низкой и средней мощностью Высокомощные приложения, требующие надежной конструкции и специального охлаждения
Модули двигателя для установки на шасси являются выбором по умолчанию для сценариев высокой мощности (≥90 кВт), требующих надежного охлаждения и долговечности. Модули размера книги предпочтительны для максимизации плотности оси в системах с низкой и средней мощностью.
5.3 Критические соображения по осуществлению
Успешная интеграция 6SL3320-1TE32-1AA3 требует внимания к ключевым деталям:
Размер компонента вверх: модуль линии (BLM / SLM / ALM), подающий шину постоянного тока, должен быть размерирован для обработки совместного пикового тока всех подключенных модулей двигателя - убедитесь, что модуль линии, выключители и предотвратители соответствуют требованиям модуля 210A.
Охлаждение и охлаждение амп; Пропуски: Установите модуль в хорошо вентилируемом пространстве и придерживайтесь инструкций по установке Siemens для минимальных пропусков. Держите вентиляционные отверстия и отопители чистыми, чтобы поддерживать эффективность охлаждения и предотвратить тепловую перегрузку.
Управляющий блок & амп; Конфигурация: Совместимый блок управления Siemens (например, CU320-2) является обязательным. Настройка всей системы привода через программное обеспечение Siemens SINAMICS Startdrive в портале TIA для беспрепятственной инженерии.
6. Часто задаваемые вопросы (FAQ)
1. В чем основное преимущество конструкции монтажа шасси по сравнению с модулями Booksize?
Ключевое преимущество обработки и теплового управления. Модули монтажа шасси более крупны для размещения высокомощной электроники и специальных систем охлаждения (для 210 А в этом случае), обеспечивая надежную работу при тяжелых нагрузках. Модули размера книги ограничены их компактным размером и общим охлаждением.
2. Может ли этот модуль одного двигателя работать с любым блоком управления Siemens?
Он совместим с блоками управления S120, такими как CU320-2, но совместимость и производительность должны быть проверены. Блок управления нуждается в достаточной мощности обработки для поддержки необходимых функций управления, особенно для многоосных систем высокой мощности.
3. Каковы ключевые точки обслуживания для этого модуля высокой мощности?
Сосредоточьтесь на целостности системы охлаждения: регулярно чистите вентиляционные отверстия и отопители для обеспечения потока воздуха. Мониторинг температуры модуля и состояния вентилятора с помощью диагностики контроллера для прогнозного обслуживания. Проверьте герметичность соединения высокой мощности во время запланированного простоя.
4. Как DRIVE-CLiQ пользуется системной диагностикой?
DRIVE-CLiQ позволяет автоматически идентифицировать модуль и контролировать в режиме реального времени критические данные (выходный ток, температура, состояние). Централизованная диагностика упрощает устранение неисправностей и поддерживает обслуживание на основе состояния, предупреждая пользователей о потенциальных проблемах до незапланированного простоя.
5. Какие функции безопасности поддерживает модуль?
Он поддерживает расширенные Safety Integrated функции Siemens, с Safe Torque Off (STO) в качестве основной функции. STO безопасно сокращает мощность двигателя, производящую крутящий момент, обеспечивая безопасность персонала и машин во время технического обслуживания или чрезвычайных ситуаций.
