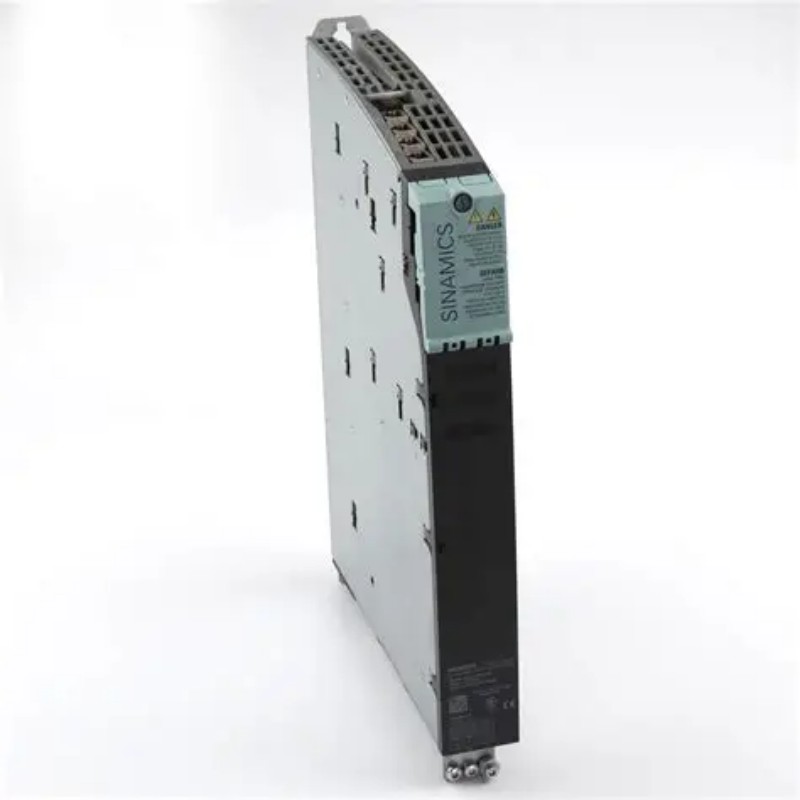

Siemens 6SL3120-2TE13-0AA3 является модулем двигателя booksize из семейства приводов SINAMICS S120, специально разработанным в качестве модуля двойного двигателя для управления двумя независимыми двигателями из одного компактного блока. Этот модуль берет вход 600 В постоянного тока из общей шины постоянного тока и инвертирует его, чтобы обеспечить трехфазный выход переменного тока (400 В, 3 А на ось). Основная цель его конструкции заключается в максимальном использовании пространства шкафа в многоосных приложениях, предлагая убедительную альтернативу использованию двух отдельных одноосных модулей. Благодаря интегрированным функциям безопасности и подключению DRIVE-CLiQ он обеспечивает сложное, пространственно сознательное решение для автоматизированных систем, требующих скоординированного управления движением.
1. Обзор продукта & амп; Системная интеграция
Этот двойный двигательный модуль является ключевым компонентом силы системы привода SINAMICS S120. Он работает по принципу «общей шины постоянного тока», где центральный модуль питания (например, модуль Basic, Smart или Active Line) обеспечивает 600 В постоянного тока, а несколько модулей двигателя (включая этот) используют эту шину для управления отдельными двигателями. Эта архитектура очень эффективна для машин с несколькими осями.
Сам модуль функционирует как мощный инвертор, но полагается на отдельный блок управления Siemens (например, CU320-2) для интеллекта. Управляющий блок выполняет задачи управления движением и общается с модулем двигателя через интегрированный интерфейс DRIVE-CLiQ, позволяющий автоматическую конфигурацию, точное управление и всестороннюю диагностику.
Примечание: 6SL3120-2TE13-0AA3 достиг конца производства. Siemens назначает 6SL3120-2TE13-0AA4 своим прямым преемником, и эта замена должна быть определена для всех новых проектов.
2. Подробные технические характеристики
В таблице ниже приводятся основные технические параметры модуля 6SL3120-2TE13-0AA3:
Параметр
Спецификация
Номер статьи 6SL3120-2TE13-0AA3
Тип продукта SINAMICS S120 Двойный моторный модуль
Дизайн Booksize, внутреннее воздушное охлаждение
Входное напряжение 600 В DC
Выходное напряжение 3 AC 400 В
Номинальный выходный ток 3 А / 3 А (на оси)
Статус модуля Продукт прекращен производство; преемник 6SL3120-2TE13-0AA4
Коммуникация DRIVE-CLiQ
Функции безопасности Поддержка расширенной безопасности Интегрированные функции
Оптимизированная модель импульса
3. Основные особенности & амп; Преимущества дизайна
6SL3120-2TE13-0AA3 интегрирует функции, которые делают его надежным, умным выбором для приложений привода:
Двухосное управление в одном блоке: его способность управлять двумя двигателями независимо является его выдающейся особенностью. Эта конструкция сокращает требуемое монтажное пространство и оборудование на ~50% по сравнению с двумя одноосными модулями, что позволяет более компактным и экономически эффективным шкафам управления.
Фактор формы размера книги для монтажа с высокой плотностью: стандартизированная конструкция размера книги позволяет монтировать рядом несколько блоков на одной рельсе. Это создает чистый, модульный и масштабируемый макет шкафа, оптимизируя ценное пространство панели.
Комплексная безопасность и амп; Диагностика: она поддерживает функции Siemens «Safety Integrated» (например, Safe Torque Off/STO), способствуя общей системе безопасности машины. Интерфейс DRIVE-CLiQ обеспечивает доступ в режиме реального времени к эксплуатационным данным и кодам неисправностей, что позволяет прогнозировать обслуживание и быстрое устранение неисправностей.
Оптимизированная модель импульса & амп; Внутреннее охлаждение: оптимизированная модель импульсов обеспечивает более плавную работу двигателя и меньшие потери переключения. Его внутренняя система воздушного охлаждения эффективно управляет теплом в компактной сборке размера книги, устраняя необходимость в внешних компонентах охлаждения.
4. Производительность и амп; Преимущества применения
Техническая конструкция модуля приводит к прямой ценности для машиностроителей и конечных пользователей:
Максимальное пространство шкафа & амп; Снижение сложности: интеграция двух ос в один модуль увеличивает количество ос на размер шкафа. Это уменьшает количество компонентов, упрощает проводку и снижает общую стоимость и сложность системы.
Высокая динамическая производительность на одну ос: несмотря на совместный корпус, две ступени инвертора работают независимо, обеспечивая высокую динамическую производительность для обеих ос одновременно. Это делает его идеальным для приложений, требующих скоординированного, быстрого движения (например, портальные системы, многофункциональные головки).
Упрощенное введение в эксплуатацию и амп; Техническое обслуживание: DRIVE-CLiQ позволяет блоку управления автоматически распознавать модуль, сокращая время ввода в эксплуатацию. Централизованная диагностика и управление параметрами через блок управления также упрощают текущее обслуживание.
5. Расширенная перспектива: выбор и амп; Применение двойных моторных модулей
Понимание того, когда и почему использовать модуль двойного двигателя, имеет решающее значение для оптимального проектирования системы.
5.1 Идеальные сценарии применения
Этот модуль отличается:
Многоосие машины: упаковочные машины, печатные прессы, текстильное оборудование и системы обработки материалов (где требуется управление несколькими конвейерами / приводами, особенно с равным количеством ос).
Применения с ограниченным пространством: компактные машины или модернизация для переполненных существующих шкафов, где экономия места является приоритетом.
Чувствительные к затратам многоосные проекты: когда обе оси находятся в пределах 3А на ось, один двойный модуль более экономичен, чем два одноосных блока.
5.2 Сравнение модуля одного против двойного двигателя
Выбор между одновременными и двойными модулями является основополагающим решением по проектированию:
Аспект
Модуль с одним двигателем (например, 6SL3120-1TE13-0AA3)
Двойный моторный модуль (эта модель)
Высокая гибкость - каждая ос независима; подходит для рассеянных ос или смешанных потребностей в мощности Умеренный — лучше всего для совместно расположенных ос с аналогичными потребностями в мощности
Эффективность пространства Ниже — требует больше места для нескольких ос Высше — сокращает пространство на ~50% для двух ос
Высокая стоимость для двух осей (две отдельные единицы) Ниже для двух осей (одна интегрированная единица)
Инвентаризация Требует хранения единоосных единиц Упрощает инвентаризацию (одна единица для двух ос)
Информация о выборе: Используйте модуль двойного двигателя для максимизации плотности и экономии затрат в многоосных системах с аналогичной мощностью оси. Выберите отдельные модули для гибкости, рассеянных ос или смешанных потребностей в энергии.
5.3 Критические соображения по осуществлению
Успешная интеграция требует внимания к:
Совместимость блока управления: Совместимость блока управления Siemens (например, CU320-2) является обязательной. Вся система настроена через программное обеспечение Siemens SINAMICS Startdrive в рамках портала TIA.
Размер компонента вверх: Модуль линии (BLM/SLM/ALM), подающий шину постоянного тока, должен быть измерен таким образом, чтобы обрабатывать комбинированный пиковый ток всех подключенных модулей двигателя.
Охлаждение и охлаждение амп; Пропуски: Следуйте инструкциям по установке Siemens для минимальных пропусков вокруг модуля. Убедитесь, что система теплового управления шкафом может рассеивать тепло со всех компонентов.
6. Часто задаваемые вопросы (FAQ)
1. В чем главное преимущество двухмоторного модуля по сравнению с двумя одиночными модулями?
Основным преимуществом является экономия пространства - он объединяет две оси в один блок, сокращая пространство шкафа на ~50%. Это также снижает затраты на оборудование и упрощает проводку.
2. Могут ли два канала управлять различными типами двигателей?
- Да. - Да. Два канала инвертора могут быть независимо настроены для различных типов двигателей (например, индукционных или синхронных серводвигателей), если текущий спрос каждого двигателя остается в пределах 3 А на ось. Параметры двигателя устанавливаются в центральном блоке управления.
3. Доступен ли этот модуль?
Эта модель находится на складе в Beijing Zhongping Technology. Beijing Zhongping является авторизованным дистрибьютором Siemens. Пожалуйста, свяжитесь с нами, если вам нужно.
4. Как DRIVE-CLiQ улучшает диагностику?
DRIVE-CLiQ позволяет автоматически идентифицировать модуль и контролировать в режиме реального времени критические данные (выходный ток, температура, состояние). Эта централизованная видимость упрощает устранение неисправностей и поддерживает обслуживание на основе состояния.
5. Какие функции безопасности она поддерживает?
Он поддерживает расширенные функции Safety Integrated Siemens, при этом наиболее распространенным является Safe Torque Off (STO). STO безопасно предотвращает передачу модулем мощности, производящей крутящий момент, двигателю, что является ключевым требованием безопасности машины.
