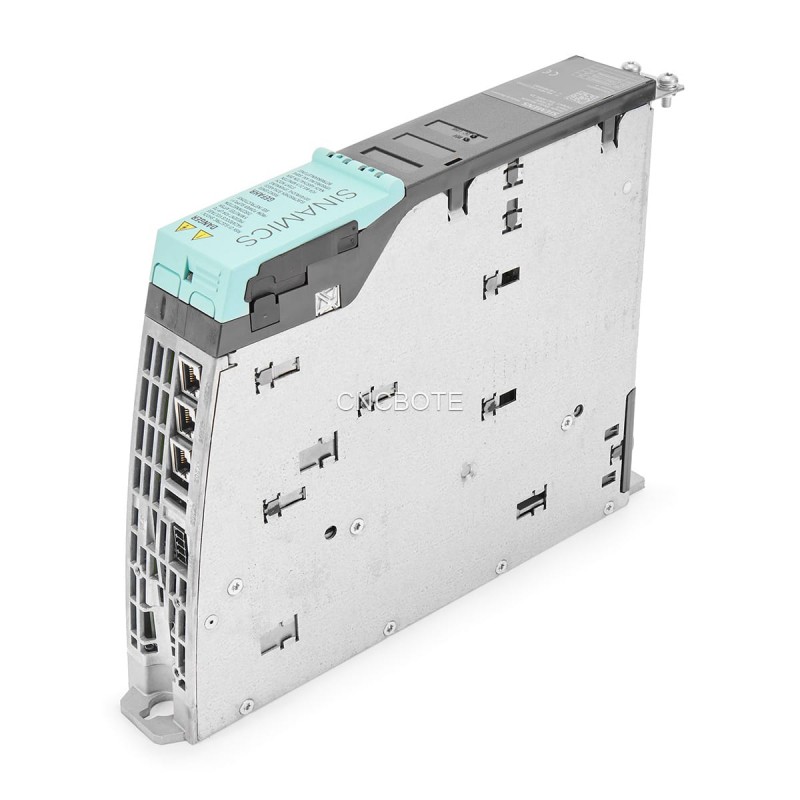

Siemens 6SL3420-1TE13-0AA0: Компактный одноосный приводный модуль Booksize для точного управления движением
Siemens 6SL3420-1TE13-0AA0 является одноосным приводным модулем из семейства SINAMICS S120, разработанным для точности и эффективности в многоосных системах автоматизации. Этот инвертор привода размера книги обеспечивает контролируемую мощность от общей шины постоянного тока непосредственно к одному двигателю, что позволяет точно контролировать скорость и крутящий момент в компактном, внутренне воздушно охлаждаемом блоке. Разработанный для беспрепятственной интеграции в шкафы управления, он предлагает надежное и масштабируемое решение для широкого спектра промышленных приложений, от упаковки и обработки материалов до промышленной робототехники. Его модульная конструкция и передовые возможности управления делают его фундаментальным компонентом для современных архитектур управления движением.
1. Обзор продукта и интеграция систем
Siemens 6SL3420-1TE13-0AA0 работает в качестве ключевого компонента мощности в многоприводной системе SINAMICS S120. Он функционирует в качестве инвертора, получая энергию из центральной шины постоянного тока 600 В, подаваемой отдельным линийным модулем (таким как Basic, Smart или Active Line Module) и преобразуя ее в контролируемый трехфазный выход переменного тока для двигателя.
Этот одноосный приводный модуль разработан с акцентом на высокоплотной монтаже. Его тонкий формальный фактор размера книги позволяет устанавливать несколько блоков бок о бок на монтажной рельсе, резко оптимизируя пространство в панелях управления. В то время как сам модуль содержит мощную электронику, он полагается на отдельный блок управления Siemens (например, CU320-2) для своего интеллекта. Управляющий блок выполняет все задачи управления движением и общается с модулем привода через интегрированный интерфейс DRIVE-CLiQ. Это цифровое соединение позволяет автоматизировать конфигурацию, мониторинг в режиме реального времени и всеобъемлющую диагностику, упрощая весь жизненный цикл от ввода в эксплуатацию до обслуживания.
2. Подробные технические характеристики
6SL3420-1TE13-0AA0 определяется надежными техническими параметрами, которые подчеркивают его пригодность для требовательных промышленных условий. Он принимает входное напряжение связи постоянного тока в диапазоне от 510 до 720 В постоянного тока и обеспечивает трехфазный выход переменного тока до 400 В.
С точки зрения выходной мощности модуль имеет номинальный ток 3 Ампера и базовый нагрузочный ток 2,6 Ампера, поддерживая двигатели с типичной номинальной мощностью 1,6 кВт. Он использует передовый инвертор на основе IGBT с технологией векторного управления, чтобы обеспечить высокую динамическую производительность и плавную работу двигателя во всем диапазоне скоростей. Для управления теплом он использует эффективную внутреннюю систему воздушного охлаждения, достаточную для его компактной конструкции без необходимости внешнего канализации.
Инвертор привода booksize оснащен широким спектром интерфейсов для беспрепятственной интеграции системы, включая два интерфейса связи постоянного тока через интегрированные шины, подключение к источнику питания электроники 24 В постоянного тока и три порта DRIVE-CLiQ для связи и управления. Дополнительные функции включают подключение двигателя через разъем, вход безопасного крутящего момента для обеспечения безопасности, выход управления тормозом и вход датчика температуры. По физическим размерам модуль компактен: шириной 50 мм, высотой 270 мм и глубиной 226 мм, весом около 2,7 кг.
3. Основные особенности и преимущества дизайна
3.1 Специальная одноосная архитектура управления
В качестве специального модуля привода с одной осью 6SL3420-1TE13-0AA0 обеспечивает сконцентрированное управление одним двигателем. Это упрощает ввод в эксплуатацию и устранение неисправностей, поскольку все параметры и диагностика для этой конкретной оси содержатся в четкой и изолированной цикле управления, управляемой общим блоком управления.
3.2 Космически оптимизированный фактор формы размера книги
Дизайн размера книги является ключевым фактором для строительства компактных шкафов управления. Этот стандартизированный, узкий формат позволяет установку с высокой плотностью, что означает, что машиностроители могут интегрировать больше приводных ос в меньший площад - критическое преимущество в сегодняшнем производственном ландшафте, где площадь панелей часто является преимущественной.
3.3 Усовершенствованное векторное управление и оптимизированные паттерны импульсов
Модуль выполняет сложные алгоритмы векторного управления, диктованные блоком управления, что позволяет точно регулировать скорость и крутящий момент для высокой динамической реакции в требовательных приложениях. Кроме того, он использует оптимизированные модели импульсов, которые способствуют более плавной работе двигателя, снижению потерь переключения и снижению звукового шума от двигателя.
3.4 Комплексная безопасность и всеобъемлющая диагностика
Модуль поддерживает функции "Safety Integrated" Siemens, включая вход безопасного крутящего момента (STO), что позволяет ему быть частью общей системы безопасности машины и помочь достичь требуемого уровня целостности безопасности. Интерфейс DRIVE-CLiQ обеспечивает доступ в режиме реального времени к эксплуатационным данным (например, выходному току, температуре модуля) и подробным кодам неисправностей, что позволяет прогнозировать обслуживание и быстрое устранение неисправностей для минимизации потенциальных простоев.
4. Преимущества производительности и применения
Техническая конструкция 6SL3420-1TE13-0AA0 переводится в прямые преимущества для машиностроителей и конечных пользователей:
Повышенная гибкость и масштабируемость системы: в сложных машинах с несколькими движущимися осями использование отдельных модулей привода с одной осью создает модульную, масштабируемую архитектуру. Дизайнеры систем могут легко добавлять или модифицировать оси привода без существенного перепроектирования, предлагая большую гибкость для индивидуальных машин или будущих расширений.
Высокая динамическая производительность и точность: сочетание мощных алгоритмов векторного управления и технологии быстрого переключения IGBT обеспечивает отличную динамическую производительность. Это имеет решающее значение для приложений, требующих быстрого ускорения/замедления, точного позиционирования и последовательного выхода крутящего момента, что непосредственно способствует высокому качеству продукции и пропускной способности.
Упрощенное обслуживание и сокращение времени простоя: система DRIVE-CLiQ позволяет блоку управления автоматически распознавать модуль. Эта функция «плаг-энд-плей» в сочетании с централизованной диагностикой и управлением параметрами резко сокращает время ввода в эксплуатацию и обслуживания. Инженеры могут быстро выявлять и решать проблемы, повышая общую доступность системы.
5. Расширенная перспектива: роль приводов booksize в промышленной автоматизации
Понимание архитектуры системы и стратегического положения этого инвертора привода booksize является ключом к оценке его ценности в современной промышленной автоматизации.
5.1 Инвертор привода Booksize в многоосной системе
Система SINAMICS S120 имеет гибридную архитектуру, которая использует централизованный интеллект и распределенное преобразование энергии:
Централизованный интеллект (блок управления): единый блок управления (CU) действует как "мозг" всей системы привода, размещая обработочную мощность для всех задач управления движением - от основного управления скоростью до сложных интерполированных движений оси. Эта централизация упрощает программирование и управление данными.
Распределённая мощность (модули двигателя): одноосный приводный модуль (как 6SL3420-1TE13-0AA0) служит "мышцей". Физически расположенные рядом с двигателями, которыми они управляют, эти модули сокращают длину дорогих кабелей питания двигателя и минимизируют электромагнитные помехи (ЭМИ). Эта распределенная ступень питания, подаваемая из общей шины постоянного тока, создает чистую, эффективную и масштабируемую сеть распределения энергии.
Эта архитектура идеально подходит для машиностроителей, нуждающихся в управлении несколькими осями с высокой координацией, избегая затрат и сложности кабельной связи использования отдельных автономных приводов для каждой оси.
5.2 Критические соображения для осуществления
Успешная интеграция системы на основе этого компактного приводного модуля требует внимания к ключевым деталям:
Размер системы и координация: одноосный приводный модуль должен быть измерен таким образом, чтобы соответствовать требованиям двигателя к непрерывному и пиковому току. Кроме того, верхний модуль линии booksize (ALM, SLM или BLM) должен быть размерирован таким образом, чтобы обеспечивать совместную мощность всех модулей двигателя на общей шине постоянного тока.
Охлаждение и пробелы: в то время как модуль внутренне охлаждается, общее тепловое управление шкафом управления должно справляться с полным рассеиванием тепла со всех компонентов. Придержание инструкций Siemens по установке минимальных пробелов между модулями имеет важное значение для обеспечения адекватного потока воздуха и предотвращения перегрева.
Конфигурация и безопасность: вся приводная система настроена через программное обеспечение Siemens SINAMICS Startdrive в рамках портала TIA - интегрированной среды, которая упрощает ввод в эксплуатацию. Функции безопасности (например, Safe Torque Off/STO) реализуются через блок управления и направляются в модуль двигателя через сеть DRIVE-CLiQ.
Часто задаваемые вопросы (FAQ)
1. Какова ключевая разница между этим модулем двигателя и самостоятельным сервоприводом?
Одноосный приводный модуль представляет собой усилитель мощности, который опирается на центральный блок управления для интеллекта и возможностей управления движением. Традиционный самостоятельный сервопривод интегрирует как силовую ступень, так и процессор управления в одном корпусе. Модульный подход S120 с этим инвертором привода книжного размера обеспечивает большую гибкость, проще координацию в многоосных системах и более компактную общую площадь.
2. Может ли этот модуль 3А управлять любым типом двигателя?
Этот модуль предназначен для управления как индукционными двигателями переменного тока, так и синхронными серводвигателями. Конкретный тип двигателя должен быть точно настроен в центральном блоке управления, который затем применяет соответствующий алгоритм управления (например, векторное управление для индукционных двигателей). Данные обозначения двигателя необходимы для оптимальной производительности.
3. Почему соединение DRIVE-CLiQ так важно?
DRIVE-CLiQ позволяет автоматическое обнаружение топологии. Когда система включена, блок управления автоматически идентифицирует все подключенные модули инвертора привода booksize и их сетевые позиции. Это устраняет ручное адресирование, сокращает время ввода в эксплуатацию и обеспечивает четкий обзор структуры системы для диагностики и обслуживания.
4. Что подразумевается под "общим автобусом постоянного тока" и в чем его преимущество?
Общая система шины постоянного тока использует один мощный модуль линии для создания центральной шины постоянного тока 600 В. Несколько одноосных приводных модулей (таких как 6SL3420-1TE13-0AA0) получают энергию от этой шины для привода отдельных двигателей. Ключевым преимуществом является эффективность: тормозная энергия от одного двигателя может быть повторно использована другими двигателями на той же шине, снижая общее потребление энергии и выработку тепла.
5. Каковы основные требования к обслуживанию этого модуля?
Техническое обслуживание в основном является профилактическим. Основное внимание уделяется обеспечению чистоты и беспрепятственности охлаждения. Наиболее эффективным инструментом является мониторинг: использование интегрированной диагностики DRIVE-CLiQ для отслеживания рабочих часов, температур компонентов и зарегистрированных неисправностей для прогнозного обслуживания. Также рекомендуется периодически проверять герметичность электрических соединений во время запланированного простоя.
