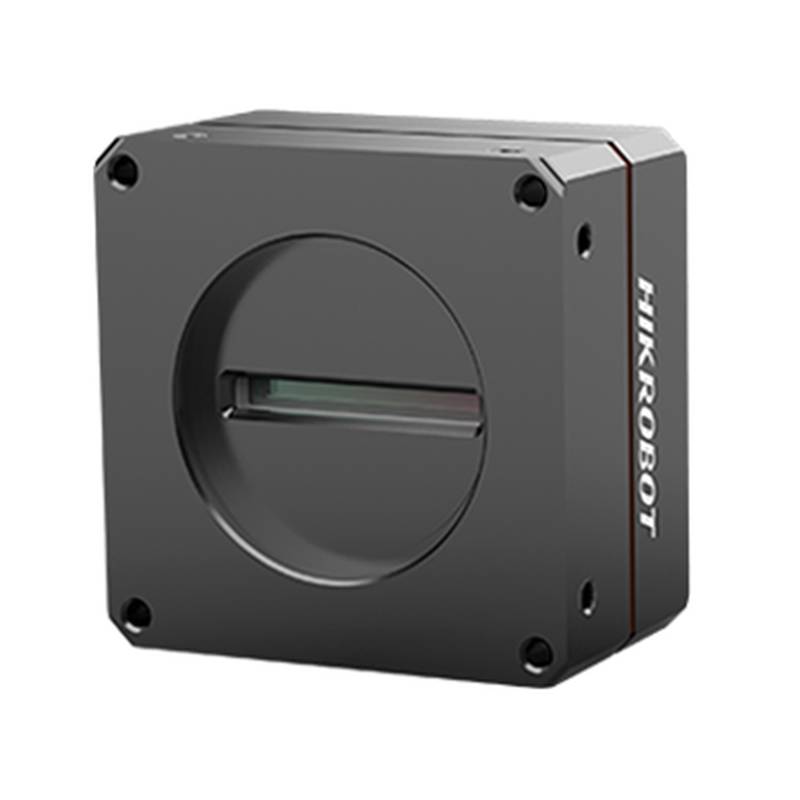

Промышленная линейная сканирующая камера HIKROBOT MV-CL042-91CM 4k, монохромная

HIKROBOT MV-CL042-91CM — это монохромная промышленная линейная камера высокого разрешения, разработанная для требовательных приложений машинного зрения. Разрешение 4k и расширенные функции обеспечивают точный контроль, измерение и позиционирование на автоматизированных производственных линиях. Эта промышленная линейная камера имеет решающее значение для задач, требующих детальной визуализации и быстрого сбора данных, удовлетворяя потребность в надежной идентификации компонентов и контроле качества в современном производстве.

Тип продукта и позиционирование в категории

HIKROBOT MV-CL042-91CM специально классифицируется как монохромная промышленная линейная камера высокого разрешения. В отличие от площадных камер, которые захватывают 2D-изображение целиком, линейные камеры захватывают изображение построчно и формируют полное изображение по мере движения объекта. Это делает их идеальными для инспекции непрерывно движущихся объектов или для задач, где требуется очень высокое разрешение в одном измерении. Модель MV-CL042-91CM с разрешением 4K обеспечивает исключительную детализацию в строке сканирования, что делает её подходящей для инспекции мелких деталей или высокоскоростных приложений, где широкое поле зрения не является приоритетом. Статус «промышленной» камеры означает надежную конструкцию, рассчитанную на суровые производственные условия, и совместимость с промышленными протоколами связи, такими как Camera Link, для высокоскоростной и надежной передачи данных.

Технические характеристики

Разрешение: 4096 × 2

Тип сенсора: CMOS

Размер пикселя: 7 мкм

Макс. частота строк: 100 кГц (Mono 8)

Режим конфигурации: Base, Medium, Full, 80-bit

Геометрия отводов (Tap Geometry): 1X, 1X2, 1X4, 1X8, 1X10

Количество отводов: 1, 2, 4, 8, 10

Тактовая частота пикселей: 40 МГц, 60 МГц, 70 МГц, 85 МГц

Динамический диапазон: 65,6 дБ

SNR (отношение сигнал/шум): 40 дБ

Усиление: Поддержка 1,0 ×, 1,4 ×, 1,6 ×, 2,4 ×, 3,2 ×

Время экспозиции: от 5 мкс до 10 мс

Режим экспозиции: Off/Once/Continuous; поддержка фиксированного времени экспозиции, экспозиция по ширине триггера

Формат пикселей: Mono 8

Биннинг: Поддержка 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4

Интерфейс данных: Camera Link (разъем SDR); USB-интерфейс для обновления прошивки

Электропитание: 12 В пост. тока - 24 В пост. тока

Потребляемая мощность: Тип. 5,5 Вт при 12 В пост. тока

Рабочая температура: от -20°C до 55°C

Крепление объектива: M42*1, оптический задний фокус: 12 мм (0,5")

Технические особенности

Конструкция или ценность электрического дизайна

MV-CL042-91CM отличается компактным дизайном и гибкими вариантами установки, что делает её адаптируемой к различным промышленным условиям. Крепление объектива M42*1 с оптическим задним фокусом 12 мм (0,5") обеспечивает совместимость с рядом объективов типов F-mount, C-mount и другими через адаптеры, предлагая оптическую гибкость. Интерфейс Camera Link обеспечивает высокоскоростную и надежную передачу данных, что критически важно для промышленных сред, где целостность данных и низкая задержка имеют первостепенное значение. Кроме того, камера поддерживает двунаправленную проводку ввода-вывода для гибких настроек, что еще больше расширяет её возможности интеграции в автоматизированные системы.

Ценность производительности и надежности

Эта камера может похвастаться максимальной частотой строк 100 кГц в режиме Mono 8, что позволяет осуществлять высокоскоростной захват изображений, критически важный для инспекции быстро движущихся объектов или процессов. Размер пикселя 7 мкм способствует способности улавливать мелкие детали, в то время как динамический диапазон 65,6 дБ и SNR 40 дБ обеспечивают хорошее качество изображения даже в сложных условиях освещения. Кроме того, камера работает в широком диапазоне температур от -20°C до 55°C, что указывает на её надежную конструкцию для стабильной работы в типичных промышленных условиях.

Сценарии применения: Высокоскоростная инспекция полотна: Максимальная частота строк камеры 100 кГц позволяет инспектировать материалы, движущиеся на высоких скоростях, такие как бумага, текстиль или пленки, для обнаружения дефектов в режиме реального времени. Это обеспечивает стабильный контроль качества для непрерывных производственных процессов, сокращая отходы и повышая эффективность. Верификация печати и упаковки: Благодаря разрешению 4k и возможностям точной визуализации, MV-CL042-91CM идеально подходит для проверки качества печати на упаковке, обнаружения тонких несовершенств, смещений или отсутствующих элементов. Это приложение обеспечивает целостность бренда и соответствие стандартам упаковки, минимизируя дорогостоящие отзывы продукции. Инспекция при производстве электроники: При производстве печатных плат (PCB) или других электронных компонентов высокое разрешение камеры позволяет обнаруживать мельчайшие дефекты, такие как качество пайки, размещение компонентов и аномалии поверхности. Это ведет к повышению выхода годной продукции и надежности электронных устройств. Автоматизированный контроль качества: Камера может быть интегрирована в автоматизированные системы контроля качества для различных производственных процессов, выполняя точные измерения и инспекции изготовленных деталей. Её способность захватывать детализированные изображения способствует повышению качества продукции и сокращению усилий при ручном контроле.

Рекомендации по выбору

Подходящий сценарий: HIKROBOT MV-CL042-91CM очень хорошо подходит для приложений, требующих очень высокого разрешения вдоль линии сканирования, таких как детальная инспекция поверхности, точное измерение мелких деталей или считывание кодов на движущихся объектах, где четкость имеет первостепенное значение. Разрешение 4k и макс. частота строк 100 кГц делают её идеальной для инспекции предметов, движущихся со скоростью до примерно 700 мм/с (при типичной ширине сканирования 70 мм и частоте строк 100 кГц). Неподходящий сценарий: Эта камера менее подходит для приложений, требующих чрезвычайно широких полей зрения за один захват, или для инспекции неподвижных объектов, где площаднальная камера может быть более эффективной. Например, это был бы не лучший выбор для получения полного вида сверху большой сборки на статичном конвейере из-за её линейного характера сканирования.

Сравнение с соответствующими моделями: Для приложений, требующих еще более высоких частот строк для более быстро движущихся объектов, MV-CL042-91CM-V2 предлагает максимальную частоту строк 195 кГц, представляя собой путь модернизации для задач, где важна скорость.

Часто задаваемые вопросы

1. Какова максимальная частота строк HIKROBOT MV-CL042-91CM в стандартной конфигурации?

Максимальная частота строк для MV-CL042-91CM в режиме Mono 8 составляет 100 кГц, что позволяет осуществлять непрерывную визуализацию на скоростях конвейера до 10 м/с с 4096 пикселями на строку при размере пикселя 7 мкм. Эта высокая частота строк минимизирует размытие при движении и гарантирует надежное обнаружение даже быстро движущихся дефектов или микродеталей на непрерывных полотнах, листах или цилиндрических поверхностях. Для приложений, требующих еще более высоких частот строк, модель MV-CL042-91CM-V2 предлагает до 195 кГц в режиме Mono 8. Наша техническая команда может помочь вам определить, какой вариант соответствует вашим конкретным требованиям к скорости конвейера и разрешению.

2. Можно ли использовать эту промышленную линейную камеру с системами, отличными от HIKROBOT?

Да, MV-CL042-91CM полностью совместима со стандартом GenICam и стандартом интерфейса Camera Link, обеспечивая функциональную совместимость с широким спектром стороннего программного обеспечения для машинного зрения и фреймграбберов от таких производителей, как Euresys, Imperx и Matrox. Все параметры камеры, включая частоту строк, время экспозиции, усиление и режим триггера, доступны через стандартизированные узлы GenICam на различных программных платформах без необходимости использования проприетарных драйверов. Для поддержки пользовательской интеграции наша команда может предоставить файлы конфигурации и примеры кода, чтобы ускорить интеграцию с вашей существующей инфраструктурой технического зрения.

3. Каковы условия окружающей среды для эксплуатации этой 4K линейной камеры?

MV-CL042-91CM рассчитана на диапазон рабочих температур от -20°C до 55°C, с возможностью хранения от -30°C до 70°C в выключенном состоянии. Такой широкий температурный допуск делает её пригодной для требовательных промышленных сред, таких как сталелитейные заводы, предприятия по обработке древесины и внешние логистические узлы, где часто встречаются колебания температуры. Усиленный корпус камеры обеспечивает защиту от ударов и вибрации во время работы. Для установок, приближающихся к верхнему пределу в 55°C, мы рекомендуем обеспечить достаточный поток воздуха вокруг корпуса камеры, чтобы предотвратить локальный перегрев. Для приложений, требующих работы при температуре ниже -20°C, проконсультируйтесь с нашей технической командой для получения конкретных рекомендаций по адаптации к окружающей среде.

4. Как размер пикселя 7 мкм влияет на качество изображения для задач инспекции?

Размер пикселя 7 мкм × 7 мкм в MV-CL042-91CM является ключевым фактором, обеспечивающим как высокую частоту строк (100 кГц), так и высокое разрешение (4096 пикселей на строку) в архитектуре одного сенсора — баланс, который часто недостижим в конструкциях с меньшими пикселями при сопоставимой чувствительности. По сравнению с меньшими размерами пикселей (например, 5 мкм или 3,45 мкм), фотодиод 7 мкм обеспечивает более глубокий захват фотонов, что дает более высокий динамический диапазон и лучшее отношение сигнал/шум при коротком времени экспозиции. Это означает, что камера сохраняет качество изображения даже при очень коротком времени экспозиции, что напрямую снижает количество ложных срабатываний при обнаружении дефектов и поддерживает точные измерения мелких деталей на движущихся объектах. Однако больший пиксель также означает, что сенсор имеет более узкое вертикальное поле зрения — для типичной высоты объекта 200 мм пиксель 7 мкм захватывает около 18 мм вертикального покрытия по сравнению с 10 мм у пикселя 3,45 мкм при том же увеличении, что делает эту модель более подходящей для приложений, где скорость приоритетнее вертикального покрытия.

5. Каков типичный срок поставки HIKROBOT MV-CL042-91CM?

Мы предлагаем два варианта доставки для MV-CL042-91CM: стандартная отправка в течение 2–4 рабочих дней или приоритетная логистика, которая сокращает общее время доставки до 2–3 рабочих дней в зависимости от пункта назначения. Благодаря нашим глобальным логистическим партнерствам с DHL и FedEx мы можем гарантировать доставку в строго определенные сроки для критически важных установок. Для проектов, требующих интеграции в производственную линию к определенной дате, наша логистическая команда может запланировать доставку в конкретное 24-часовое окно в соответствии с вашим графиком развертывания.

6. Поддерживает ли эта камера внешние триггерные входы для синхронизации?

Да, MV-CL042-91CM поддерживает экспозицию по ширине триггера и внешние триггерные сигналы через интерфейс Camera Link и 12-контактный разъем Hirose, обеспечивая точную синхронизацию с внешними энкодерами или выходами ПЛК. Эта триггерная возможность критически важна для приложений линейного сканирования, так как она позволяет камере захватывать строки, точно синхронизированные с движением объекта или конвейера, гарантируя, что полученное 2D-изображение сохраняет постоянное соотношение сторон без геометрических искажений. Камера принимает как дифференциальные (RS-422), так и несимметричные триггерные входы, обеспечивая совместимость с большинством промышленных энкодеров. Для высокоскоростных приложений мы рекомендуем использовать дифференциальные триггеры, чтобы минимизировать джиттер и обеспечить стабильную точность позиционирования строк относительно друг друга.

7. Каков гарантийный срок на HIKROBOT MV-CL042-91CM?

Компания «北京众平科技股份有限公司» (Beijing Zhongping Technology) предоставляет 24-месячную гарантию производителя на MV-CL042-91CM, покрывающую дефекты материалов и изготовления при нормальных условиях эксплуатации, начиная с даты установки или 30 месяцев с даты отгрузки, в зависимости от того, что наступит раньше. Гарантия распространяется на дефекты сенсора, отказы электронных компонентов и механические проблемы, возникшие вследствие производственных дефектов, но исключает повреждения от неправильного электропитания, электростатического разряда, физического воздействия или воздействия условий, выходящих за рамки номинальных спецификаций камеры. По вопросам гарантийных претензий, обработки RMA или технической поддержки обращайтесь в нашу службу поддержки, указав номер вашего заказа на покупку и дату установки — мы берем на себя весь процесс возврата, включая координацию доставки и организацию замены.

8. Можно ли использовать HIKROBOT MV-CL042-91CM для задач инспекции цвета?

Нет, MV-CL042-91CM — это монохромная камера, поэтому она не подходит для приложений, где цветовая информация имеет существенное значение для идентификации, сортировки или задач инспекции. Монохромный сенсор захватывает изображения в оттенках серого и лучше всего подходит для таких приложений, как измерение размеров, обнаружение дефектов поверхности (царапин, трещин и вмятин), считывание штрих-кодов и высококонтрастная визуализация, где вариации в градациях серого являются основными носителями информации. Для задач, зависящих от цвета, таких как проверка печатных этикеток, обнаружение цветовых загрязнений на пищевых продуктах или сортировка материалов по цвету, мы рекомендуем цветной вариант (MV-CL042-91CC) или другие цветные линейные камеры Hikrobot. Наша техническая команда может помочь оценить, является ли монохромный или цветной вариант оптимальным для вашего конкретного приложения.

9. Какие интерфейсы передачи данных поддерживает эта модель?

MV-CL042-91CM в основном использует интерфейс Camera Link Base, обеспечивающий устойчивую пропускную способность до 255 МБ/с для передачи данных строк при 100 кГц с 4096 пикселями на строку в формате Mono 8. Эта высокая пропускная способность необходима для обработки больших объемов данных строк, генерируемых при непрерывной инспекции полотна, гарантируя, что во время работы не будет пропущено ни одной строки. Камера также включает интерфейс USB 2.0, предназначенный для обновления прошивки и конфигурации, упрощая обслуживание без необходимости в отдельном устройстве программирования. Для систем без фреймграббера Camera Link рекомендуются совместимые фреймграбберы PCIe от Euresys, Matrox или Imperx.

10. Какой путь модернизации доступен, если эта модель не полностью соответствует моим требованиям?

Если MV-CL042-91CM не полностью соответствует вашим требованиям, Hikrobot предлагает широкий спектр линейных камер серии CL с альтернативными спецификациями. Для более высоких частот строк модель MV-CL042-91CM-V2 предлагает до 195 кГц в режиме Mono 8, обеспечивая почти удвоенную скорость для приложений сверхвысокоскоростной инспекции полотна. Для приложений с более широким полем зрения, требующих более 4096 пикселей на строку, модель MV-CL080-91CM предлагает разрешение 8K с максимальной частотой строк 50 кГц. Для приложений, требующих других вариантов интерфейса, Hikrobot предоставляет линейные модели камер CoaXPress и GigE Vision в рамках того же портфолио серии CL. Наша техническая команда может оценить ваши конкретные требования, включая скорость конвейера, требуемое разрешение и тип материала, чтобы рекомендовать оптимальную модель камеры для вашего приложения. Свяжитесь с нами, указав параметры вашей инспекции для получения персональной рекомендации.
