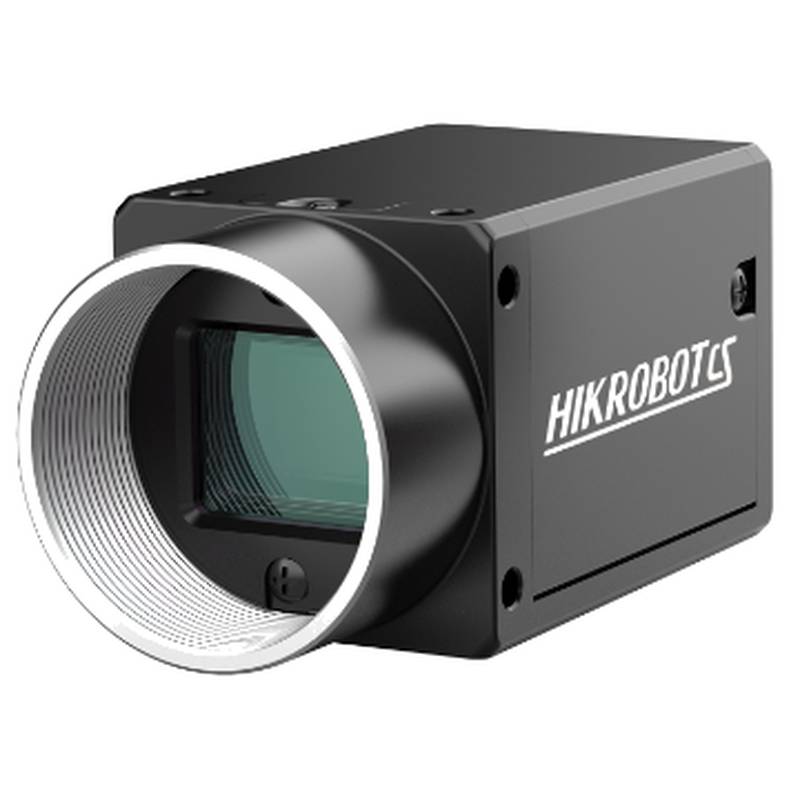

HIKROBOT MV-CH123-10GM камера высокого разрешения GigE Vision 12 Мп, монохромная

HIKROBOT MV-CH123-10GM — это камера GigE Vision с высоким разрешением, разработанная для требовательных промышленных приложений, которым необходима исключительная детализация изображения и надежная передача данных. Эта монохромная камера использует сенсор Sony IMX545 для достижения впечатляющего разрешения 12 мегапикселей, что позволяет выполнять точные задачи по контролю, измерению и наведению в автоматизированных производственных средах. Будучи камерой GigE Vision, она использует стандартную инфраструктуру Ethernet для обеспечения надежного и гибкого подключения, поддерживая высокоскоростную передачу изображений и управление на больших расстояниях без необходимости в специализированных платах захвата кадров. Внедрение стандарта GigE Vision обеспечивает совместимость и упрощает системную интеграцию с различным программным и аппаратным обеспечением машинного зрения. Для критически важных промышленных процессов минимизация простоев и обеспечение стабильной работы имеют первостепенное значение, что делает такие камеры, как MV-CH123-10GM, незаменимыми для поддержания операционной эффективности и качества продукции.

Тип продукта и позиционирование в категории

HIKROBOT MV-CH123-10GM классифицируется как монохромная камера GigE Vision с высоким разрешением для сканирования областей. Она относится к широкой категории промышленных камер машинного зрения, специально разработанных для приложений, требующих детального захвата изображений. Камеры GigE Vision, согласно стандарту A3, используют технологию Ethernet для передачи данных изображения и сигналов управления камерой, что дает преимущества с точки зрения гибкости кабельной системы, передачи на большие расстояния (до 100 метров без повторителя согласно спецификации производителя) и возможностей работы в сети с несколькими камерами. В отличие от камер, требующих специальных плат захвата, камеры GigE Vision могут подключаться напрямую к Ethernet-карте компьютера, что упрощает настройку системы и снижает затраты. Обозначение «высокое разрешение», обычно относящееся к камерам с разрешением 5 мегапикселей и более, обеспечивает захват мелких деталей, что критически важно для таких задач, как точное обнаружение дефектов и точные измерения. Монохромный выход этой конкретной модели часто предпочтителен в промышленных условиях из-за его более высокой чувствительности и пониженного уровня шума по сравнению с цветными камерами, что еще больше повышает ее пригодность для детального анализа.

Технические характеристики

Модель сенсора: Sony IMX545

Тип сенсора: CMOS, Global Shutter (глобальный затвор)

Разрешение: 4096 × 3000 пикселей

Размер пикселя: 2.74 µm × 2.74 µm

Частота кадров: 9.6 кадров/с @ 4096 × 3000 (согласно спецификации производителя)

Интерфейс: GigE Vision

Крепление объектива: C-mount

Время экспозиции: 3 мкс ~ 10 с

Потребляемая мощность (тип. при 12В пост. тока): 3.0 Вт / 2.9 Вт

Рабочая температура: 0–50 °C

Размеры: 29 мм × 29 мм × 30 мм

Вес: прибл. 80 г

Технические особенности

MV-CH123-10GM обладает разрешением 4096 × 3000, что означает захват изображений с более чем 12 миллионами пикселей. Это высокое количество пикселей критически важно для приложений машинного зрения, где необходимы обнаружение мельчайших дефектов и точные измерения. Механизм глобального затвора сенсора Sony IMX545 гарантирует, что все изображение захватывается одновременно, устраняя размытость при движении и искажения, что крайне важно при съемке быстро движущихся объектов или в динамичных промышленных средах. Этот выбор конструкции напрямую способствует повышению точности и надежности в таких задачах, как контроль качества и роботизированное наведение.

Интерфейс GigE Vision обеспечивает надежный и стандартизированный протокол связи через Ethernet, позволяя передавать данные на расстояние до 100 метров без повторителя. Этот расширенный диапазон и опора на общую инфраструктуру Ethernet упрощают проектирование системы и снижают затраты на установку, особенно на крупных заводах. Кроме того, стандарт GigE Vision обеспечивает совместимость между компонентами разных производителей, снижая риски при системной интеграции и облегчая техническое обслуживание. Низкое типичное энергопотребление камеры в 3.0 Вт также способствует энергоэффективности автоматизированных систем.

Сценарии применения

Точное управление сборкой: разрешение камеры 4096 × 3000 обеспечивает детализацию, необходимую для точного управления роботами-манипуляторами при размещении компонентов, минимизируя ошибки и увеличивая пропускную способность в серийном производстве. Технология глобального затвора обеспечивает четкое изображение движущихся частей, сокращая время цикла и повышая точность сборки. Эта повышенная точность значительно снижает количество дефектов продукции и необходимость переделок, тем самым продлевая срок службы производимых товаров. Высокоточная метрология и инспекция: с размером пикселя 2.74 мкм × 2.74 мкм, MV-CH123-10GM способна различать очень мелкие особенности для детальных метрологических и инспекционных задач. Это позволяет обнаруживать микроскопические несовершенства на поверхностях или внутри компонентов, которые были бы пропущены камерами с более низким разрешением. Возможности детальной визуализации способствуют поддержанию строгих стандартов контроля качества и снижению гарантийных претензий. Чтение кодов и OCR в сложных условиях: высокое разрешение и монохромный выход камеры обеспечивают надежное считывание сложных 1D/2D кодов и оптическое распознавание символов (OCR) даже в различных условиях освещения или на текстурированных поверхностях. Это гарантирует точное отслеживание деталей и материалов на протяжении всего производственного процесса. Повышенная точность захвата данных для отслеживаемости и управления запасами напрямую способствует оптимизации цепочек поставок. Пищевая и фармацевтическая инспекция: в отраслях, где критически важны гигиена и точный контроль качества, способность камеры быстро обнаруживать тонкие загрязнения, дефекты или посторонние предметы неоценима. Четкое изображение способствует соблюдению строгих нормативных стандартов. Постоянное обнаружение мельчайших аномалий в продуктах обеспечивает соответствие стандартам безопасности и повышает доверие потребителей.

Рекомендации по выбору

Подходит для: приложений, требующих высокой детализации и точности, таких как инспекция печатных плат (PCB), анализ дефектов поверхности или измерение сложных деталей. Разрешение 4096 × 3000 и размер пикселя 2.74 мкм хорошо подходят для идентификации особенностей размером менее 10 мкм в сочетании с соответствующей оптикой. Интерфейс GigE Vision идеально подходит для систем, нуждающихся в надежной передаче данных на большие расстояния и интеграции с существующей инфраструктурой Ethernet. Не подходит для: приложений, требующих экстремально высокой частоты кадров, превышающей 9.6 кадров/с при полном разрешении, или сред с экстремальными колебаниями температуры за пределами рабочего диапазона 0–50 °C. Монохромный выход также делает её непригодной для приложений, где цветовая информация имеет решающее значение для идентификации или инспекции.

Эта модель, MV-CH123-10GM, является частью серии CH компании Hikrobot, которая также включает варианты с интерфейсами USB3.0, 10GigE, Camera Link и CoaXPress. Для приложений, где более высокая пропускная способность и частота кадров важнее GigE, модели с интерфейсами 10GigE или Camera Link из той же серии CH могут быть более подходящими, предлагая значительно более высокую скорость передачи данных.

FAQ

1. Каково максимальное эффективное разрешение камеры HIKROBOT MV-CH123-10GM?

Максимальное эффективное разрешение HIKROBOT MV-CH123-10GM составляет 4096×3000 пикселей, что обеспечивает в общей сложности более 12.3 мегапикселей согласно спецификации сенсора Sony IMX545 CMOS. Это высокое разрешение позволяет захватывать чрезвычайно мелкие детали, критически важные для задач промышленной инспекции, таких как проверка паяных соединений печатных плат (PCB), обнаружение дефектов поверхности пластин и точные измерения размеров до 0.05 мм при поле зрения 200 мм. Механизм глобального затвора сенсора дополнительно обеспечивает четкость изображения, устраняя артефакты движения при захвате быстро движущихся объектов на производственных линиях. Для приложений, требующих еще большего количества пикселей, может быть полезно изучить другие модели в серии Hikrobot CH, такие как варианты на 25 Мп, хотя, как правило, при меньшей частоте кадров. Наша техническая команда может помочь сравнить варианты разрешения на основе ваших конкретных требований к инспекции.

2. Можно ли использовать HIKROBOT MV-CH123-10GM с объективами сторонних производителей?

Да, камера HIKROBOT MV-CH123-10GM оснащена стандартным креплением объектива C-mount (1-дюймовое, резьба 32 TPI), что делает ее совместимой с широким спектром объективов C-mount от таких производителей, как Fujinon, Kowa, Navitar и Schneider. Разрешение камеры 4096×3000 с размером пикселя 2.74 мкм×2.74 мкм требует высококачественного объектива, способного разрешать не менее 160 пар линий на мм (lp/mm) для достижения оптимального качества изображения — большинство стандартных 5-мегапиксельных объективов недостаточно хороши для такой плотности пикселей. При выборе объектива учитывайте его разрешающую способность (рекомендуется 10 Мп или выше) и убедитесь, что он поддерживает стандарт C-mount с правильным задним фокусным расстоянием для размера сенсора MV-CH123-10GM. Мы предлагаем рекомендации по выбору объектива, чтобы помочь вам подобрать оптику, соответствующую вашему конкретному полю зрения и требованиям к рабочему расстоянию.

3. Каков типичный срок поставки HIKROBOT MV-CH123-10GM?

Стандартный срок поставки для MV-CH123-10GM обычно составляет от 3 до 7 рабочих дней после подтверждения заказа, так как эта модель серии CH регулярно имеется на складе в нашей региональной дистрибьюторской сети. Для заказов объемом более 20 единиц или требующих нестандартных конфигураций срок поставки увеличивается примерно до 2-3 недель для выполнения процедур заводской настройки, калибровки и проверки качества. Компания Beijing Zhongping Technology поддерживает складские запасы этой популярной 12-мегапиксельной модели GigE, чтобы поддерживать графики производства клиентов без длительного ожидания изготовления. Для срочных требований по доставке мы рекомендуем связаться с нашей логистической командой, указав крайний срок вашего проекта, чтобы подтвердить наличие на складе в режиме реального времени и возможные варианты экспресс-отправки на момент размещения заказа.

4. Как интерфейс GigE Vision камеры MV-CH123-10GM способствует передаче данных на большие расстояния?

Интерфейс GigE Vision позволяет передавать данные по стандартным кабелям Ethernet на расстояние до 100 метров без повторителя, что делает его значительно более гибким, чем USB 3.0 (обычно ограничен 3-5 метрами) или Camera Link (ограничен 10-15 метрами), для крупномасштабных заводских развертываний. Эта возможность работы на больших расстояниях обеспечивается протоколом GigE Vision, который эффективно упаковывает данные изображения для передачи по сетям Ethernet с использованием стандартных пакетов TCP/IP и UDP/IP. Интерфейс GigE камеры MV-CH123-10GM также поддерживает протокол точного времени (PTP/IEEE 1588) для синхронизации нескольких камер, обеспечивая надежную связь даже на крупных промышленных объектах, где камеры распределены по обширным производственным площадям. Для приложений, требующих расстояний свыше 100 метров, мы рекомендуем использовать удлинители GigE или конвертеры оптоволокна для поддержания целостности сигнала.

5. Каковы экологические ограничения при эксплуатации HIKROBOT MV-CH123-10GM?

Камера HIKROBOT MV-CH123-10GM рассчитана на работу в диапазоне температур окружающей среды от 0°C до 50°C с возможностью хранения от -30°C до 70°C в выключенном состоянии. Эта спецификация рабочей температуры типична для промышленных камер такого класса и подходит для большинства заводских сред, включая чистые помещения и общие производственные цеха. Для установок в средах, приближающихся к верхнему пределу в 50°C, мы рекомендуем обеспечить достаточный поток воздуха вокруг корпуса камеры — не менее 10 мм свободного пространства со всех сторон — чтобы предотвратить локальный перегрев, который может повлиять на производительность сенсора или качество изображения. Для приложений, требующих работы при температуре ниже 0°C или выше 50°C, рассмотрите альтернативные камеры с расширенными температурными спецификациями или соответствующие средства контроля окружающей среды, такие как охлаждающие кожухи или корпуса с подогревом.

6. Подходит ли HIKROBOT MV-CH123-10GM для приложений, требующих цветной информации?

Нет, HIKROBOT MV-CH123-10GM — это монохромная камера, поэтому она не подходит для приложений, где цветовая информация важна для задач идентификации, сортировки или инспекции. Ее сильная сторона заключается в захвате высококонтрастных, детальных изображений с отличным соотношением сигнал/шум, что делает ее идеальной для таких задач, как измерение размеров, обнаружение дефектов поверхности, считывание штрих-кодов и определение краев, где ключевым является различие оттенков серого. Для задач, зависящих от цвета, таких как проверка цветных этикеток, сортировка компонентов RGB или инспекция качества продуктов питания, мы рекомендуем цветной вариант этой модели камеры (MV-CH123-10GC) или другие модели цветных камер Hikrobot. Наша техническая команда может помочь оценить, является ли монохромная или цветная камера оптимальным выбором для ваших конкретных требований.

7. Какое программное обеспечение совместимо с HIKROBOT MV-CH123-10GM для захвата и обработки изображений?

HIKROBOT MV-CH123-10GM совместима с программным обеспечением машинного зрения, которое придерживается протокола GigE Vision и стандарта GenICam, обеспечивая совместимость с широким спектром сторонних инструментов и библиотек разработки зрения. Камера была проверена на совместимость с собственным программным обеспечением Hikrobot MVS, а также с основными библиотеками зрения, включая Halcon, VisionPro, OpenCV, Matrox MIL и Cognex VisionPro, без необходимости использования проприетарных драйверов. Эта стандартизация гарантирует, что все параметры камеры — включая время экспозиции, усиление, режим триггера и настройки ROI — доступны через стандартизированные узлы GenICam на разных программных платформах. Для поддержки пользовательской интеграции наша техническая команда может предоставить примеры кода и файлы конфигурации, чтобы ускорить вашу разработку программного обеспечения и развертывание системы.

8. Какова типичная потребляемая мощность HIKROBOT MV-CH123-10GM?

Типичная потребляемая мощность HIKROBOT MV-CH123-10GM составляет приблизительно 3.0 Вт при 12В пост. тока, что способствует энергоэффективности в системах машинного зрения и снижает тепловыделение внутри корпуса камеры при непрерывной работе. Камера может питаться через вход 12В пост. тока через 6-контактный разъем Hirose или через Power over Ethernet (PoE, стандарт IEEE 802.3af), если это поддерживается конфигурацией интерфейса GigE, упрощая установку за счет уменьшения потребности в отдельных кабелях питания. Низкое энергопотребление также делает MV-CH123-10GM подходящей для мобильных инспекционных систем или систем с питанием от аккумулятора, где энергоэффективность является критическим фактором. Для установок PoE убедитесь, что ваш сетевой коммутатор или инжектор обеспечивает достаточный бюджет мощности (не менее 15.4 Вт на порт) для поддержки потребления камеры в 3.0 Вт вместе с любыми дополнительными периферийными устройствами.

9. Как я могу обеспечить оптимальное качество изображения и разрешение при использовании HIKROBOT MV-CH123-10GM?

Для достижения оптимального качества изображения и разрешения с MV-CH123-10GM крайне важно использовать камеру с высококачественным объективом, который соответствует ее разрешению 12.3 Мп (4096×3000 пикселей) и интерфейсу C-mount. Размер пикселя 2.74 мкм × 2.74 мкм требует объектива с достаточной оптической разрешающей способностью — рекомендуется не менее 160 lp/mm в центре — чтобы полностью использовать возможности сенсора. Кроме того, необходимо правильное освещение; мы рекомендуем использовать рассеянное или структурированное светодиодное освещение, которое обеспечивает равномерное освещение по всему полю зрения без создания горячих точек или теней, которые могли бы снизить контрастность изображения. Для приложений, чувствительных к вибрации, убедитесь, что камера надежно закреплена с использованием предусмотренных монтажных отверстий (резьба M3), чтобы предотвратить микровибрации, которые могут размыть детали на уровне пикселей 2.74 мкм. Наша техническая команда предлагает поддержку по конфигурации для конкретных приложений, включая оптимизацию времени экспозиции и регулировку усиления, чтобы помочь вам достичь наилучшего возможного качества изображения для ваших конкретных задач инспекции.

10. Какая гарантия и послепродажная поддержка доступны для HIKROBOT MV-CH123-10GM?

Beijing Zhongping Technology предоставляет 24-месячную гарантию производителя на MV-CH123-10GM, покрывающую дефекты материалов и изготовления при нормальных условиях эксплуатации, начиная с даты установки или 30 месяцев с даты отгрузки, в зависимости от того, что наступит раньше, согласно стандартной политике Hikrobot для камер серии CH для сканирования областей. Гарантия покрывает дефекты сенсора, отказы электронных компонентов и механические проблемы, возникшие в результате заводских браков, но исключает повреждения от неправильного питания, электростатического разряда, физического воздействия или воздействия условий, выходящих за рамки спецификаций камеры. По вопросам гарантийных претензий, обработки RMA или технической поддержки обращайтесь в нашу службу поддержки, указав номер вашего заказа на покупку и дату установки — мы берем на себя полный процесс возврата, включая координацию доставки и организацию замены. Доступны варианты расширенной гарантии — свяжитесь с нами для получения условий покрытия и цен.
