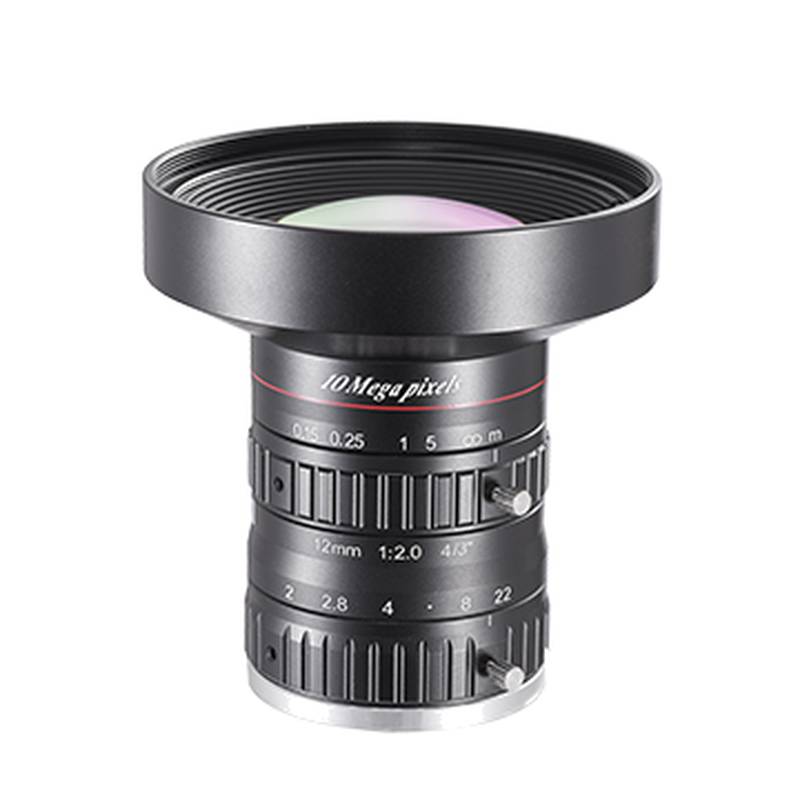

HIKROBOT SA1220M-10MP - это объектив машинного зрения и объектив с 12 мм с монтажом, предназначенный для 10 МП изображения на 4/3" датчиках, обеспечивающий точность широкополевой инспекции в промышленных системах зрения. В практическом инженерном плане этот объектив размещен для приложений, требующих относительно широкого угла зрения, стабильной ручной настройки и качества изображения, достаточного для современных камер высокого разрешения, используемых в автоматизации, метрологии и обнаружении дефектов. Его набор спецификаций показывает, что он предназначен не как общая фотографическая оптика, а как контролируемый промышленный компонент для повторяемой интеграции машинного зрения, где покрытие
С точки зрения конструкции системы SA1220M-10MP соответствует общему требованию о соединении промышленной камеры высокого разрешения с объективом, который может покрывать формат изображения 4/3", не принуждая к чрезмерному компромиссу в четкости углов или покрытии поля. 12-мм фокусное расстояние на 4/3-дюймовом датчике дает широкое поле зрения, что полезно, когда инженерам необходимо осмотреть большие цели на умеренных рабочих расстояниях, уменьшить количество камер на станции или поддерживать полное осведомленность о сцене при роботизированном наведении. Максимальная диафрагма F2.0 также дает гибкость в дизайне освещения. В условиях низкого освещения или высокоскоростного захвата более широкая диафрагма может помочь поддерживать экспозицию без слишком агрессивного толкования усилия, в то время как возможность остановиться до F22 поддерживает управление глубиной поля при наличии изменения целевой высоты.
Модель: SA1220M-10MP
Бренд: HIKROBOT
Тип продукта: Объектив машинного зрения
Категория объектива: 12 мм, F2.0, 4/3", 10 МП, C-Mount
Фокусное расстояние: 12 мм
F-номер: F2.0 до F22
Размер изображения: Φ23 мм, 4/3"
Оптическое искажение: -2,40%
Минимальное расстояние объекта: 0,15 м
Поле зрения: D 22,6 мм: 89,0 градуса, H 18,13 мм: 75,5 градуса, V 13,6 мм: 61,1 градуса
Управление ирисом: Ручное
Управление фокусом: Ручное
Фильтрная нить: M77 × 0,75
Тип монтажа: С-монтаж
Фокусное расстояние заднего фланца: 17,526 мм
Размеры: Φ80 мм × 83,8 мм
Вес: 445 г
Рабочая температура: -10 до 50°C
Сертификация: RoHS 2.0
Наиболее важной практической характеристикой является сочетание номинального разрешения 10 МП и поддержки круга изображения 4/3". В промышленном зрении обычно найдены объективы, которые могут механически устанавливаться на камеру, но не полностью поддерживают формат датчика или плотность пикселей. Это несоответствие часто появляется в виде угловой мягкости, снижения контраста вблизи краев или нестабильных результатов измерений, когда функции обнаружены вдали от центра изображения. SA1220M-10MP устраняет этот риск интеграции, указав для покрытия 4/3" и разрешения 10 МП, что делает его актуальным для систем, основанных на датчиках большей площади, где треб
Рейтинг разрешения: 10 МП
Поддержка формата датчика: 4/3"
Круг изображения: Φ23 мм
Совместимость монтажа: C-Mount
Метод фокусирования: Ручное фокусирование
Метод диафрагмы: Ручная ирис
Фокусное расстояние 12 мм размещает эту модель в широкоугольном конце промышленной фиксированной фокусной оптики для 4/3" камер. Это особенно полезно, когда машиностроителю необходимо проверять относительно большое поле с короткого до среднего рабочего расстояния. По сравнению с более длинными фокусными расстояниями, объектив 12 мм может уменьшить механический след станции зрения, потому что камеру не нужно устанавливать так далеко от цели. Это может сократить глубину корпуса, упростить конструкцию охраны и уменьшить необходимость длинных кренштейнов поддержки, которые могут привести к вибрации. В то же время инженерам следует признать компромисс: более широкий объектив, как правило, делает каждый пиксель представляет большую физическую площадь на объекте, поэтому ультратонкая метрология может
Фокусное расстояние: 12 мм
Типичное значение интеграции: широкое покрытие поля на коротком и среднем рабочем расстоянии
Механические последствия: уменьшенное расстояние камеры на компактных станциях
Последствия измерения: Большое поле, меньшая плотность пикселей на цели по сравнению с более длинными фокусными расстояниями
Оптическое искажение в размере -2,40% указывает на видимое бочковое искажение, типичное для широкопольной оптики. Это не автоматически дисквалифицирует объектив от точных задач, но определяет, как должна быть разработана система. Для обнаружения присутствия, чтения кода, локализации робота и многих задач классификации этот уровень искажения обычно управляется, особенно если область интереса находится вблизи центра изображения или если применяется калибровка программного обеспечения. Для высокоточного измерения размеров по всему полю инженеры должны проверить, достаточно ли калибровки объектива и исправления изображения для требуемого стека допуска. Иными словами, объектив может использоваться в системах с высокой точностью, но окончательная производительность измерения зависит от рабочего процесса калибровки, геометрии цели и отношения камера-объектив-расстояние.
Оптическое искажение: -2,40%
Тип искажения: тенденция искажения бочка
Лучшее использование при калибровке: полнополевое измерение, руководство роботом, рабочие процессы коррекции размеров
Лучшее использование без строгой калибровки: проверка присутствия, общая проверка, идентификация, позиционирование
Диапазон диафрагмы от F2.0 до F22 дает полезный контроль над экспозицией и глубиной поля. Более широкая диафрагма, такая как F2.0, может поддерживать более короткое время экспозиции, что важно для движущихся конвейеров, оборудования для подбора и размещения и роботизированного руководства, где размывание движения должно быть ограничено. Меньшая диафрагма, такая как F8, F11 или выше, может улучшить глубину поля, когда продукты варьируются по высоте или когда целевая поверхность не совершенно плоская. Инженеры также должны учитывать типичный компромисс между глубиной поля и дифракцией. На датчиках высокого разрешения остановка слишком далеко может снизить эффективность резкости, даже если большая часть сцены появляется в фокусе. В практическом применении оптимальная настройка ириса часто определяется с помощью тестовых изображений при фактическом производственном освещении, а не опираясь только на номинальную теорию.
F-диапазон номеров: F2.0 до F22
Преимущество низкого освещения: Поддерживает более высокую пропускную способность света при широкой диафрагме
Преимущество глубины поля: Поддерживает расширенный диапазон фокуса при меньшей диафрагме
Инженерное примечание: окончательная диафрагма должна быть проверена в соответствии с требованиями к дифракции и воздействию
Ручная фокусировка и ручная ирис являются подходящими вариантами для стабильных промышленных установок. После ввода в эксплуатацию многие станции машинного зрения работают с фиксированной геометрией продукта, фиксированным рабочим расстоянием и контролируемым освещением. В этом контексте ручное управление, как правило, предпочтительно перед переменными потребительскими механизмами, поскольку они упрощают обслуживание, улучшают повторяемость и уменьшают сложность интеграции. Таким образом, этот объектив подходит для установок, где установка осуществляется во время ввода в эксплуатацию, а затем заблокируется в рамках проверки процесса. Он менее подходит для приложений, требующих непрерывной автофокусировки, частых изменений зума или зависимого от сцены управления диафрагмой.
Управление фокусом: Ручное
Управление ирисом: Ручное
Наиболее подходящий режим установки: фиксированные системы промышленного зрения
Менее подходящий режим установки: постоянно меняющиеся среды изображения в потребительском стиле
Минимальное расстояние объекта 0,15 м обеспечивает гибкость для компактных макетов машин, столовых станций и закрытых модулей инспекции. Для интеграторов это означает, что объектив может фокусироваться относительно близко, не требуя большого свободного пространства перед камерой. Это полезно в сборных элементах электроники, упаковочных линиях с плотной охраной и системах автоматизации лабораторий, где расстояние от камеры до цели ограничено. Однако возможность фокусироваться на расстоянии 0,15 м не означает, что любое применение на близком расстоянии идеально подходит. На очень коротких рабочих расстояниях размер поля может стать меньшим, чем ожидалось, и геометрические эффекты становятся более значительными, поэтому инженеры должны подтвердить покрытие поля фактической геометрией датчика и установки.
Минимальное расстояние объекта: 0,15 м
Значение интеграции близкого расстояния: Подходит для компактных станций
Требование к проверке: подтвердить фактический размер поля и воздействие искажения на короткое рабочее расстояние
Типичное преимущество: легчая механическая интеграция в закрытое оборудование
Механический интерфейс прост и соответствует промышленным стандартам камер. С-монтаж и заднее фокусное расстояние фланца 17,526 мм являются стандартными эталонами для широкого спектра камер машинного зрения. Это улучшает совместимость и сокращает циклы интеграции, поскольку многие промышленные пользователи уже используют платформы камер C-Mount. Фильтровая нить M77 × 0,75 также актуальна в практических системах. Он позволяет использовать внешние оптические фильтры, защитное стекло или поляризационные элементы, когда их требует процессное освещение. При проверке отражающего материала добавление правильного стека фильтров может значительно улучшить контраст и уменьшить ложные отбросы, вызванные блеском.
Тип монтажа: С-монтаж
Фокусное расстояние заднего фланца: 17,526 мм
Фильтрная нить: M77 × 0,75
Ценность интеграции: Широкая совместимость с промышленными камерами и аксессуарами для фильтров
Физические размеры и масса должны учитываться на раннем этапе механического проектирования. При Ф80 мм × 83,8 мм и 445 г этот объектив не является миниатюрной оптикой. Он более подходит для жестко установленных сборов камер, чем для легких мобильных систем с окончанием руки, если это не позволяют полезная нагрузка робота и динамическая производительность. На фиксированных кадрах большее корпус может быть преимуществом, поскольку оно часто коррелирует с более надежной оптической конструкцией и проще ручной обработкой во время установки. Однако на движущихся системах нагрузка массы и момента может повлиять на время осаждения, жесткость кронштейна и долгосрочное напряжение соединителя, если она не поддерживается должным образом.
Размеры: Φ80 мм × 83,8 мм
Вес: 445 г
Лучшая механическая поддержка: жесткие фиксированные крепления или правильно усиленные кронштейны
Потенциальная проблема с конструкцией: Дополнительная нагрузка на легкие запястья робота или гибкие опоры
Диапазон рабочих температур от -10 до 50°C охватывает многие промышленные помещения в помещениях. Это подходит для стандартной автоматизации завода, упаковки, производства электроники, складской сортировки и машин с контролируемым процессом. Он менее подходит для незащищенного внешнего размещения, морозильных сред или мест вблизи печей, где температура окружающей среды превышает номинальный диапазон. Как и у большинства оптиков, долгосрочная стабильность также зависит от контроля загрязнения. Пыль, маслянный туман, вибрация и быстрый термический цикл могут повлиять на качество изображения со временем, поэтому конструкция корпуса и профилактическое обслуживание остаются важными.
Рабочая температура: -10 до 50°C
Экологическая пригодность: Стандартные промышленные помещения в помещениях
Ограничения окружающей среды: не предназначены для экстремальной жары, глубокого замораживания или прямого воздействия на наружном воздействии без защиты
Соответствие: RoHS 2.0
С точки зрения применимости, этот объектив обычно имеет отношение к нескольким промышленным сценариям. Одним из часто используемых случаев является сборка электроники и проверка ПХД, где для захвата более крупных плат, массивов соединителей или нескольких компонентов в одной раме требуется широкое поле. На этих станциях объектив помогает улучшить пропускную способность, поскольку одна камера часто может покрывать больше площади, уменьшая количество необходимых узлов изображения. Вторым распространенным сценарием является проверка упаковки и этикетки, особенно для коробок, мешков, подносов и печатных поверхностей, перемещающихся на конвейерах. Широкий угол поддерживает чтение кода, проверку наличия печати и мониторинг площади уплотнения в компактных отпечатках машины. Третий вероятный сценарий — это роботизированное руководство и наблюдение за зоной, где широкое покрытие полей помогает обнаружить положение и ориентацию объекта перед операциями по сбору. Четвертый сценарий — это батарейные, автомобильные или общие сборочные линии, где ограничения в пространстве станции благоприятствуют короткому расстоянию от камеры, сохраняя при этом покрытие значительной цели.
Сценарий применения 1: сборка электроники и проверка ПХД
Основная ценность: Большое покрытие платы и меньшее количество камерных станций
Оперативный эффект: улучшенная пропускная способность и более короткий цикл интеграции
Сценарий применения 2: Проверка упаковки и этикетки
Основное значение: мониторинг широкой площади в компактных конвейерных системах
Оперативный эффект: более быстрая проверка и сокращение площади станции
Сценарий применения 3: Роботическое руководство и позиционирование
Основное значение: приобретение широких сцен для локализации объекта
Эксплуатационный эффект: более стабильное наблюдение за регионом подбора и более низкие требования к механическому сопротивлению
Сценарий применения 4: Инспекция батареи, автомобильной промышленности и общей сборки
Основное значение: Большое целевое покрытие при ограниченном установочном пространстве
Операционный эффект: Эффективное размещение камеры и упрощенная конструкция охраны
Для энергоэффективности и эффективности процесса объектив вносит свой вклад косвенно, а не в качестве активного устройства питания. Включая более широкое поле на большом датчике, он может уменьшить количество камер, огней, кронштейнов и каналов обработки, необходимых в некоторых системах. Меньшее количество станций изображения может означать меньшее общее потребление энергии, снижение сложности кабелей, меньшую нагрузку на обслуживание и более короткие циклы проверки. При производстве в больших объемах эта экономия на уровне системы может быть значительнее, чем разница в стоимости самого объектива. Тем не менее, это преимущество зависит от того, соответствует ли оптическая конструкция требованиям разрешения и измерений во всей области.
Вклад в эффективность на уровне системы: может уменьшить количество камер в задачах инспекции широких площадей
Потенциальная экономия: меньшее количество аппаратного обеспечения, меньшее количество кабелей, уменьшение точек обслуживания
Условие выбора: действительно только в том случае, если окончательная плотность пикселей и производительность края соответствуют критериям проверки
Советы по выбору должны быть четкими. SA1220M-10MP подходит для 4/3" C-Mount камер машинного зрения, где требуется широкое поле зрения, фиксированная ручная настройка и изображение класса 10 МП. Он является сильным кандидатом для обнаружения присутствия, чтения кода, руководства роботом и калибрированного осмотра, где приемлема коррекция программного обеспечения. Он менее подходит для приложений, требующих крайне низкого искажения без калибровки, очень тонкой метрологии в небольшом регионе, где требуется более высокое увеличение, или мобильных платформ, где масса объектива сильно ограничена. Если поле зрения слишком широко для цели, инженерам следует рассмотреть другие фокусные расстояния в той же серии, включая SA1620M-10MP, SA2520M-10MP, SA3520M-10MP, SA5020M-10MP и SA8520M-10MP. Эти альтернативы позволяют более узкие поля и более высокую эффективность плотности пикселей на объекте, сохраня
Подходящий тип камеры: 4/3" C-Mount промышленные камеры
Подходящие задачи: широкополевая проверка, руководство роботом, чтение кода, калиброванная визуальная проверка
Не идеально подходит для: Native Imaging с ультранизким искажением, тонкого измерения с высоким увеличением, движущихся систем с сильным ограничением веса
Соответствующая модель: 1620 м - 10 МП, 2520 м - 10 МП
С точки зрения закупок объектив представляет профиль спецификации, который легко оценить. Установлен стандарт монтажа, четко указано покрытие датчика, методы диафрагмы и фокусировки являются обычными, а экологический рейтинг типичен для промышленного использования. Это уменьшает двусмысленность во время закупок и квалификации. Покупатели все еще должны подтвердить три конкретных момента проекта до выпуска: фактические размеры датчика камеры, необходимый размер поля на рабочем расстоянии и включена ли калибровка искажений в рабочий процесс программного обеспечения. Эти проверки обычно определяют, правильно ли подходит вариант 12 мм или обеспечит ли другое фокусное расстояние в серии лучший баланс системы.
Проверка закупок 1: проверка фактического размера датчика камеры и размера пикселей
Проверка закупок 2: Проверка требуемого поля зрения на расстоянии установки
Проверка закупок 3: проверка того, будет ли калибровка программного обеспечения использоваться для исправления искажений
Часто задаваемые вопросы
Вопрос: Совместим ли HIKROBOT SA1220M-10MP со стандартными промышленными C-Mount камерами?
О: Да, это объектив C-Mount с 17,526 мм фланцевым задним фокусным расстоянием, которое соответствует стандартным интерфейсам камеры машинного зрения C-Mount.
Вопрос: Может ли этот объектив полностью поддерживать 4/3" датчик?
О: Да, это указано для размера изображения Φ23 мм, эквивалентного покрытию датчика 4/3".
В: Подходит ли SA1220M-10MP для 10 МП изображения?
О: Да, он оценивается как объектив машинного зрения 10 МП и предназначен для промышленных систем изображения с высоким разрешением.
В: Работает ли 12-мм фокусное расстояние лучше для широкого осмотра или тонкой детальной метрологии?
Ответ: Он лучше работает для проверки широкой площади, потому что 12 мм обеспечивает широкое поле зрения, в то время как очень тонкая метрология часто пользуется более длинными фокусными расстояниями или более высокой оптикой увеличения.
В: Сколько искажений должны ожидать инженеры?
Ответ: Указанное оптическое искажение составляет -2,40%, поэтому калибровка может быть рекомендована в приложениях для точного измерения, особенно вблизи края поля.
В: Может ли этот объектив использоваться в низком освещении или высокоскоростных системах проверки?
О: Да, максимальная диафрагма F2.0 помогает увеличить пропускную способность света, что поддерживает более короткое время экспозиции на быстро движущихся производственных линиях.
В: Подходит ли объектив для систем визуализации с переменной фокусировкой или автоматической регулировкой?
О: Нет, он использует ручную фокусировку и ручное управление радужной оболочкой, поэтому лучше всего для фиксированных промышленных настроек, а не постоянно меняющихся сцен.
В: Для какой среды предназначен этот объектив?
Ответ: Он предназначен для стандартных промышленных внутренних сред с рабочим диапазоном от -10 до 50 ° C.
В: Можно ли добавить фильтры или оптические аксессуары к передней части объектива?
О: Да, он включает в себя нить фильтра M77 × 0,75, которая поддерживает совместимые оптические фильтры и защитные аксессуары.
В: Когда покупатель должен рассмотреть другую модель в той же серии?
Ответ: Следует рассмотреть другую модель, когда цель требует более узкого поля зрения, большей эффективности рабочего расстояния или более высокой плотности пикселей на объекте, чем может обеспечить 12-мм объектив.
