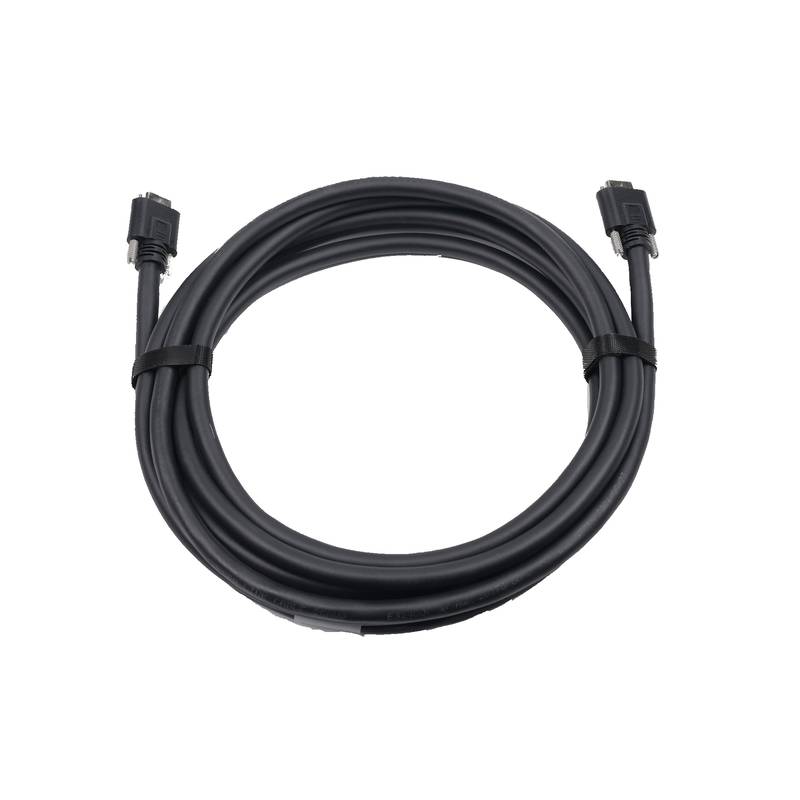

HIKROBOT MV-ACCL-SDR-SDR-ST-3m — это высокопроизводительный промышленный кабель передачи данных Camera Link, разработанный для надежной передачи данных в требовательных средах автоматизации. Являясь важным компонентом систем машинного зрения, эти кабели Camera Link обеспечивают надежную связь между камерами и платами захвата изображения, обеспечивая сбор и обработку изображений в режиме реального времени. Этот 3-метровый кабель отвечает распространенной потребности в безопасной и высокоскоростной передаче данных в производственных, инспекционных и робототехнических приложениях, где целостность сигнала имеет первостепенное значение. Его конструкция разработана таким образом, чтобы выдерживать суровые условия эксплуатации в промышленности, сводя к минимуму время простоя и обеспечивая стабильную эксплуатационную производительность.
Тип продукта и позиционирование в категории
HIKROBOT MV-ACCL-SDR-SDR-ST-3m относится к специализированной категории высокоскоростных промышленных кабелей передачи данных, разработанных специально для соответствия строгим требованиям интерфейсов Camera Link. В отличие от кабелей общего назначения USB или Ethernet, кабели Camera Link предназначены для детерминированной передачи данных с высокой пропускной способностью и низкой задержкой, что необходимо для приложений, требующих обработки изображений в режиме реального времени. Данная модель представляет собой стандартный кабель Camera Link, разработанный для типичных промышленных систем машинного зрения. Он позиционируется в среднем ценовом сегменте, предлагая баланс производительности, надежности и экономической эффективности для широкого спектра задач промышленной автоматизации и контроля. Основываясь на этой классификации, его специфическая конструкция адаптирована для сред, где критически важен стабильный и безошибочный поток данных.
Технические характеристики
Длина кабеля: 3 м
Тип разъема: SDR — SDR
Скорость передачи данных: до 6,8 Гбит/с
Экранирование: конструкция с тройным экранированием
Материал оболочки: промышленный ПВХ
Рабочая температура: от -20°C до +70°C
Номинальное напряжение: 30 В перем./пост. тока
Гибкость: высокогибкая конструкция для динамических приложений
Соответствие требованиям: RoHS, CE
Технические особенности
Конструкция с тройным экранированием кабеля MV-ACCL-SDR-SDR-ST-3m в сочетании с его высокогибким дизайном обеспечивает исключительную целостность сигнала и долговечность в динамичных промышленных средах. Это надежное экранирование эффективно минимизирует электромагнитные помехи (EMI) и радиочастотные помехи (RFI), что критически важно для поддержания скорости передачи данных до 6,8 Гбит/с без деградации, согласно техническому паспорту производителя. Материал оболочки с высокой гибкостью позволяет многократно сгибать и перемещать кабель без повреждения внутренних проводников, что делает его идеальным для приложений с роботизированными манипуляторами или других систем с частым движением.
Способность этого кабеля надежно работать в диапазоне температур от -20°C до +70°C подчеркивает его пригодность для разнообразных промышленных условий, от холодильных камер до умеренно нагретых производственных цехов, что является ключевой характеристикой, отмеченной в техническом паспорте производителя. Номинальное напряжение 30 В перем./пост. тока является стандартным для промышленной передачи данных, обеспечивая безопасную работу в пределах типичных напряжений систем управления. Эти особенности в совокупности способствуют увеличению времени безотказной работы системы и снижению требований к техническому обслуживанию за счет предотвращения потери сигнала или выхода кабеля из строя из-за факторов окружающей среды или механического напряжения.
Сценарии применения
Высокоскоростной автоматизированный контроль: этот кабель идеально подходит для подключения камер высокого разрешения в системах автоматизированного оптического контроля (AOI), поддерживая скорость передачи данных до 6,8 Гбит/с для обеспечения быстрого и точного обнаружения дефектов. Его прочная конструкция сводит к минимуму время простоя, предотвращая прерывания сигнала во время непрерывной работы. Роботизированное наведение и зрение: в робототехнических приложениях высокая гибкость кабеля MV-ACCL-SDR-SDR-ST-3m обеспечивает надежную передачу данных даже при постоянном движении, гарантируя точное распознавание объектов и планирование траектории для задач сборки или захвата и перемещения (pick-and-place). Эта гибкость помогает продлить срок службы кабеля в динамичных роботизированных средах. Машинное зрение для контроля качества: для постов контроля качества, требующих анализа изображений в реальном времени, этот промышленный кабель данных обеспечивает бесперебойный поток данных от камеры к блоку обработки, поддерживая быстрое принятие решений о принятии или отбраковке продукции. Стабильная передача данных способствует повышению общего качества продукции и сокращению производственных отходов. Мониторинг процессов в суровых условиях: широкий диапазон рабочих температур кабеля (от -20°C до +70°C) и тройное экранирование делают его подходящим для задач мониторинга процессов в производственных цехах, где могут возникать умеренные колебания температуры и электромагнитные помехи. Эта надежность обеспечивает непрерывный контроль и своевременное вмешательство при необходимости.
Рекомендации по выбору
Подходящий сценарий: этот кабель хорошо подходит для приложений, требующих передачи данных с высокой пропускной способностью и низкой задержкой в средах с умеренными колебаниями температуры, таких как автоматизированные сборочные линии или роботизированные рабочие ячейки, благодаря поддержке скоростей передачи данных до 6,8 Гбит/с и диапазону рабочих температур от -20°C до +70°C. Неподходящий сценарий: модель MV-ACCL-SDR-SDR-ST-3m не рекомендуется для условий с экстремально высокими температурами, превышающими номинальные 70°C, или для приложений, требующих значительно более высокой пропускной способности, чем поддерживает стандарт Camera Link, так как это может привести к снижению производительности или преждевременному выходу из строя.
Сравнительная модель: для приложений, требующих увеличенного радиуса действия или других типов разъемов, рассмотрите HIKROBOT MV-ACCL-SDR-SC-5m, который предлагает длину 5 метров.
Часто задаваемые вопросы
1. Какова максимальная скорость передачи данных, поддерживаемая этим кабелем Camera Link?
Максимальная скорость передачи данных, поддерживаемая этим кабелем Camera Link, составляет до 6,8 Гбит/с. Эта высокая пропускная способность достигается за счет специализированного дизайна для интерфейсов Camera Link, что обеспечивает быстрый сбор данных изображений, необходимый для высокоскоростных приложений машинного зрения. Эта скорость критически важна для захвата детализированных изображений без пропуска кадров, даже в динамичных сценариях. Для обеспечения оптимальной производительности мы рекомендуем проверить совместимость с техническими характеристиками вашей камеры и платы захвата изображения.
2. Можно ли использовать этот промышленный кабель данных в средах со значительными электромагнитными помехами?
Да, этот промышленный кабель данных разработан для работы в условиях значительных электромагнитных помех благодаря своей конструкции с тройным экранированием. Экранирование, как подробно описано в технических характеристиках, значительно снижает EMI/RFI, что критически важно для поддержания целостности сигнала и точности данных на производственных площадках с высоким уровнем электрических помех. Эта защита жизненно важна для предотвращения искажения данных и обеспечения надежной работы. Для сценариев с экстремально высокими помехами наша команда может оценить альтернативные варианты экранирования или стратегии интеграции.
3. Каков ожидаемый срок службы кабеля HIKROBOT MV-ACCL-SDR-SDR-ST-3m при типичном промышленном использовании?
При типичном промышленном использовании ожидаемый срок службы кабеля HIKROBOT MV-ACCL-SDR-SDR-ST-3m значительно увеличен благодаря его высокогибкой конструкции и прочному материалу оболочки, часто превышая стандартные ожидания срока службы кабелей в динамических приложениях. Кабель рассчитан на широкий диапазон рабочих температур от -20°C до +70°C, что способствует его долговечности, предотвращая деградацию материала. Чтобы максимизировать срок службы, мы советуем придерживаться рекомендуемого радиуса изгиба во время установки. Наша команда может предоставить руководство по передовым методам установки для обеспечения продленного срока эксплуатации.
4. Совместим ли этот кабель Camera Link с промышленными камерами и платами захвата изображения разных брендов?
Этот кабель Camera Link использует стандартные разъемы SDR, что делает его в целом совместимым с промышленными камерами и платами захвата изображения, которые поддерживают интерфейс Camera Link и данные типы разъемов. Стандарт обеспечивает совместимость между различными производителями. Совместимость является ключом к бесшовной интеграции в вашу существующую систему машинного зрения. Мы рекомендуем ознакомиться с техническими паспортами вашей конкретной камеры и платы захвата изображения для подтверждения совместимости разъемов SDR. Наша техническая команда готова помочь с проверкой совместимости.
5. Каковы последствия диапазона рабочих температур от -20°C до +70°C для моего приложения?
Диапазон рабочих температур от -20°C до +70°C означает, что этот кабель может надежно функционировать в широком спектре промышленных сред, от зон холодного хранения до умеренно теплых производственных цехов, согласно спецификациям производителя. Этот широкий температурный допуск предотвращает деградацию сигнала или физические повреждения, которые могли бы произойти со стандартными кабелями при экстремальных температурах. Это обеспечивает стабильную производительность без необходимости в специальных системах контроля окружающей среды в данном диапазоне. Если ваше приложение выходит за эти температурные пределы, мы можем изучить специализированные кабели промышленного класса или защитные корпуса.
6. Каким образом высокогибкая конструкция полезна для робототехнических приложений?
Высокогибкая конструкция критически важна для робототехнических приложений, так как она позволяет кабелю выдерживать многократные движения изгиба и скручивания, присущие движениям роботизированных манипуляторов, без нарушения целостности внутренней проводки или передачи сигнала. Это предотвращает преждевременный выход кабеля из строя и сокращает время простоя, связанное с заменой кабеля, что является распространенной проблемой в динамичных роботизированных системах. Способность кабеля поддерживать целостность сигнала даже при постоянном изгибе обеспечивает точную обратную связь по зрению для прецизионных роботизированных операций. Наша команда может обеспечить поддержку при установке для оптимизации прокладки кабеля для максимальной гибкости и долговечности в роботизированных установках.
7. Какой рекомендуемый радиус изгиба для этого кабеля для обеспечения долговечности?
Хотя конкретный минимальный радиус изгиба не детализирован в общих спецификациях, для оптимальной долговечности крайне важно избегать резких или острых изгибов. Общая рекомендация для промышленных высокогибких кабелей — поддерживать радиус изгиба не менее 10 диаметров внешнего сечения кабеля. Превышение этого значения может вызвать напряжение внутренних проводников и экранирования, что потенциально может привести к выходу из строя. Соблюдение плавного изгиба во время установки значительно продлит срок эксплуатации кабеля. Для получения точных рекомендаций, основанных на вашем конкретном робототехническом или динамическом приложении, пожалуйста, проконсультируйтесь с нашей инженерной поддержкой.
8. Существуют ли какие-либо особые соображения по установке этого 3-метрового кабеля Camera Link в плотно упакованном промышленном шкафу?
При установке 3-метрового кабеля HIKROBOT MV-ACCL-SDR-SDR-ST-3m в плотно упакованном промышленном шкафу важно убедиться, что кабель не пережат и не подвергается чрезмерному напряжению, особенно в точках разъемов. Высокогибкая конструкция здесь полезна, но поддержание плавного радиуса изгиба и предотвращение любого сдавливания или перегибов критически важны для целостности сигнала и долговечности кабеля. Обеспечьте достаточное пространство для движения, если подключенные устройства динамичны. Beijing Zhongping Technology может предоставить подробные руководства по установке и услуги по оценке объекта для обеспечения оптимальной интеграции и предотвращения потенциальных проблем.
9. Каковы последствия соответствия требованиям RoHS и CE для международного использования?
Соответствие требованиям RoHS (Ограничение содержания опасных веществ) и CE (Conformité Européenne — Европейское соответствие) указывает на то, что этот кабель Camera Link соответствует строгим экологическим стандартам и стандартам безопасности, необходимым для продажи и использования в Европейском Союзе и на многих других международных рынках. Соответствие RoHS гарантирует, что кабель содержит ограниченное количество запрещенных опасных материалов, способствуя защите окружающей среды. Маркировка CE означает, что продукт соответствует применимым директивам ЕС, касающимся охраны здоровья, безопасности и защиты окружающей среды. Это соответствие облегчает прохождение таможенной очистки и соблюдение нормативных требований для глобального развертывания.
10. Какой путь обновления или альтернативная конфигурация доступны, если эта модель не полностью соответствует моим требованиям?
Если модель MV-ACCL-SDR-SDR-ST-3m не полностью отвечает вашим требованиям, альтернативные конфигурации могут включать кабели большей длины, такие как 5-метровая версия, или кабели с другими типами разъемов, если того требует ваше оборудование. Для приложений, требующих еще более высокой пропускной способности или других протоколов, может потребоваться изучение альтернативных интерфейсных технологий, помимо Camera Link, таких как CoaXPress или GigE Vision с соответствующей кабельной системой. Наша команда готова работать с вами, чтобы определить наиболее подходящее решение, будь то другая спецификация кабеля или рекомендация более широкого системного уровня.
