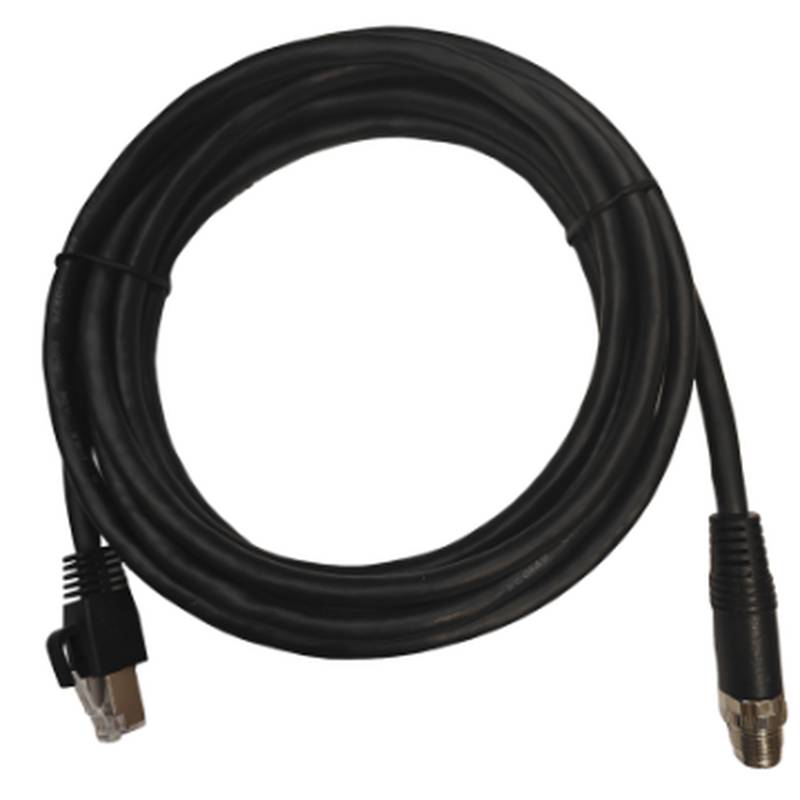

HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m — это 30-метровый промышленный кабель Ethernet с высокой гибкостью, оснащенный разъемами M12 с X-кодированием и RJ45. Он разработан для обеспечения надежной передачи данных со скоростью 10 Гбит/с в условиях автоматизации с непрерывным движением. Этот кабель поддерживает высокоскоростные приложения машинного зрения и сетей управления, сохраняя целостность сигнала на всей 30-метровой длине и выдерживая до 20 миллионов циклов изгиба благодаря оболочке из ТПЭ (термопластичного эластомера) и двойному экранированию. Разъем M12 с классом защиты IP67 обеспечивает надежную защиту от попадания пыли и влаги, решая критические проблемы подключения в роботизированных ячейках, системах автоматических управляемых транспортных средств (AGV) и сетях промышленной автоматизации, где стандартные кабели Ethernet преждевременно выходят из строя из-за механической усталости и воздействия окружающей среды.
Позиционирование типа и категории продукта
Кабель HIKROBOT MV-ACG-M12X8M-RJ45-SF-30m классифицируется как промышленный кабель Ethernet категории 6a, специально разработанный для высокоскоростной передачи данных в динамических условиях. В семействе разъемов M12 X-кодирование отличает этот продукт от вариантов с D-кодированием (100 Мбит/с) и A-кодированием (датчик/исполнительный механизм), поскольку он поддерживает Ethernet 10 Гбит/с и оптимизирован для промышленного зрения и систем управления. Эти кабели служат физической основой для развертывания промышленного Интернета вещей (IIoT) и Индустрии 4.0, соединяя камеры, лазерные профилометры и интеллектуальные датчики с сетевой инфраструктурой. В отличие от коммерческих кабелей Ethernet, варианты с разъемом M12 X-кодированием оснащены надежными фиксирующими механизмами и экологическими уплотнениями, которые предотвращают отсоединение из-за вибрации и защищают от попадания влаги, что делает их необходимыми для надежной связи в производственных цехах. X-кодирование и двойное экранирование специально разработаны для удовлетворения требований к высокой пропускной способности и низкой задержке современных приложений машинного зрения, где целостность данных напрямую влияет на качество управления технологическими процессами.
Технические характеристики
Длина кабеля: 30 м
Разъем A: M12 X-кодированный, 8-контактный, штекер
Разъем B: RJ45, штекер
Материал оболочки кабеля: Термопластичный эластомер (TPE)
Категория: Категория 6a
Экранирование: Двойное экранирование
Гибкость: Высокая (рассчитан на 20 миллионов циклов изгиба)
Класс защиты: IP67
Диапазон рабочих температур: от -40°C до 80°C
Номинальное напряжение (оболочка кабеля): 600 В
Класс огнестойкости: UL CMX
Конструкция физического уровня и целостность сигнала
30-метровая длина этого кабеля рассчитана на поддержку характеристик категории 6a вплоть до полного стандарта Ethernet в 100 метров согласно спецификации производителя. 30-метровый вариант предлагает практическое решение для крупномасштабных промышленных сред, где камеры и сетевые коммутаторы разделены значительными расстояниями. Двойное экранирование (фольга + оплетка) обеспечивает отличную защиту от электромагнитных помех (EMI) и перекрестных наводок, что критически важно для поддержания целостности сигнала при прокладке кабелей рядом с частотно-регулируемыми приводами, сварочным оборудованием или линиями электропередач. Согласно спецификациям производителя, оболочка из ТПЭ поддерживает стабильный импеданс 100 Ом ± 15 Ом по всей длине кабеля, обеспечивая надежную передачу данных со скоростью 10 Гбит/с в течение всего срока службы кабеля.
Экологическая стойкость и характеристики гибкости
Высокогибкая оболочка из ТПЭ этого кабеля специально разработана для приложений с непрерывным движением и рассчитана на 20 миллионов циклов изгиба при определенном радиусе изгиба, составляющем примерно 7,5× диаметра кабеля. Материал ТПЭ обеспечивает превосходную стойкость к маслам, химикатам и ультрафиолетовому излучению по сравнению со стандартными оболочками из ПВХ, что делает его подходящим для сварочных ячеек, металлообрабатывающих сред и систем отслеживания на открытом воздухе. Класс защиты IP67 разъема M12 обеспечивает полную защиту от попадания пыли и устойчивость к погружению в воду на глубину до 1 метра в течение 30 минут. Работая в диапазоне температур от -40°C до 80°C, этот кабель сохраняет механическую гибкость даже в холодных условиях, где стандартные оболочки из ПВХ могут затвердеть и треснуть, а номинальное напряжение оболочки 600 В позволяет выполнять прокладку рядом с силовыми кабелями без дополнительной изоляции в кабелепроводах.
Сценарии применения
Роботизированные производственные ячейки: Благодаря рейтингу в 20 миллионов циклов изгиба, этот кабель предназначен для подключения систем технического зрения, установленных на рабочих органах роботов, которые подвергаются постоянному перемещению во время работы. Конструкция с высокой гибкостью предотвращает усталостные разрушения кабеля, характерные для стандартных кабелей Ethernet в этих приложениях, сокращая незапланированные простои и затраты на замену.
Сети машинного зрения: Рейтинг категории 6a и двойное экранирование обеспечивают стабильную передачу данных со скоростью 10 Гбит/с для камер высокого разрешения в сложных условиях, обеспечивая точный захват изображений для задач прецизионного контроля качества. Длина 30 метров обеспечивает достаточный радиус действия для камер, расположенных в удаленных точках на крупных производственных линиях.
Сети промышленного управления: Разъем M12 X-кодированный с классом защиты IP67 обеспечивает надежное соединение в суровых условиях, подверженных воздействию пыли, влаги и вибрации, гарантируя надежную связь для ПЛК (PLC), датчиков и исполнительных механизмов в условиях автоматизации производства, где перебои в сети могут привести к нарушению производства.
Станции удаленного мониторинга: Длина 30 метров и прочная конструкция позволяют гибко использовать кабель на крупных промышленных объектах, передавая данные с удаленных полевых устройств в централизованные диспетчерские без необходимости использования промежуточных коммутаторов или повторителей сигнала.
Рекомендации по выбору
Подходящий сценарий: Этот кабель отлично подходит для приложений, требующих непрерывного движения в сочетании с высокоскоростной передачей данных, таких как роботы-манипуляторы с интегрированными системами зрения, автоматизированные управляемые транспортные средства (AGV) и поворотные индексирующие столы. Высокогибкая конструкция, рассчитанная на 20 миллионов циклов изгиба, обеспечивает надежный срок службы в динамических средах, где стандартные кабели Ethernet вышли бы из строя в течение нескольких недель. Согласно спецификациям производителя, этот кабель сохраняет электрические характеристики в течение всего заявленного ресурса гибкости.
Неподходящий сценарий: Этот кабель не рекомендуется для статичных приложений или случаев с малым радиусом изгиба, где его высокогибкая конструкция — которая стоит на 30-40% дороже стандартных аналогов — не будет использоваться эффективно. Кроме того, хотя оболочка рассчитана на 600 В для совместной прокладки с силовыми кабелями, она не подходит для условий, превышающих 80°C или ниже -40°C без снижения номинальных характеристик, а также не предназначена для прокладки в грунте без дополнительной механической защиты.
Для статичных приложений более экономичной альтернативой будет HIKROBOT MV-ACG-M12X8M-RJ45-ST-30m, который предлагает такое же соединение M12 X-кодированный - RJ45, но без свойств высокой гибкости. Высокогибкие кабели требуют на 30-40% более высоких первоначальных затрат, чем стандартные версии, но в приложениях с более чем 500 000 циклов изгиба в год — что является обычным явлением для роботизированной сварки и высокоскоростных упаковочных линий — высокогибкая версия обеспечивает полную окупаемость инвестиций в течение 12-18 месяцев за счет исключения трудозатрат на замену, сокращения простоев производства и минимизации брака продукции из-за отказов, связанных с подключением.
FAQ
1. Какова максимальная скорость передачи данных, поддерживаемая этим кабелем, и может ли он справиться с потоковой передачей 4K-видео?
Да, этот кабель поддерживает скорость до 10 Гбит/с согласно рейтингу категории 6a, что обеспечивает достаточную полосу пропускания для потоковой передачи 4K-видео с промышленных камер высокого разрешения. 8-контактный разъем M12 X-кодированный в сочетании с двойным экранированием снижает электромагнитные помехи и обеспечивает стабильную пропускную способность данных для требовательных приложений машинного зрения, включая инспекцию и обнаружение объектов на основе ИИ. Чтобы достичь полной скорости, убедитесь, что ваша сетевая инфраструктура поддерживает стандарты категории 6a, а кабель установлен без превышения указанного радиуса изгиба, что может повлиять на целостность сигнала.
2. Каков типичный срок поставки этого кабеля и есть ли он в наличии?
Обычно мы отправляем этот кабель в течение 3-7 рабочих дней после подтверждения заказа, так как это стандартная складская позиция. 北京众平科技股份有限公司 (Beijing Zhongping Technology) поддерживает региональные складские запасы для обеспечения производственных графиков клиентов без длительных сроков ожидания. Для срочных заказов или при заказе более 20 единиц мы рекомендуем связаться с нашей логистической командой, чтобы подтвердить наличие в режиме реального времени и варианты ускоренной доставки.
3. Какова гарантийная политика на этот кабель и покрывает ли она усталость при циклах изгиба?
Мы предоставляем 12-месячную гарантию производителя, покрывающую дефекты материалов и изготовления при нормальных условиях эксплуатации. Эта гарантия специально распространяется на преждевременный выход кабеля из строя из-за производственных дефектов, включая усталость при циклах изгиба, если кабель эксплуатировался в пределах заявленных спецификаций. Однако гарантия не распространяется на повреждения, возникшие в результате ошибок при установке, использования с нарушением указанного радиуса изгиба или температурного диапазона, а также физического воздействия. 北京众平科技股份有限公司 (Beijing Zhongping Technology) предоставляет техническую документацию для обеспечения правильной установки. За дополнительную плату доступны варианты расширенной гарантии — пожалуйста, свяжитесь с нами для уточнения стоимости.
4. В чем разница между этим кабелем M12 X-кодированным и стандартным кабелем M12 D-кодированным?
Разъем M12 X-кодированный поддерживает Ethernet 10 Гбит/с (категория 6a), тогда как разъемы M12 D-кодированные поддерживают до 100 Мбит/с (категория 5e). X-кодированный вариант дополнительно обеспечивает превосходное экранирование и более надежную конструкцию контактов для обеспечения целостности сигнала на более высоких частотах. Поэтому X-кодированный кабель необходим для современного машинного зрения и передовых промышленных сетей управления, требующих высокой пропускной способности данных. Если ваше приложение требует скоростей 1 Гбит/с или 10 Гбит/с, X-кодированный вариант является необходимым выбором.
5. Есть ли этот кабель на вашем региональном складе или он изготавливается на заказ?
Мы поддерживаем запасы этого стандартного 30-метрового высокогибкого кабеля M12 X-кодированного в нашем региональном распределительном центре. 北京众平科技股份有限公司 (Beijing Zhongping Technology) управляет запасами, чтобы обеспечить наличие для заказов клиентов без длительных сроков производства. Для нестандартных длин или специализированных вариантов (например, 5 м, 10 м, 40 м или 50 м) сроки поставки увеличиваются до 10-15 рабочих дней из-за дополнительных требований к производству и тестированию. Свяжитесь с нами для уточнения текущего наличия на складе и сроков индивидуального производства.
6. Какова политика возврата для этого кабеля?
Да, мы принимаем возвраты этого кабеля при условии, что он находится в оригинальной упаковке, не был установлен и не имеет повреждений, а запрос был сделан в течение 14 дней с момента доставки. 北京众平科技股份有限公司 (Beijing Zhongping Technology) работает с клиентами для проверки любых проблем с производительностью перед инициированием возврата. Свяжитесь с нашей службой поддержки, чтобы начать процесс возврата и подтвердить право на него, поскольку при возврате товаров надлежащего качества могут взиматься сборы за пополнение запасов.
7. Каков типичный срок службы этого кабеля в условиях непрерывного изгиба?
Согласно спецификациям производителя и полевым данным, этот кабель рассчитан на 20 миллионов циклов изгиба при определенном радиусе изгиба, составляющем примерно 7,5× диаметра кабеля. В типичных заводских условиях с умеренными циклами изгиба клиенты могут рассчитывать на срок службы 5-8 лет. Однако такие факторы, как превышение допустимого радиуса изгиба, воздействие химикатов или механическое истирание, могут сократить этот ожидаемый срок службы.
8. Как двойное экранирование этого кабеля способствует надежной передаче данных?
Двойное экранирование (комбинация фольги и оплетки) защищает от электромагнитных помех (EMI) и перекрестных наводок, которые часто встречаются в промышленных средах с частотно-регулируемыми приводами, сварочным оборудованием и силовыми кабелями. Согласно спецификациям производителя, слой фольги обеспечивает высокочастотную защиту, а оплетка обеспечивает низкоомное заземление и структурную целостность. Такая конструкция экранирования имеет решающее значение для поддержания отношения сигнал/шум категории 6a при скорости 10 Гбит/с на всей 30-метровой длине кабеля.
9. Какие условия окружающей среды может выдержать этот кабель?
Этот кабель работает в диапазоне температур от -40°C до 80°C, а оболочка из ТПЭ обеспечивает стойкость к маслам, химикатам и ультрафиолетовому излучению, обычным для производственных сред. Разъем M12 имеет класс защиты IP67, что означает полную защиту от попадания пыли и способность выдерживать погружение в воду на глубину до 1 метра в течение 30 минут. Для сред с агрессивным воздействием химикатов или экстремальным холодом ниже -40°C обратитесь к нашей технической команде для получения специализированных рекомендаций по продуктам.
10. Какие варианты модернизации доступны, если этот кабель не полностью соответствует требованиям моего приложения?
Если этот кабель не соответствует вашим требованиям, Hikrobot предлагает широкий спектр промышленных кабелей Ethernet с различной длиной, характеристиками гибкости и конфигурациями разъемов. Для меньшей или большей дальности тот же высокогибкий кабель доступен в вариантах длиной 5 м, 10 м и 50 м. Для приложений, требующих более высокой механической прочности, Hikrobot предоставляет дополнительные усиленные варианты со стальной броней для защиты от механических воздействий. Для различных типов разъемов портфель включает варианты M12 X-кодированный на M12 X-кодированный и M12 X-кодированный на разъем для полевой сборки. Свяжитесь с нами, чтобы обсудить ваше конкретное приложение, и наша техническая команда поможет подобрать наиболее подходящее кабельное решение.
