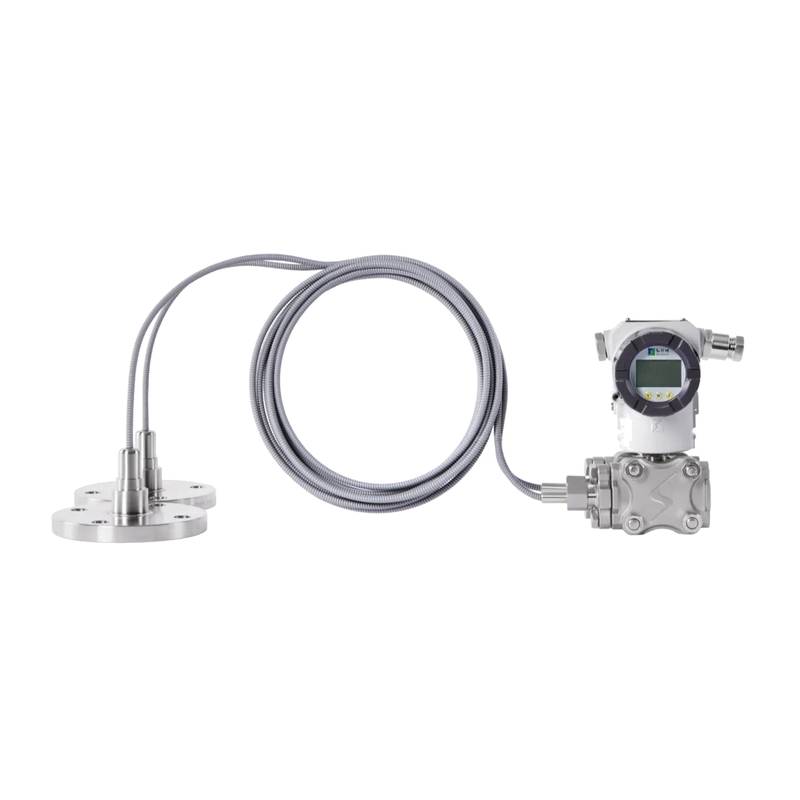

Дифференциальный датчик давления и уровнемер HollySys AT4500 обеспечивает точные измерения в нестабильных технологических средах. Созданный на основе технологии монокристаллических кремниевых сенсоров, он поддерживает стабильность показаний даже в условиях серьезных механических нагрузок.
Применение приборов высокого давления на крупных промышленных предприятиях часто подвергает измерительные контуры воздействию вибрации, термоударов и агрессивных химических веществ. Традиционные датчики страдают от дрейфа сигнала и усталости диафрагмы при постоянных колебаниях давления. Дифференциальный датчик давления AT4500 решает эту проблему за счет использования передовой технологии монокристаллического кремния и запатентованной конфигурации корпуса. Чувствительный элемент физически изолирован в верхней части металлического корпуса, в стороне от прямого контакта со средой, что обеспечивает как механическую развязку, так и теплоизоляцию. Интегрированные выводы со стеклянным спеканием обеспечивают высокопрочную электрическую изоляцию от металлического корпуса, повышая устойчивость к переходным всплескам напряжения и электромагнитным помехам. Такая конструкция предотвращает сбои в работе систем тяжелой химической обработки и управления жидкостями.
Технические характеристики
Диапазон: 0-200Pa～40MPa
Выходной сигнал: 4-20mA+HART @ 24 VDC
Базовая точность: ±0.075% от верхнего предела диапазона
Материалы диафрагмы: 316L, Hastelloy C, Tantalum, PFA Coating, Gold-Plated
Технологическое присоединение: 1/2-14NPT Female @ Process Interface
Электропитание: 12-45 VDC @ Terminal Block
Температура окружающей среды: -40°C - 85°C @ Operational State
Время отклика: 90 ms @ Step Input Change
Системная интеграция и аппаратная настройка
Правильный механический монтаж требует надежного крепления дифференциального датчика давления на жестком кронштейне прибора или импульсной трубной разводке с использованием болтов из углеродистой или нержавеющей стали с соответствующим классом прочности. Подключите технологические трубки к камерам высокого и низкого давления, обеспечив правильную ориентацию во избежание образования воздушных карманов при работе с жидкостями или скопления конденсата при работе с газами. Используйте экранированные витые пары для передачи сигнала, чтобы минимизировать электромагнитные помехи от близлежащих частотно-регулируемых приводов или линий электропередачи высокого напряжения. Подключите токовую петлю 4-20 мА и провода связи HART к внутренним винтовым клеммам, следя за соблюдением полярности. Заземляйте экран кабеля исключительно со стороны шкафа управления для исключения контуров заземления и защиты от наведенных переходных импульсов.
Надежность и устойчивость к воздействию окружающей среды
Корпус имеет степень защиты IP67, защищая внутреннюю электронику от проникновения пыли и временного погружения в воду во время циклов мойки. Его прочный корпус из алюминиевого сплава или нержавеющей стали устойчив к коррозионным атмосферным агентам, типичным для химических заводов и морских платформ. Встроенные схемы термокомпенсации корректируют колебания температуры окружающей среды, сохраняя линейность измерений без ручной перекалибровки. Механическая изоляция монокристаллического кремниевого сенсора снижает нагрузку от высоких усилий в трубопроводе, увеличивая межсервисные интервалы и снижая общие затраты на техническое обслуживание в условиях непрерывной работы предприятия.
Руководство по выбору и альтернативные варианты
Выбор подходящего варианта зависит от рабочей среды, пределов статического давления и требований к химической совместимости конкретного контура. Пекинская компания Beijing Zhongping Technology предоставляет всестороннюю поддержку по подбору аналогов и варианты оперативной замены со складов на местах, чтобы обеспечить минимальное время простоя при расширении производства или аварийном обслуживании. Инженерам следует проверить материалы, контактирующие со средой (например, выбрать тантал или Hastelloy C для высококоррозионных кислот), и убедиться, что номиналы фланцев соответствуют существующим технологическим соединениям.
Часто задаваемые вопросы (FAQ)
1. Каков текущий статус местного склада и срок поставки для срочной замены?
Пекинская компания Beijing Zhongping Technology поддерживает постоянный региональный запас стандартных конфигураций AT4500, обеспечивая отгрузку в тот же день для критических потребностей обслуживания.
2. Каковы условия гарантийного обслуживания и процедура RMA для неисправных устройств?
Все устройства поставляются с 12-месячной гарантией производителя, подкрепленной проверкой качества перед отгрузкой, а обработка RMA на месте осуществляется через компанию Beijing Zhongping Technology.
3. Каковы пределы напряжения питания и характеристики энергопотребления?
Датчик работает от питания токовой петли в диапазоне от 12 до 45 В постоянного тока, а его энергопотребление оптимизировано для стандартных конфигураций токовой петли 4-20 мА.
4. Какие протоколы связи поддерживаются наряду со стандартным аналоговым выходом?
Устройство поддерживает сигнал 4-20 мА в сочетании с протоколом HART, а также Modbus-RTU поверх RS485 для многоточечных цифровых сетевых архитектур.
5. Какую степень защиты от пыли и влаги имеет корпус?
Узел соответствует стандартам IP67, защищая внутренние схемы от попадания пыли и сильного воздействия влаги.
6. Как обеспечивается устойчивость к механическим вибрациям в условиях высоких нагрузок в промышленности?
Монокристаллический кремниевый сенсор расположен в механически изолированном верхнем корпусе, поглощая вибрации трубопровода без ущерба для стабильности выходного сигнала.
7. Какие плановые проверки технического обслуживания рекомендуются для обеспечения долгосрочной работоспособности?
Периодически проверяйте импульсные линии на предмет засоров, проверяйте затяжку винтов клемм и выполняйте калибровку нулевой точки с помощью откалиброванного портативного коммуникатора HART.
8. Как устройство интегрируется в существующие системы управления и программные пакеты?
Интеграция использует стандартные файлы описания устройств HART и карты регистров Modbus, обеспечивая полную совместимость с основными распределенными системами управления и программируемыми логическими контроллерами.
