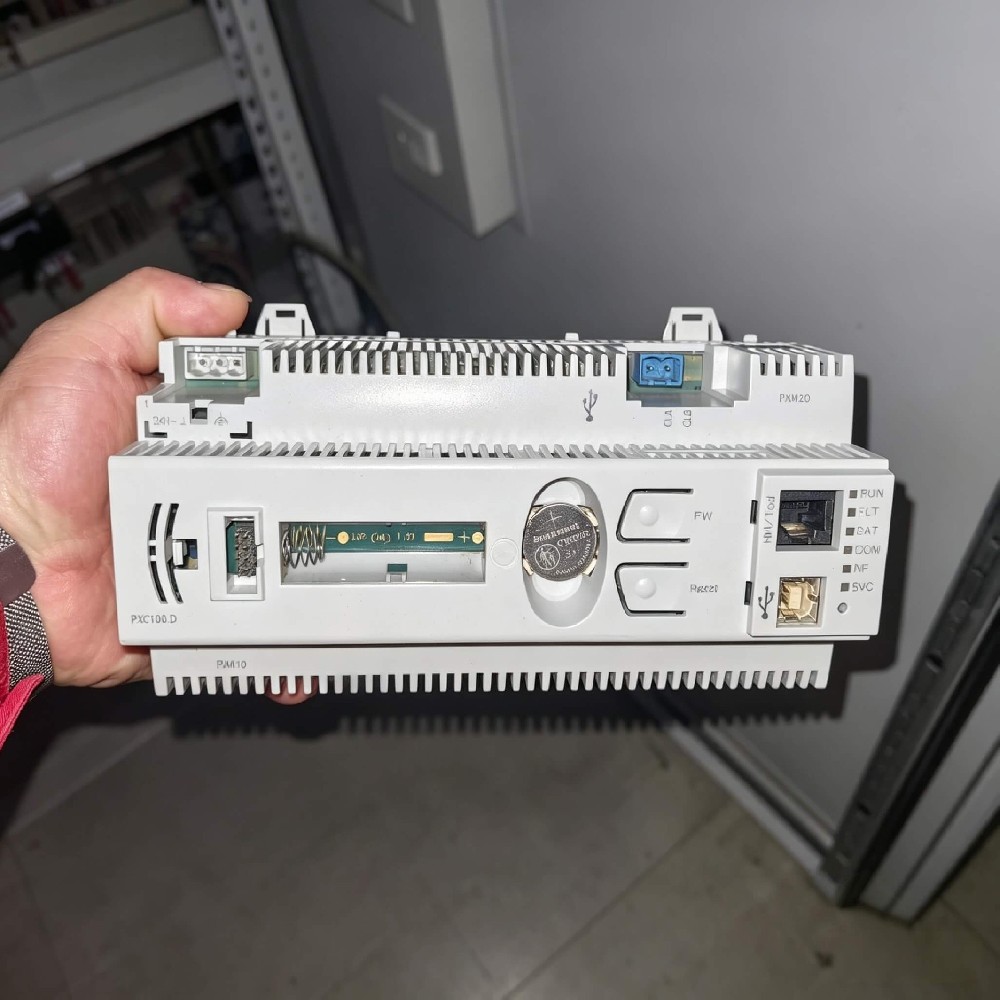

Siemens Desigo PXC100.D является модульным контроллером автоматизации зданий и контроллером DDC в семье станций автоматизации Desigo PXC. Он управляет до 200 точек данных с помощью родной связи BACnet / IP и BACnet / LonTalk, интегрируя системы HVAC, освещения и энергетики. Благодаря процессору PowerPC 133 МГц и общей памяти 80 МБ он обеспечивает свободно программируемое управление DDC для первичных установок в небольших и средних коммерческих и институциональных зданиях.
Что такое контроллер автоматизации зданий?
Контроллер автоматизации зданий (также называемый прямым цифровым контроллером или контроллером DDC) - это программируемое цифровое устройство, которое контролирует и управляет механическими и электрическими службами зданий, включая системы отопления, вентиляции, кондиционирования воздуха, освещения и управления энергией. Контроллеры DDC выполняют алгоритмы управления закрытым циклом на основе входов датчика и отправляют команды приведения в действие полевым устройствам, таким как клапаны, амортизаторы, реле и приводы переменной частоты.
Контроллеры DDC классифицируются по протоколу связи (BACnet, LonTalk и Modbus являются доминирующими открытыми стандартами) и по архитектуре: компактные фиксированные блоки ввода/вывода по сравнению с модульными расширяемыми станциями. PXC100.D представляет собой модульный контроллер зданий BACnet (профиль B-BC), который объединяет сети BACnet/IP Ethernet и BACnet/LonTalk на полевом уровне в экосистеме автоматизации зданий Desigo. Он может работать самостоятельно или в сети в рамках многоконтроллерной топологии, без зависимости от процессора высокого уровня.
Ключевые спецификации
Процессор: MPC885 (PowerPC) на скорости 133 МГц
Общая память: 80 МБ (64 МБ SDRAM, 16 МБ Flash ROM)
Максимальные точки данных: 200 физических точек данных
Протоколы связи: BACnet/IP (10/100 Мбит/с, 2-портовый коммутатор Ethernet), BACnet/LonTalk
Профиль BACnet: B-BC (контроллер здания BACnet), BTL, испытанный по стандарту BACnet Rev.1.12
Профиль AMEV: AS-A и AS-B по руководству "BACnet 2011-Version 1.2"
LonTalk Bus Rate: 78 кбит/с
Вбортовые точки ввода/вывода: 16 (8 универсальных входов, 4 цифровых входов, 4 аналоговыхода)
Расширение ввода / вывода: модули ввода / вывода TX, модули открытого TX, модули наследства ввода / вывода PTM, устройства, совместимые с LonMark
Рабочее напряжение: AC 24 В, 50/60 Гц
Толерантность напряжения: ±20% (19,2 до 28,8 ВАК)
Максимальное потребление энергии: 24 ВА
Потребление энергии (типичное): 12 ВА / 6-8 Вт
Точность часов в реальном времени: ±30 секунд в месяц (первоначальное)
Часы батареи в реальном времени: тип CR2032 (несколько дней сохранения после события с низким уровнем батареи)
Параметры данных/времени запуска батареи-тренда: тип лития AA (удержание приблизительно 15 часов); щелочный (несколько дней)
Защита от низкого напряжения: управление запуском для защиты от колебаний напряжения питания
Диапазон рабочих температур: от 0 ° C до 50 ° C (по промышленным нормам контроллера DDC для панельных сред)
Диапазон температур хранения: -20°C до 70°C
Влажность: от 5% до 95% RH, не конденсирующая (по конструкции сборки панелей, соответствующей DIN)
Степень защиты: IP20 (согласно EN 60529)
Монтаж: 35 мм DIN Rail по IEC 60715, с съемными терминалами
Размеры (L×W×D): 192 мм×90 мм×70 мм
Вес: 0,41 кг (нетто)
Язык программирования: графическое программирование D-MAP (близкое сходство со стандартом CEN 11312)
Инженерный инструмент: Desigo Xworks Plus
Веб-сервер: интегрирован для общей сетевой работы
Сертификаты: CE, cULus, BTL (лаборатории испытаний BACnet), Lloyd's Register, NK (Nippon Kaiji Kyokai)
Совместимые системы: Desigo CC, система автоматизации APOGEE
Технические моменты
Двухстековая архитектура связи BACnet устраняет необходимость внешних протокольных шлюзов. PXC100.D поддерживает одновременную связь по BACnet/IP (через интегрированный 2-портовый коммутатор 10/100 Мбит/с Ethernet) и BACnet/LonTalk (78 кбит/с). Эта конструкция позволяет интегрировать LonTalk на полевом уровне LonMark-совместимых датчиков и приводов, сохраняя при этом подключение IP-базы к платформе управления зданием Desigo CC, снижая количество аппаратного обеспечения и сложность проводки в распределенных топологиях управления.
Свободно программируемая среда D-MAP поддерживает пользовательскую логику управления без блокировки поставщика. Графический язык программирования D-MAP, тесно согласованный со стандартом CEN 11312, предоставляет библиотеки заранее определенных блоков функций, включая петли PID, графики, маршрутизацию тревоги и функции тренда, которые инженеры визуально подключают в инженерном инструменте Desigo Xworks Plus. Это устраняет требования к патентованному кодированию и позволяет системным интеграторам адаптировать последовательности HVAC, процедуры оптимизации энергии и графики освещения к конкретным целям производительности здания.
Модульная архитектура ввода/вывода обеспечивает точное сопоставление аппаратного обеспечения с приложением и будущую масштабируемость. 16 встроенных точек ввода/вывода (8 UI, 4 DI, 4 AO) обрабатывают немедленное прекращение полевого устройства. Для более крупных приложений модули расширения TX-I/O подключаются через шину P, поддерживая любую смесь типов сигналов - аналоговых, цифровых, температурных, давлений, измерений - без изменения базового контроллера. Модули TX Open позволяют интегрировать сторонние устройства, такие как приводы переменной частоты, насосы и счетчики энергии непосредственно на шину ввода/вывода.
Встроенные функции управления энергией и сигнализации уменьшают зависимость от внешнего программного обеспечения. Контроллер включает в себя предварительно интегрированные возможности управления: управление тревогой с отслеживанием безопасной передачи и автоматическим мониторингом передачи тревоги; расписание времени с автоматической корректировкой летнего времени; регистрация данных о тенденциях с аккумуляторным хранением; и удаленное управление через опционные модули PXA40 с помощью стандартного веб-браузера.
Миграция старых систем поддерживается через подключение модуля PTM-I/O. Для проектов модернизации существующая полевая проводка PTM-I/O может быть сохранена и подключена непосредственно к PXC100.D, сохраняя инвестиции в существующую инфраструктуру датчиков и приводов при модернизации платформы управления на оригинальную архитектуру BACnet. Это отвечает на распространенный вопрос о модернизации: "Могу ли я повторно использовать свои существующие модули ввода/вывода при обновлении до PXC100.D?" Ответ - да, при условии, что модули совместимы с PTM-I/O.
Приложения
Первичное управление установкой HVAC: Выполняет последовательности закрытого цикла для охлаждателей, котлов, блоков обработки воздуха (AHU), охлаждающих башен и теплообменников. Процессор 133 МГц обрабатывает до 200 точек данных с детерминистическими циклами сканирования, подходящими для критических циклов контроля температуры и давления в коммерческих офисных башнях и больничных крыльях.
Оптимизация центральной энергии завода: запускает алгоритмы этапирования на основе спроса в нескольких охлаждателях или котлах с использованием интегрированных функций регистрации тенденций и планирования. Типичные установки обеспечивают измеримое сокращение энергии ОВК с помощью адаптивных алгоритмов управления, которые автоматически компенсируют сезонные изменения нагрузки при использовании с прошивкой версии 2.8.18 или более поздней.
Интеграция автоматизации на уровне комнаты: подключается к контроллерам комнаты RXC и устройствам LonWorks через модули интерфейса PXX-L11/12, расширяя управление VAV-коробками, блоками катушки вентилятора, клапанами радиационной панели и зонными амортизаторами. Это позволяет скоординированное управление HVAC на уровне пола с одной станции автоматизации.
Управление освещением и тенью: Управляет графиками и переключением на основе датчиков для зон освещения и моторизированных слепых приводов. Функция планировки BACnet поддерживает календарные и астрономические события, позволяющие автоматизировать сбор дневного света и стратегии освещения, учитывающие занятость.
Интеграция системы третьей стороны: Интерфейсы с приводами с переменной скоростью, энергометрами, насосами и другими устройствами, не являющимися Siemens, через модули TX Open, консолидирующие различные службы строительства на единую основу BACnet без промежуточных шлюзов.
Проекты модернизации зданий и миграции по наследству: заменяет устаревшие полевые панели APOGEE или сторонние контроллеры DDC при повторном использовании существующих полевых проводов PTM-I/O. Фактор формы рельсов DIN и съемные терминальные блоки сокращают время переработки панелей по сравнению с альтернативами фиксированной задней площадки.
Руководство по выбору
Подходящие приложения:
Малые и средние коммерческие здания, школы, больницы и учреждения, требующие масштабируемого контроллера DDC, который поддерживает 50-200 точек данных
Проекты, требующие нативной связи BACnet/IP с сертификацией BTL и соответствия профилю B-BC для взаимодействия между несколькими поставщиками
Панели управления со стандартной монтажей DIN Rail 35 мм и распределением пространства корпуса 192 мм × 90 мм × 70 мм
Приложения, требующие одновременной связи BACnet/IP и LonTalk без внешних маршрутизаторов
Проекты модернизации, в которых должны сохраняться и интегрироваться устаревшие полевые устройства PTM-I/O или LonMark
Не рекомендуется для:
Большие кампусы или высотные приложения, превышающие 200 физических точек данных. Выберите PXC200.D (поддерживает более высокое количество точек данных) или разверните несколько сетевых блоков PXC100.D в системной сети Desigo.
BACnet/IP-приложения, где функциональность LonTalk не требуется. PXC100-E.D предлагает оптимизированную по затратам альтернативу только для BACnet/IP с идентичными возможностями программирования и ввода/вывода, исключая аппаратное обеспечение интерфейса LonTalk.
Средства с температурой окружающей среды ниже 0°C или выше 50°C вне панели управления. Укажите контроллер, номинальный для расширенного диапазона температур, или обеспечить кондиционирование окружающей среды на уровне панели (обогреватель корпуса или вентилятор охлаждения) для поддержания рабочего диапазона.
Часто задаваемые вопросы
1. Каковы размеры, вес и требования к монтажу PXC100.D?
Устройство имеет размеры 192 мм В×90 мм Ш×70 мм Г и весит 0,41 кг нетто. Он устанавливается на стандартной 35 мм DIN Rail по IEC 60715; Установка не требует инструментов - закрепьте модуль на рельсе и заблокируйте его в положении.
Какие протоколы связи поддерживает PXC100.D для автоматизации зданий?
Контроллер поддерживает BACnet/IP (10/100 Мбит/с, 2-портовый коммутатор Ethernet), BACnet/LonTalk (78 кбит/с) и международную связь через BACnet. Он проверен и сертифицирован по BTL с профилем B-BC (BACnet Building Controller) в соответствии со стандартом BACnet Rev.1.12.
3.Что такое время доставки или время поставки для Siemens PXC100.D?
Авторизированные дистрибьюторы с местным запасом доставляют в течение 3-5 рабочих дней. Фабричное время поставки составляет от 3 до 4 недель для стандартных заказов. Уровни инвентаризации варьируются в зависимости от региона; подтвердить текущий запас во время запроса.
Сколько точек данных и каналов ввода/вывода управляет PXC100.D?
Контроллер обрабатывает до 200 физических точек данных. Вбортовый ввод/вывод включает в себя 16 точек: 8 универсальных входов, 4 цифровых входов и 4 аналоговыхода. Дополнительные точки ввода/вывода добавляются через модули расширения TX-I/O, модули TX Open для интеграции сторонних устройств или модули PTM-I/O для миграции старых систем.
5.Сколько стоит PXC100.D? Каков типичный ценовый диапазон?
PXC100.D обычно варьируется от 800 до 4200 долларов США за единицу в зависимости от конфигурации, объема и регионального распределения. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной котировки, отражающей текущие цены и доставку, свяжитесь напрямую с Beijing Zhongping Technology.
6.Совместим ли PXC100.D с сторонним программным обеспечением BAS и сетями BACnet?
- Да. - Да. PXC100.D имеет сертификацию BTL с профилем B-BC и поддерживает профили AMEV AS-A и AS-B, обеспечивая совместимость с сторонними фронт-эндами автоматизации зданий, совместимыми с BACnet, рабочими станциями оператора и инженерными инструментами любого поставщика.
7.Каковы условия оплаты и гарантия на покупку PXC100.D?
Мы предлагаем 12-месячную стандартную гарантию на производственные дефекты. Оплата принимается через банковский перевод (T / T). Для квалифицированных счетов Beijing Zhongping Technology предоставляет чистые 30 условий оплаты после утверждения кредита. Расширенные варианты гарантии доступны за дополнительную плату.
8.Какова политика возврата и процесс RMA для PXC100.D?
Возвращение требует предварительного разрешения. Beijing Zhongping Technology обрабатывает запросы на разрешение на возвращение товара (RMA) в течение 2 рабочих дней. Продукт должен быть возвращен в оригинальной упаковке со всеми аксессуарами. Расходы за доставку и обработку не возвращаются; Для возврата без дефектов могут применяться сборы за пополнение запасов.
9. Каковы детали доставки, таможенных и импортных тарифов для международных заказов PXC100.D?
Международные грузы отправляются из Шанхая, Китая через экспресс-службу FedEx, DHL или UPS под Incoterms CPT (перевозка оплачена). Пожалования, таможенные сборы и применимый НДС или налог на потребление оплачиваются покупателем при оформлении импорта. Beijing Zhongping Technology предоставляет коммерческие счета-фактуры, списки упаковки и сертификаты происхождения, необходимые для таможенной обработки на все экспортные заказы.
10.Как заменить PXC100.D, если он устарел или прекратил производство?
PXC100.D является активным продуктом в портфеле Siemens Desigo без запланированного прекращения производства. Для обновления системы PXC100-E.D обеспечивает путь миграции только BACnet/IP с идентичной программируемостью D-MAP и совместимостью TX-I/O. Для более крупных приложений PXC200.D масштабируется до более высокого количества точек данных. Beijing Zhongping Technology предоставляет консультации по перекрестным ссылкам и миграции для любых требований к переходу к системе.
