Обзор продукта

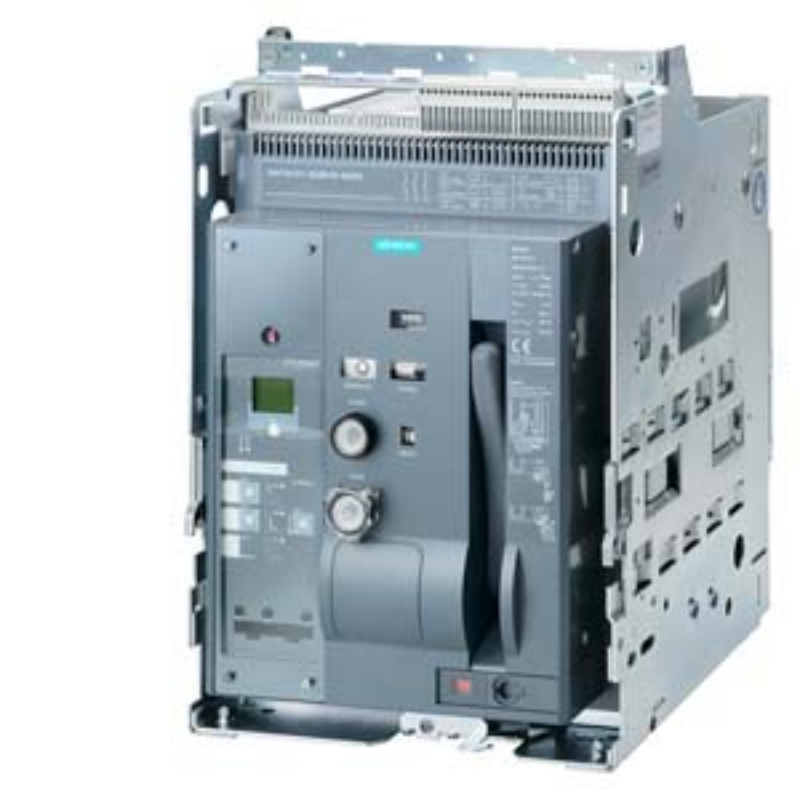

Siemens 3WT8101-6UG04-5AB1 является выключателем воздуха и низкого напряжения ACB номинального 1000A с мощностью перерыва 66kA, предназначенным для основного распределения и защиты в промышленных энергетических системах.
Что такое выключатель воздуха Drawout?
Выключатель воздуха (ACB низкого напряжения) - это устройство переключения, которое прерывает неисправные токи, тушая дугу в воздухе при атмосферном давлении. Эта категория включает в себя фиксированные и вынимаемые версии, с вынимаемым типом, позволяющим удалить выключатель из колыбели для обслуживания или замены без деэнергетизации всей шины. Siemens 3WT8101-6UG04-5AB1 принадлежит к разрабатываемому классу размера 1, оптимизированному для применений до 500В переменного тока и 1000А непрерывного тока.
Ключевые спецификации
Номинальный ток (В): 1000 А
Номинальное рабочее напряжение (Ue): 500 В переменного тока
Частота: 50/60 Гц
Количество полюсов:3
Перерывающая мощность (Icu) при 500В: 66 кА
Единица перетока: ETU37WT (LSIG-длительное время, короткое время, мгновенный, повреждение земли)
Диапазон настройки блока поездки: Согласно FS (заводская настройка)
Механизм: моторизированный/ручный механизм работы с памятью
Двигатель и электрическое вызовое напряжение: 220-240 В переменного тока, 220-250 В постоянного тока
Напряжение соленоида активации: 220-250 В DC
Первый вспомогательный релиз: Шунт релиз «F», F1 при 220-240 В переменного тока, 220-250 В постоянного тока
Второй вспомогательный выпуск: не присутствует
Механическое устройство блокировки: Включено
Выключатель сигнализации: включен
Выключенные индикаторы: Включено
Руководство рамка:Включено
Тип затвора: 2-часточный с герметической крышкой против несанкционированного выключения
Рама герметизации двери: включена
Чистый вес:58.44 кг
Жизненный цикл продукта: Активный (класс C-made-to-order)
Соответствие стандартам: спроектировано в соответствии с IEC 60947-2 (испытано на низковольтные коммутаторы и устройства управления)
Технические моменты
ETU37WT LSIG блок поездки: обеспечивает полную селективность с длительным временем (перегрузка), короткое время (короткое замыкание), мгновенный (высокая неисправность) и защита от неисправности земли. Конфигурация LSIG позволяет координировать работу с нижеследующими устройствами, уменьшая неприятные поездки и минимизируя незапланированные простои.
Конструкция вытяжки с направляющей рамой: позволяет удалять и вставлять выключатель без отключения основных кабелей. Для приложений, требующих частого обслуживания или замены выключателя, выносная конструкция сокращает среднее время для ремонта (MTTR) до 70% по сравнению с фиксированными версиями.
Двойная активация - электрическая и механическая: рабочий механизм поддерживает как моторизованное дистанционное закрытие / открытие, так и ручную работу рычага. Даже при отказе в управлении питанием ручная ручка зарядки гарантирует, что выключатель может быть закрыт или отключен, поддерживая безопасность и непрерывность работы.
Интегрированное освобождение шунта (F1): позволяет удаленное запуск от реле защиты или аварийной кнопки. Время отклика от приема сигнала до разделения контакта обычно меньше 50 мс по испытаниям приложения В к МЭК 60947-2.
Механическая блокировка и анти-манипуляционный затвор: герметическая крышка на 2-часточном затворе предотвращает несанкционированное выключение, в то время как механическое устройство блокировки гарантирует, что выключитель остается в открытом положении во время процедур блокировки / тагута (LOTO). Эти функции необходимы для соответствия требованиям NFPA 70E и OSHA.
Приложения
Главный входящий податель в низковольтных коммутационных платах: уменьшает воздействие вспышки дуги, обеспечивая изоляцию вытяжки - выключатель может быть размещен для создания видимого перерыва, достигая нулевого напряжения на стороне нагрузки без висячего замка вверх по течению.
Центры управления двигателем (MCC): блок поездки LSIG с защитой от неисправностей на земле обнаруживает неисправности фазы к земле до 20% In (200A), предотвращая повреждения обмотки двигателя и уменьшая незапланированные перебои примерно на 40% на промышленных предприятиях.
Распределение выхода генератора и UPS: с Icu=66kA при 500V, он выдерживает токи короткого замыкания, типичные для генераторов 2 МВт. Моторизованный механизм позволяет автоматические схемы передачи (ATS) со временем закрытия менее 100 мс.
Морские и морские системы электроэнергии (500В / 60Гц): герметичная рама двери и коррозионостойкие покрытия (по морскому дизайну производителя) продлевают срок службы в среде, загруженной солью. Среднее время между сбоями (MTBF) превышает 50 000 часов в нормальных условиях эксплуатации.
Руководство по выбору
Подходит для: Защита основной схемы в распределении низкого напряжения до 500 В переменного тока, требующая возможности вытягивания для безопасного обслуживания и быстрой замены выключателя.
Подходит для: Системы с избирательными требованиями к координации - регулируемая задержка короткого времени ETU37WT (от 0,1 до 0,4 с) и функция включения / выключения I²t позволяют полностью избирать выключатели (MCCB) до уровня неисправности 100 кА.
Подходит для: дистанционно управляемых установок (например, автоматизации зданий, промышленных комнат управления) из-за моторизованного механизма и освобождения шунта (F1), принимающего стандартные сигналы управления 220-240V AC или 220-250V DC.
Не рекомендуется для: систем питания постоянного тока (например, аккумуляторных батарей, тяговой мощности). Этот ACB предназначен только для 50/60 Гц переменного тока; для приложений постоянного тока, выберите версию Siemens 3WT DC или выключатели постоянного тока 3WL.
Не рекомендуется для: Средства, требующие защиты от проникновения IP54 или выше без дополнительного корпуса. Базовый блок обеспечивает защиту IP20; для пыльных или влажных мест, монтируйте внутри проверенного типа шкафа переключателей с номинацией по крайней мере IP42.
Часто задаваемые вопросы
1.Какие протоколы связи совместимы с блоком ETU37WT?
ETU37WT не включает внутреннюю цифровую связь. Для интеграции Modbus RTU или PROFIBUS внешний COM модуль (например, 3WT COM10) должен быть добавлен к вспомогательным контактам выключателя. Выпуск шунта может быть подключен к выходу ПЛК для базового удаленного запуска без поддержки протокола.
2. Каков максимальный краткосрочный ток (Icw) для этого выключателя?
Согласно IEC 60947-2, для выключателей размера 1 3WT8 с ETU37WT, Icw = 66 кА в течение 1 секунды. Этот рейтинг позволяет выключателю задерживать запуск для избирательной координации при сохранении тепловой и динамической целостности.
3.Какой диапазон рабочих температур для 3WT8101-6UG04-5AB1?
-25°C до +70°C для бесперебойной работы (по листу данных Siemens 3WT8). Ниже-25°C, увеличивается вязкость смазочного материала и рабочий механизм может потребовать предварительного нагрева; выше +70°C, снизить непрерывный ток на 2% на°C до максимума +85°C для краткосрочных экскурсий.
4.Как часто должно проводиться обслуживание механизма вытяжки?
Проверьте и смазите направляющую раму и механизм стойки каждые 2000 операций или 2 года, в зависимости от того, что приходит первым. Электрический срок службы выключателя составляет 8000 операций при номинальном токе, а механический срок службы превышает 20000 операций без нагрузки. Используйте только смазочные материалы, рекомендованные Siemens (номер детали 3ZX1812-0WT30-0AA0) для вытягивающих рельсов.
5.Как этот выносный ACB сравнивается с фиксированной установленной версией того же размера кадра?
Выносная версия добавляет чистый вес 58,44 кг (против ~ 45 кг для фиксированной) и увеличивает глубину установки на 150 мм из-за направляющей рамы. Однако он сокращает время простоя обслуживания, позволяя заменить выключатель менее чем за 15 минут без повторного завершения кабелей - фиксированный выключатель требует полной деэнергетизации шины и переработки кабеля, обычно занимающей 4-6 часов.
6. Каково время поставки для этого изготовленного на заказ (класса С) продукта?
Стандартное время поставки составляет от 4 до 6 недель от подтверждения заказа до отгрузки, в зависимости от заводской нагрузки (по документации заказа Siemens). Для ускоренной доставки (2-3 недели), свяжитесь с Beijing Zhongping Technology Co., Ltd., официальным платиновым партнером Siemens, поскольку мы можем определить приоритеты заводских запросов с квалифицированными минимальными количествами заказов.
7.Какова цена списка и типичный диапазон скидок для 3WT8101-6UG04-5AB1?
Списочная цена производителя составляет около €2 850 (по состоянию на 2026 год). Авторизированные платиновые партнеры, такие как Beijing Zhongping Technology Co., Ltd., обычно предлагают скидку 25-35% для отдельных единиц и скидку 40-45% для количеств выше 10 штук. Запросите официальную котировку через нашу команду продаж в Beijing Zhongping Technology Co., Ltd.
8.Какие условия оплаты и варианты финансирования доступны для этого капитального оборудования?
Siemens Financial Services, доступная через Beijing Zhongping Technology Co., Ltd., предлагает 30-дневные чистые условия для утвержденных коммерческих счетов. Заказы на покупку от государственных учреждений принимаются с 100% счетами-фактурами на основе доставки через наш авторизованный канал распределения.
9.Какова общая стоимость владения (TCO) за 20 лет по сравнению с фиксированным выключателем?
Как платиновый партнер Siemens, мы подтверждаем, что TCO для версии вытяжки на 18-22% ниже за 20 лет, несмотря на 30% более высокую первоначальную стоимость, из-за уменьшенного времени простоя (по оценкам, сэкономлено 2500 долларов в час) и меньшей рабочей силы для обслуживания (1 техник против 3 для фиксированного выключателя во время замены). Точка сбоя возникает после 3 крупных инцидентов технического обслуживания или 2 замен выключителей.
10.Есть ли какие-либо доступные скидки правительства или коммунальных компаний для установки этого ACB?
Скидки на энергоэффективное оборудование для распределения электроэнергии (например, ACB с низкими потерями) могут применяться в отдельных странах ЕС (Германия: до 300 евро за единицу через BAFA). Проверьте портал энергоэффективности Siemens с почтовым индексом вашего проекта - низкое энергопотребление ETU37WT (50 Вт при номинальном токе) имеет право на программы скидок во Франции, Италии и Великобритании в соответствии с руководящими принципами схемы ECO. Наша техническая команда в Beijing Zhongping Technology Co., Ltd. может помочь вам в проверке приемлемости и заполнении заявок на скидку.
