Siemens 6SL3053 модуль для датчика напряжения двигателя SINAMICS монитор напряжения

Siemens 6SL3053-0AA00-3AA1, известный как модуль датчика напряжения VSM10, выполняет эту важную роль. Это сложное устройство мониторинга служит сенсорными глазами системы привода SINAMICS, специализирующейся на точном обнаружении и измерении напряжений трехфазных двигателей. Далеко за пределами простого измерителя, этот монитор напряжения двигателя предоставляет жизненно важные, гальванически изолированные данные напряжения системе управления приводом. Это позволяет передовые функции, такие как идентификация двигателя, оптимальное полевое управление и, что крайне важно, реализация надежных функций безопасности, таких как безопасное управление тормозом (SBC). Его присутствие является отличительной чертой высокопроизводительных, безопасных и интеллектуальных систем привода, где эксплуатационная целостность и прозрачность данных не являются предметом переговоров.

1.Обзор продукта и основная функциональность

Модуль датчика напряжения SINAMICS VSM10 является специальным компонентом измерения и интерфейса в рамках более широкой архитектуры привода Siemens SINAMICS S120. Он специально предназначен для применений, когда двигатель физически отделен от модуля двигателя на значительное расстояние, или когда требуется функция безопасности, такая как безопасное управление тормозом (SBC). Его основной задачей является измерение фактического трехфазного напряжения непосредственно на терминалах двигателя или на выходе синусоволнового фильтра.

В отличие от компонентов преобразования мощности, которые обсуждались ранее, VSM10 является чисто аналитическим устройством. Он не поставляет электроэнергию, а вместо этого сообщает об этом. Он работает, отбирая пробы высоковольтных, высокомощных сигналов на двигателе и преобразуя их в точные, низковольтные измерительные сигналы. Эти сигналы затем передаются через экранированный кабель в блок управления системы привода. Эта обратная связь в режиме реального времени истинного напряжения двигателя имеет важное значение для закрытия цикла управления с высокой точностью, особенно в требовательных приложениях, связанных с высокой динамикой, длинными кабелями двигателя или при использовании выходных фильтров, которые могут изменить форму волны напряжения.

2.Технические спецификации и особенности конструкции

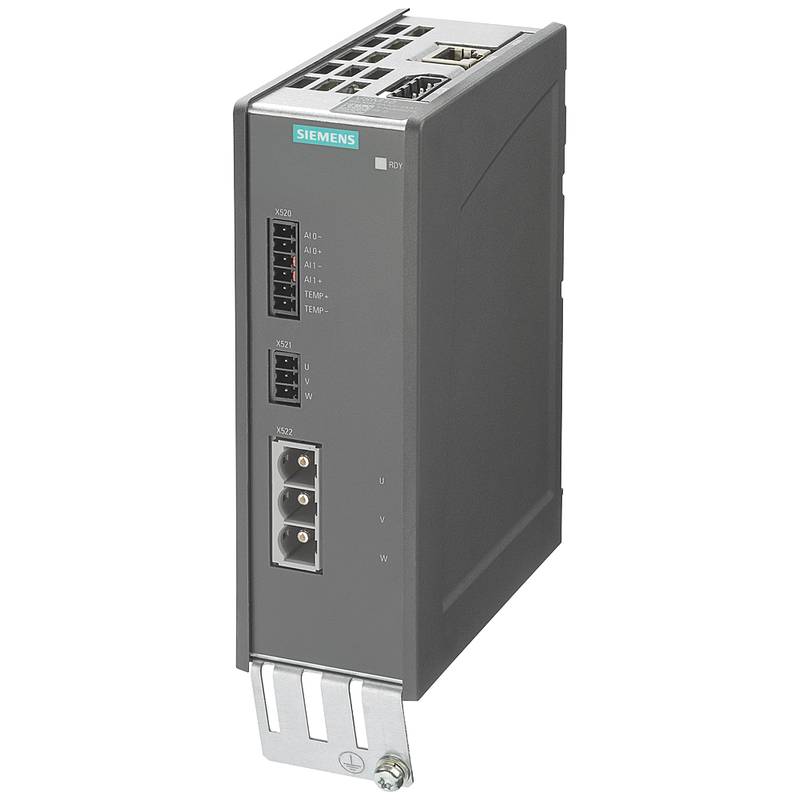

Модуль Siemens 6SL3053-0AA00-3AA1 VSM10 разработан для надежности и точности в промышленных условиях. Он размещен в компактном, книжном размере металлическом корпусе, предназначенном для монтажа на стандартной DIN-рельсе в шкафе управления. Модуль предназначен для подключения к трехфазным системам с номинальным напряжением 400 В переменного тока, удовлетворяя типичным диапазонам напряжения, найденным в промышленных двигателях.

Ключевой особенностью конструкции является его гальваническая изоляция. Модуль электрически отделяет высоковольтную схему двигателя от низковольтной электроники управления и измерения. Эта изоляция имеет решающее значение для защиты чувствительного контрольного оборудования от переходных моментов высокого напряжения и обеспечения эксплуатационной безопасности. Модуль получает свою рабочую мощность (24 В постоянного тока) от системы привода и передает свои измеренные значения обратно в блок управления не через DRIVE-CLiQ, а через специальные аналоговые измерительные кабели, обеспечивая передачу сигнала в режиме реального времени для критически важных функций безопасности.

Терминалы соединения предназначены для безопасной и надежной проводки, с четкими маркировками для трех фаз двигателя (U2, V2, W2), заземления и соединений для сигналов обратной связи к блоку управления. Эта конструкция уделяет приоритет четкой и безопасной установке.

3.Детальные функциональные преимущества и преимущества системы

Интеграция специального модуля датчика напряжения, такого как VSM10, обеспечивает многослойное преимущество, которое повышает производительность, безопасность и надежность всей системы привода.

Повышенная точность управления и производительность двигателя: для управляемых векторами приводов важно точное знание напряжения, фактически применяемого к двигателю. VSM10 обеспечивает эту обратную связь, позволяя блоку управления компенсировать падения напряжения через длинные кабели или через выходные фильтры. Это приводит к более точному контролю крутящего момента, лучшему регулированию скорости и улучшению общей производительности двигателя, особенно при низких скоростях, где точность управления является наиболее сложной.

Обязательный активатор для безопасного управления тормозом (SBC): Это одна из его наиболее важных ролей. Безопасное управление тормозом - это функция безопасности, которая надежно контролирует и управляет держательным тормозом двигателя. Чтобы безопасно освободить электромеханическое тормозо, система должна сначала проверить наличие достаточного напряжения, генерирующего крутящий момент, на двигателе. VSM10 является компонентом, который обеспечивает это проверенное, сертифицированное по безопасности измерение напряжения. Без этого прямого измерения на двигателе функция SBC не может быть реализована, что делает VSM10 незаменимым для безопасного подъема, вертикальной оси и роботизированных приложений.

Улучшенная диагностика и прогнозируемое обслуживание: непрерывным мониторингом напряжения двигателя VSM10 способствует продвинутой диагностике системы. Различия между напряжением, управляемым модулем двигателя, и напряжением, измеряемым на двигателе, могут указывать на такие проблемы, как ухудшение изоляции кабеля, свободные соединения или проблемы с фильтром. Эта возможность раннего предупреждения позволяет прогнозировать обслуживание, помогая предотвратить незапланированные простои и дорогостоящие сбои двигателя.

Поддержка продвинутой идентификации двигателя: во время фазы ввода в эксплуатацию современные приводы выполняют автоматические процедуры идентификации двигателя для оптимизации параметров управления. Точное измерение напряжения VSM10 во время этих испытаний приводит к более точному расчету электрических характеристик двигателя, что приводит к лучшей настройке привода и более плавной, более эффективной работе двигателя.

4.Сценарии применения и актуальность промышленности

Монитор напряжения двигателя Siemens VSM10 находит свое важное место в нескольких специфических и требовательных промышленных приложениях, где стандартное измерение напряжения на выходе инвертора является неадекватным или небезопасным.

Применения длинных моторных кабелей: в установках, где двигатель расположен в сотнях метров от приводного шкафа (распространенного в горнодобывающей промышленности, крупных конвейерных системах или водоочистных установках), импеданс кабеля вызывает значительное падение напряжения. VSM10, установленный на конец двигателя, обеспечивает истинное значение напряжения, что позволяет приводу компенсировать и обеспечить, чтобы двигатель получал правильное напряжение.

Системы с синусовыми волновыми фильтрами или фильтрами dU/dt: Выходные фильтры используются для защиты изоляции двигателя и снижения подшипниковых токов. Тем не менее, они меняют форму волны напряжения, видимую двигателем. Измеряя напряжение после фильтра, VSM10 дает системе управления точную картину фактических рабочих условий двигателя, обеспечивая оптимальное управление.

Критические для безопасности вертикальные оси и подъемные приложения: Любое применение, включающее тормозо, которое удерживает вертикальную нагрузку, такую как краны, лифты, роботизированные руки или вертикальные обрабатывающие центры, требует безопасного управления тормозом. VSM10 является обязательным компонентом в этих цепочках безопасности, обеспечивая критическую обратную связь, которая позволяет освободить тормозо только тогда, когда это безопасно.

Высокопродуктивные и высокодоступные машины: в точных станках, текстильных машинах или печатных прессах, где последовательная производительность имеет ключевое значение, дополнительный слой мониторинга, предоставляемый VSM10, способствует повышению качества продукции и стабильности процесса, обеспечивая, чтобы двигатель всегда работал в оптимальных электрических условиях.

5.Системная интеграция и записки о конфигурации

Интеграция VSM10 в систему SINAMICS S120 требует конкретного планирования. Он всегда ассоциируется с конкретным двигательным модулем и его соответствующим двигателем. Модуль полностью настроен в рамках инженерной системы Siemens, SINAMICS Startdrive в портале TIA.

Во время конфигурации инженер указывает, что для двигателя присутствует VSM10. Затем система ожидает обратных сигналов от модуля и использует их для расчетов управления и безопасности. Проводка имеет решающее значение: подключения питания от выхода модуля двигателя (или после фильтра) должны работать на входах VSM10, а выходы измерений VSM10 должны быть подключены к указанным терминалам на блоке управления (например, CU320-2). Правильное экранирование и заземление всех кабелей необходимы для предотвращения повреждения чувствительных измерительных сигналов электрическим шумом.

Часто задаваемые вопросы (FAQ)

В чем главное различие между VSM10 и измерением напряжения, уже сделанным внутри модуля двигателя?

Модуль двигателя измеряет напряжение на своих выходных терминалах. VSM10 измеряет напряжение непосредственно на терминалах двигателя. Любая потеря напряжения, искажение или изменение, которое происходит вдоль кабелей двигателя или через внешние компоненты, такие как фильтры, невидимо для модуля двигателя, но захватывается VSM10. Это делает чтение VSM10 "истиной земли" для фактического рабочего напряжения двигателя.

Требуется ли VSM10 для каждой системы привода SINAMICS S120?

Нет, это не универсальное требование. Он специально используется в приложениях с длинными моторными кабелями, выходными фильтрами или в тех случаях, когда необходима функция безопасности Безопасного управления тормозом (SBC). Для стандартных приложений с короткими ходами кабеля и отсутствием тормоза безопасности обычно достаточно внутреннего измерения модуля двигателя.

Может ли один модуль VSM10 контролировать несколько двигателей?

Нет, каждый модуль VSM10 предназначен для мониторинга напряжения одного, специфического трехфазного двигателя. Его проводка и конфигурация связаны с одним модулем двигателя и парой двигателей в системной топологии.

Как VSM10 способствует функциональной безопасности?

Его главная роль в области безопасности заключается в качестве ключевого датчика для функции безопасного управления тормозом (SBC). SBC требует сертифицированного по безопасности подтверждения наличия напряжения на двигателе до освобождения удерживающего тормоза. VSM10 обеспечивает это измерение по номинальной безопасности, формируя критическую часть цепи безопасности, которая предотвращает падения нагрузки в вертикальных осях.

Требует ли VSM10 периодическую калибровку или обслуживание?

Модуль разработан в качестве компонента без обслуживания в нормальных условиях эксплуатации. Она не требует рутинной калибровки. Однако, в рамках общей проверки системы, обеспечение целостности ее соединений и отсутствия повреждений ее кабелей является хорошей практикой во время запланированных периодов технического обслуживания.
