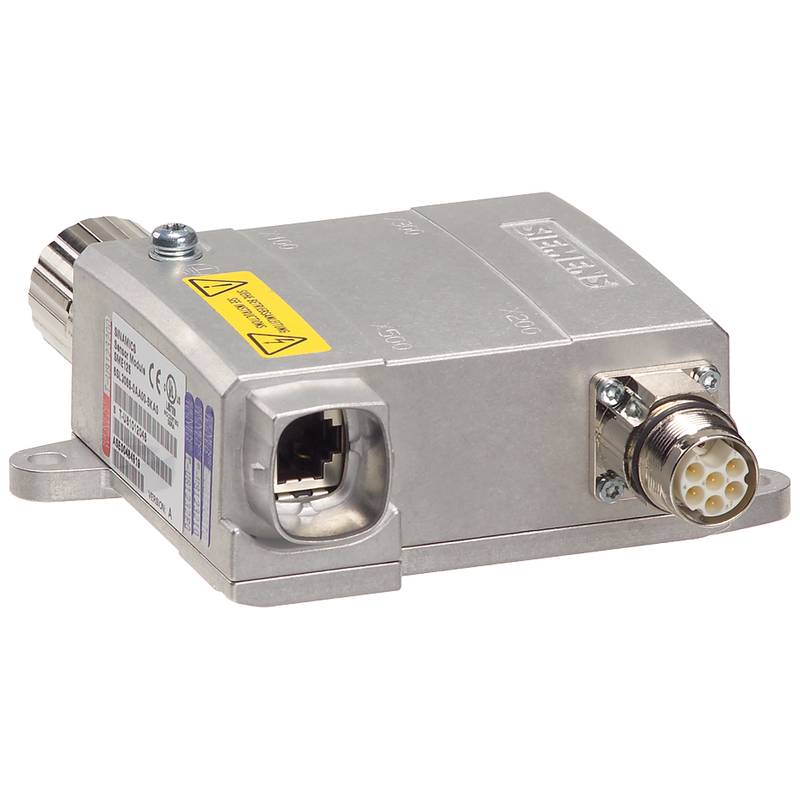

Siemens 6SL3055-0AA00-5KA3 является важным компонентом интерфейса в экосистемах приводов SINAMICS S120 и S210, официально обозначенным как модуль датчика внешнего кодера SINAMICS SME125. Далеко от пассивного адаптера, этот надежный модуль служит интеллектуальным и укрепленным шлюзом, специально разработанным для интеграции абсолютных кодеров высокой точности, особенно тех, которые используют интерфейс EnDat, непосредственно в архитектуру цифрового привода Siemens. Надежная передача данных о критическом положении при работе в сложных условиях.
1.Основная функция и архитектура системы
Этот модуль датчика кодера работает по фундаментальному принципу: он действует как децентрализованный, интеллектуальный узел, который обусловляет и передает данные. Его основной функцией является подключение единого высококачественного устройства обратной связи, расположенного на машине, к центральному контроллеру привода через сеть DRIVE-CLiQ.
1.1 Роль в экосистеме SINAMICS
В системе SINAMICS S120 модуль SME125 занимает уникальное положение. В то время как модули двигателя преобразуют мощность шины постоянного тока в управляемое переменное ток для двигателя, а модули линии поставляют эту шину постоянного тока, SME125 обрабатывает чистую информацию. Он соединяется с кодером значений (обычно ротационным или линейным кодером высокого разрешения), установленным непосредственно на двигателе или механической оси. Затем модуль оцифрует, обрабатывает и упаковывает эти данные о положении в режиме реального времени, передавая их в блок управления (например, CU320-2) через стандартный кабель DRIVE-CLiQ. Это отделяет чувствительный сигнал кодера от длинных, шумных кабельных проходов, резко улучшая целостность сигнала и надежность системы.
1.2 Критический интерфейс EnDat
Дизайн модуля сосредоточен на поддержке интерфейса EnDat (Encoder Data), двустороннего цифрового протокола связи, разработанного Heidenhain. В отличие от простых интерфейсов подсчета импульсов, EnDat позволяет:
Абсолютная передача позиции: кодер обеспечивает уникальное значение позиции сразу после включения, устраняя необходимость в референтном запуске.
Двухсторонняя связь: контроллер привода может отправлять команды для чтения и записи параметров, хранящихся в памяти кодера (например, масштабирование, режимы работы).
Интегрированная диагностика: поток данных включает биты тревоги и подробную диагностическую информацию, позволяющую прогнозное обслуживание.
Модуль 6SL3055-0AA00-5KA3 обеспечивает необходимую мощность 5 В и надежное кондиционирование сигнала специально для кодеров EnDat 2.1, служащих их специальным порталом связи в мир SINAMICS.
2.Технические спецификации и особенности конструкции
Siemens 6SL3055-0AA00-5KA3 построен для производительности и устойчивости в промышленных условиях, с спецификациями, которые подчеркивают его роль в качестве точного интерфейсного устройства.
2.1 Ключевые параметры производительности
Поддерживаемые кодировщики: В основном предназначены для абсолютных кодировщиков EnDat 2.1 с питанием 5V. Он также поддерживает абсолютные кодировщики SSI (Synchronous Serial Interface) и те с 1 Vpp sin/cos инкриментальными сигналами.
Обработка сигнала: способна интерполировать сигнал с высоким разрешением (подразделение) до 16 384 раз (14-битный), извлекая максимальную точность из сырого сигнала кодера.
Скорость передачи данных: Поддерживает высокие частоты кодера до 500 кГц, обеспечивая точный захват очень высокоскоростного движения.
Электрическая изоляция: Особенности безопасной электрической изоляции для входов датчика температуры, защиты системы привода от потенциальных неисправностей земли в двигателе.
2.2 Пробильный физический и защитный дизайн
Рейтинг защиты: имеет класс защиты IP67, что делает его пыленепроницаемым и способным выдерживать временное погружение в воду. Это позволяет прямую установку на машине, близко к двигателю и кодеру, даже в суровых условиях, таких как станки или зоны промывания.
Подключения: Использует надежный 17-шпилонный круговый разъем M23 для кодера и 6-шпилонный разъем M17 для датчиков температуры двигателя (типы PTC или KTY). Порт DRIVE-CLiQ используется для данных, конфигурации и питания, поскольку модуль получает свою рабочую мощность 24 В непосредственно от кабеля DRIVE-CLiQ.
Фактор формы: компактный, герметичный корпус с размерами, облегчающими легкую монтажу вблизи точки измерения. Оно имеет чистый вес около 0,745 кг.
3.Первичные сценарии применения и преимущества
Модуль SME125 не является универсальным компонентом, но стратегически используется в приложениях, требующих самых высоких уровней точности, надежности и устойчивости к окружающей среде.
3.1 Целевые приложения
Системы прямого привода: он исключительно хорошо подходит для линейных двигателей и двигателей крутящего момента, где кодер является неотъемлемой частью механической сборки и требует близлежащего, прочного электронного интерфейса.
Высокоточные машины: критически важны в станках, точных шлифовых машинах и оптических системах позиционирования, где абсолютная точность позиционирования и повторяемость имеют первостепенное значение.
Сурогая промышленная среда: его рейтинг IP67 делает его идеальным для применений, подвергающихся воздействию охлаждающих жидкостей, масел, металлических чипов или частой чистки жидкостями высокого давления.
3.2 Преимущества на системном уровне
Повышенная точность и надежность: минимизируя путь аналогового сигнала и используя полностью цифровой протокол EnDat, он снижает чувствительность к шуму и ошибки данных по сравнению с длинными кабелями аналогового кодера.
Упрощенная конструкция шкафа: позволяет центральному управляющему шкафу располагаться дальше от двигателя, поскольку вместо деликатных, экранированных кодирующих кабелей необходим только стандартный, надежный кабель DRIVE-CLiQ (до 100 м). Это уменьшает беспорядок шкафа и тепло.
Упрощенная ввод в эксплуатацию и диагностика: двусторонняя связь EnDat позволяет автоматически идентифицировать и параметризировать кодер через инженерное программное обеспечение Siemens (TIA Portal/Startdrive). Интегрированная диагностика обеспечивает четкую локализацию неисправности.
Расширенная перспектива: стратегическое значение модулей интерфейса кодера
Интеграция специального модуля датчика кодера, такого как SME125, представляет собой сложный подход к проектированию системы управления движением, с последствиями для производительности, архитектуры и обслуживания.
Сравнение с прямыми и альтернативными соединениями
Многие приводные системы предлагают интегрированные порты кодера на самом модуле двигателя. Использование внешнего SME125 дает четкие преимущества:
Высокая целостность сигнала: для кодеров, расположенных более чем в нескольких метрах от приводного шкафа, электрический шум и деградация сигнала становятся значительными рисками. SME125, установленный локально, преобразует сигнал в надежный цифровой формат вблизи источника.
Поддержка продвинутых протоколов: Хотя интегрированные порты могут поддерживать основные форматы, специализированный модуль обеспечивает полную совместимость и производительность с протоколами высокого уровня, такими как EnDat 2.1 и высокочастотный SSI.
Функциональное разделение: оно отделяет систему обратной связи от мощной электроники, упрощая обновления и устранение неисправностей. Неисправность в одном домене не обязательно требует замены аппаратного обеспечения в другом.
Протокол EnDat как Enabler для расширенного управления
Выбор модуля интерфейса EnDat тесно связан с возможностями самого протокола EnDat. Этот интерфейс – это больше, чем просто кабель данных; это умная периферическая сеть. Это позволяет контроллеру:
Параметры чтения и записи кодера: настройте разрешение, нулевое смещение точки или режимы работы удаленно без физического доступа к кодеру.
Доступ к всеобъемлющей информации об устройстве: Получить серийный номер, модель и версию прошивки кодера для управления активами и отслеживаемости.
Выполните передовую диагностику: контролируйте состояние внутреннего кодера, такое как состояние напряжения питания или качество сигнала, что позволяет обслуживание на основе состояния до того, как сбой вызывает простой.
Инженер укажет модуль датчика кодера 6SL3055-0AA00-5KA3, когда приложение включает в себя высокопроизводительный кодер EnDat, работающий в сложной среде или на значительном расстоянии от приводного шкафа. Это решение для продвижения границ точности и надежности за пределы того, что могут предложить стандартные интегрированные соединения.
Часто задаваемые вопросы (FAQ)
Какова главная цель модуля SME125 по сравнению с просто подключением кодера к модулю двигателя?
Основными целями являются целостность сигнала, поддержка протокола и защита окружающей среды. Для длинных кабельных проходов или шумных сред аналоговые сигналы ухудшаются. SME125 оцифрует сигнал прямо на кодере. Он также полностью поддерживает передовые двусторонние протоколы, такие как EnDat 2.1, и его рейтинг IP67 позволяет установить непосредственно в суровых средах машины, где модуль двигателя (обычно IP20) не может идти.
Может ли этот модуль использоваться с любой маркой кодера, или только кодеров Siemens/Hiedenhein?
Он может использоваться с любым абсолютным кодером, который поддерживает протоколы связи EnDat 2.1 или SSI, независимо от производителя. Модуль выступает в качестве стандартного интерфейса для этих открытых цифровых протоколов. Однако оптимальная производительность и автоматическая конфигурация обычно гарантированы кодерами, проверенными и сертифицированными для системы SINAMICS.
Как "двусторонняя" функция интерфейса EnDat выгодна для настройки системы?
Двухнаправленность трансформирует процесс настройки. Вместо ручной настройки DIP-выключателей или полагаясь на фиксированные параметры, блок управления Siemens может автоматически считывать идентификацию кодера и сохраненную конфигурацию (например, импульсы на оборот) через модуль SME125. Он также может написать новые параметры, такие как установка новой нулевой точки машины, все через программное обеспечение, резко сокращая время ввода в эксплуатацию и ошибки.
Какие датчики температуры совместимы с дополнительными входами модуля?
Модуль включает в себя специальные, электрически изолированные входы для мониторинга температуры двигателя. Он совместим с термисторами PTC (положительный температурный коэффициент) и кремниевыми датчиками температуры KTY84-130. Это позволяет прямую интеграцию защиты двигателя в функции безопасности и мониторинга привода.
Требуется ли для этого модуля датчика отдельное источник питания?
Нет, отдельное питание не требуется. Модуль датчика кодера получает свою рабочую мощность 24 В непосредственно от кабеля DRIVE-CLiQ, который соединяет его с блоком управления или другим модулем в системе SINAMICS. Это значительно упрощает проводку и установку.
