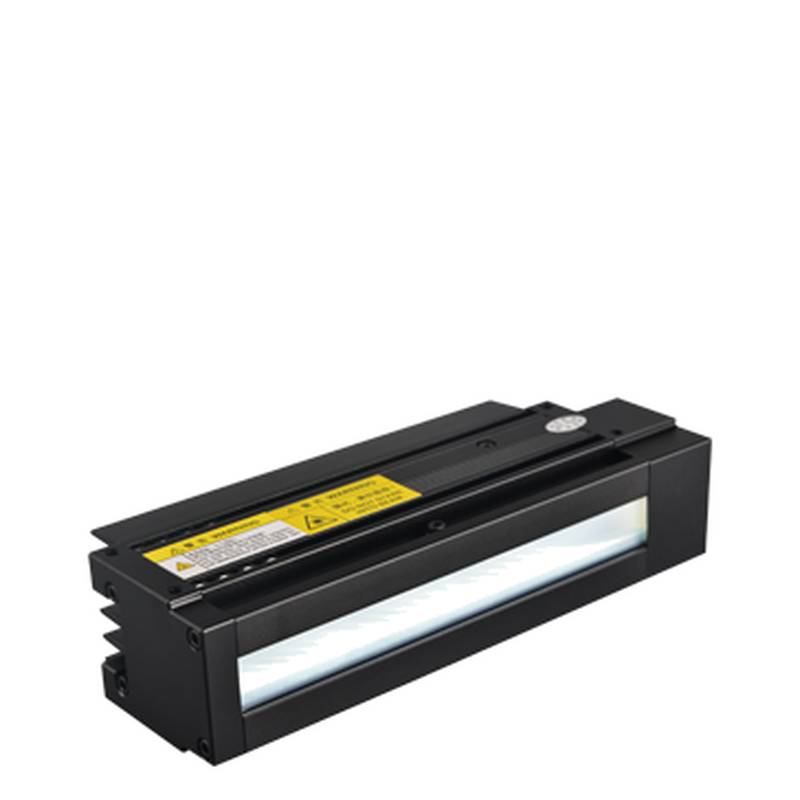

Промышленный линейный источник света HIKROBOT MV-LTDS-150-W обеспечивает интенсивную белую подсветку, адаптированную для высокоскоростных задач машинного зрения и контроля поверхности. Разработанный для устранения размытия движения в приложениях со сканированием строк, этот белый линейный источник света обеспечивает оптимальный контраст и равномерную доставку фотонов на быстро движущихся производственных линиях.
Развертывание систем промышленного машинного зрения часто сталкивается с серьезными узкими местами пропускной способности и неравномерностью освещения при контроле высокоскоростных рулонных материалов или отражающих металлических поверхностей. Недостаточная плотность фотонов при высоких скоростях сканирования часто вынуждает инженеров увеличивать усиление камеры, что приводит к появлению нежелательного шума датчика и снижает точность обнаружения дефектов. Устройство HIKROBOT MV-LTDS-150-W решает эту проблему, обеспечивая концентрированную энергию фотонов за счет усовершенствованной оптической конденсаторной структуры. Работая при стабильной цветовой температуре от 6000 K до 7000 K, этот блок излучает белую подсветку высокой яркости, разработанную для максимизации соотношения сигнал/шум на CMOS-сенсорах с использованием глобальных затворов и высокоскоростных интерфейсов 10GigE. Его прочная тепловая и электрическая архитектура обеспечивает стабильный фотометрический выходной сигнал во время непрерывных многосменных производственных циклов, предотвращая пропуск кадров и дрейф яркости.
Технические характеристики
Наименование модели: MV-LTDS-150-W @ Стандартная эксплуатация
Цвет освещения: Белый @ 6000 K - 7000 K
Энергопотребление: 23.0 W @ 24 VDC
Площадь светоизлучения: 150 mm x 17 mm
Физические размеры: 188 mm x 45 mm x 71 mm
Электрический разъем: Тип интерфейса 20M-4J
Длина кабеля питания: 500 mm
Количество рядов светодиодов: 1 ряд
Диапазон рабочей температуры: 0°C - 40°C
Диапазон температуры хранения: -20°C - 60°C
Диапазон рабочей влажности: 20% - 85% RH (Без образования конденсата)
Системная интеграция и настройка оборудования
Механический монтаж MV-LTDS-150-W требует использования встроенных пазов для гаек с несколькими сторонами, встроенных в алюминиевый корпус методом экструзии, что обеспечивает гибкую ориентацию кронштейнов для различных конструкций порталов. Инженеры должны закрепить устройство с помощью специализированных метрических крепежных элементов, затянутых до указанных пределов, чтобы выдерживать высокочастотные механические вибрации, присущие автоматизированным сборочным ячейкам. Электрическое подключение устанавливается через фирменный тип интерфейса 20M-4J, соединяя 500-миллиметровый гибкий вывод непосредственно с промышленным контроллером светодиодов постоянного напряжения. Надлежащая проверка распиновки между каналом контроллера и входом светильника предотвращает сбои из-за обратной полярности и защищает внутренние массивы полупроводниковых диодов от переходных процессов сверхтоков.
Компоновка шкафа управления и методы прокладки кабелей определяют общую помехоустойчивость системы к электромагнитным помехам от соседних сервоприводов и высокочастотных инверторов. Экранированные витые пары должны использоваться для всей подачи питания постоянного тока, гарантируя, что оплетка экрана контактирует с металлическим корпусом шкафа управления через кабельные ввода EMC на 360 градусов. Монтажники должны встраивать кронштейны для снятия механических напряжений рядом с клеммными колодками, чтобы изолировать интерфейс 20M-4J от динамических усилий натяжения во время движения машины. Непрерывность заземления должна строго поддерживаться между корпусом освещения, рамой машины и централизованной шиной заземления для устранения контуров заземления и предотвращения искажения сигналов синхронизации триггеров высокочастотным синфазным шумом.
Надежность и долговечность в условиях окружающей среды
Устройство надежно работает в диапазоне коммерческих температур от 0°C до 40°C, поддерживаемое эффективной пассивной теплопроводностью через профиль тяжелого корпуса. Пределы хранения составляют от -20°C до 60°C, что позволяет использовать неотапливаемые складские помещения во время транспортировки. Допуски по относительной влажности варьируются от 20% до 85% RH в условиях отсутствия конденсации, что делает его пригодным для стандартных цехов заводской автоматизации, но требует защиты корпуса при развертывании в зонах мойки. Плотная структура корпуса блокирует проникновение внешних частиц, защищая внутренние светодиодные соединения от преждевременной термической деградации.
Протоколы профилактического обслуживания требуют плановых проверок оптического окна и активной светоизлучающей поверхности для сохранения фотометрических характеристик. Технические специалисты должны аккуратно протирать прозрачный рассеиватель с помощью антистатической салфетки из микрофибры, смоченной изопропиловым спиртом оптического класса, чтобы удалить пыль из воздуха, масляный туман или микроскопические остатки, рассеивающие световой поток. Плановые проверки также должны подтверждать структурную целостность 500-миллиметрового кабеля питания, проверяя изоляцию на предмет потертостей или плотность контактов на разъеме 20M-4J. Работа в пределах номинальных электрических параметров обеспечивает расчетное среднее время наработки на отказ, превышающее 50 000 часов непрерывной службы.
Руководство по выбору и альтернативные варианты
Выбор правильного промышленного линейного источника света требует точного расчета рабочего расстояния, поля зрения и требуемых уровней люксов относительно коэффициента поглощения целевого материала. Модель MV-LTDS-150-W оптимизирована для зон контроля с узким профилем, требующих длины активного освещения 150 мм. Для более широких задач контроля полотна, превышающих этот размер, инженеры должны перейти на более крупные варианты моделей в том же семействе продуктов, такие как MV-LTDS-300-W или расширенные версии, предназначенные для многометровых широких полотен материалов. И наоборот, меньшие компактные блоки обслуживают задачи локального контроля компонентов, где пространственные ограничения исключают стандартные светильники.
Когда сбои в цепочке поставок угрожают графику проектов, компания 北京众平科技股份有限公司 (Beijing Zhongping Technology) поддерживает комплексный местный запас оригинальных компонентов машинного зрения HIKROBOT для устранения задержек при заграничных транзитах. Техническая команда компании 北京众平科技股份有限公司 (Beijing Zhongping Technology) выполняет строгий перекрестный анализ оптической геометрии, потребления электрического тока и распиновки разъемов для развертывания совместимых альтернативных моделей со склада, обеспечивая бесшовную замену без необходимости изменения оптического дизайна.
Часто задаваемые вопросы (FAQ)
1. Каков текущий статус местного запаса и типичный срок поставки для этой модели?
Компания 北京众平科技股份有限公司 (Beijing Zhongping Technology) поддерживает активные региональные резервы этого устройства, что позволяет осуществлять отправку в тот же день для срочных заказов в обход узких мест зарубежных перевозок.
2. Какое гарантийное покрытие и процедуры возврата RMA применимы к этому промышленному источнику света?
Каждое устройство обеспечивается стандартной 12-месячной гарантией производителя при поддержке компании 北京众平科技股份有限公司 (Beijing Zhongping Technology), включая местную диагностическую помощь и ускоренные процессы замены оборудования.
3. Каковы точные спецификации входного напряжения и энергопотребления для работы?
Устройство работает от стабилизированного источника питания 24 VDC с общим номинальным энергопотреблением 23.0 W.
4. Какой тип электрического разъема и конфигурацию кабеля использует устройство?
Оно опирается на специализированный тип интерфейса 20M-4J, подключенный к 500-миллиметровому встроенному кабелю питания, ведущему непосредственно к внешнему светодиодному контроллеру.
5. Каковы указанные пределы рабочей температуры и влажности для промышленного развертывания?
Устройство эффективно функционирует в диапазоне температур окружающей среды от 0°C до 40°C и выдерживает уровни относительной влажности от 20% до 85% RH в условиях отсутствия конденсации.
6. Каковы механические размеры и характеристики активной излучающей зоны определяют это оборудование?
Физический корпус имеет размеры 188 mm x 45 mm x 71 mm и оснащен выделенным линейным активным излучающим окном размером 150 mm x 17 mm.
7. Какие процедуры очистки рекомендуется проводить для поддержания эффективности оптической передачи?
Обслуживающий персонал должен использовать сухие, не оставляющие ворса инструменты для очистки оптики из микрофибры вместе с утвержденными формулами растворителей для удаления поверхностной пыли и скоплений масел без царапания пластины диффузора.
8. Требуется ли интеграция специализированного программного обеспечения SDK для управления интенсивностью освещения?
Фотометрическая интенсивность управляется напрямую с помощью совместимых контроллеров машинного зрения светодиодов постоянного напряжения, а не с помощью команд драйвера устройства на программном уровне.
