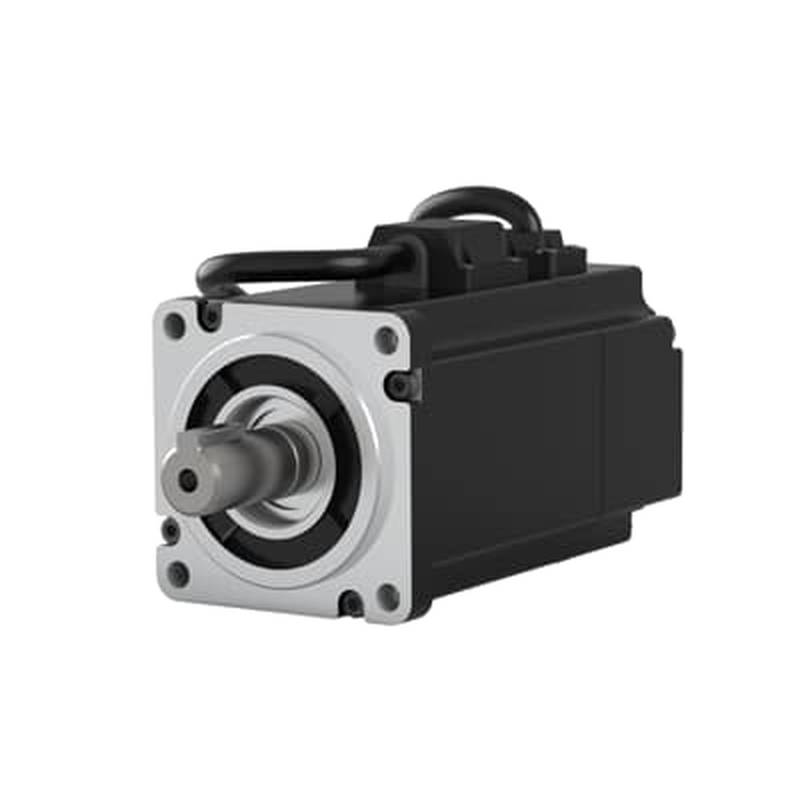

Разработанный для оптимизации точности управления движением, низковольтный бесщеточный серводвигатель переменного тока ABB DSM06L-0KW2-302-S1NA0 исключает динамическое запаздывание на высокопроизводительных линиях автоматизации. Используя передовую технологию постоянных магнитов, этот бесщеточный серводвигатель обеспечивает высокую скорость разгона и точность позиционирования до микрорадиан. Пекинская компания по технологиям Чжунпин (Beijing Zhongping Technology) обеспечивает немедленную поставку компонентов для минимизации непредвиденных простоев на предприятии.
Оборудование промышленной автоматизации часто страдает от теплового дрейфа, механических люфтов и ухудшения обратной связи энкодера во время непрерывных циклов с высокой нагрузкой. Работая в уровне привода передовых архитектур управления движением, этот низковольтный серводвигатель преобразует точные команды контроллера во вращательное механическое движение, одновременно управляя большими инерционными нагрузками. Когда быстрое переключение нагрузок вызывает пики фазного тока и ошибки позиционирования, инженерам требуется надежный привод, который поддерживает стабильный крутящий момент без перегрева. Этот бесщеточный серводвигатель объединяет в себе интерфейсы обратной связи высокого разрешения и конструкции ротора с низкой инерцией для подавления механического резонанса и теплового насыщения. Соединяя высокоскоростные цифровые контроллеры и мощные механические приводы, устройство обеспечивает стабильную работу по замкнутому циклу в многоосных робототехнических системах и автоматизированных сборочных линиях.
Технические характеристики
Номинальная выходная мощность: 0.75 кВт при 400 В постоянного тока
Непрерывный крутящий момент удержания: 2.4 Н·м при температуре окружающей среды 20°C
Пиковый крутящий момент: 7.2 Н·м при максимальном ограничении тока
Номинальная скорость: 3000.0 об/мин при номинальном напряжении
Максимальная рабочая скорость: 5000.0 об/мин без нагрузки
Сопротивление между линиями: 1.2 Ом при 25°C
Индуктивность между линиями: 4.5 мГн при 1 кГц
Инерция ротора: 0.00018 кг·м² без нагрузки
Тип устройства обратной связи: Абсолютный энкодер при питании 24 В постоянного тока
Максимальное рабочее напряжение: 48 В постоянного тока при номинальном входе
Вес: 2.1 кг в стандартной конфигурации
Диапазон рабочей температуры: от 0°C до 40°C при полной нагрузке
Системная интеграция и настройка оборудования
Правильная интеграция оборудования требует строгого соблюдения протоколов экранирования и заземления для защиты чувствительных сигналов энкодера от высокочастотных электромагнитных помех, создаваемых шим-инверторами (PWM). Техники должны подключать силовые фазы двигателя с помощью бронированных экранированных кабелей с 360-градусной концевой заделкой оболочки на шасси привода для локализации излучаемых помех. Кабель обратной связи должен быть проложен на физическом расстоянии от высоковольтных силовых кабелей не менее 200 мм во избежание перекрестных помех и искажения пакетов данных. Заземление должно соответствовать топологии «звезда» и быть связано с низкоомным эталонным заземлением машины, что эффективно устраняет контуры заземления, вызывающие колебания синфазного напряжения в цепи обратной связи. Ответные разъемы, такие как промышленные круглые штекерные соединения повышенной прочности, требуют правильной затяжки с помощью динамометрического ключа для обеспечения надежности контактов и герметичности. Перед первоначальным включением системы проверьте сопротивление изоляции между обмотками статора и корпусом двигателя с помощью тестера изоляции на 500 В постоянного тока, чтобы убедиться в отсутствии внутренних коротких замыканий.
Надежность и устойчивость к воздействию окружающей среды
Созданное для работы в сложных заводских условиях, это устройство имеет класс защиты IP65, защищая внутренние компоненты от попадания пыли из воздуха и струй воды под низким давлением с любого направления. Анодированный алюминиевый корпус служит эффективным теплопроводником, рассеивая внутреннее тепло статора непосредственно в окружающий воздух без необходимости использования вентиляторов принудительного охлаждения в стандартных условиях эксплуатации. Подшипники предварительно смазаны высокотемпературной синтетической пластичной смазкой, предназначенной для выдерживания непрерывных микроколебаний и высоких радиальных нагрузок без преждевременного износа сепаратора или деградации смазочного материала. Для максимизации среднего времени наработки на отказ технические специалисты должны периодически проверять уплотнения вала на предмет воздействия химикатов или абразивного износа, заменяя динамические уплотнения до того, как загрязнения попадут на дорожки качения внутренних подшипников. Прочная система изоляции обмоток устойчива к термическому старению до температурных порогов класса F, обеспечивая увеличенный срок службы при тяжелых циклических нагрузках.
Руководство по выбору и альтернативные варианты
Выбор правильного привода движения требует балансирования требований к непрерывному крутящему моменту, способностей рассеивания тепла и совместимости напряжения шины с профилями динамической нагрузки. Пекинская компания по технологиям Чжунпин (Beijing Zhongping Technology) поддерживает широкий ассортимент сопутствующей приводной электроники, планетарных редукторов и кабелей обратной связи для оптимизации процессов закупок у нескольких поставщиков. Для применений, требующих альтернативных размеров рамок или более высоких порогов крутящего момента удержания в рамках одного семейства продуктов, технические команды могут оценить совместимые варианты, такие как двигатели серий DSM06M или DSM07. При переходе от устаревших щеточных систем к современным бесщеточным архитектурам наша местная команда инженеров по применению помогает с перекрестным анализом, верификацией механических размеров и оптимизацией параметров настройки для обеспечения плавной замены без доработок.
Часто задаваемые вопросы (FAQ)
1. Каков текущий статус местного склада и типичное время выполнения заказа для этой модели двигателя?
Пекинская компания по технологиям Чжунпин (Beijing Zhongping Technology) поддерживает активный региональный запас для этого конкретного устройства, что позволяет осуществлять отгрузку в тот же день и ускоренную логистику для минимизации простоев оборудования.
2. Какая стандартная гарантия и процедуры возврата (RMA) применяются при покупке?
Каждое устройство обеспечивается комплексной 12-месячной эксплуатационной гарантией при поддержке строгих предпродажных аудитов качества и упрощенной обработки местных возвратов через Пекинскую компанию по технологиям Чжунпин (Beijing Zhongping Technology).
3. Каковы указанный диапазон рабочего напряжения и спецификация электрической изоляции?
Устройство безопасно работает в рамках параметров низкого напряжения постоянного тока до 48 В, имея усиленную изоляцию обмоток, испытанную на выдерживание диэлектрической прочности 1500 В переменного тока по отношению к раме корпуса.
4. Какие протоколы связи и интерфейсы обратной связи поддерживаются нативно?
Двигатель интегрирует протоколы абсолютного энкодера высокого разрешения, передавая точные данные о положении ротора непосредственно на совместимые многоосные сервоконтроллеры через выделенные экранированные линии сигнала.
5. Каковы конкретные рейтинги защиты от окружающей среды и допустимые пределы температуры окружающей среды?
Узел соответствует стандартам защиты от проникновения IP65 и надежно работает в диапазоне температуры окружающей среды от 0°C до 40°C в условиях полной непрерывной нагрузки.
6. Какие допуски на механический монтаж и процедуры выравнивания рекомендуются при установке?
Установите фланец двигателя на плоскую обработанную металлическую поверхность с использованием крепежа класса 8.8, затянутого с моментом согласно спецификациям производителя, следя за тем, чтобы радиальное биение вала оставалось в пределах 0.02 мм во избежание преждевременного износа подшипников.
7. Какие плановые проверки технического обслуживания необходимы для обеспечения долгосрочной эксплуатационной надежности?
Выполняйте периодические осмотры уплотнения вала на предмет целостности, проверяйте надежность затяжки силовых разъемов и разъемов обратной связи каждые 6 месяцев и следите за тем, чтобы охлаждающие ребра внешнего корпуса оставались чистыми от скопления пыли.
8. Как инженеры могут проверить совместимость программного обеспечения и настроить параметры для конкретных инерционных нагрузок?
Используйте программный пакет конфигурации производителя для ввода термических и электрических констант двигателя, выполняя автоматизированные процедуры идентификации инерции для установления оптимальных коэффициентов ПИД-регулятора.
