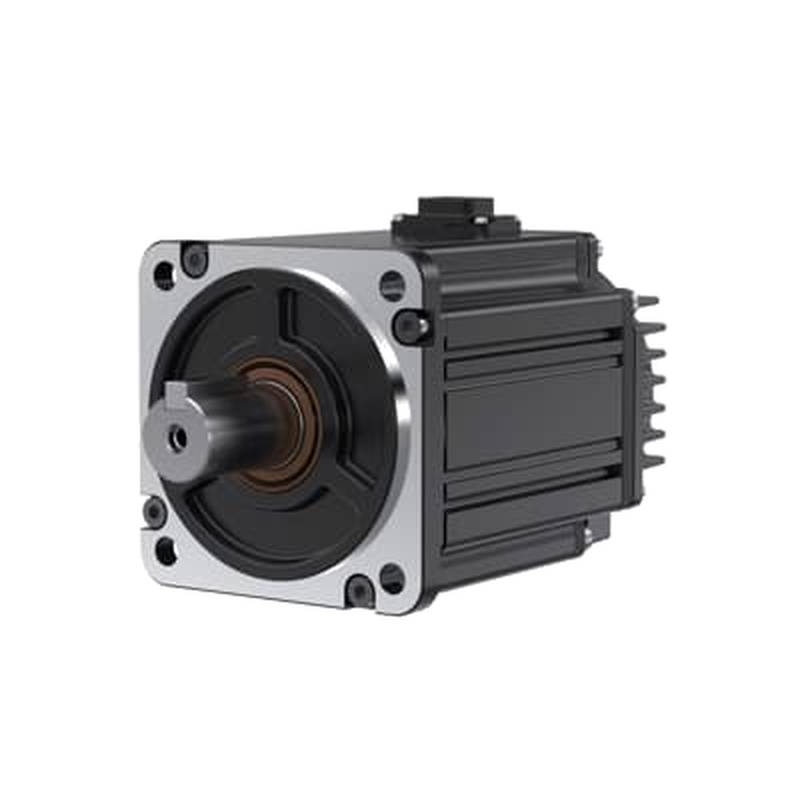

ABB ESM08X-75A-302-T4BTB00 750 Вт цифровой серводвигатель переменного тока с замкнутым контуром

ABB ESM08X-75A-302-T4BTB00 представляет собой высокопроизводительный двигатель мощностью 750 Вт, разработанный для управления с обратной связью в сервоприводах и являющийся критически важным компонентом цифровых систем сервоуправления переменного тока. Это устройство обеспечивает точное управление движением для автоматизированных производственных линий, станков с ЧПУ и роботизированных сборочных узлов. Двигатель с номинальной выходной мощностью 750 Вт оснащен передовыми механизмами обратной связи для поддержания синхронизации и стабильности во время высокоскоростных операций. Инженерно-технические службы часто выбирают эту конкретную модель для замены устаревших систем позиционирования, обеспечивая надежность оборудования. Его прочная конструкция поддерживает стабильную передачу крутящего момента, что важно для поддержания производительности в сложных промышленных условиях.

Тип и категория продукта: Позиционирование

Этот продукт классифицируется как высокоточный серводвигатель переменного тока, предназначенный для интеграции в архитектуры управления движением. В промышленной автоматизации он функционирует как исполнительный механизм, получающий электрические сигналы от сервопривода для выполнения точных механических движений. Он относится к более широкому классу оборудования для управления движением с замкнутым контуром, которое опирается на непрерывную обратную связь для устранения установившихся ошибок. Данная модель разработана для применений со средней инерцией, где быстрое ускорение и точное позиционирование имеют решающее значение для успеха эксплуатации.

Развивая эту классификацию, двигатель выступает в качестве физического терминала для систем управления, преобразуя электромагнитную энергию в регулируемый механический крутящий момент. Он отличается от стандартных асинхронных двигателей способностью работать с переменными нагрузками, сохраняя при этом высокую точность отслеживания. Серия ESM08X-75A-302-T4BTB00 специально оптимизирована для цифровых приводов, что способствует высокоскоростной передаче данных и регулировке отклика в реальном времени в автоматизированных производственных процессах.

Технические характеристики

Номинальная мощность: 0,75 кВт

Номинальный крутящий момент: 2,39 Нм

Номинальная скорость: 3000 об/мин

Пиковый крутящий момент: 7,17 Нм

Номинальный ток: 5,1 А

Класс напряжения: 200-230 В

Разрешение обратной связи: 20-БИТ

Класс защиты: IP65

Класс изоляции: F

Рабочая температура: от 0 до 40 °C

Технические особенности

Электрическая конструкция этого двигателя оптимизирована для высокоскоростной передачи данных в цифровых средах управления. Благодаря разрешению обратной связи 20-БИТ согласно техническому паспорту производителя, устройство обеспечивает субмиллиметровую точность позиционирования, передавая детализированные данные обратно на привод. Такой уровень разрешения минимизирует механические колебания во время высокоскоростных циклов, что напрямую способствует увеличению срока службы подключенных редукторов и ходовых винтов.

Что касается производительности, двигатель демонстрирует высокую тепловую стабильность и плотность крутящего момента во время непрерывных рабочих циклов. Номинальная скорость 3000 об/мин согласно техническому паспорту производителя позволяет системе достигать короткого времени цикла при высокопроизводительных сборочных операциях. Кроме того, степень защиты IP65 обеспечивает надежный барьер от пыли и струй воды низкого давления, гарантируя эксплуатационную целостность в средах, где присутствуют загрязнители окружающей среды.

Сценарии применения

Прецизионная обработка на станках с ЧПУ: Разрешение обратной связи 20-БИТ позволяет точно выполнять траекторию движения инструмента во время сложных процессов фрезерования. Эта точность снижает потребность в чистовых проходах и продлевает срок службы режущих инструментов. Автоматизированные упаковочные линии: Используя выходную мощность 750 Вт, двигатель обеспечивает стабильный крутящий момент для высокоскоростного индексирования конвейеров и сортировки продукции. Эта стабильность предотвращает накопление пакетов, значительно сокращая время простоя системы. Роботизированные системы захвата: Высокая способность к ускорению, обеспечиваемая пиковым крутящим моментом 7,17 Нм, позволяет быстро перемещаться между точками координат. Эта эффективность повышает общую производительность, сохраняя при этом долгосрочную надежность компонентов.

Рекомендации по выбору

Подходит для высокоточной сборки: Устройство отлично подходит для задач, требующих высокой повторяемости, таких как монтаж электронных компонентов, благодаря 20-БИТ разрешению и номинальной скорости 3000 об/мин. Не подходит для высокотемпературных промышленных печей: Двигатель рассчитан на рабочую температуру до 40 °C согласно техническим характеристикам, что делает его непригодным для установки в средах, превышающих этот предел, без активного охлаждения.

Часто задаваемые вопросы (FAQ)

1. Обеспечивает ли мощность 750 Вт достаточный крутящий момент для тяжелых условий обработки материалов?

Выходная мощность 750 Вт создает номинальный крутящий момент 2,39 Нм, который предназначен для нагрузок средней тяжести, а не для тяжелых условий эксплуатации. Если ваш процесс требует устойчивого крутящего момента выше 7,17 Нм, этот двигатель может подвергнуться тепловому дросселированию или преждевременному выходу из строя. Beijing Zhongping Technology рекомендует оценить ваши требования к пиковой нагрузке в соответствии с кривой крутящего момента и скорости двигателя перед окончательным выбором.

2. Какова максимальная рабочая температура окружающей среды для этого двигателя?

Двигатель рассчитан на диапазон рабочих температур от 0 до 40 °C согласно спецификациям производителя. Эксплуатация этого устройства при температуре выше 40 °C значительно ухудшает целостность изоляции и сокращает ожидаемый срок службы. Наша команда рекомендует обеспечить надлежащую вентиляцию или системы охлаждения, если температура окружающей среды на вашем предприятии превышает 35 °C.

3. Можно ли использовать этот двигатель в условиях санитарной мойки?

Двигатель имеет класс защиты IP65, что означает, что он пыленепроницаем и устойчив к струям воды низкого давления. Однако он не предназначен для полного погружения или чистки паром под высоким давлением, что часто встречается в процессах санитарной мойки. Пожалуйста, проверьте ваш протокол очистки; если он предполагает распыление под высоким давлением, потребуются дополнительные защитные кожухи.

4. Требуется ли специальный цифровой привод для этого 20-БИТ разрешения обратной связи?

Да, этому двигателю требуется сервопривод, способный обрабатывать 20-БИТ серийные данные обратной связи для достижения заявленной производительности. Использование несовместимого привода не позволит системе эффективно замкнуть контур, что приведет к ошибкам позиционирования или сбоям связи. Наша команда может помочь в проверке совместимости вашего текущего оборудования привода.

5. Каков ожидаемый срок поставки этого устройства?

Стандартный срок поставки этого серводвигателя ABB ESM серии мощностью 0,75 кВт обычно составляет от 2 до 4 недель после подтверждения заказа, в зависимости от текущих графиков заводского производства и требований к конфигурации. Мы рекомендуем связаться с нами для получения актуальной информации о наличии на складе и текущих сроках выполнения заказа, исходя из вашего конкретного места доставки и объема заказа.

6. Как номинальный ток 5,1 А влияет на планирование распределения электроэнергии?

Номинальный ток 5,1 А является основным значением, используемым для расчета необходимой мощности выходного каскада вашего привода и силовых кабелей. Beijing Zhongping Technology рекомендует убедиться, что ваш источник питания и автоматические выключатели рассчитаны на пиковые токовые нагрузки, чтобы предотвратить ложные срабатывания. Вам следует изучить электрические схемы, чтобы убедиться, что пределы тока находятся в пределах допустимых значений безопасности.

7. Какие задачи по техническому обслуживанию необходимы для продления срока службы этого двигателя?

Регулярное техническое обслуживание включает проверку уплотнения вала на предмет износа и обеспечение того, чтобы вентиляционные пути оставались свободными от пыли и мусора. Учитывая класс защиты IP65, также рекомендуется периодическая проверка кабельных разъемов на предмет коррозии для поддержания целостности сигнала. Неустранение загрязнений может привести к перегреву, поэтому внедрите график ежеквартального визуального осмотра.

8. Совместима ли эта модель с устаревшими кронштейнами для крепления двигателя?

Механические размеры должны быть проверены в соответствии с вашей существующей рамой, чтобы убедиться, что расположение отверстий под болты и высота вала совпадают. Если физические характеристики не совпадают, для надежного крепления двигателя потребуется переходная пластина или модификация кронштейна. Мы рекомендуем изучить механические чертежи CAD, чтобы обеспечить механическую подгонку перед установкой.

9. Какой путь модернизации возможен, если эта модель не полностью соответствует моим требованиям?

Если ваше приложение требует большей мощности или альтернативных протоколов обратной связи, мы можем порекомендовать устройства в той же серии, которые предлагают более высокий крутящий момент или другие интерфейсные возможности. Пожалуйста, предоставьте нашей команде ваши конкретные требования к крутящему моменту и скорости для всестороннего технического анализа. Мы подберем альтернативную конфигурацию, которая интегрируется в вашу существующую архитектуру управления.

10. Доступны ли запасные части для этого двигателя?

Запасные части, такие как сменные масляные уплотнения и разъемы обратной связи, доступны, хотя сам двигатель часто заменяется как модульный узел для критических требований по времени безотказной работы. Если вы столкнулись с выходом из строя подшипника или обмотки, замена устройства часто является более экономически выгодной, чем ремонт на месте. Наша команда может предоставить ценовое предложение на комплектное сменное устройство, чтобы свести к минимуму время простоя вашего предприятия.
