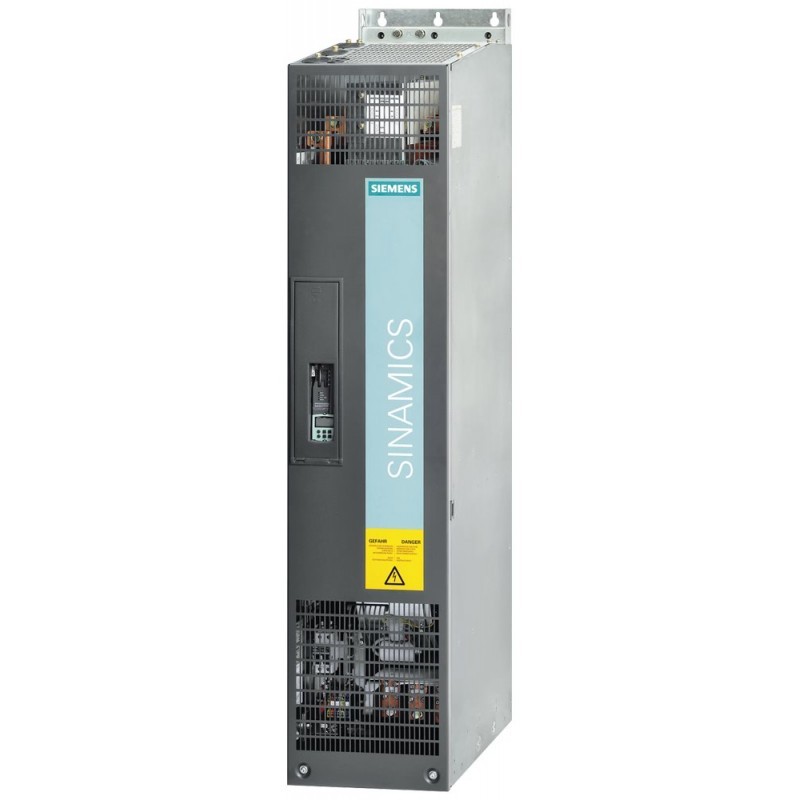

Siemens 6SL3310-1TE32-1AA3 Модуль управления силой и двигателем шасси

Модуль питания шасси Siemens 6SL3310-1TE32-1AA3: прочный основополагающий элемент для высокопроизводительных систем управления двигателем

Siemens 6SL3310-1TE32-1AA3 является модулем мощности шасси из известного семейства приводов SINAMICS S120, разработанным для обеспечения надежного и эффективного преобразования мощности для требовательных промышленных приложений. Этот специфический модуль управления двигателем спроектирован как блок «типа шасси», что означает, что он является самостоятельным компонентом силы, предназначенным для индивидуальной монтажи в шкафе управления, а не для того, чтобы быть частью стека размера книги. С значительной номинальной мощностью 110 кВт он выступает в качестве ключевого компонента общей системы шины постоянного тока, обеспечивая мощность постоянного тока, необходимую для модулей двигателя ниже потока для привода всего, от простых насосов до сложных многоосных сервосистем. Его прочная конструкция и передовые функции делают его краеугольным камнем для решений автоматизации в тяжелой промышленности, включая обработку материалов, испытательные стенды и крупные производственные ячейки.

1. Обзор продукта и основные функции

6SL3310-1TE32-1AA3 в основном является модулем мощности шасси, также известным как модуль базовой линии (BLM). Его главная роль заключается в преобразовании входящего трехфазного напряжения линии переменного тока (380-480 В) в стабильное напряжение постоянного тока, которое подается в шину постоянного тока системы. Эта шина постоянного тока затем служит общим резервуаром энергии для одного или нескольких двигательных модулей, которые являются компонентами, непосредственно ответственными за управление двигателями.

Как нерегенеративный модуль, он предназначен для применения, когда тормозная энергия от двигателей не подается обратно в сеть, а вместо этого управляется другими средствами, такими как тормозные сопротивления. Эта экосистема модуля управления двигателем является неотъемлемой частью системы SINAMICS S120, которая славится своей модульностью, позволяющей масштабировать и гибко конструировать машину в диапазоне мощности от 0,12 кВт до 5700 кВт.

2. Ключевые технические характеристики и особенности конструкции

Понимание спецификаций и элементов конструкции этого модуля мощности шасси имеет решающее значение для интеграции системы. Он номинально работает на 110 кВт с входным напряжением 3-фазного переменного тока 380-480В, 50/60 Гц. Модуль использует конструкцию шасси, которая обеспечивает присущую ему прочность и охлаждается через внутреннюю систему воздушного охлаждения, необходимую для поддержания производительности при высоких условиях нагрузки.

2.1 Высокая плотность мощности и конструкция шасси

Конструкция типа шасси этого мощного модуля адаптирована для высокомощных приложений. Его самостоятельная природа позволяет гибкий монтаж в шкафе управления, независимый от других компонентов привода. Эта конструкция по своей сути более надежна и предлагает превосходные возможности рассеивания тепла по сравнению с компактными форматами книжного размера, что делает ее подходящей для тепловых потребностей работы 110 кВт.

2.2 Нерегенеративная работа и соединение тормозного сопротивления

Как модуль базовой линии, 6SL3310-1TE32-1AA3 работает в нерегенеративном режиме. Во время торможения двигателя, когда двигатель действует в качестве генератора, избыточная энергия перенаправляется на подключенный снаружи тормозный сопротивление, где она преобразуется в тепло и рассеивается. Эта конструкция является экономически эффективной для применений, где частое или высокоэнергетическое торможение не является основной проблемой.

2.3 Интегрированная безопасность и диагностика

Модуль поддерживает комплексные функции Siemens "Safety Integrated". Основной особенностью является безопасное отключение крутящего момента (STO), которое предотвращает непреднамеренный запуск двигателя, повышая безопасность персонала во время технического обслуживания. Кроме того, модуль оснащен светодиодами состояния и через свой интерфейс DRIVE-CLiQ предоставляет подробные диагностические данные, что позволяет прогнозировать обслуживание и быстрое устранение неисправностей.

2.4 Безшовная интеграция системы через DRIVE-CLiQ

Как и другие компоненты семейства SINAMICS S120, этот модуль питания шасси имеет интерфейс DRIVE-CLiQ. Эта цифровая система связи позволяет автоматически распознавать модуль центральным блоком управления (например, CU320-2), упрощая ввод в эксплуатацию и обеспечивая координацию всех параметров и функций безопасности во всей системе привода.

3. Преимущества производительности и применения

6SL3310-1TE32-1AA3 обеспечивает значительную ценность в конкретных промышленных сценариях, балансируя производительность с экономической эффективностью.

Эффективное энергетическое решение для высокомощных приложений: для машин, которые не требуют возможностей сбора энергии более дорогих модулей Smart или Active Line, этот модуль Basic Line предлагает надежное и экономичное решение питания. Его первоначальная экономия затрат может быть значительной в высокомощных приложениях, таких как большие компрессоры, промышленные вентиляторы или конвейерные приводы.

Устойчивость для требовательных условий: конструкция типа шасси и воздушное охлаждение делают этот модуль мощности исключительно подходящим для суровых промышленных условий. Он может выдерживать электрические и тепловые напряжения, обычно встречающиеся в тяжелой промышленности, такой как горнодобывающая промышленность, производство металлов и цемента, что способствует повышению общего времени работы системы и надежности.

Основа для масштабируемых многоосных систем: Этот модуль мощности шасси мощностью 110 кВт может служить центральным источником энергии для общей шины постоянного тока, которая подает несколько модулей двигателя. Эта архитектура идеально подходит для сложных элементов автоматизации, таких как в автомобильной промышленности или упаковочных линиях, где один мощный источник энергии эффективно подает множество скоординированных ос.

4. Расширенная перспектива: роль модулей силы шасси в промышленных приводных системах

Размещение 6SL3310-1TE32-1AA3 в более широком контексте технологии привода и проектирования системы помогает сделать обоснованный выбор и понять его стратегическое значение.

4.1 Архитектура системы: общий принцип шины постоянного тока

Система SINAMICS S120 часто использует общую архитектуру шины постоянного тока, и модуль питания шасси является ключевым компонентом в этой настройке. В этой конфигурации один мощный блок, такой как 6SL3310-1TE32-1AA3, исправляет питание переменной сети для создания шины постоянного тока. Эта шина постоянного тока затем действует в качестве общей энергетической рельсы, из которой несколько двигательных модулей получают энергию для управления отдельными двигателями. Эта установка очень эффективна, поскольку позволяет обмениваться энергией между осями; Например, тормозный двигатель может подавать энергию обратно в шину постоянного тока, где она может быть немедленно использована ускорительным двигателем в другом месте системы.

4.2 Сравнение: Шасси против модулей питания Booksize

Выбор между модулем питания типа шасси и типа booksize является фундаментальным в конструкции машины.

Модули питания типа шасси (как 6SL3310-1TE32-1AA3)

Это самостоятельные блоки, предназначенные для индивидуальной монтажи. Они характеризуются более высокой номинальной мощностью, надежной конструкцией и специальными системами охлаждения. Они являются предпочтительным выбором для высокомощных приложений (обычно выше 90 кВт) и для ситуаций, когда компоненты не могут быть установлены в консолидированном стеке размера книги.

Модули питания типа Booksize

Это компактные модульные блоки, предназначенные для установки бок о бок на стандартной рельсе, создавая плотный и интегрированный контроллер привода. Они идеально подходят для многоосных машин с ограничениями пространства и для уровней мощности, где достаточно общего охлаждения в стеке.

Выбор: Модуль питания шасси является выбором по умолчанию для приложений, требующих высокой мощности, максимальной прочности и гибкого расположения шкафа. Модуль двигателя booksize и формат модуля мощности выбираются, когда оптимизация пространства, меньшая мощность и упрощенный многоосный форм-фактор являются основными драйверами.

4.3 Критические соображения по внедрению и техническому обслуживанию

Успешное развертывание и обслуживание этого модуля питания шасси требует внимания к нескольким ключевым областям.

Обязательные внешние компоненты: Нерегенеративный модуль базовой линии, такой как 6SL3310-1TE32-1AA3, требует внешнего тормозного сопротивления и тормозного блока для безопасной работы. Эти компоненты не являются обязательными и должны быть правильно измерены в соответствии с требованиями к тормозной энергии приложения, чтобы предотвратить неисправности перенапряжения шины постоянного тока.

Конфигурация блока управления и системы: для работы модуля питания шасси требуется центральный блок управления (например, CU320-2). Вся система привода настроена и введена в эксплуатацию с помощью инженерного программного обеспечения Siemens, такого как SINAMICS Startdrive в рамках портала TIA, который обеспечивает единую среду для параметризации, оптимизации и диагностики.

Охлаждение и электрические пробелы: внутренний вентилятор и теплоотводник модуля требуют адекватного пробела для ввода воздуха и выхлопных газов для обеспечения эффективного охлаждения. Установщики должны строго следовать инструкциям Siemens по установке относительно минимальных расстояний до других компонентов и правильных спецификаций крутящего момента для электрических соединений для обеспечения долгосрочной надежности и безопасности.

Часто задаваемые вопросы (FAQ)

1. В чем основное ограничение негенеративного модуля базовой линии?

Главным ограничением является его неспособность подавать тормозную энергию из двигателей обратно в электросеть. Вместо этого эта энергия преобразуется в тепло через внешний тормозный сопротивление и рассеивается. Это приводит к трате энергии, повышению температуры окружающей среды в комнате управления и потенциально более высоким затратам на электроэнергию по сравнению с регенеративным решением, особенно в приложениях с частым торможением.

2. Как конструкция типа шасси пользуется тепловым управлением?

Конструкция типа шасси включает в себя специальную систему воздушного охлаждения с собственным вентилятором и теплоотводом. Этот метод активного охлаждения гораздо более эффективен в рассеивании значительного тепла, генерируемого при уровнях мощности 110 кВт, чем пассивное или системное охлаждение, используемое в модулях меньшего размера книги. Это специализированное тепловое управление имеет решающее значение для поддержания производительности и предотвращения перегрева в сложных эксплуатационных условиях.

3. Может ли этот модуль мощности 110 кВт быть использован в системе с несколькими, меньшими модулями двигателя?

Да, это основная сила общей архитектуры шины постоянного тока. Мощность 110 кВт этого модуля мощности шасси представляет собой общую непрерывную мощность, доступную на шине постоянного тока. Вы можете подключить несколько модулей двигателей различной номинальной мощности (например, несколько модулей мощностью 30 кВт, 15 кВт), если сумма их потребностей в мощности не превышает мощности BLM 110 кВт, при этом учитывая сценарии пиковой мощности и торможения.

4. Каковы ключевые функции безопасности, интегрированные в этот модуль?

Модуль поддерживает интегрированные функции безопасности Siemens, при этом фундаментальной особенностью является безопасное отключение крутящего момента (STO). STO обеспечивает, чтобы силовая электроника не могла генерировать какой-либо выход, производящий крутящий момент для двигателя, что является критической мерой безопасности для обслуживания и чрезвычайных ситуаций. Диагностика модуля также может отслеживать неисправности, такие как неисправности земли и перетемпература, повышая общую безопасность системы.

5. Какова роль DRIVE-CLiQ в этом модуле питания?

DRIVE-CLiQ является цифровой основой системы SINAMICS S120. Для этого модуля питания шасси он служит двум основным целям: автоматической идентификации (блок управления распознает модуль и его параметры при запуске) и всеобъемлющей диагностике (он передает эксплуатационные данные, такие как температура и состояние, что позволяет мониторинг в режиме реального времени и упрощенное устранение неисправностей).
