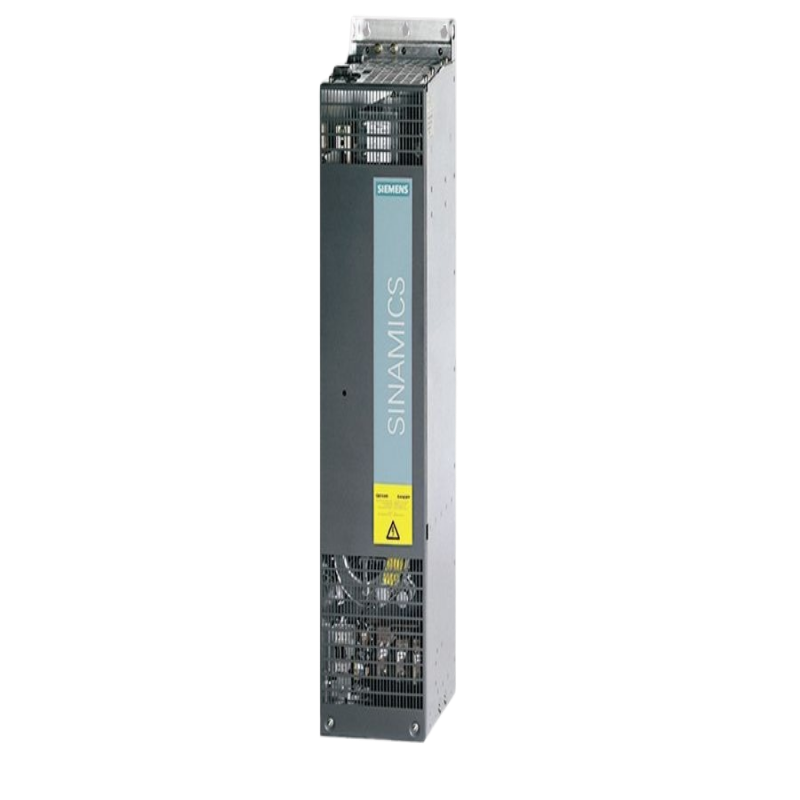

Модуль умной линии Siemens 6SL3330-6TE35-5AA3 (промышленный исправитель)

Siemens SINAMICS S120 Smart Line Module 6SL3330-6TE35-5AA3: высокомощное регенеративное преобразование для требовательных промышленных сред

Обзор

Siemens 6SL3330-6TE35-5AA3 представляет собой масштабирование проверенной технологии преобразования регенеративной энергии на более высокие уровни промышленных потребностей в энергии. Будучи модулем Smart Line (SLM) типа шасси с огромной мощностью 75 кВт, этот блок обеспечивает решающие преимущества регенерации энергии и высокого качества энергии в надежном пакете, разработанном для установки самостоятельного шкафа. Он служит основополагающим силовым центром для обширных многоприводных систем, особенно там, где эксплуатационный профиль предполагает частое замедление нагрузок с высокой инерцией. Восстанавливая тормозную энергию вместо того, чтобы рассеивать ее в виде отходного тепла, этот SLM превращает центр затрат в источник эффективности, что делает его экономически и технически разумным выбором для тяжелых применений в обработке материалов, технологической промышленности и крупномасштабной автоматизации.

1. Архитектура продукта: технические спецификации и философия дизайна

Разработанный для высокомощных приложений, 6SL3330-6TE35-5AA3 воплощает в себе философию надежной производительности и удобного для обслуживания дизайна, который значительно отличается от своих компактных аналогов в размере книги по своему подходу к теплу.

Управление и структурная целостность.

1.1 Ключевые технические данные

Параметр

Спецификация

Номер статьи 6SL3330-6TE35-5AA3

Тип продукта SINAMICS S120 Smart Line Module (SLM)

Дизайн Тип шасси

Входное напряжение 3 AC 380 - 480 В ± 10%, 50/60 Гц

Выходная мощность 75 кВт

Номинальный выходный ток 140 А

Напряжение связи постоянного тока Нерегулируемое

Регенеративная способность Да

Метод охлаждения Принудительное воздушное охлаждение с интегрированным вентилятором

Коммуникация DRIVE-CLiQ

1.2 Основные технологические атрибуты

Регенеративный фронт-энд IGBT высокой мощности: на этом уровне мощности использование технологии IGBT имеет важное значение для обработки значительных токов. Эта архитектура позволяет модулю функционировать в качестве исправляющего устройства во время движения двигателя и беспрепятственно переходить на инвертор во время торможения, подавая энергию обратно в сеть. Эта возможность имеет решающее значение для таких приложений, как крановые подъемники или спускные конвейеры, где игнорирование регенерации приведет к запрещающим затратам на энергию и сложным проблемам охлаждения.

Специальная система принудительного воздушного охлаждения: в отличие от модулей книжного размера, которые полагаются на поток воздуха на уровне системы, эта SLM типа шасси включает в себя собственную интегрированную систему принудительного воздушного охлаждения. Этот специальный вентилятор и теплоотводник предназначены для активного выделения значительного тепла, генерируемого при непрерывной мощности 75 кВт, обеспечивая эксплуатационную стабильность и предотвращая тепловое отступление в сложных условиях окружающей среды.

Нерегулируемый DC Link & амп; Системная интеграция: Как и все SLM, она обеспечивает нерегулируемое постоянное соединение, что означает, что напряжение колеблется с входным источником питания. Хотя это отличает его от ALM, он остается совершенно адекватным для подавляющего большинства высокомощных приложений. Полная интеграция в экосистему S120 осуществляется с помощью DRIVE-CLiQ, что позволяет централизованное управление, всеобъемлющую диагностику и управление параметрами с помощью контрольного блока.

2. Преимущества производительности и применения

Ценное предложение этого 75 кВт SLM реализуется за счет повышения энергоэффективности, упрощения системы и надежности эксплуатации в крупномасштабных промышленных условиях.

Значительное снижение эксплуатационных издержек: возможность регенерировать тормозную мощность 75 кВт непосредственно приводит к значительно меньшим счетам за электроэнергию. В интенсивных приложениях, таких как горнодобывающие лопаты, большие испытательные стенды или линии по переработке стали, доходность инвестиций может быть замечательно быстрой, что оправдывает первоначальные капитальные расходы за счет постоянной экономии энергии.

Устранение тормозных сопротивлений высокой мощности: для системы мощностью 75 кВт использование нерегенеративного BLM потребует большого, дорогостоящего и требующего много места банка тормозных сопротивлений. SLM полностью устраняет эту потребность, освобождая пространство в шкафе, снижая сложность установки и устраняя основной источник нежелательного тепла в комнате управления, тем самым снижая нагрузку HVAC.

Пробильная конструкция для промышленной долговечности: конструкция типа шасси построена, чтобы выдерживать электрические и механические напряжения тяжелой промышленности. Его прочная конструкция и специальное охлаждение делают его более устойчивым к сложным условиям, часто встречающимся в горнодобывающей, металлургической и цементной промышленности, что способствует повышению общего времени работы системы.

Расширенная перспектива: стратегическая роль высокомощных регенеративных модулей

Выбор мощного компонента этого калибра является стратегическим решением, которое влияет на всю электрическую и управленческую архитектуру большой машины или системы.

1. Навигационный выбор модуля мощности на высоких уровнях мощности

Матрица решений между BLM, SLM и ALM становится все более критической по мере роста уровня мощности, что влияет на стоимость, сложность и производительность.

Ограничение BLM высокой мощности: в то время как модуль базовой линии (BLM) является теоретическим вариантом, его практическая эффективность резко уменьшается выше ~30 кВт. Тормозные сопротивления, необходимые для рассеивания десятков киловатт энергии, становятся физически огромными, генерируют экстремальное тепло и представляют значительную проблему безопасности и управления объектом. Операционные затраты на трату этой энергии также становятся значительными.

SLM как умный выбор по умолчанию: Для подавляющего большинства высокомощных приложений, требующих регенерации, SLM типа шасси становится разумным выбором по умолчанию. Он обеспечивает основное преимущество восстановления энергии и коррекции высокого коэффициента мощности без премиальной стоимости полностью регулируемой связи постоянного тока, предлагаемой ALM типа шасси.

ALM для максимальной производительности: ALM типа шасси будет выбран, когда приложение исключительно чувствительно к изменениям напряжения шины постоянного тока. Это обычно зарезервировано для самых требовательных высокодинамичных приложений, таких как главные шпиндели гигантских портальных станков или высокоточных прокатных станков, где поддержание полной способности крутящего момента во время падения напряжения сети не поддается переговорам.

Выбор Insight:

Выбор на этом уровне мощности не связан с базовой функциональностью, а скорее с качеством управления мощностью и конкретными требованиями процесса. SLM предлагает отличный баланс, обеспечивая умную регенерацию и улучшение коэффициента мощности для приложений, которые достаточно надежны для обработки незначительных изменений связи постоянного тока.

2. Императивы проектирования системы для SLM типа шасси

Интеграция высокомощного SLM требует тщательного планирования за пределами самого модуля.

Обязательные компоненты на стороне линии: SLM этой номинации должен быть сопровожден соответствующим номинальным линейным фильтром или линейным реактором. Этот компонент не является факультативным; Это имеет решающее значение для ограничения гармоник тока для соответствия IEEE-519 или аналогичным стандартам, защиты модуля от переходных моментов на стороне линии и обеспечения стабильного переключения IGBT.

Требования к мощному блоку управления: высокомощная шина постоянного тока часто поставляет множество модулей двигателя. Для этого требуется мощный блок управления (например, CU320-2) с достаточной подключенностью DRIVE-CLiQ и мощностью обработки для эффективного управления всей системой привода. Конфигурация, осуществляемая через SINAMICS Startdrive, включает в себя настройку топологии мощности и определение управления потоком энергии между модулями.

Охлаждение и космическая логистика: установщик должен обеспечить, чтобы контрольный шкаф обеспечивал адекватное размещение для входа воздуха и выхлопных газов SLM, как это определено Siemens. Температура окружающей среды должна контролироваться, а охлаждающий воздух должен быть свободен от чрезмерной пыли и мусора, чтобы предотвратить заборку теплоотводников и снижение эффективности охлаждения со временем.

Часто задаваемые вопросы (FAQ)

Почему конструкция типа шасси необходима для SLM 75 кВт?

Дизайн типа шасси диктуется тепловым управлением. Преобразователь мощности 75 кВт генерирует значительное тепло, которое не может эффективно рассеиваться посредством пассивных/конвективных методов, используемых в модулях меньшего размера книги. Интегрированная система принудительного воздушного охлаждения в шасси типа SLM разработана для активного отклонения этого тепла, обеспечивая работу IGBT и других компонентов в пределах их безопасного температурного диапазона, гарантируя тем самым надежность и номинальную производительность.

2. Как «нерегулируемая» связь постоянного тока влияет на двигатель мощностью 75 кВт?

Для большинства высокомощных двигателей, приводящих насосы, вентиляторы, конвейеры или подъемники, эффект незначительный. Эти приложения обычно устойчивы к незначительным колебаниям напряжения питания. крутящий момент двигателя пропорционален квадрату напряжения, поэтому небольшое снижение напряжения сети (и, следовательно, связи постоянного тока) приводит к небольшому снижению доступного крутящего момента, которое часто не имеет значения. Это становится критической проблемой только в высокоточных, высокодинамичных приложениях, где крутящий момент должен быть непоколебимым, требуя ALM.

3. Может ли этот SLM использоваться в качестве самостоятельного блока для снабжения шиной постоянного тока приводами, не являющимися Siemens?

Хотя это технически возможно, это сильно не рекомендуется и отрицает основную ценность продукта. Работа, защита и диагностика SLM глубоко интегрированы с системой управления SINAMICS S120 через DRIVE-CLiQ. Использование его с приводами третьих сторон потребует сложной и ненадежной внешней системы управления для самой SLM, отменяет гарантии и жертвует скоординированными функциями безопасности и оптимизации единой системы привода.

4. Каковы ключевые моменты обслуживания этого высокомощного SLM?

Первичное обслуживание является профилактическим и сосредоточено на целостности системы охлаждения. Регулярное осмотрение и очистка фильтров для ввода воздуха (если они оснащены) и отопителей для обеспечения беспрепятственного потока воздуха имеет первостепенное значение. Мониторинг температуры модуля и состояния вентилятора через диагностику контроллера позволяет проводить прогнозное обслуживание. Периодическая проверка герметичности высокомощных соединений во время запланированного простоя также рекомендуется для предотвращения горячих точек и потенциальных сбоев.

5. Совместимо ли восстановление энергии от этого SLM с любой заводской сетью?

Как правило, да, но с важным учетом. Возобновленная энергия – это чистая, синусоидная энергия. Однако заводский трансформатор и система распределения электроэнергии должны быть способны «поглощать» или «поглощать» эту энергию. Обычно это не проблема, так как восстановленная энергия потребляется другими нагрузками на тот же трансформатор. Однако в сценарии с очень небольшим количеством других нагрузок (например, на фабрике, которая почти не работает), для обеспечения стабильности системы рекомендуется консультация с электриком.
