Обзор

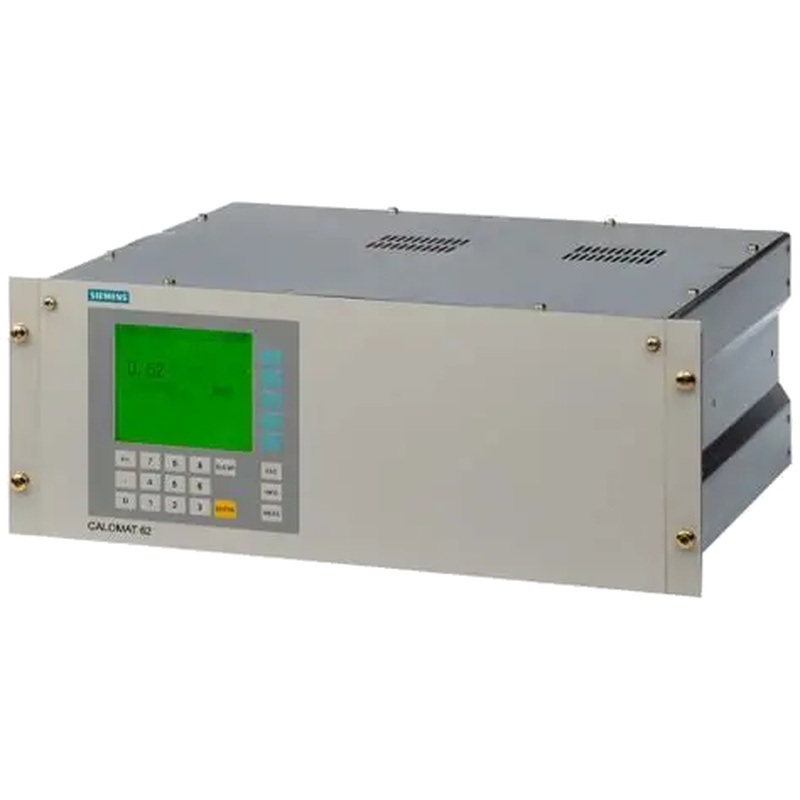

Siemens CALOMAT 6 (модель 7MB2521-0AA00-1AA0) - это специализированный анализатор газов, предназначенный для задачи измерения, фундаментально отличающейся от инфракрасных устройств. Это 19-дюймовое устройство использует принцип теплопроводности (TCD) для точного определения концентрации водорода (H). ₂) в азоте (N) ₂) фон. Он имеет исключительно широкий диапазон измерений - от 0-1% до 0-100% H ₂— делает его критическим для промышленных сценариев, где мониторинг и контроль уровня водорода имеют важное значение для безопасности, качества и эффективности процесса. Ключевые приложения включают печи тепловой обработки и процессы химического синтеза.
1. Основная технология: обнаружение теплопроводности (TCD) Demystified
В отличие от оптических методов, используемых Ultramat 23, CALOMAT 6 работает на прочном физическом принципе: различные газы имеют отличную теплопроводность. Водород, например, имеет теплопроводность примерно в семь раз выше, чем азот.
Анализатор содержит измерительную ячейку с нагревыми элементами. Когда газовая смесь проходит через эту клетку, более высокое содержание водорода более эффективно отводит тепло от элементов. Эта потеря тепла вызывает изменение температуры элементов (и, следовательно, их электрического сопротивления) точным, измеримым образом, и это изменение непосредственно пропорционально концентрации водорода.
Этот метод TCD очень надежен, не требует расходных материалов и идеально подходит для измерения двоичных газовых смесей (таких как H). ₂ in N₂).
2. Спецификации продукта и ключевые особенности
Эта модель определяется своей простотой, широким диапазоном измерений и фокусом на конкретном H ₂/N₂ приложения. К его ключевым спецификациям относятся:
Название продукта: Сименс CALOMAT 6 газовый анализатор
Номер модели: 7MB2521-0AA00-1AA0
Основная технология: обнаружение теплопроводности (TCD)
Целевое измерение: Водород (H) ₂) концентрация в азоте (N) ₂) фон
Диапазон измерения: от 0-1% до 0-100% H ₂ (исключительно широкий для универсального использования)
Источник питания: DC 24V (заметное отличие от стандартных анализаторов с переменным током)
Монтаж: 19" подключаемый блок (совместим со стандартными промышленными стойками)
Газовые соединения: трубка внешнего диаметра (OD) 6 мм (для беспрепятственной интеграции с системами проб газа)
3. Критическое значение источника питания DC 24V
Использование источника питания постоянного тока 24 В является сознательным выбором конструкции, который подчеркивает фокус анализатора на внутренней безопасности и промышленной прочности.
Во многих районах, где присутствует водород, классифицируемый как взрывоопасная атмосфера (по зонам ATEX/IECEx), оборудование должно работать при низком напряжении и низкой энергии, чтобы предотвратить зажигание. DC 24V является широко признанным стандартом безопасности для таких приложений. Кроме того, эта конфигурация питания позволяет легко интегрироваться с бесперебойными источниками питания (UPS) для непрерывного мониторинга во время колебаний мощности, и она согласуется с общими распределенными архитектурами ввода / вывода и шкафов управления, повышая общую надежность системы.
4. Основные приложения: где измерение водорода является главным
CALOMAT 6 отличается в сценариях, когда H ₂/N₂ Атмосфера имеет центральное значение для успеха процесса:
Промышленные печи для тепловой обработки
Он используется в процессах отжигания, спечения и пайки, где защитный H ₂/N₂ атмосферы предотвращают окисление металлов и обеспечивают последовательное качество продукции. Точная H ₂ контроль имеет жизненно важное значение для достижения правильных металлургических свойств (например, твердости, гибкости) в готовых деталях.
Химические и нефтехимические заводы
Анализатор контролирует H ₂ уровни в процессных потоках, например, во время регенерации катализатора или в качестве реакнта в процессах гидрогенации (например, преобразование масел в жиры или синтез химических веществ). Точная H ₂ измерение обеспечивает эффективность реакции и предотвращает отходы или небезопасные побочные продукты.
Системы охлаждения генератора
На электростанциях водород используется в качестве охлаждающей жидкости для крупных генераторов из-за высокой теплопроводности. CALOMAT 6 контролирует проникновение воздуха (что создает взрывоопасный H ₂- воздушные смеси) и проверяет чистоту H ₂ охлаждающая жидкость — защита оборудования от повреждений и обеспечение безопасной эксплуатации.
5. Резюме преимуществ
Специализирован для H ₂/N₂ Смеси: оптимизированы исключительно для этой двоичной пары, обеспечивая высокую точность и долгосрочную стабильность.
Исключительно широкий диапазон: измерения от следа H ₂ (0-1%, для обнаружения безопасности/утечки) до чистого H ₂ (0-100%, для мониторинга чистоты), устраняя необходимость в нескольких анализаторах.
По сути безопасная конструкция: источник питания постоянного тока 24 В позволяет использоваться в взрывоопасных атмосферах, соответствуя стандартам промышленной безопасности.
Низкое обслуживание: технология TCD не имеет движущихся частей или расходуемых химических элементов, что снижает затраты на обслуживание и время простоя.
Часто задаваемые вопросы (FAQ)
1. Чем TCD отличается от NDIR?
NDIR использует специфическое для газа инфракрасное поглощение (идеально подходит для микрогазов в сложных смесях). TCD измеряет теплопроводность, что делает ее идеальной для одного основного компонента (например, H ₂) на простом фоне (например, N ₂)— прочный, но менее специфический для сложных смесей.
2. Почему только измерить H ₂ in N₂?
Калибровка зависит от фиксированной разницы в теплопроводности между H ₂ and N₂. Другой фоновый газ (например, аргон) изменит этот контраст, вызывая значительные ошибки измерения. Он калибрирован для этой конкретной двоичной пары.
3. Каковы преимущества DC 24V?
DC 24V является стандартом безопасности для взрывоопасных зон, позволяет обеспечивать резервное обеспечение UPS для непрерывного мониторинга и упрощает интеграцию с ПЛК / системами DCS, которые используют ввод / выход постоянного тока.
4. Может ли он измерить H ₂ в других фоновых газах.
Нет. Эта стандартная модель калибрирована для N ₂ фоны. Измерение H ₂ в других газах (например, воздухе, CO) ₂) требует индивидуальной кривой калибровки, которая здесь не поддерживается.
5. Почему такой широкий диапазон измерений?
Универсальность: низкий диапазон (0-1%) обеспечивает обнаружение безопасности/утечки, в то время как высокий диапазон (0-100%) контролирует H ₂ чистота или выход производства - один анализатор обслуживает множество потребностей.
6. Какие отрасли нуждаются в H ₂-in-N₂ Наиболее контролировать?
Металлургия (тепловая обработка), химия (гидрогенация/катализаторные процессы) и производство электроэнергии (чистота охлаждающей жидкости генератора) в большей степени зависят от этого измерения.
