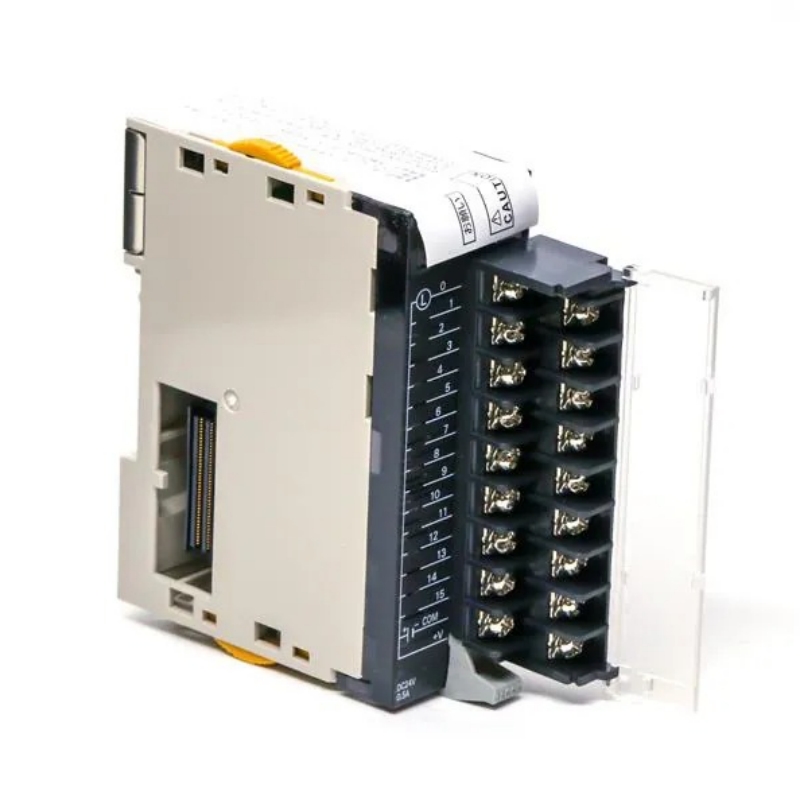

Omron CJ1W-OD211 является 16-точковым модулем выхода транзистора DIN Rail для серии SYSMAC CJ. Разработанный в качестве модуля выхода PLC с потоплением (NPN), он обеспечивает 0,5 А в точку при 12 до 24 В постоянного тока для электромагнитных клапанов, реле и индикаторов. Подходит для упаковочных машин, конвейеров для обработки материалов и общей конструкции панелей автоматизации.
Что такое модуль выхода PLC?
Модуль выхода ПЛК - это компонент интерфейса, который переводит логические сигналы с низкой мощностью от процессора ПЛК в действия переключения с более высокой мощностью для управления полевыми устройствами. Выходные модули классифицируются по технологии переключения - реле-контакт, триак (переменный ток) или транзистор (постоянный ток) - с вариантами транзисторов, предлагающими более быстрые скорости переключения и более длительный срок службы для приложений, требующих высокочастотной работы.
CJ1W-OD211 представляет собой цифровой выходный блок на базе транзисторов из семейства CJ1 Basic I/O Unit. Он использует топологию выхода потопления (NPN), что означает, что модуль переключает нагрузку на землю (0 VDC), что требует, чтобы внешняя нагрузка была подключена к положительной рельсу питания.
Ключевые спецификации
Количество выходных точек:16
Тип выхода: NPN (потопающий)
Номинальное напряжение: 12 до 24 VDC
Диапазон рабочего напряжения нагрузки: от 10,2 до 26,4 VDC
Максимальный ток нагрузки: 0,5 А в точку
Максимальный ток нагрузки: 5,0 А на единицу
Максимальный ток вторжения: 4,0 А в точку, максимум 10 мс
Утечка тока: максимум 0,1 мА
Остаточное напряжение (на состоянии): 1,5 В максимум
Время ответа: максимум 0,1 мс
Время отключения: максимум 0,8 мс
Потребление внутреннего тока: максимум 100 мА при 5 ВПС
Количество схем: 16 точек на общую (1 схема)
Внешний источник питания: 10,2 до 26,4 VDC, минимум 20 мА
Сопротивление изоляции: 20 МΩминимум (при 100 ВДП)
Диэлектрическая прочность: 1000 ВАК в течение 1 минуты (ток утечки 10 мА максимум)
Тип монтажа: DIN Rail
Стиль окончания: съемный винтовый терминальный блок
Диапазон рабочих температур: от 0°C до 55°C
Рейтинг защиты от входа: IP20
Размеры (В х Ш х Г): 90 мм х 31 мм х 89 мм
Вес: 61 г (максимум 110 г, на лист данных производителя)
Утверждения: CE, cULus, Lloyd's Register, NK (Nippon Kaiji Kyokai)
Соответствие RoHS: Соответствующее RoHS3
Совместимость серии ПЛК: Omron SYSMAC CJ1, CJ2, CS1
Технические моменты
Подмиллисекундное переключение позволяет управлять высокой скоростью. Время отклика на включение составляет максимум 0,1 мс и время отклика на выключение составляет максимум 0,8 мс, что делает модуль подходящим для приложений, требующих быстрого цикла привода, таких как сортировка ворот или высокоскоростные выбросчики.
Низкое остаточное напряжение уменьшает рассеивание тепла. Остаточное напряжение в состоянии ON составляет максимум 1,5 В, что минимизирует потери мощности через выходный транзистор и способствует снижению тепловой нагрузки в панели управления.
Снимаемый терминальный блок упрощает полевую проводку. Блок включает в себя съемный винтовый терминальный блок, что позволяет предварительно проводить полевые устройства до установки модуля и облегчить быструю замену модуля во время обслуживания без отключения отдельных проводов.
Топология выхода потопления обеспечивает гибкую конфигурацию нагрузки. Конструкция выхода NPN переключает нагрузку на рельс 0 VDC, который является предпочтительной конфигурацией для многих азиатских и европейских систем автоматизации. Для приложений, требующих выходов источника (PNP), Omron предлагает CJ1W-OD212 в качестве совместимой с штифтами альтернативы.
Высокая диэлектрическая изоляция защищает заднюю площадку ПЛК. Блок обеспечивает диэлектрическую прочность 1000 ВАК между внешними терминалами и терминалом земли (GR), обеспечивая, что условия электрического шума или неисправности на полевой стороне изолированы от стойки CPU.
Приложения
Управление электромагнитным клапаном в пневматических системах: переключает пневматические направляемые клапаны с частотой до 0,5 А на канал. Время реагирования 0,1 мс на подключение поддерживает высокоскоростную последовательность цилиндров в автоматизации выбора и размещения.
Применение реле и контактора: приводит катушки реле постоянного тока и небольшие контакторы с мощностью переключения 0,5 А. Максимальная нагрузка 5,0 А на единицу поддерживает одновременную активацию всех 16 выходов в распределенных конфигурациях ввода/вывода.
Лампы индикаторов и звуковые сигналы сигнализации: напрямую питание светодиодных индикаторов, стека огней и панельных бузеров. Выход транзистора обеспечивает работу без обслуживания без контактного износа или генерации дуги, достигая электрического срока службы, превышающего срок службы выходных модулей реле.
Конвейерные дивертеры и ворота для обработки материалов: Управляет пневматическими дивертерами и клапанными воротами в линиях сортировки и распределения. Подмиллисекундное переключение обеспечивает точное время для маршрутизации продукта и выброса приложений.
Упаковка машины контроля выхода: Управляет уплотнение челюсти, этикетки аппликаторы, и пленка резки в форме-заполнение-уплотнение оборудования. Компактная ширина модуля 31 мм позволяет плотное расположение I/O в корпусах упаковочных машин с ограниченным пространством.
Расширение панели ввода/вывода общей автоматизации: служит стандартным цифровым выходным блоком для систем ПЛК SYSMAC CJ1 и CJ2 в производственных сборных линиях, испытательных станциях и процессных сходах, требующих надежного переключения постоянного тока на основе транзистора.
Руководство по выбору
Подходящие приложения:
Системы, работающие с 12-24 ВД постоянного напряжения управления и конвенциями проводки NPN (погружение) полевых устройств
Панели управления с монтажными положениями DIN Rail и ограниченным вертикальным размещением - модуль занимает высоту 90 мм и ширину 31 мм
Высокоскоростные требования к переключению постоянного тока, когда механический износ реле или отскок контакта неприемлемы
Расширения стойки SYSMAC CJ1, CJ2 или CS1 PLC, требующие 16-точечной цифровой плотности выхода
Не рекомендуется для:
Требования к выходу PNP (sourcing). Вместо этого выберите CJ1W-OD212 - он обеспечивает идентичные электрические спецификации с топологией выхода источника.
Приложения переключения нагрузки переменного тока. Этот модуль обрабатывает только нагрузки постоянного тока. Для переключения переменного тока (например, соленоиды или контакторы 120/240 ВАК), используйте модуль выхода триака, такой как CJ1W-OA201, или модуль выхода реле, такой как CJ1W-OC211.
Нагрузки, превышающие 0,5 А на точку или 5,0 А на единицу. Для более высоких нагрузок тока вставьте внешнее реле или используйте выходный модуль более высокой мощности, такой как CJ1W-OD201 ((2 А на точку).
Часто задаваемые вопросы
1.Каковы размеры и вес CJ1W-OD211?
Модуль измеряет 90 мм в высоту, 31 мм в ширину и 89 мм в глубину. Вес не упакованного блока составляет 61 г и максимум 110 г, включая упаковочные материалы, на лист данных производителя.
2.Что такое время доставки или время поставки для CJ1W-OD211?
Стандартное время производства составляет 4 недели. Авторизированные дистрибьюторы с местными запасами могут отправить в течение 1-3 рабочих дней.
3.Is CJ1W-OD211 на складе и доступны для немедленной отгрузки?
Мы ведем инвентаризацию CJ1W-OD211 в Beijing Zhongping Technology для быстрого выполнения. Наличие запасов на складах производителей превышает 1200 единиц по состоянию на 1 квартал 2026 года.
4.Какие сертификаты или утверждения имеет CJ1W-OD211?
Устройство имеет маркировку CE, сертификацию cULus (UL, признанную для Канады и Соединенных Штатов), утверждение типа Lloyd's Register и морскую классификацию NK (Nippon Kaiji Kyokai). Также соответствует RoHS3.
5.Сколько стоит CJ1W-OD211? Что такое ценовый диапазон?
CJ1W-OD211 обычно варьируется от 400 до 650 долларов США за единицу в зависимости от количества и канала распределения. Цены колебаются из-за обменных курсов, тарифов и заводских корректировок. Для точной котировки с текущими ценами и расходами на доставку, свяжитесь напрямую с Beijing Zhongping Technology.
6.Какие условия оплаты вы принимаете для покупки CJ1W-OD211?
Мы принимаем банковский перевод (T / T) и основные кредитные карты. Для квалифицированных корпоративных счетов Beijing Zhongping Technology предлагает чистые 30 условий оплаты после утверждения кредита.
7.Как установить CJ1W-OD211 и что требуется монтаж DIN Rail?
Модуль устанавливается на стандартной 35 мм DIN-рельсе по IEC 60715. Установка не требует инструментов - скользите модуль на DIN-рельсе, нажмите верхний блокирующий скользник, чтобы закрепить соединение с соседними модулями, и проводите съемный винтовый терминальный блок отдельно перед вставкой.
8.Что такое политика возврата и гарантийный период для CJ1W-OD211?
Мы предоставляем 2-летнюю гарантию на производственные дефекты. По запросу предоставляется 3-летняя продленная гарантия. Возвращение требует предварительного разрешения; Beijing Zhongping Technology обрабатывает запросы RMA в течение 48 рабочих часов после получения.
9.Как заменить CJ1W-OD211, если он прекращается или устарел?
CJ1W-OD211 является активным продуктом без запланированного уведомления о прекращении лечения. Для миграции системы или альтернативного источника CJ1W-OD212 предоставляет идентичные спецификации с топологией выхода источника (PNP). CJ1W-OD213 предлагает высокоскоростный вариант выхода с аналогичным количеством штрифтов. Beijing Zhongping Technology предоставляет помощь в перекрестных ссылках для обновления старых систем.
10.Что такое пошлина, таможня и импортные тарифные соображения при импорте CJ1W-OD211?
Код HTSUS - 8537.10.9170, а классификация ECCN - EAR99. Международные грузы отправляются в соответствии с Incoterms CPT (Carriage Paid To), с пошлинами, таможенными сборами и применимым НДС / налогом, уплачиваемым покупателем во время доставки. Beijing Zhongping Technology предоставляет коммерческие счета-фактуры и списки упаковки, необходимые для таможенного оформления по всем экспортным заказам.
