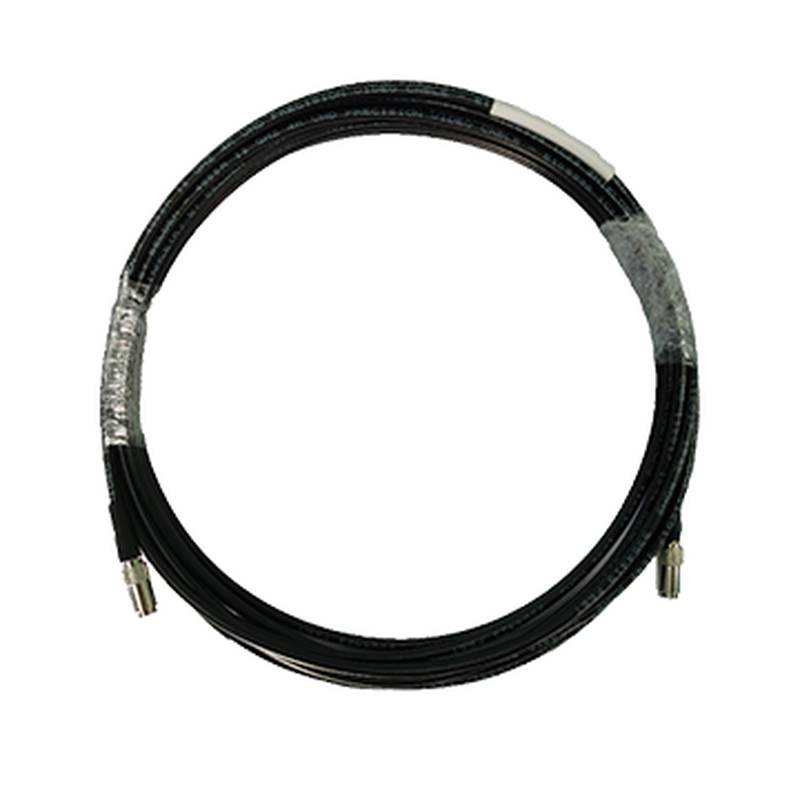

Кабель HIKROBOT MV-ACXP6-DIN-DIN-ST-3m — это прочный кабель CoaXPress (CXP-6) с разъемами DIN-DIN, разработанный для высокоскоростной передачи данных в требовательных промышленных приложениях машинного зрения. Этот 3-метровый кабель CXP-6 предназначен для надежного соединения камер и плат видеозахвата, обеспечивая стабильную целостность сигнала для критически важных задач обработки изображений. Его основная роль заключается в обеспечении безопасной и высокоскоростной передачи данных изображений, управляющих сигналов и питания по одному коаксиальному кабелю, удовлетворяя растущие требования к пропускной способности современных систем промышленной автоматизации и контроля. Этот кабель специально предназначен для статических сред, отдавая приоритет стабильности и долговечности при стационарной установке.
Позиционирование типа продукта и категории
Кабель HIKROBOT MV-ACXP6-DIN-DIN-ST-3m относится к категории специализированных промышленных кабелей передачи данных, разработанных специально для интерфейсов CoaXPress (CXP). CoaXPress — это стандарт высокоскоростного последовательного цифрового интерфейса, который обеспечивает быструю передачу видео и неподвижных изображений, масштабируемый для одного или нескольких коаксиальных кабелей. В рамках стандарта CXP этот кабель соответствует спецификации CXP-6, которая поддерживает скорость нисходящего потока до 6,25 Гбит/с на кабель и может достигать 25 Гбит/с при одновременном использовании четырех кабелей. Конфигурация разъемов DIN-DIN с использованием разъемов DIN 1.0/2.3 является распространенным выбором для систем CoaXPress, предлагая безопасное соединение, подходящее для промышленных сред. Позиционирование этого кабеля — статический кабель, что означает, что он оптимизирован для приложений, где кабель остается в фиксированном положении и не подвергается постоянному движению или изгибам. Это отличается от кабелей с высокой гибкостью, предназначенных для динамических приложений, таких как кабельные цепи.
Технические характеристики
Разъем конца A: DIN 1.0/2.3
Разъем конца B: DIN 1.0/2.3
Диаметр кабеля: 4 мм
Длина: 3 м
Механическая конструкция кабеля: Коаксиальный
Оболочка: ПВХ
Цвет кабеля: Черный
Долговечность разъема: 500 циклов
Мин. радиус изгиба: 60 мм
Применимый сценарий: Статические сцены
Макс. напряжение: 300 В постоянного тока
Рабочая температура: -30°C-75°C
Сертификация: UL, CMR
Технические преимущества
Конструктивная ценность
Кабель MV-ACXP6-DIN-DIN-ST-3m имеет компактный диаметр 4 мм и минимальный радиус изгиба 60 мм, что критически важно для установки в промышленных условиях с ограниченным пространством. Материал оболочки из ПВХ и пригодность для статического применения разработаны для выдерживания типичных условий эксплуатации в промышленности, обеспечивая долговечность при стационарном монтаже. Кабель рассчитан на рабочий диапазон температур от -30°C до 75°C, что обеспечивает надежность в широком спектре промышленных условий. Эти характеристики способствуют прочной механической конструкции, которая отдает приоритет целостности сигнала и долговечности для статических приложений.
Ценность надежности и ремонтопригодности
Благодаря рейтингу долговечности разъемов в 500 циклов, этот кабель CXP-6 рассчитан на многократное подключение и отключение без ущерба для качества сигнала. Сертификаты UL и CMR указывают на соответствие строгим стандартам безопасности и производительности, повышая общую надежность продукта. Кроме того, коаксиальная механическая конструкция кабеля разработана для поддержания стабильной передачи данных даже при максимальной длине до 80 метров для кабелей Hikrobot в целом, обеспечивая стабильную работу в системах машинного зрения.
Сценарии применения
Автоматизированный оптический контроль (AOI): Этот кабель CXP-6 обеспечивает высокоскоростную передачу данных для систем AOI, где точный захват изображений имеет решающее значение для обнаружения дефектов в электронных компонентах или производимых товарах. Его надежная передача данных гарантирует, что изображения высокого разрешения захватываются без потерь, что приводит к более точному выявлению дефектов и уменьшению ложных срабатываний. Стабильная работа этого кабеля DIN-DIN продлевает срок службы инспекционного оборудования, минимизируя время простоя, связанное с данными. Системы машинного зрения высокого разрешения: В приложениях, требующих детального визуального анализа, таких как проверка полупроводников или проверка сложных сборок, этот кабель обеспечивает необходимую пропускную способность и целостность сигнала. Возможность передачи данных со скоростью до 6,25 Гбит/с на канал CXP-6 гарантирует, что камеры высокого разрешения могут работать с максимальной частотой кадров, обеспечивая детальный анализ и контроль качества. Стабильный поток данных от этого кабеля DIN-DIN поддерживает длительные периоды высокообъемного производства с минимальными перебоями. Роботизированное наведение и выравнивание: Для роботизированных систем, которые полагаются на точную визуальную обратную связь для таких задач, как операции pick-and-place или автоматизированная сборка, этот кабель обеспечивает низкую задержку и высокоскоростную связь между камерами и контроллерами роботов. Детерминированная передача данных поддерживает корректировки в реальном времени, что приводит к повышению точности и эффективности роботов. Прочная конструкция этого кабеля CXP-6 способствует общей надежности роботизированной системы, снижая потребность в обслуживании.
Рекомендации по выбору
Подходит для: Этот кабель HIKROBOT MV-ACXP6-DIN-DIN-ST-3m отлично подходит для приложений, требующих стационарной установки с высокоскоростной передачей данных, таких как детальная проверка компонентов или камеры машинного зрения с фиксированным положением, благодаря его интерфейсу CXP-6 и длине 3 метра, обеспечивающей баланс между пропускной способностью данных и дальностью действия для обычных конфигураций. Не подходит для: Этот кабель не рекомендуется для приложений, связанных с частым или высокоскоростным движением кабеля, таких как непрерывная работа в кабельных цепях или артикуляция роботизированных рук, поскольку он предназначен для статических сцен и может испытывать преждевременный износ или деградацию сигнала в таких динамических условиях.
Сравнение с аналогичными моделями: В то время как MV-ACXP6-DIN-DIN-ST-3m является стандартным статическим кабелем, Hikrobot также предлагает варианты с высокой гибкостью (например, MV-ACXP6-DIN-DIN-HF-3m) для приложений, требующих возможности движения, предоставляя альтернативу для динамических сред.
Часто задаваемые вопросы
1. Какова максимальная скорость передачи данных, поддерживаемая этим кабелем CXP-6 DIN-DIN?
MV-ACXP6-DIN-DIN-ST-3m поддерживает максимальную скорость передачи данных 6,25 Гбит/с на канал CXP-6 в соответствии со стандартом CoaXPress V1.1. При использовании нескольких кабелей параллельно общая скорость передачи может достигать 25 Гбит/с, что достаточно для самых требовательных приложений машинного зрения, требующих высокой пропускной способности. Эта высокоскоростная возможность необходима для передачи данных с камер 5 МП или 12 МП с высокой частотой кадров без задержек буферизации. Для приложений, требующих более 6,25 Гбит/с на канал, рассмотрите возможность использования двухканальных или четырехканальных конфигураций CXP с дополнительными кабелями. Наша техническая команда может помочь определить соответствующую конфигурацию канала для вашей конкретной комбинации камеры и платы видеозахвата.
2. Можно ли использовать этот кабель DIN-DIN с камерами других производителей, кроме HIKROBOT?
Да, CoaXPress — это открытый отраслевой стандарт, и этот кабель полностью совместим с любой камерой или платой видеозахвата CoaXPress, использующей разъемы DIN 1.0/2.3 и соответствующей спецификации CXP-6. Это включает камеры от таких производителей, как Teledyne Dalsa, JAI, Matrox и Basler, а также платы видеозахвата от Euresys, BitFlow и других. Кабель передает как данные, так и питание (Power over CoaXPress), поэтому совместимость распространяется и на подачу питания. Для проверки совместимости между поставщиками мы рекомендуем убедиться, что оба устройства поддерживают стандарт CXP-6 — наша команда может помочь с этой проверкой на основе вашей конкретной аппаратной комбинации.
3. Каков типичный срок выполнения заказа на кабель HIKROBOT MV-ACXP6-DIN-DIN-ST-3m?
Стандартный срок выполнения заказа на этот кабель составляет от 2 до 4 рабочих дней при стабильном уровне запасов. Мы рекомендуем связаться с нашей логистической командой перед размещением оптовых заказов (50+ единиц), чтобы подтвердить наличие на складе — спрос на кабели CXP колебался в последние месяцы из-за динамики цепочки поставок. Для клиентов с запланированными производственными партиями Beijing Zhongping Technology предлагает arrangements с фиксированными заказами: мы резервируем необходимое вам количество и отгружаем по графику выпуска, защищая вас от возможных продлений сроков поставки в периоды пикового спроса.
4. Каков ценовой диапазон для этого кабеля CXP-6 DIN-DIN?
Цена на MV-ACXP6-DIN-DIN-ST-3m обычно составляет от 90 до 150 долларов США за единицу в зависимости от количества заказа и текущих рыночных условий. Скидки на объем доступны для заказов от 10 единиц и более. Эта цена отражает спецификацию CoaXPress CXP-6 и длину 3 метра с разъемами DIN 1.0/2.3. Цены могут изменяться из-за обменных курсов и корректировок производителя. Свяжитесь с нами для получения точного предложения, основанного на вашем конкретном количестве и требованиях к доставке.
5. Подходит ли этот кабель для применений с высокой гибкостью или для кабельных цепей?
Нет, MV-ACXP6-DIN-DIN-ST-3m предназначен для стационарной установки и не подходит для применений с высокой гибкостью или для кабельных цепей. Обозначение «ST» означает стандартную конструкцию с гибкостью, которая подходит для стационарных кабельных трасс в шкафах управления, креплениях камер или настольных испытательных установках. Для динамических сред с постоянным движением — таких как роботизированные руки, вращающиеся поворотные столы или движущиеся платформы камер — рекомендуется использовать версию с высокой гибкостью (MV-ACXP6-DIN-DIN-HF-3m), оснащенную специальной многожильной конструкцией проводников и материалами оболочки, рассчитанными на миллионы циклов изгиба. Использование статической версии в динамических приложениях приведет к преждевременной усталости проводников и отказу сигнала. Наша техническая команда может порекомендовать соответствующий рейтинг гибкости на основе спецификаций вашей кабельной трассы и предполагаемого количества циклов изгиба в год.
6. Поддерживает ли этот кабель функцию Power over CoaXPress (PoCXP)?
Да, MV-ACXP6-DIN-DIN-ST-3m полностью поддерживает функцию Power over CoaXPress (PoCXP), обеспечивая до 13 Вт при 24 В постоянного тока в соответствии со стандартом CXP-6. Это устраняет необходимость в отдельном кабеле питания для камеры, упрощая установку и снижая сложность управления кабелями. Для камер, требующих более 13 Вт, рассмотрите возможность использования двухканальных кабелей CXP для комбинированной подачи питания или ознакомьтесь со спецификациями энергопотребления вашей камеры. PoCXP также упрощает модернизацию существующих систем, поскольку вместо отдельных кабелей данных и питания необходимо прокладывать только один кабель. Для многокамерных установок убедитесь, что ваша плата видеозахвата или источник питания PoCXP может обеспечить достаточный общий бюджет мощности для всех подключенных камер.
7. Каков гарантийный срок на этот кабель, и что он покрывает?
Beijing Zhongping Technology предоставляет 12-месячную гарантию производителя на MV-ACXP6-DIN-DIN-ST-3m, охватывающую дефекты материалов и изготовления при нормальных условиях эксплуатации, начиная с даты отгрузки или 15 месяцев с даты производства, в зависимости от того, что обеспечивает более длительное покрытие. Гарантия распространяется на непрерывность проводников, целостность разъемов и производительность экранирования, но исключает повреждения, вызванные неправильной установкой, превышением минимального радиуса изгиба или использованием в приложениях с высокой гибкостью, выходящих за рамки указанного рейтинга кабеля. Для гарантийных претензий свяжитесь с нашей службой поддержки с номером вашего заказа на покупку — мы обрабатываем полный процесс RMA, включая координацию доставки и организацию замены. Расширенные гарантийные опции доступны по запросу для оптовых заказов.
8. Каков минимальный радиус изгиба для этого кабеля, и почему он важен для установки?
Минимальный радиус изгиба для MV-ACXP6-DIN-DIN-ST-3m составляет 60 мм (примерно 10 × диаметр кабеля). Соблюдение этого радиуса при установке имеет решающее значение для поддержания целостности сигнала на скорости 6,25 Гбит/с — превышение радиуса изгиба может вызвать колебания импеданса, которые ухудшают высокочастотный сигнал, приводя к ошибкам данных или потере кадров. Для установок, требующих более крутых изгибов, рассмотрите версию с высокой гибкостью (MV-ACXP6-DIN-DIN-HF), которая предлагает меньший радиус изгиба 35 мм при сохранении той же скорости передачи данных. Мы рекомендуем планировать кабельные трассы с зазором не менее 70 мм для учета радиуса изгиба и обеспечения сервисных петель для будущего обслуживания. Для установок с несколькими кабелями поддерживайте разделение от силовых кабелей, чтобы минимизировать наводки от электромагнитных помех.
9. Какова политика возврата для этого кабеля, если он не соответствует моим требованиям?
Beijing Zhongping Technology принимает возврат MV-ACXP6-DIN-DIN-ST-3m при условии, что кабель находится в оригинальной упаковке, не поврежден и не использовался, а запрос на возврат сделан в течение 14 дней с момента доставки. Для возврата свяжитесь с нашей службой поддержки, чтобы получить номер разрешения на возврат материалов (RMA) перед отправкой. Стоимость обратной доставки несет клиент, если только продукт не является дефектным или не был отправлен не тот товар. Beijing Zhongping Technology обеспечивает полное соответствие политикам возврата производителя и может помочь с обработкой кредитов после утверждения проверки. К небракованным возвратам могут применяться сборы за пополнение запасов — свяжитесь с нами для получения конкретных условий, основанных на количестве вашего заказа.
10. Каковы основные различия между версиями «ST» и «HF» этого кабеля CXP?
MV-ACXP6-DIN-DIN-ST-3m (стандартная гибкость) предназначен для стационарных применений, где кабель устанавливается один раз и остается неподвижным — например, соединения в шкафах управления, стационарные крепления камер и испытательные стенды. MV-ACXP6-DIN-DIN-HF-3m (высокая гибкость) разработан для приложений с непрерывным движением, таких как кабельные цепи, роботизированные руки и движущиеся платформы камер. Версия HF использует специальную многожильную конструкцию проводников (тонкие медные провода) и более гибкий материал оболочки (TPE вместо ПВХ), рассчитанный на миллионы циклов изгиба. Версия HF также имеет меньший минимальный радиус изгиба (35 мм против 60 мм) для более компактных установок. Премия за цену версии HF составляет примерно 40-50%, что обычно оправдано в приложениях, превышающих 10 000 циклов изгиба в год, где стандартные кабели выйдут из строя в течение нескольких месяцев. Наша техническая команда может помочь вам выбрать правильную версию на основе профиля движения вашего приложения и требуемого срока службы.
